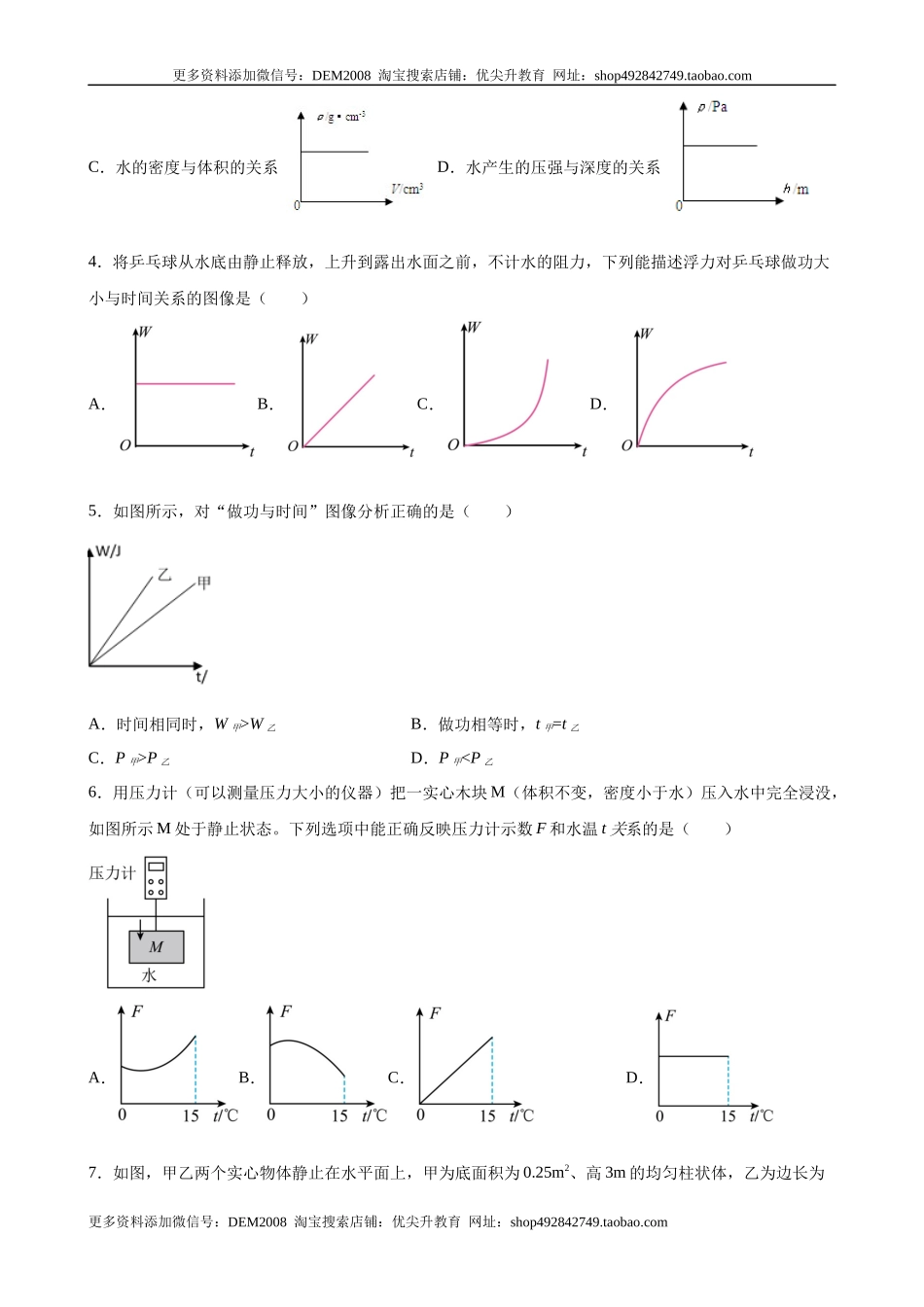

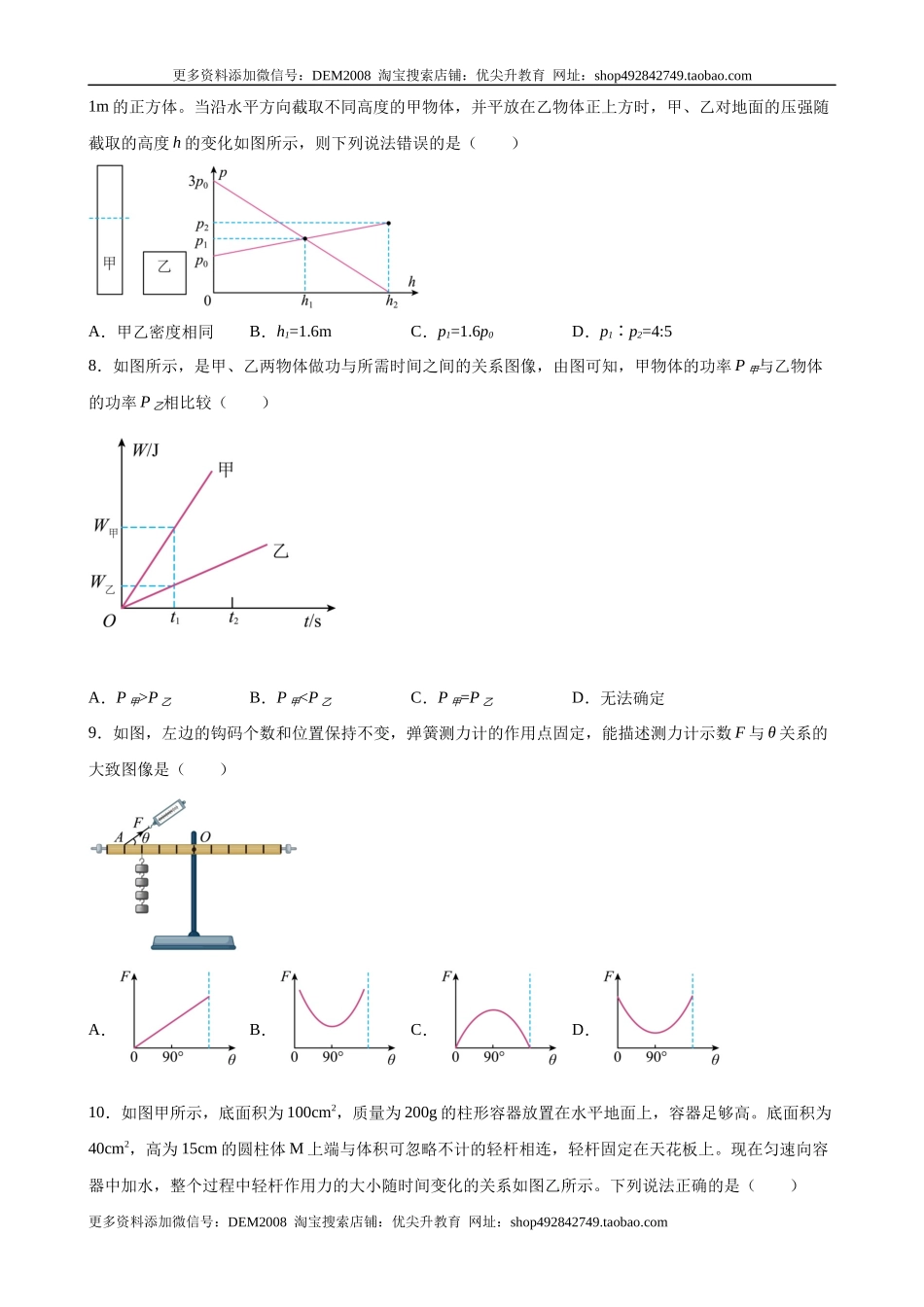

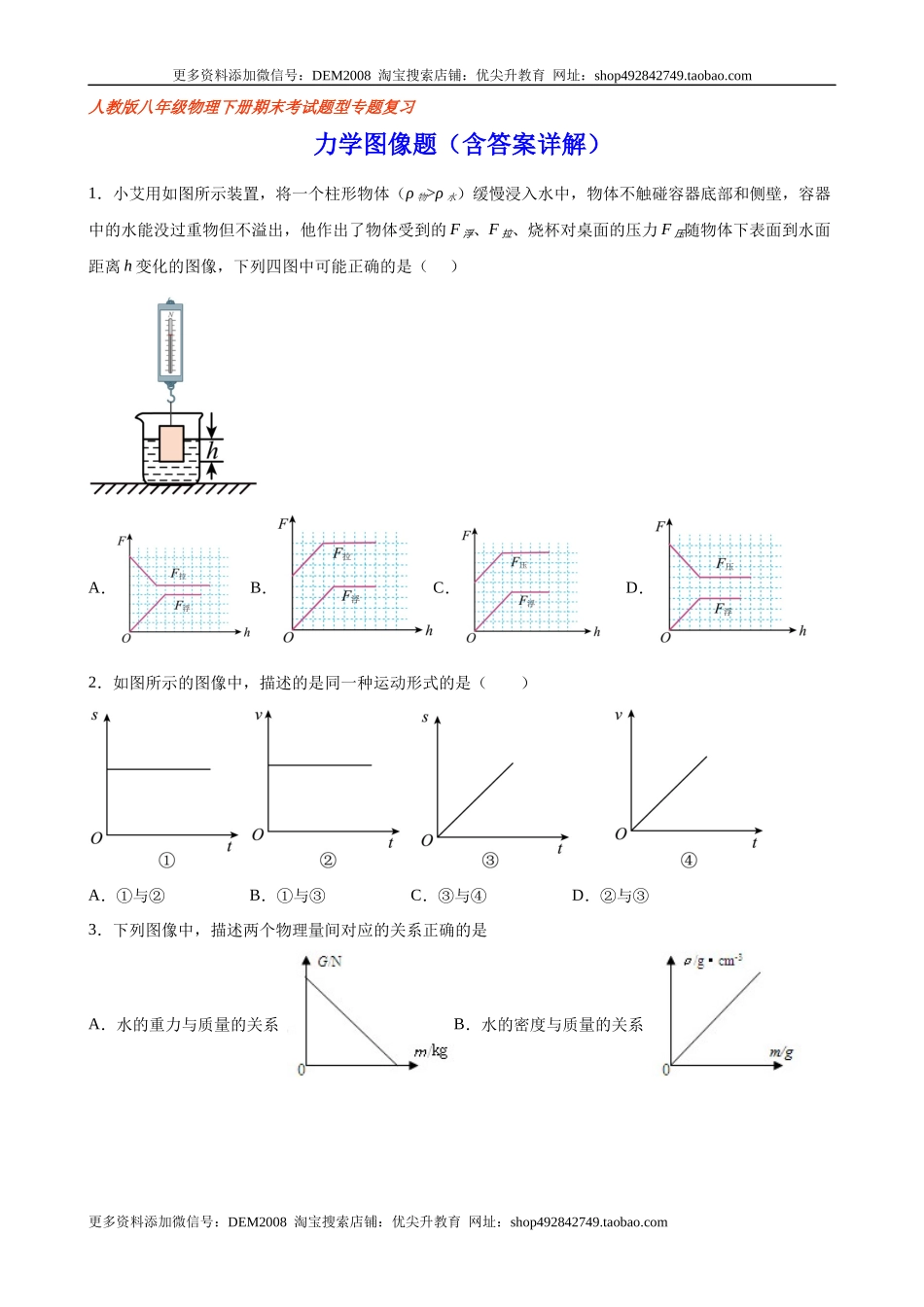

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 人教版八年级物理下册期末考试题型专题复习 力学图像题（含答案详解） 1．小艾用如图所示装置，将一个柱形物体（ρ物>ρ水）缓慢浸入水中，物体不触碰容器底部和侧壁，容器中的水能没过重物但不溢出，他作出了物体受到的F浮、F拉、烧杯对桌面的压力F压随物体下表面到水面距离h变化的图像，下列四图中可能正确的是（     ） A．B．C． D． 2．如图所示的图像中，描述的是同一种运动形式的是（　　） A．①与② B．①与③ C．③与④ D．②与③ 3．下列图像中，描述两个物理量间对应的关系正确的是 A．水的重力与质量的关系 B．水的密度与质量的关系 C．水的密度与体积的关系 D．水产生的压强与深度的关系 4．将乒乓球从水底由静止释放，上升到露出水面之前，不计水的阻力，下列能描述浮力对乒乓球做功大小与时间关系的图像是（　　） A．B．C．D． 5．如图所示，对“做功与时间”图像分析正确的是（　　） A．时间相同时，W甲>W乙 B．做功相等时，t甲=t乙 C．P甲>P乙 D．P甲<P乙 6．用压力计（可以测量压力大小的仪器）把一实心木块M（体积不变，密度小于水）压入水中完全浸没，如图所示M处于静止状态。下列选项中能正确反映压力计示数F和水温t关系的是（　　） A．B．C． D． 7．如图，甲乙两个实心物体静止在水平面上，甲为底面积为0.25m2、高3m的均匀柱状体，乙为边长为1m的正方体。当沿水平方向截取不同高度的甲物体，并平放在乙物体正上方时，甲、乙对地面的压强随截取的高度h的变化如图所示，则下列说法错误的是（　　） A．甲乙密度相同 B．h1=1.6m C．p1=1.6p0 D．p1∶p2=4:5 8．如图所示，是甲、乙两物体做功与所需时间之间的关系图像，由图可知，甲物体的功率P甲与乙物体的功率P乙相比较（　　） A．P甲>P乙 B．P甲<P乙 C．P甲=P乙 D．无法确定 9．如图，左边的钩码个数和位置保持不变，弹簧测力计的作用点固定，能描述测力计示数F与θ关系的大致图像是（　　） A． B． C． D． 10．如图甲所示，底面积为100cm2，质量为200g的柱形容器放置在水平地面上，容器足够高。底面积为40cm2，高为15cm的圆柱体M上端与体积可忽略不计的轻杆相连，轻杆固定在天花板上。现在匀速向容器中加水，整个过程中轻杆作用力的大小随时间变化的关系如图乙所示。下列说法正确的是（　　） A．t=32s时，M所受浮力为6N B．t=50s时，容器对地面的压强为1580Pa C．t=10s时，水对容器底的压力为5N D．图乙中F1与F2之比为2∶3 11．如图甲所示，底面积为200cm2的柱形容器高30cm，放置在水平地面上，容器中盛有28cm深的水。将底面积为80cm2的圆柱体A从离水面一定高度处匀速下降，直到A刚接触容器底部为止，然后撤去绳子及弹簧测力计。整个过程中测力计的示数随时间变化的关系如图乙所示。不计绳重及绳子体积，则下列说法正确的是（　　） A．物体A下降的速度为1.5cm/s B．图乙中t1=5.5s，F1=28N C．整个过程中水对容器底部的压强一直增大 D．与A浸入前相比，t=15s时，容器对桌面的压强增加了300Pa 12．如图 所示为运动员在比赛中投掷铅球的场景。铅球离手后，在空中飞行过程中，动能随时间变化图像为（　　） A．B．C． D． 13．小球向左运动与弹簧接触后，压缩弹簧。下列描述小球在此过程中的路程、速度大小随时间变化的图像，其中正确是（　　） A．B．C．D． 14．如图所示，开口容器的底部有一个小孔，装水后，水不断从小孔流出，图中能够粗略反映水流出时，容器中水的深度h与时间t的关系图像是（       ） A． B． C． D． 15．把篮球抛向空中，忽略空气阻力，哪一图像能正确反映球离手后至落回地面前机械能（E）与篮球离地面高度（h）的关系（   ） A．B．C． D． 16．如图所示，表示甲、乙两辆相同小车的s-t图像，关于这两辆小车的动能，以下判断中正确的是（　　） A．甲、乙两车的动能相等 B．甲车的动能大 C．乙车的动能大 D．缺乏条件，无法判断 17．如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙所示。由图象可知，当t=1s时，物体处于________状态，物体受到的摩擦力为________N；若t=5s时，物体受到的摩擦力为________N；若t=3时物体受到的力全部消失，物体将________（静止/匀速直线运动）。 18．如图甲所示，一重为8N的铁块被吸附在竖直放置且足够长的磁性平板上，在竖直方向上拉力F=12N的作用下向上运动，铁块运动速度v与时间t的关系图象如图乙所示，则铁块受到的摩擦力为______N，8s内拉力做功______J，拉力F的功率是______W。 19．在老师的指导下，小明用小球和弹簧等器材进行了实验探究（不考虑空气阻力）。如图甲，让小球从某高度处开始下落到竖直放置的轻弹簧上，小球在刚接触轻弹簧时速度为（如图乙），图丙是小球将弹簧压缩至最短的情景。在整个过程中，小球的速度和弹簧缩短的长度之间的关系如图丁所示，其中为图线的最高点。已知该轻弹簧每受到的压力就缩短，并且轻弹簧在全过程中始终发生弹性形变。 （1）从小球接触弹簧到将弹簧压缩至最短的过程中，小球速度的变化情况是______； （2）当小球的速度为时，弹簧产生的弹力与小球的重力的大小关系是：______； （3）实验中所用小球的质量为______，全过程中，弹簧中弹力的最大值为______。 20．两次水平拉动同一物体在同一水平面上做匀速直线运动，两次物体运动的s﹣t图像如图所示，根据图像，两次物体所受的拉力：F1______F2；0～6s两次拉力对物体所做的功：W1______W2；0～6s两次拉力对物体做功的功率：P1______P2。（均选填“大于”、“小于”或“等于”） 21．如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力的作用，其和图象分别如图乙、丙所示。物体在的过程中处于___________状态（选填“静止”或“运动”）；在内，物体的动能___________（选填“增大”、“减小”或“保持不变”）；在内，拉力做的功是___________。 22．吊车的钢索拉着货物竖直向上运动过程中，如图是货物上升的路程s随时间t变化的图像。不考虑空气的阻力和钢索重力，货物在8s受到的力是___________的（选填“平衡”或“非平衡”），货物在4s和10s时钢索拉力的功率大小关系是P4___________P10（选填“>”、“=”或“<”）。 23．如图甲所示，粗糙程度相同的水平地面上放一重为30N的物体，用水平拉力F作用于物体上，拉力F的大小与时间t的关系和物体运动速度v与时间t的关系分别如图乙、丙所示，由图像可知，6～9s物体受到 ______对平衡力；9s后撤去拉力，物体继续滑行了9m，它能继续运动的原因是由于 ______；6～12s，物体克服摩擦力做功 ______J。 24．质量为0.6t的货物在吊车钢索的拉力作用下，竖直向上运动（忽略空气的阻力和钢索自重），货物运动的s-t图象如图所示，2s时钢索的拉力大小为F1，8s时钢索的拉力大小为F2，则F1______F2（选填“>”、“<”或“=”），6~12s内钢索拉力的功率为______W。 25．如图甲所示，在水平面上测量木块滑动摩擦力时，作用在木块上的水平拉力F大小随时间t变化情况的图象如图乙所示，木块运动速度v随时间t变化情况的图象如图丙所示。由以上情况可知，木块在______s至______s时间段内动能减小；木块在第5s时受到的摩擦力为______N；木块在第20s时受到的摩擦力为______N；40s~50s，物体撤去拉力后，物体做减速运动的原因是：______ 。 26．物体在水平地面上做直线运动，当物体运动的路程和时间图象如图甲时，受到的水平推力为F1；当物体运动的速度和时间图象如图乙时，受到的水平推力为F2，两次推力的功率分别为P1、P2，则F1______F2；P1______P2（填“>”、“<”或“=”）。 27．如图甲所示，放在水平地面上的物体A受到水平向右的力F的作用，力F的大小以及物体A的运动速度大小v随时间t的变化情况如图乙、丁所示． （1）当t =5s时，物体A受到的摩擦力f的大小为________N． （2）根据图乙、丁有关信息，物体A匀速直线运动2s拉力F对物体A做功是________J． （3）如图丙所示，在A的两侧分别挂上柱状重物B、C，且C的一部分浸入水中．已知GB=10N，GC=70N，C的横截面积为30cm2，C的长度足够长，水足够深．则当物体A不受摩擦力作用静止时，C受到的浮力是_______N，C的下底面受到的水的压强是_______Pa． 28．如图甲所示，圆柱形容器内装有30cm深的某种液体，柱形物块A的底面积SA=25cm2，高hA=20cm，将物块A与足够长的轻质细杆相连，杆的上端固定在天花板上。调节容器的初始位置，使杆对物块A的作用力F为零，再用外力让容器缓慢竖直向上移动，直到物块A刚好接触容器底部为止，h表示物块A的下表面与容器底的距离，杆对物块A的作用力F随h变化的图像如图乙所示，整个过程中没有液体溢出。则物块A浸没时受到的浮力是______N；当容器竖直向上移动6cm时，液体对容器底的压强为______Pa。 29．如图甲所示，竖直细杆（质量不计）的上端通过力传感器连在天花板上，力传感器可以显示出细杆上端受到作用力的大小，下端与质量为0.4kg的正方体物块M相连，则物块M的重力为______N。现向底面积为0.02m2、质量为1kg的薄壁空水箱中加水，力传感器的示数大小随水箱中加入水质量变化的图像如图乙所示，当水恰好浸没物块M时，物块M所受到的浮力为______N，加水至图乙中的C点时，水箱对桌面的压强为______Pa。（g取10N/kg） 30．小军要研究金属圆住体受的浮力与浸没在水中深度h的关系，实验装置如图甲所示。在弹簧测力计下挂一个金属圆柱体，测出金属圆柱体的重力，然后让圆柱体缓慢地浸入水中，从圆柱体底面接触水面开始，到完全浸没水中（未接触容器底部），记录圆柱体浸入水中不同深度h时测力计的示数，并得到测力计示数F1和圆柱体受的浮力F2随h变化的图像，图中能反映圆柱体受的浮力F2随h变化的图像是______（填①或②）；从图像中可以得出：金属圆柱体的密度为______kg/m3。 31．如图甲所示，一个底面积为10cm2的圆柱体A，其上表面与细线相连，底部贴有压力传感器（不计质量与体积），连接电脑后可显示传感器所受压力的大小。图乙是某次将圆柱体A从下表面刚接触水面到匀速放入容器底部，压力传感器所受压力大小与时间的关系图。已知薄壁柱形容器的重力为1N，底面积为20cm2。圆柱体A浸入水中时底部始终与水平面相平，且容器中没有水溢出，在t=1s时，A物体底部所受到的液体压强为__________Pa。在第3s时，容器对桌面的压强为__________Pa。 32．如图甲所示的滑轮组，用60N的拉力匀速提升重150N的物体40s，物体和绳子自由端的运动情况如图乙所示，在此过程中，物体上升的高度为______m，有用功为______J，滑轮组的机械效率为______%，拉力的功率为______W。 33．两次水平拉动同一物体在同一水平面上做匀速直线运动，两次物体运动的路程—时间图像如图所示，则根据图像分析可知______； A．两次物体运动的速度： B．两次物体所受的拉力： C．0～8s两次拉力对物体所做功的功率： D．0～8s两次拉力对物体所做的功： 说明理由：______。 34．如图甲所示，体重为80N的小宇用滑轮组提升重为900N的物体M，加在绳子自由端的拉力F将物体M以0.4m/s的速度匀速提升到8m的高度，拉力F做的功W随时间t的变化图像如图乙所示。不计绳子的重力、摩擦力，滑轮组提升重物的机械效率为 _______%；小宇匀速提升物体M时拉力F做功的功率为 _______W。 35．质量60kg的工人用图甲滑轮组在1min内将货物匀速提高了6m，绳端拉力为400N，机械效率随所提物重的变化关系如图乙所示，此时工人拉力的功率为______W，动滑轮的重力为_______N；工人提升货物的最大机械效率为______%。（摩擦和绳重均不计，g取10N/kg） 36．建筑工人用如图甲所示的滑轮组匀速提升建材，每次运送量不定，滑轮组的机械效率η随物重G的变化图像如图乙所示。忽略绳重、吊篮重及摩擦。求 （1）动滑轮的自重； （2）当滑轮组的机械效率为75%时，提升的物重是多少？ 37．如图所示，重为的物体A在拉力的作用下，内被匀速提高了，拉力做的功随时间变化的图像如图所示。求： （1）拉力的功率？ （2）拉力大小？ （3）机械效率是多少？ （4）如果不计绳重与摩擦，动滑轮重力是多少？ 38．如图甲所示，物体在F＝20N的水平拉力作用下沿水平方向向右运动，物体运动的s﹣t图像如图乙所示。问： （1）物体运动6s过程中拉力F所做的功是多少？ （2）拉力F的功率是多少？ 39．无人机从某一高处开始竖直下降，下过程的s-t图像如图所示｡若该无人机整机质量是1.6kg，求∶ (1)无人机所受的重力； (2)0-1s内无人机受到重力做的功； (3)0-4s内无人机下降的平均速度｡ 40．如图所示为一辆汽车在两段不同的路面上匀速行驶时的s-t图像，整个行驶过程汽车的功率恒为30kW。求∶ (1)0~20min时间段汽车所做的功； (2)30~60min内汽车的牵引力。 41．小涛用力将小车沿水平方向推动，小车在被匀速推动时所受到的水平推力F为200N，小车的速度v随时间t变化的图像如图所示。 （1）小车被匀速推动时，通过的距离是多少？ （2）在5~10s内，推力F对小车所做的功是多少？ （3）在5~10s内，推力F对小车做功的功率是多少？ 42．放在粗糙程度相同的水平地面上的物体受到水平拉力和摩擦力的作用，在0-6秒内其速度与时间的图像和该拉力的功率与时间的图像分别如图所示。求: （1）在2-6s内物体通过的路程； （2）摩擦力的大小。 43．一辆洒水车，未装水时其质量为4t｡（g取10N/kg）球： （1）未装水时，洒水车对水平路面的压力是多大？ （2）洒水车空车行驶时，某段时间内的s-t图像如图所示，这段时间内其所受阻力为重力的0.3倍，这段时间内洒水车的牵引力是多大？ 44．一物体在大小为20N的拉力F作用下先后在水平面和斜面上进行了两段运动。F的方向始终沿着物体运动方向，物体在水平面速度-时间图像如图甲所示，物体在斜面运动的路程-时间图像如图乙所示。 （1）求在水平面上F所做的功； （2）求在斜面上F所做功的功率。 45．已知被提升的建筑材料重为2800N，拉力F将它以0.5m/s的速度匀速提升到10m的高度。拉力做的功W随时间t的变化图像如图所示。不计动滑轮及钢丝绳的重、摩擦。 （1）有用功是多少？ （2）提升机在提升建筑材料时的机械效率是多少？ （3）罐笼A的重力是多少？ 46．某工人用如图甲所示的滑轮组运送建材上楼，滑轮组的机械效率随建材重力变化的图像如图乙所示，钢绳和滑轮的摩擦力及绳重忽略不计，取。 （1）假如工人在内将建材匀速竖直向上提升了，作用在钢绳上的拉力为，求拉力的功率多少？ （2）动滑轮的重力是多少？ （3）当滑轮组的机械效率为时，所运建材的重力是多大？ 47．如图甲所示，是厦门大学科研人员研制的“嘉庚号”科考船。该科考船满载时排水量为3.5×103t，在某段航行中该科考船的牵引力与其航行速度的关系如图像乙所示（反比例函数）。求： (1)该科考船满载航行时所受到的浮力大小； (2)请根据图乙所示规律推算，该科考船航行速度为20km/h时，所受到的牵引力大小。 48．如图甲所示，弹簧测力计吊着一圆柱体从盛水的柱形容器上方某一高度缓慢匀速下降，直到圆柱体底面与容器底部刚刚接触为止；图乙是圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图像；已知容器的底面积为100cm2，容器的深度为20cm，水的密度；求： （1）圆柱体浸没在水中时，受到的浮力是多少？ （2）圆柱体恰好浸没在水中时，水对容器底的压强是多少？ 49．某建筑工地上，一位工人采用如图甲所示的滑轮组提升一个重1500N的货箱，当工人对绳索施加竖直向下的拉力F=500N时，货箱以速度υ匀速上升时，工人拉力做的功随时间变化的图像如图乙中所示。若不计绳重和轴摩擦。求： (1)该滑轮组中动滑轮的总重 (2)该滑轮组的机械效率 (3)货箱匀速上升的速度υ 50．如图-1所示是一种起重机，其滑轮组如图-2，现在要起吊54kg的钢板上升15m到楼上，钢板的路程—时间图像如图-3，起吊时滑轮组的机械效率为90%。（不计绳重及摩擦，g取10N/kg）求。 (1)起吊时绳端的拉力F是多大？ (2)起吊时电动机拉动绳端的功率P是多大？ (3)动滑轮重力是多少？ 51．一辆汽车以恒定的功率在平直的公路上做直线运动，其v-t图像如图所示。已知汽车前10s通过的路程为80m，在匀速行驶过程中所受阻力f=4000N。求： （1）在0~10s内汽车的平均速度； （2）汽车匀速行驶时的功率； （3）在0~10s内汽车受到的牵引力所做的功。 52．在农村常有家庭从井中取水，小明同学用图甲所示的滑轮组向下拉动绳子就可以提起水．他用20s的时间把重为120N的水从井中匀速提升5m，拉力做的功W 随时间t的变化图像如图乙所示，求: (1)在图甲中画出滑轮组的绕线方法； (2)用滑轮组提水时做的有用功； (3)滑轮组的机械效率； (4)拉力做功的功率 53．图是用汽车打捞水下物体的示意图，汽车在通过滑轮牵引水下一个圆柱形的重物，在整个打捞过程中，汽车以的速度匀速向右移动，图是此过程中汽车移动重物时的功率随时间变化的图像（设时汽车开始提升重物，忽略水的阻力和滑轮的摩擦，取）求： (1)圆柱形重物的质量； (2)圆柱形重物的密度； (3)打捞前圆柱形重物上表面所受的水的压力？ 参考答案： 1．C 【详解】 AB．物体排开水的体积为，物体受到的浮力为 则物体受到的浮力随着物体下表面到水面的距离h的变大而变大；又由可知，物体受到的拉力随着浮力的变大而变小，即物体受到的拉力随着物体下表面到水面的距离h的变大而变小，当浮力达到最大时，拉力同时达到最小，故AB错误； 物体向下运动时，物体排开水的体积变大，水面上升，物体受到的浮力变大，根据力的作用是相互的，烧杯对桌面的压力F压随着浮力增大而变大，故C正确，D错误。 2．D 【详解】 ①是s﹣t图像，则横轴表示时间，纵轴表示距离，图像是与横轴平行的直线，表示s不随t的变化而变化，即物体处于静止状态； ②是v﹣t图像，则横轴表示时间，纵轴表示速度，图像是与横轴平行的直线，表示v不随t的变化而变化，即速度不变，物体处于匀速直线运动； ③是s﹣t图像，则横轴表示时间，纵轴表示距离，图像是过点O的射线，表示s与t成正比，速度不变，即物体处于匀速直线运动； ④是v﹣t图像，则横轴表示时间，纵轴表示速度，图像是过点O的射线，表示v与t成正比，即物体处于匀加速直线运动。 由上分析可知：描述的是同一种运动形式的是②③。 故ABC不符合题意；D符合题意。 3．C 【详解】 A.水的重力和重力是正比关系，A不符合题意； B.水的密度是固定值，一般不变，和质量的大小无关，B不符合题意就； C.水的密度和体积无关，在体积改变时，密度不变，C符合题意； D.水产生的压强和深度成正比，D不符合题意． 4．C 【详解】 将乒乓球从水底由静止释放，上升到露出水面之前，乒乓球排开水的体积等于它自身的体积，由 F浮=ρ水gV排=ρ水gV球 可知浮力不变，不计水的阻力，浮力对乒乓球做功大小为 W=F浮h 由于浮力不变，所以浮力对乒乓球做的功与上升的高度成正比，由于乒乓球上升过程中，浮力大于重力，乒乓球向上加速运动，所以运动的距离和时间的关系是开口向上的抛物线，浮力对乒乓球做的功与时间的关系也是开口向上的抛物线，故C图符合题意，ABD图不符合题意。 5．D 【详解】 A．如图所示，时间相同时，W甲<W乙，故A错误； B．如图所示，做功相等时，t甲>t乙，故B错误； CD．功率P是功W和时间t的比值，即两条过坐标原点的斜率，由图可知，P甲<P乙，故C错误，D正确。 6．B 【详解】 水的密度随温度变化的图象为 由图象知水温从0℃升到15℃时，水的密度先变大再变小，到15℃时最小；金属块M的体积不变，且浸没在水中，则它排开水的体积不变，根据F浮=ρ液gV排可知，M受到的浮力先变大再变小，根据F浮=G+F可知，测力计示数F先变大再变小，到15℃最大，故B符合题意。 7．C 【详解】 当沿水平方向截取不同高度的甲物体，并平稳的放在乙物体上时，甲剩余的质量减小，对地面的压力减小，受力面积不变，由可知，甲对地面的压强减小，乙对地面的压强增大，由图可知，上方的图像为甲的压强随截取的高度h的变化的关系，下方为乙的压强随截取的高度h的变化变化。 A．甲与乙的密度之比为 则甲乙密度相同，故A正确，不符合题意； B．由图可知，甲截取高度为h1时，甲剩余部分对地面的压强与叠加后乙对地面的压强相等，则有 即代入得 化简后的 解得 h1=1.6m 故B正确，不符合题意； C．p1的压强为 解得 p1=1.4p0 故C错误，符合题意； D．p1与p2之比为 故D正确，不符合题意。 8．A 【解析】 【详解】 由图可知，在相同时间内，甲物体做的功多，乙物体做的功少，根据可知，甲物体的功率大于乙物体的功率，即P甲>P乙。 9．B 【详解】 根据杠杆的平衡条件，动力乘以动力臂等于阻力乘以阻力臂。阻力和阻力臂不变时，当测力计和杠杆的角度θ从0°逐渐增加到90°时，动力臂越来越大，动力越来越小，当测力计和杠杆垂直时，此时动力臂最大，动力最小，当测力计和杠杆的角度从 90°逐渐增加到180°时，角度越大，动力臂越小，动力越大；由于θ不能达到180°，所以拉力不可能减小到零，故ACD不符合题意，B符合题意。 10．D 【详解】 C．由乙图可知，当加水时间为20s时，轻杆的作用力开始减小，说明圆柱体M开始受浮力作用，此时圆柱体M下表面开始接触水面；当时间为50s时，轻杆的作用力不再发生变化，说明圆柱体M完全浸没到到水中，从20s到50s的过程中，加入水的体积为 V=（S容-SM）h=（100cm2-40cm2）×15cm=900cm3 由于匀速向容器中加水，所以加水的流量为 所以加水10s时，加入水的体积为 V1=Qt1=30cm3/s×10s=300cm3 此时水对容器底的压力为 F1=G1=ρ水gV1=1.0×103kg/m3×10N/kg×300×10-6m3=3N 故C错误； A．当加水时间为20s时，杆的作用力开始减小，说明圆柱体M开始受浮
