4.3 平面镜成像－八年级物理上册新视角培优集训（人教版）.docx

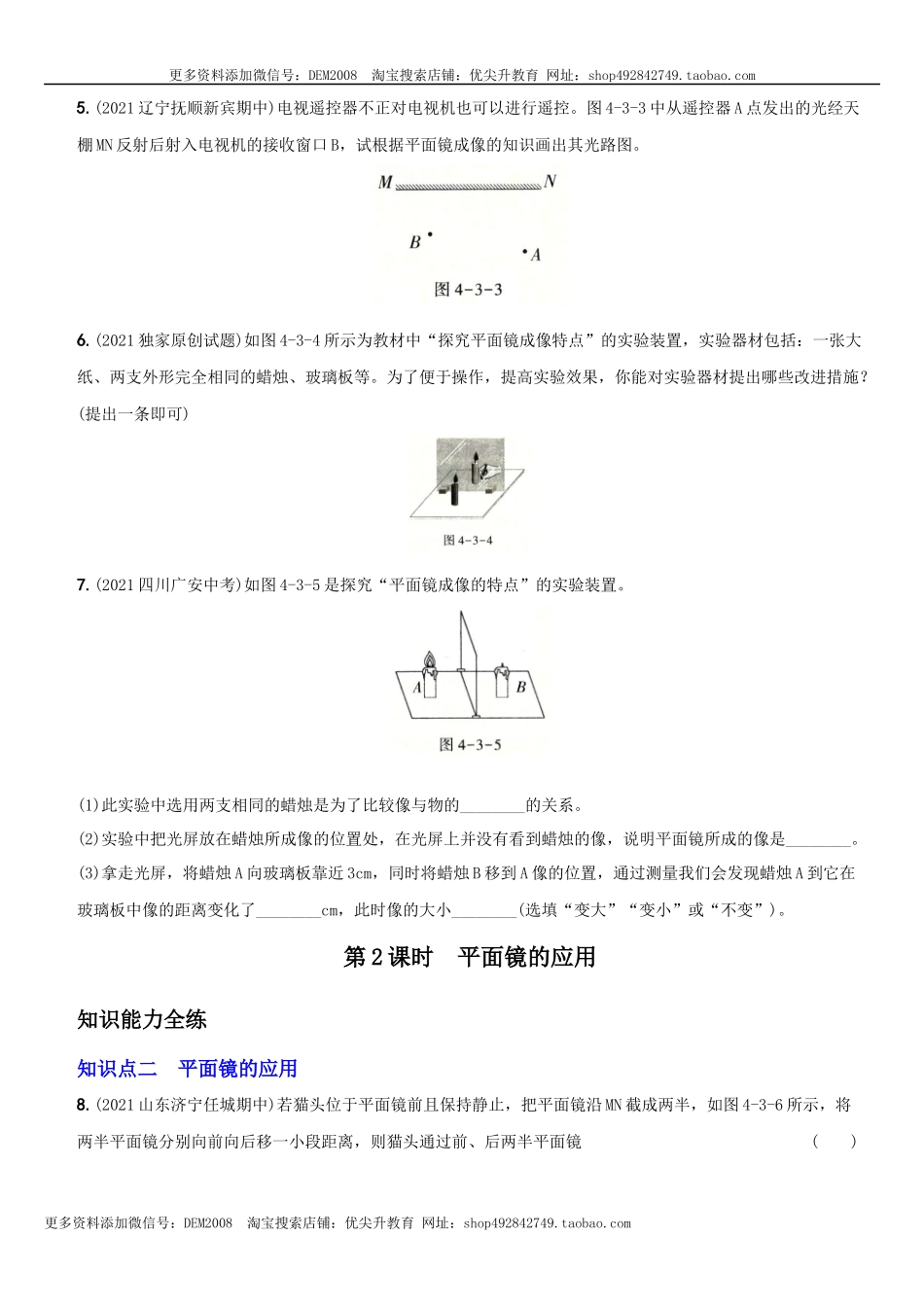

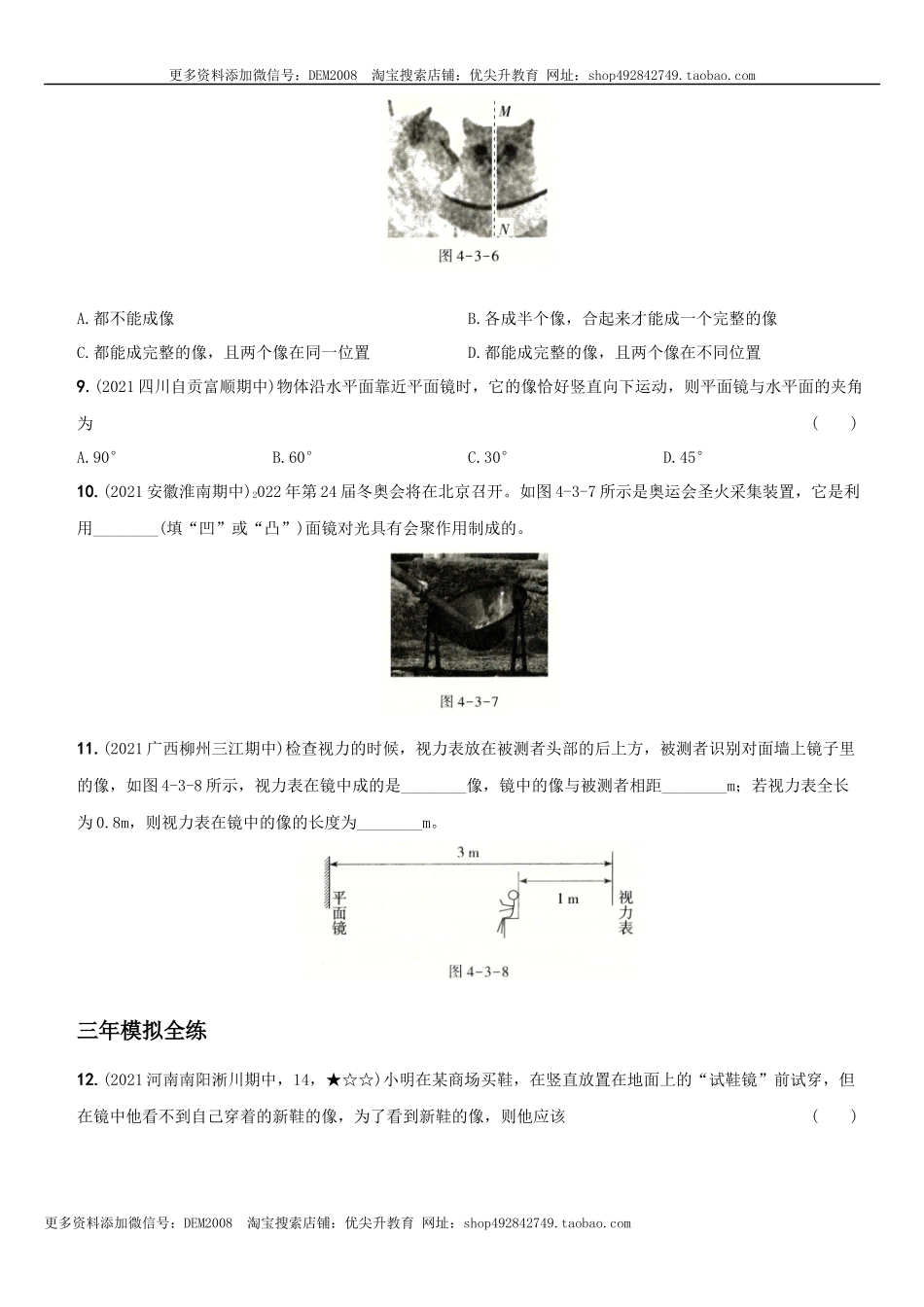

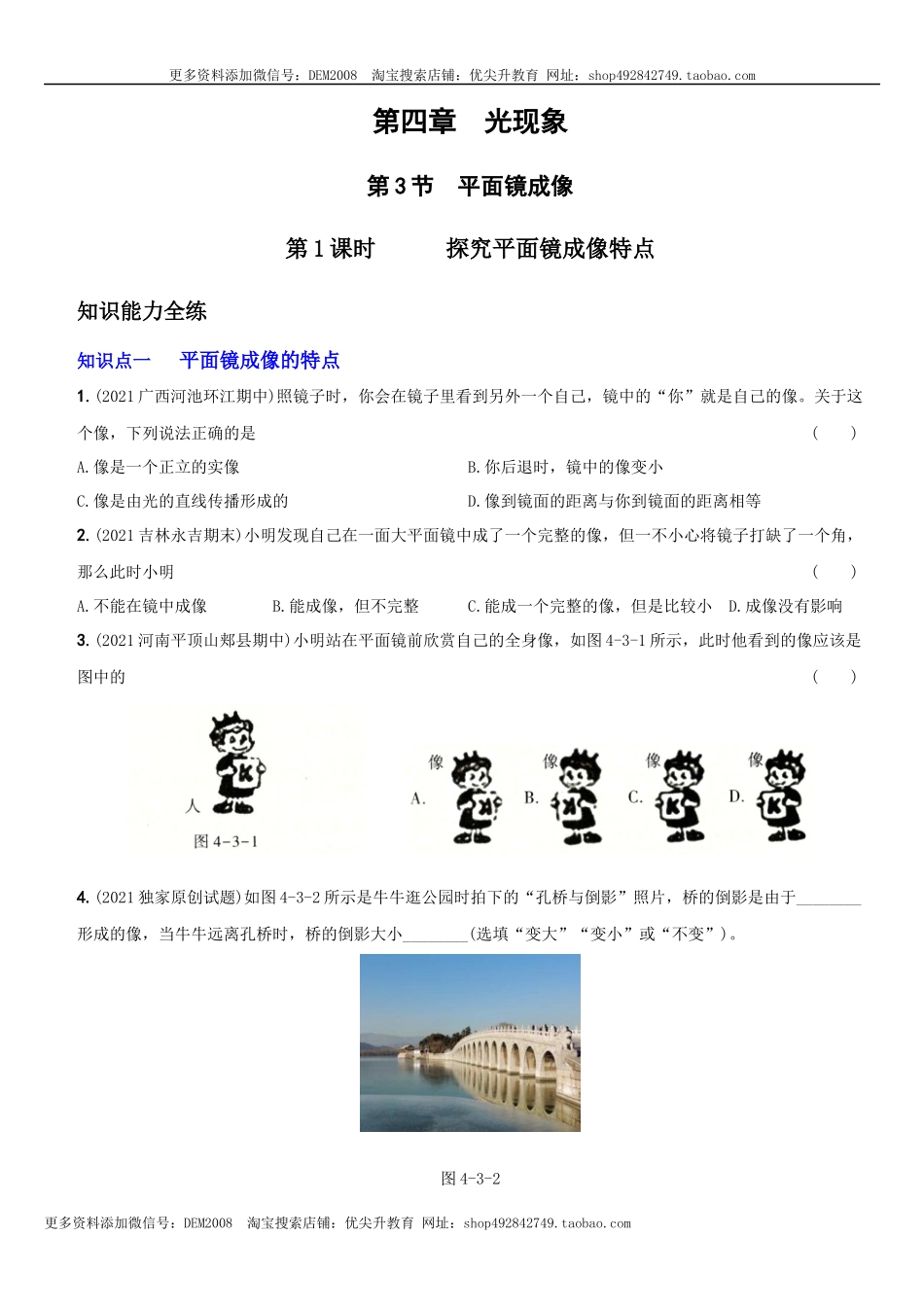

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第四章 光现象 第3节 平面镜成像 第1课时 探究平面镜成像特点 知识能力全练 知识点一 平面镜成像的特点 1.(2021广西河池环江期中)照镜子时，你会在镜子里看到另外一个自己，镜中的“你”就是自己的像。关于这个像，下列说法正确的是 ( ) A.像是一个正立的实像 B.你后退时，镜中的像变小 C.像是由光的直线传播形成的 D.像到镜面的距离与你到镜面的距离相等 2.(2021吉林永吉期末)小明发现自己在一面大平面镜中成了一个完整的像，但一不小心将镜子打缺了一个角，那么此时小明 ( ) A.不能在镜中成像 B.能成像，但不完整 C.能成一个完整的像，但是比较小 D.成像没有影响 3.(2021河南平顶山郏县期中)小明站在平面镜前欣赏自己的全身像，如图4-3-1所示，此时他看到的像应该是图中的 ( ) 4.(2021独家原创试题)如图4-3-2所示是牛牛逛公园时拍下的“孔桥与倒影”照片，桥的倒影是由于________形成的像，当牛牛远离孔桥时，桥的倒影大小________(选填“变大”“变小”或“不变”)。 图4-3-2 5.(2021辽宁抚顺新宾期中)电视遥控器不正对电视机也可以进行遥控。图4-3-3中从遥控器A点发出的光经天棚MN反射后射入电视机的接收窗口B，试根据平面镜成像的知识画出其光路图。 6.(2021独家原创试题)如图4-3-4所示为教材中“探究平面镜成像特点”的实验装置，实验器材包括：一张大纸、两支外形完全相同的蜡烛、玻璃板等。为了便于操作，提高实验效果，你能对实验器材提出哪些改进措施？(提出一条即可) 7.(2021四川广安中考)如图4-3-5是探究“平面镜成像的特点”的实验装置。 (1)此实验中选用两支相同的蜡烛是为了比较像与物的________的关系。 (2)实验中把光屏放在蜡烛所成像的位置处，在光屏上并没有看到蜡烛的像，说明平面镜所成的像是________。 (3)拿走光屏，将蜡烛A向玻璃板靠近3cm，同时将蜡烛B移到A像的位置，通过测量我们会发现蜡烛A到它在玻璃板中像的距离变化了________cm，此时像的大小________(选填“变大”“变小”或“不变”)。 第2课时 平面镜的应用 知识能力全练 知识点二 平面镜的应用 8.(2021山东济宁任城期中)若猫头位于平面镜前且保持静止，把平面镜沿MN截成两半，如图4-3-6所示，将两半平面镜分别向前向后移一小段距离，则猫头通过前、后两半平面镜 ( ) A.都不能成像 B.各成半个像，合起来才能成一个完整的像 C.都能成完整的像，且两个像在同一位置 D.都能成完整的像，且两个像在不同位置 9.(2021四川自贡富顺期中)物体沿水平面靠近平面镜时，它的像恰好竖直向下运动，则平面镜与水平面的夹角为 ( ) A.90° B.60° C.30° D.45° 10.(2021安徽淮南期中)2022年第24届冬奥会将在北京召开。如图4-3-7所示是奥运会圣火采集装置，它是利用________(填“凹”或“凸”)面镜对光具有会聚作用制成的。 11.(2021广西柳州三江期中)检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像，如图4-3-8所示，视力表在镜中成的是________像，镜中的像与被测者相距________m；若视力表全长为0.8m，则视力表在镜中的像的长度为________m。 三年模拟全练 12.(2021河南南阳淅川期中，14，★☆☆)小明在某商场买鞋，在竖直放置在地面上的“试鞋镜”前试穿，但在镜中他看不到自己穿着的新鞋的像，为了看到新鞋的像，则他应该 ( ) A.下蹲一些 B.使身体离镜子远一些 C.使身体离镜子近一些 D.把穿着新鞋的脚抬高一些 13.(2021山东泰安岱岳期中，12，★★☆)王瑞同学以1m/s匀速向平面镜靠近，下列说法中 ( ) ①王瑞的像靠近平面镜的速度是2m/s： ②王瑞想通过平面镜看自己的全身像，则平面镜的高度至少为整个身高的一半； ③王瑞在平面镜中看见了小王，则小王一定能在平面镜中看见王瑞； ④王瑞在平面镜中所成的像是实像。 A.只有①④正确 B.只有③④正确 C.只有②③正确 D.只有①②③正确 14.(2021四川成都金堂土桥期中，13，★★☆)如图4-3-10所示，小芳同学站在平面镜前2m处，她看到镜中自己的像，此时镜中的像距她________m。若她以0.5m/s的速度向平面镜靠近时，镜中像的大小将________(选填“变大”“变小”或“不变”)，经1s以后，小芳同学的像距平面镜为当。现将一块和平面镜一样大的木板放在平面镜后面1m处，这时她________(选填“仍能”或“不能”)在镜中看到自己的像。 15.(2021河南南阳南召期中，8，★☆☆)小明照镜子时看到镜子里的时钟如图4-3-11所示，它的秒针在沿________(填“顺时针”或“逆时针”)方向转动；时钟实际显示的时间是________。 16.[2021安徽合肥包河期中，20(3)，★★☆]如图4-3-12所示，一个点光源S发出的两条光线经平面镜反射后的反射光线分别经过A、B两点，请根据平面镜成像的原理及其成像特点作出点光源的位置并用字母S表示。 B 17.(2021河北石家庄栾城期中，22，★★☆)利用如图4-3-13所示的装置“探究平面镜成像的特点”。 提出问题：平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？ 设计和进行实验： (1)为了便于确定像的位置，要用玻璃板代替平面镜，原因是玻璃板能成像，而且________(只填字母代号)。 A.透过玻璃板可以看见后面的蜡烛 B.玻璃板比平面镜成像更清晰 C.蜡烛经玻璃板可成实像 D.玻璃板只透光不反射光 (2)为了比较像与物体的大小关系，需要选用两根外形________(选填“相同”或“不同”)的蜡烛； (3)在寻找蜡烛A的像的位置时，眼睛应在放有蜡烛________(选填“A”或“B”)的一侧观察； (4)标记蜡烛A、B的位置，测得蜡烛B到玻璃板的距离________(选填“小于”、“等于”或“大于”)蜡：烛A到玻璃板的距离； (5)若将光屏放在像所在的位置，直接观察光屏，不能看到A的像，说明平面镜所成的像是________(选填“实”或“虚”)像； (6)若将蜡烛靠近玻璃板，所成像的大小将________(选填“变大”“变小”或“不变”)。 五年中考全练 18.(2021浙江温州中考，11，★☆☆)如图4-3-14所示，在中国象棋棋盘正中央竖立一块垂直于棋盘的平面镜，棋子“象”由甲移到乙，则平面镜中“象”的移动是 ( ) A.由④到② B.由③到① C.由②到④ D.由①到③ 19.(2021黑龙江牡丹江、鸡西中考，23，★☆☆)一只小鸟在离湖面10米的上空飞行，若湖深为5米，则小鸟在湖里所成的像与它的距离是________m，它在湖里所成的像是由光的________(填“反射”或“折射”)形成的________(填“实”或“虚”)像。 20.(2021山西中考，41，★☆☆)苹果受充足的阳光照射才会变红，有些部位阳光照射不到，因此苹果通常不是全红。小亮在苹果树下铺设一层银色地膜，如图4-3-15甲所示。利用光的反射使苹果能接受更多的光照，大部分苹果会整个变红，甜度也会增加，这样的苹果市场价格变高，易于销售。这项小创意使他家苹果收益大幅提升。请你在图乙中画出一束太阳光经银色地膜反射至苹果的光路图。 21.(2021辽宁丹东中考，28，★★☆)如图4-3-16甲是探究“平面镜成像的特点”实验，图乙是白纸上记录的像与物的位置关系。 (1)实验时为了便于在桌面上确定像的位置，玻璃板必须________放置在水平桌面上。 (2)当将蜡烛放在A1点时，可在A1′位置放置光屏来验证平面镜成的像是________像。 (3)当把蜡烛放在A2点时，在A2′位置观察到了它的像。若在A和玻璃板之间放上一个与玻璃板等大的黑色不透明纸板，从玻璃板前方________(选填“仍能”或“不能”)观察到蜡烛的像，说明平面镜成的像是由于光的________形成的。 (4)将蜡烛放在A3点完成实验后，将玻璃板前的蜡烛沿直线A3A3向远离玻璃板方向移动2cm，此时像与蜡烛之间的距离为________cm，像的大小________(选填“变大”“变小”或“不变”)。 核心素养全练 22.(2021江苏南通如皋期中)阅读短文，回答问题。 汽车中的光现象 汽车抬头显示(如图4-3-17甲)又叫汽车平视显示系统(HeadUpDisplay)，简称HUD。HUD是为高速行驶的车辆而研发，在高速行驶时，如果驾驶员低头观看仪表信息，在前方遇有紧急情况就有可能因来不及采取有效措施而造成事故。HUD利用平面镜成像原理(如图乙)，将显示器上的重要行车数据通过前挡风玻璃投射在正前方，驾驶员透过挡风玻璃往前方看的时候，能够轻易地将车外的景象与车辆信息通过挡风玻璃所成的像融合在一起。驾驶员不必低头，就可以看到车辆信息，如车速、油耗、导航等，从而避免分散对前方道路的注意力。同时驾驶员不必在观察远方的道路和近处的仪表之间调节眼睛，可避免眼睛疲劳，确保驾驶舒适安全。 (1)挡风玻璃所成的仪表盘的像是由于光的________形成的。该像是________(选填“实”或“虚”)像。 (2)HUD有一个技术难题，即挡风玻璃所成的像易产生重影，影响使用效果。重影产生的原因是挡风玻璃有一定的________(选填“厚度”或“透明度”)。 (3)已知某车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面的夹角为________。 (4)某驾驶员发现挡风玻璃所成的像过低，不便于观察，这时就需要将显示器沿水平方向________(选填“远离”或“靠近”)挡风玻璃。移动显示器后，像的大小将________(选填“变大”“不变”或“变小”)。如果成像不清晰，可以________(选填“增强”或“减弱”)显示器亮度，改善成像效果。 (5)为了使挡风玻璃所成的像离人眼距离达2米以上，甚至更远，以避免观察数据时眼睛的疲劳，下列做法可行的是________。 A.将显示器上的字体变大 B.将显示器安装在后挡风玻璃上 C.让显示器上的信息通过多面平面镜多次成像 (6)汽车前灯的反光装置相当于________(选填“平面镜”“凹面镜”或“凸面镜”)，当汽车的远光灯位于该镜焦点位置时，射出的光接近于平行光。 ♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪ 《参考答案及解析》 第3节 平面镜成像 第1课时 探究平面镜成像特点 知识能力全练 1.D平面镜所成的像是由于光的反射形成的，由平面镜成像特点可知，平面镜所成的像是正立、等大的虚像，物、像到平面镜的距离相等，所以人后退时，镜中的像大小不变。 2.D 由平面镜成像特点可知，像的大小只与物体本身大小有关，与平面镜的大小无关，所以不小心将镜子打缺了一个角，此时小明仍能在镜中成完整的像且像的大小不变。 3.B 由平面镜成像特点可知，所成的像是正立、等大、左右相反的虚像，只有B图符合该条件。 4.【答案】光的反射 虚 不变 【解析】桥的倒影是平面镜成像现象，平面镜成的像是由于光的反射形成的虚像，像和物大小相等，与距观察者的远近无关。 5.【答案】如图所示 【解析】先作出点A关于天棚的对称点A′，再连接A′、B，A′B与MN的交点0即为入射点，连接AO从而完成光路。 6.【答案】用坐标纸代替大纸；用一侧贴有半透膜的薄玻璃板代替普通玻璃板；用左右相反，其他完全相同的两个LED光源代替两支外形完全相同的蜡烛；用教学用量角器代替玻璃板支架等。 【解析】用坐标纸代替大纸，在坐标纸上标出物和像的位置，不用刻度尺测量便可直接得到物和像到平面镜的距离；用一侧贴有半透膜的薄玻璃板代替普通玻璃板，可以增强玻璃板的反射能力，使成的像更清晰，便于确定像的准确位置；用左右相反，其他完全相同的两个LED光源代替两支外形完全相同的蜡烛，便于比较像和物的左右和大小关系，并且实验时物体移动更方便，实验更安全、环保；用教学用量角器代替玻璃板支架，便于调整玻璃板垂直桌面，保证实验效果。 7.【答案】(1)大小 (2)虚像 (3)6 不变 【解析】(1)实验中选取两支相同的蜡烛是为了比较像与物的大小关系；(2)因为虚像不能用光屏承接，所以光屏放在像的位置上，发现光屏上不能承接到像，说明平面镜成的像是虚像；(3)将蜡烛A向玻璃板靠近3cm，蜡烛A的像也向玻璃板靠近3cm；因此，蜡烛A与它在玻璃板中像的距离变化了6cm；平面镜所成的像与物体等大，此过程像的大小不变。 第2课时 平面镜的应用 知识能力全练 8.D 平面镜所成的像和物体大小相同，与平面镜的大小无关，半个平面镜仍能成完整像；平面镜左右两部分都能成完整的像，像与猫头关于镜面对称，因为将两半平面镜分别向前向后移一小段距离，所以两个像的位置是不同的，故A、B、C错误，D正确。 9.D 根据题意，物体水平运动，其像竖直运动，由此画图如下，由于像与物体关于镜面是对称的，所以此时平面镜与水平面的夹角为45°。 10.【答案】凹 【解析】奥运会圣火采集装置为凹面镜，凹面镜对光具有会聚作用。 11.【答案】虚 5 0.8 【解析】由平面镜成像特点可知，平面镜成的是大小与物体相等的虚像，像和物到平面镜的距离相等，所以当视力表到平面镜的距离是3m时，视力表的像到平面镜的距离也是3m，被测者到平面镜的距离是3m-1m=2m，则镜中视力表的像到被测者的距离为3m+2m=5m。当视力表全长为0.8m时，视力表在镜中的像的长度也为0.8m。 三年模拟全练 12.A 要想看到镜中的新鞋的像，就要使鞋子反射的光线经过平面镜反射后进入人的眼中。由图可以看出：弯腰或下蹲，可以看到镜中新鞋的像；使身体靠近或远离镜子、把穿着新鞋的脚抬高一些，依然无法看到。 13.C ①王瑞同学以1m/s匀速向平面镜靠近，同时像也以1m/s的速度向平面镜靠近，故①错误。②人若能从镜中看到自己的全身像，需满足的条件是：人的头顶和脚反射的光，经镜子反射后都能进入人的眼睛，即人像的上、下两端与眼睛的连线必须都穿过镜子。如图所示，AB表示人的全身，C点表示人眼的位置。根据平面镜成像的特点，作出人的像A′B′。由几何关系可得，王瑞想通过平面镜看自己的全身像，则平面镜的高度至少为整个身高的一半，故②正确。③因为光路是可逆的，所以王瑞在平面镜中看见了小王，小王也能在平面镜中看见王瑞，故③正确。④根据平面镜成像特点知，王瑞在平面镜中所成的像是虚像，故④错误。 14.【答案】4 不变 1.5m 仍能 【解析】由平面镜成像的特点知，当物距为2m时，像距也为2m，则镜中的像距物4m；因为平面镜所成的像与物大小相等，所以当人向平面镜靠近时，镜中像的大小不变；1s内人向平面镜移动的距离s=vt=0.5m/sx1s=0.5m，故人到平面镜的距离是2m-0.5m=1.5m，所以像到平面镜的距离也是1.5m；由于平面镜是通过其反射面反射光成像，放在镜后的木板不能挡住反射光，故小芳仍能在镜中看到自己的像。 15.【答案】逆时针 3：40 【解析】因为平面镜成像时，像和物关于平面镜对称，所以镜子中时钟的秒针应沿逆时针方向转动；求时钟实际显示的时间方法如下： 方法一：根据平面镜成像特点，物、像关于平面镜对称，作出镜中时钟的实际情况，如图所示，可以看出时钟显示的实际时间是3：40； 方法二：由题图可知，此时钟的像显示的时间为8：20，12h-8h 20min=3h 40min，所以实际时间为3：40； 方法三：直接从反面看，注意上下不要颠倒，时钟显示的实际时间是3：40。 16.【答案】如图所示 【解析】先将两条反射光线反向延长交于一点S′，S′即为点光源的像的位置；再作出S′关于平面镜的对称点S，则S为点光源的位置，连接S与两个反射点画出对应的入射光线。 17.【答案】(1)A (2)相同 (3)A (4)等于 (5)虚 (6)不变 【解析】(1)透明的玻璃板能反射光，也能透光，用玻璃板既能成像，又能观察到玻璃板后面的蜡烛B，所以使用透明的玻璃板代替平面镜便于确定像的位置； (2)为了比较像与物体的大小关系，需要选用两根外形相同的蜡烛； (3)点燃蜡烛A放在玻璃板前面，蜡烛B在玻璃板的另一侧移动，寻找蜡烛A像的位置，眼睛从蜡烛A一侧观察； (4)物体在平面镜中成像，像和物体到平面镜的距离相等，蜡烛B的位置是蜡烛A像的位置，所以蜡烛A和蜡烛B到玻璃板的距离相等； (5)在像所在位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是虚像； (6)若将蜡烛靠近玻璃板，根据像和物体大小相等，物体大小不变，像的大小也不变。 五年中考全练 18.C 根据平面镜成像的特点可知，像距等于物距，像和物体对应点的连线与平面镜垂直；棋子“象”在甲处时，像在位置②处；棋子“象”在乙处时，像在位置④处；棋子原来的像位于②处，移动后的像位于④处，所以，其移动是由②到④。 19.【答案】20 反射 虚 【解析】小鸟在湖里成像属于平面镜成像，平面镜成的像是正立、等大的虚像，平面镜的成像原理是光的反射；小鸟距湖面10m，则小鸟在湖里所成的像距湖面也是10m，所成的像与它的距离为10m+10m=20m。 20.【答案】如图所示 【解析】根据光的直线传播和反射定律，先作出苹果关于地膜对称的像点，再连接太阳和此像点，连线与地膜的交点就是入射点，用带箭头的线段连接太阳和入射点，该连线就是入射光线，用带箭头的线段连接入射点和苹果，该连线就是反射光线，注意辅助线用虚线，光路图上要用箭头表示方向。 21.【答案】(1)竖直 (2)虚 (3)仍能 反射 (4)10 不变 【解析】(1)平面镜所成的像与物体关于镜面对称，所以玻璃板应竖直放在水平桌面上； (2)光屏上不能得到蜡烛的像，所以可以验证平面镜所成的像是虚像； (3)在像和玻璃板之间放一个不透明的纸板不会影响玻璃板成像，从玻璃板的前方仍能观察到蜡烛的像，说明平面镜成的像是由于光的反射形成的； (4)移动前，蜡烛到玻璃板的距离是3cm，向远离玻璃板方向移动2cm后，距玻璃板5cm，蜡烛与像到玻璃板的距离相等，所以像与蜡烛的距离为10cm；平面镜所成的像与物等大，故像的大小不变。 核心素养全练 22.【答案】(1)反射 虚 (2)厚度 (3)45° (4)远离 不变 增强 (5)C (6)凹面镜 【解析】本题考查了利用“平面镜成像原理和特点”分析问题与解决实际问题的物理观念素养。 (1)挡风玻璃相当于平面镜，仪表盘的像是由于光的反射形成的虚像。 (2)挡风玻璃有一定的厚度，两个面都会反射成像，所以能形成两个像，形成重影。 (3)车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，由于像和物关于镜面对称，则挡风玻璃与水平面夹角为45°。 (4)发现挡风玻璃所成的像过低，不便于观察，这时就需要将显示器沿水平方向远离挡风玻璃；移动显示器后，物体的像和物体大小仍相等；为了使像更加清晰，应增强显示器亮度，改善成像效果。 (5)为了使挡风玻璃所成的像离人眼距离达2米以上，甚至更远，以避免观察数据时眼睛的疲劳，可以让显示器上的信息通过多面平面镜多次成像.故选C。 (6)凹面镜对光有会聚作用，汽车前灯的反光装置相当于凹面镜，当汽车的远光灯位于该镜焦点位置时，射出的光接近于平行光。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
