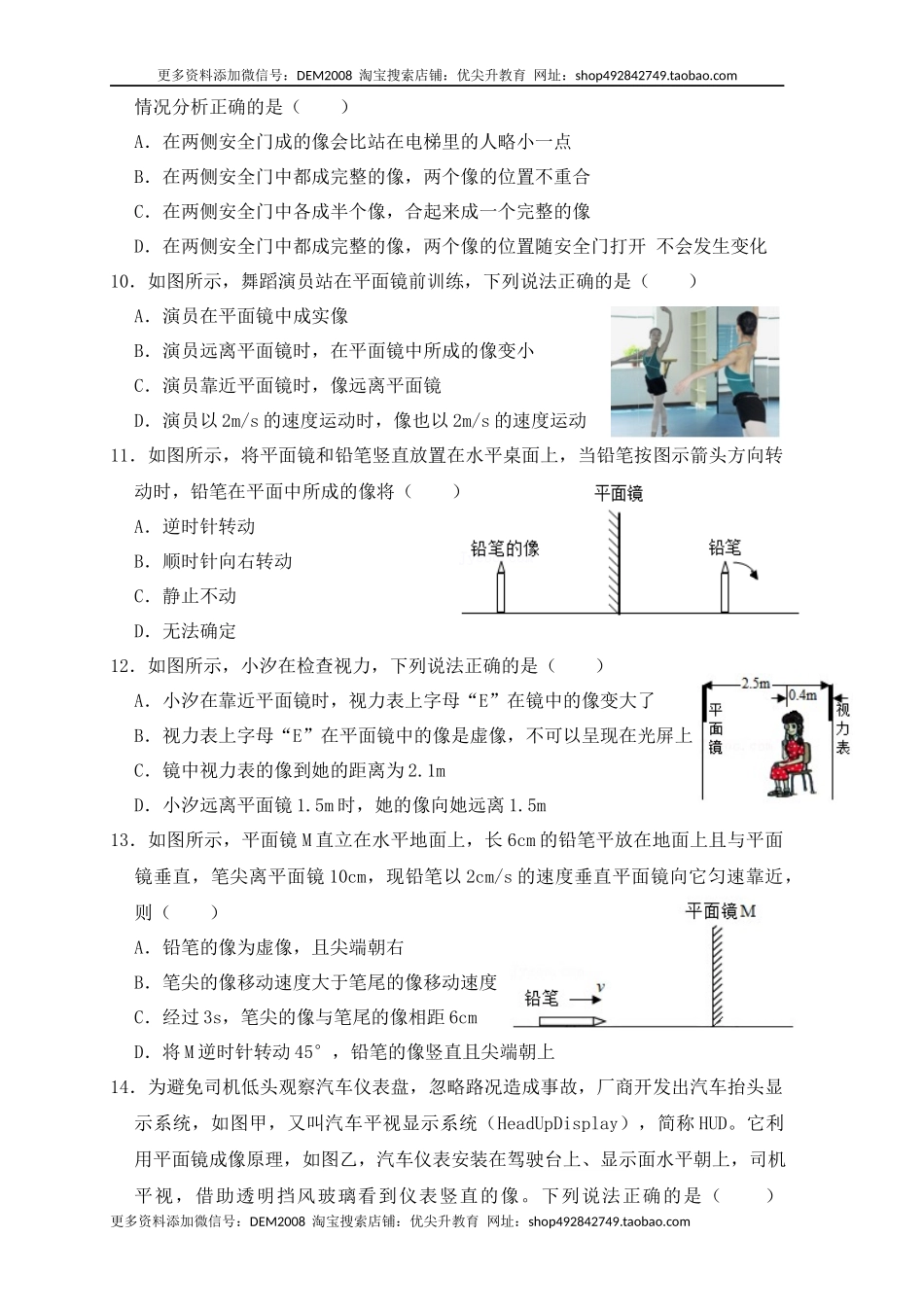

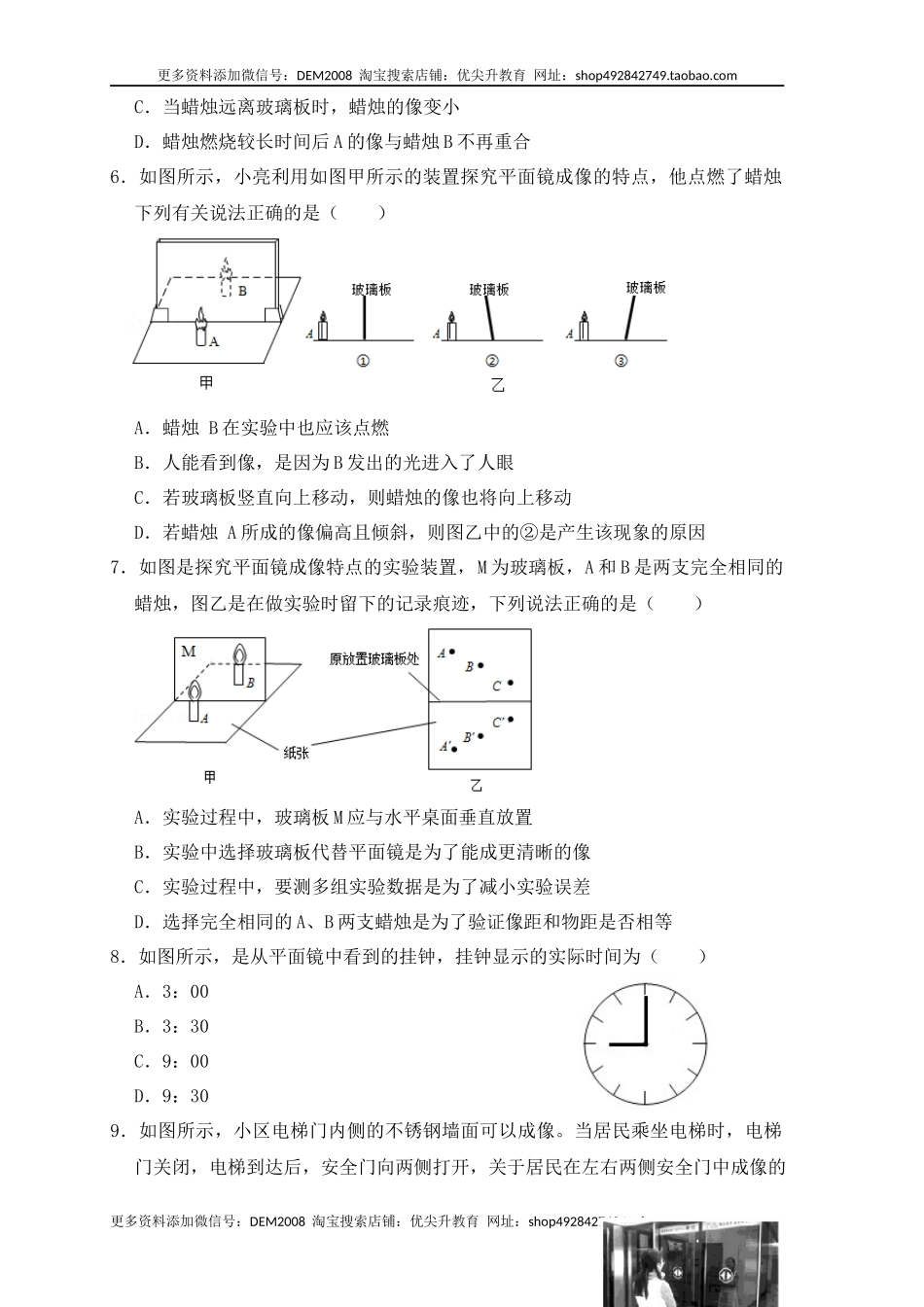

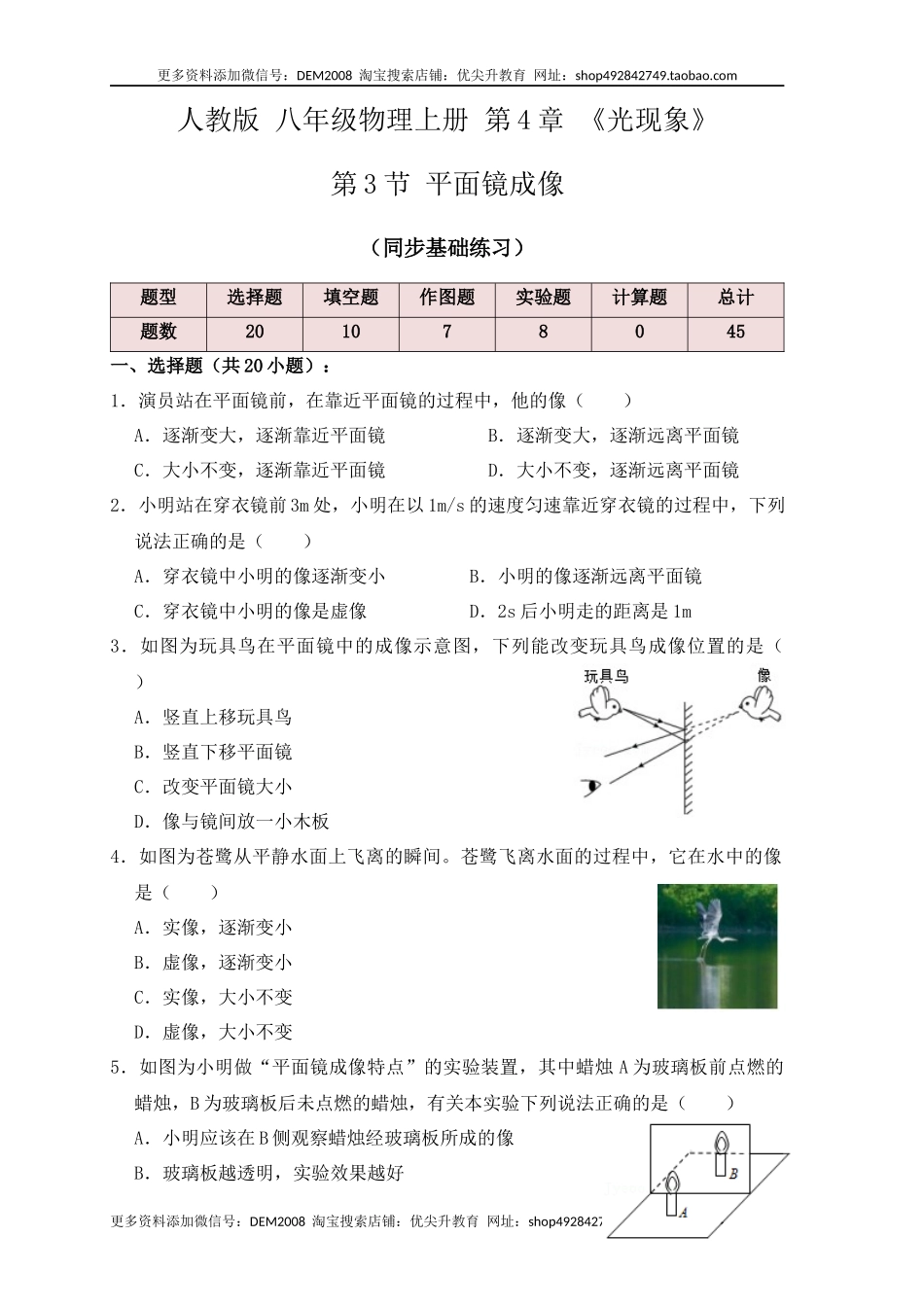

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 人教版 八年级物理上册 第4章 《光现象》 第3节 平面镜成像 （同步基础练习） 题型 选择题 填空题 作图题 实验题 计算题 总计 题数 20 10 7 8 0 45 一、选择题（共20小题）： 1．演员站在平面镜前，在靠近平面镜的过程中，他的像（　　） A．逐渐变大，逐渐靠近平面镜 B．逐渐变大，逐渐远离平面镜 C．大小不变，逐渐靠近平面镜 D．大小不变，逐渐远离平面镜 2．小明站在穿衣镜前3m处，小明在以1m/s的速度匀速靠近穿衣镜的过程中，下列说法正确的是（　　） A．穿衣镜中小明的像逐渐变小 B．小明的像逐渐远离平面镜 C．穿衣镜中小明的像是虚像 D．2s后小明走的距离是1m 3．如图为玩具鸟在平面镜中的成像示意图，下列能改变玩具鸟成像位置的是（　　） A．竖直上移玩具鸟 B．竖直下移平面镜 C．改变平面镜大小 D．像与镜间放一小木板 4．如图为苍鹭从平静水面上飞离的瞬间。苍鹭飞离水面的过程中，它在水中的像是（　　） A．实像，逐渐变小 B．虚像，逐渐变小 C．实像，大小不变 D．虚像，大小不变 5．如图为小明做“平面镜成像特点”的实验装置，其中蜡烛A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛，有关本实验下列说法正确的是（　　） A．小明应该在B侧观察蜡烛经玻璃板所成的像 B．玻璃板越透明，实验效果越好 C．当蜡烛远离玻璃板时，蜡烛的像变小 D．蜡烛燃烧较长时间后A的像与蜡烛B不再重合 6．如图所示，小亮利用如图甲所示的装置探究平面镜成像的特点，他点燃了蜡烛下列有关说法正确的是（　　） A．蜡烛 B在实验中也应该点燃 B．人能看到像，是因为B发出的光进入了人眼 C．若玻璃板竖直向上移动，则蜡烛的像也将向上移动 D．若蜡烛 A所成的像偏高且倾斜，则图乙中的②是产生该现象的原因 7．如图是探究平面镜成像特点的实验装置，M为玻璃板，A和B是两支完全相同的蜡烛，图乙是在做实验时留下的记录痕迹，下列说法正确的是（　　） A．实验过程中，玻璃板M应与水平桌面垂直放置 B．实验中选择玻璃板代替平面镜是为了能成更清晰的像 C．实验过程中，要测多组实验数据是为了减小实验误差 D．选择完全相同的A、B两支蜡烛是为了验证像距和物距是否相等 8．如图所示，是从平面镜中看到的挂钟，挂钟显示的实际时间为（　　） A．3：00 B．3：30 C．9：00 D．9：30 9．如图所示，小区电梯门内侧的不锈钢墙面可以成像。当居民乘坐电梯时，电梯门关闭，电梯到达后，安全门向两侧打开，关于居民在左右两侧安全门中成像的情况分析正确的是（　　） A．在两侧安全门成的像会比站在电梯里的人略小一点 B．在两侧安全门中都成完整的像，两个像的位置不重合 C．在两侧安全门中各成半个像，合起来成一个完整的像 D．在两侧安全门中都成完整的像，两个像的位置随安全门打开 不会发生变化 10．如图所示，舞蹈演员站在平面镜前训练，下列说法正确的是（　　） A．演员在平面镜中成实像 B．演员远离平面镜时，在平面镜中所成的像变小 C．演员靠近平面镜时，像远离平面镜 D．演员以2m/s的速度运动时，像也以2m/s的速度运动 11．如图所示，将平面镜和铅笔竖直放置在水平桌面上，当铅笔按图示箭头方向转动时，铅笔在平面中所成的像将（　　） A．逆时针转动 B．顺时针向右转动 C．静止不动 D．无法确定 12．如图所示，小汐在检查视力，下列说法正确的是（　　） A．小汐在靠近平面镜时，视力表上字母“E”在镜中的像变大了 B．视力表上字母“E”在平面镜中的像是虚像，不可以呈现在光屏上 C．镜中视力表的像到她的距离为2.1m D．小汐远离平面镜1.5m时，她的像向她远离1.5m 13．如图所示，平面镜M直立在水平地面上，长6cm的铅笔平放在地面上且与平面镜垂直，笔尖离平面镜10cm，现铅笔以2cm/s的速度垂直平面镜向它匀速靠近，则（　　） A．铅笔的像为虚像，且尖端朝右 B．笔尖的像移动速度大于笔尾的像移动速度 C．经过3s，笔尖的像与笔尾的像相距6cm D．将M逆时针转动45°，铅笔的像竖直且尖端朝上 14．为避免司机低头观察汽车仪表盘，忽略路况造成事故，厂商开发出汽车抬头显示系统，如图甲，又叫汽车平视显示系统（HeadUpDisplay），简称HUD。它利用平面镜成像原理，如图乙，汽车仪表安装在驾驶台上、显示面水平朝上，司机平视，借助透明挡风玻璃看到仪表竖直的像。下列说法正确的是（　　） A．显示器越靠近挡风玻璃所成的像越大 B．司机看到像是由于挡风玻璃对光发生了漫反射 C．“路面情况能被车内人看到”属于光的直线传播现象 D．挡风玻璃与水平面的夹角应为45° 15．如图所示为潜水艇的潜望镜结构图。现有一军舰位于S点处，则潜水艇中的人通过潜望镜看到像的位置（　　） A．在图中的A处 B．在图中的B处 C．在图中的C处 D．在图中的D处 16．小明去商场买鞋，站在竖直放置于水平地面上40cm高的试鞋镜前面时，看不到自己穿的鞋的像，如图所示。下列措施中能让他看到镜中鞋的像的是（　　） A．小明离镜子远一些 B．穿着鞋的脚抬高一些 C．将镜子绕底边逆时针旋转一些 D．弯腰或下蹲一些 17．小华站在与水平地面垂直的平面镜M前，如图，现将平面镜竖直向上移动1cm，小华在平面镜中的像将（　　） A．向上移动1cm B．向上移动2cm C．向下移动1cm D．不动 18．如图所示，挂在墙.上一面大镜子与竖直方向成45°角，如图所示，水平地面上一物体以2米/秒的速度水平向右朝平面镜运动，则物体在平面镜中的像的运动方向及运动速度分别是（　　） A．水平向右，4米/秒 B．水平向左，2米/秒 C．竖直向上，4米/秒 D．竖直向下，2米/秒 19．如图所示，平面镜与水平方向成45°角固定在水平桌面上，一小球沿桌面水平向平面镜方向运动，下列关于小球在平面镜里所成的像的说法正确的是（　　） A．像是实像 B．像越来越大 C．像竖直向下运动 D．像水平向右运动 20．如图所示，甲、乙两人分别站立于一面矮墙的两边，若要在天花板上固定一平面镜使两人在图示位置彼此都能看到对方的全身，则所需的最小平面镜的位置应为（　　） A．ae B．bc C．bd D．cd 二、填空题（共10小题）： 21．在“探究平面镜成像特点“实验中，小明用薄玻璃板代替平面镜的目的是　 　；将薄玻璃板　 　放在铺有白纸的水平桌面上，在玻璃板的前面点燃蜡烛A，透过玻璃板观察另一侧蜡烛A的像；再拿另一支外形完全相同的蜡烛B竖直放在玻璃板后面，调整蜡烛B的位置，若与像重合，说明像与物的大小　 　；移去蜡烛B，在其位置上竖立光屏，发现光屏上　 　（选填“能”或“不能”）呈现蜡烛A的像，说明平面镜成的是　 （选填“虚”或“实”）像，将蜡烛靠近玻璃板一段距离，蜡烛的像大小　 　（选填“变大”、“变小”或“不变”）。 22．王涛同学身高1.8m，站在平面镜前5m处，他看到镜中自己的像，他向镜前走了1m，他在镜中的像　 　（选填“变大”、“变小”或“不变”），这时，像到平面镜的距离是　 　m。现将一块和镜面一样大的木板放在镜子后面1m处，这时他　 　（选填“仍能”或“不能”）看到自己在镜中的像。 23．某同学身高1.70m，他站在平面镜前1m处。若他以0.5m/s的速度做远离平面镜的运动时，他的像离开他的速度为　 　m/s，4s末他到平面镜的距离为　 　m；在整个过程中，他的像的大小将　 　（选填“变大”、“变小”或“不变”）。 24．一只小鸟在平静的湖面上4m高处飞过，湖水深2米，小鸟在湖面的“倒影”距小鸟　 m。如果小鸟向湖面俯冲下来捕捉水中的小鱼，那它的像的大小将　（选填“变小”“变大”或“不变”）。 25．如图所示，小红同学做“研究平面镜成像的特点”实验，桌面上竖直放置的玻璃板作为　 　。实验时，小红同学首先要确定好图中蜡烛　 　的位置，然后应移动图中蜡烛　 　找像。当撤去玻璃板后，图中蜡烛　 　将会消失（最后三空均选填“A”、“B”或“C”）。 26．如图所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角、方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。 （1）A点与光屏在水中所成的像是　 　像（选填“虚”或“实”）。 （2）A点与水面相距2m，则A与它在水中的像A'之间的距离为　 　m。 （3）若光斑B向左移动了1.2m，说明水位　 　（选填“上升”或“下降”）了　 　m。 27．如图所示，平面镜以45°角倾斜放在水平面上。一支直立的长12cm铅笔AB，以5cm/s水平速度向平面镜匀速靠近，则此铅笔的像相对平面镜的速度为　cm/s，方向　 　，铅笔像的大小　 　（小于/等于/大于）12cm。 28．小刚用一块较厚的玻璃板M来探究平面镜成像特点，如图所示，图中像A1与像A2是一次实验中同时看到的两个像，它们的大小　 （选填“A1较大”、“A2较大”或“相等”，其中A1是蜡烛通过玻璃板的　 　（选填“P”或“Q”）面所成的像。小刚按照图中的测量方法，测得u＝4.2cm，v＝3.9cm，根据数据可以推算像A1与像A2之间的距离为　 　cm。 29．如图所示，是一条盘山公路，当汽车在AB路段行驶时，司机由于光　 　而看不到BC路段的情况；为了看到BC路段情况，人们利用反射规律，应该在 　（填“A”、“B”或“C”）位置安装一块面镜，根据你所学知识判断，该面镜最好是　 　面镜。 30．我国自主设计建造的500m口径单天线射电望远镜，通过被动接收微弱宇宙射电波来观测天体。它是利用凹面镜对光有　 　（选填“会聚”或“发散”）作用的原理收集宇宙天体发出的光和电波的。凹面镜在反射光时，　 　（选填“遵循”或“不遵循”）光的反射定律。 三、作图题（共7小题）： 31．在图中画出物体AB在平面镜中所成的像A’B’ 32．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）。 33．为了在较小的空间内检查视力，可以令被测者背对视力表观察平面镜M中视力表所成的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。 34．小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。 35．如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。 36．如图所示为某廊道的平面图，廊道的外墙玻璃M在夜色中成了平面镜，小明站在不透明的宣传板P前S点处，通过外墙玻璃看内墙N上的画。请作出小明从外墙玻璃中看到内墙最远位置的光路图。 37．如图，在玻璃板前有一点燃的蜡烛，请画出人眼在E点看到烛焰A点在玻璃板中所成的像A'的光路图。 四、实验探究题（共8小题）： 38．如图是“探究平面镜成像特点”的实验装置． （1）实验中选用玻璃板代替平面镜，主要是为了便于确定像的　 　； （2）在竖立的玻璃板前后点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛A的像完全重合，这种确定像与物大小关系的方法是　 　； A．控制变量法 B．等效替代法 C．转换法 D．寻找普遍规律 （3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是　 　像。（选填“虚”或“实”） 39．用如图所示装置探究平面镜成像的特点。把一张大纸铺在桌面上，纸上竖立一块玻璃板，沿着玻璃板在纸上画一条直线OO1，代表平面镜的位置。 （1）把一支点燃的蜡烛放在玻璃板前面的适当位置，再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板的后面移动，当移动到某位置时，发现该蜡烛与点燃蜡烛的像完全重合。此说明平面镜成的像　 　。（选填序号） A.是虚像 B.大小与物体的大小相等 C.和物体到平面镜的距离相等，和物体连线与镜面垂直 （2）移动点燃的蜡烛分别到A、B、C点，重复（1）中的操作，记录与点燃蜡烛的像重合的A1、B1、C1点，用直线将A、B、C和A1、B1、C1分别连接成三角形，将纸沿OO1对折，发现两个三角形几乎重合。此说明平面镜成的像　 　。（选填序号） A.是虚像 B.大小与物体的大小相等 C.和物体到平面镜的距离相等，和物体连线与镜面垂直 （3）有同学在实验过程中，观察到点燃蜡烛的像好像总是“悬浮”在纸面上方。造成该现象的原因可能是　 　。（选填序号） A.玻璃板太厚 B.玻璃板未垂直桌面，且偏离点燃蜡烛一侧 C.玻璃板未垂直桌面，且偏向点燃蜡烛一侧 40．利用图甲装置探究“平面镜成像的特点”。 （1）在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把点燃的蜡烛A放在玻璃板前面，拿　 　（选填“点燃”或“未点燃”）的蜡烛B竖立在玻璃板后面移动，直到看上去蜡烛B跟　 　完全重合。 （2）为了探究平面镜成像的虚实，将一张白卡片竖直放在蜡烛B所在的位置，应在玻璃板　后　（选填“前”或“后”）面观察白卡片上是否有A的像。 （3）图乙是小明某次测量蜡烛A到平面镜的距离为　 　cm；将蜡烛靠近玻璃板一些，像的大小将　 　（选填“变大”、“变小”或“不变”）。 （4）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像大致位置在图中的 　　 （选填①或②）处。 41．在“探究平面镜成像特点”的实验中，采用如图甲所示装置进行实验。 （1）实验室提供较厚和较薄的两块玻璃板，为保证实验效果，应选择　 　（选填“较薄”或“较厚”）的玻璃板做实验；选用两支相同的蜡烛，是为了比较像和物体的　 　关系。 （2）在竖立的玻璃板前点燃蜡烛A，将　 　（选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面并移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合。 （3）移去蜡烛B，在蜡烛B原来位置上放置一块光屏，光屏上　 　（选填“能”或“不能”）呈现蜡烛A的像。 （4）如图乙所示，一枚硬币放在竖直的平面镜前，硬币的像在α处；将平面镜平移至如图丙所示的位置时，硬币的成像情况是　 （填字母代号）。 A.硬币成像在α处 B.硬币成像在b处 C.硬币成像在c处 D.硬币无法通过平面镜成像 42．小明利用下列实验器材完成了“平面镜成像特点”和“光的反射定律”实验的探究，下面是小明探究实验的过程： （1）在“探究平面镜成像特点”的实验时，所用的实验器材有透明玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B，如图甲所示： ①在玻璃板前面放一支点燃的蜡烛A，再拿一支未点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡烛A的像重合，这样做是为了比较　 　关系； ②若用光屏替代蜡烛B，在光屏上　 　（选题“能”或“不能”）观察到蜡烛A的像，说明平面镜成的是　 　（选填“实”或“虚”）像； ③将蜡烛A远离平面镜，观察到蜡烛A的像　 　（选填“变大”、“变小”或“不变”）。 （2）在“探究光的反射定律”时，将一块平面镜放在水平桌面上，再把一张硬纸板竖直放在平面镜M上，硬纸板由可以绕ON折转的 E、F两块板组成。让一束光贴着硬纸板左侧的E板沿AO方向射到O点，在右侧F板上能看到反射光线OB，如图乙所示：①实验时从硬纸板前不同的方向都能看到入射光线，这是因为光在硬纸板上发生了　 　（选填“镜面”或“漫”）反射； ②若将F板向后折转一定的角度，则在F板上　 　（选填“能”或“不能”）看到反射光线，此时反射光线和入射光线　 　（选填“在”或“不在”）同一平面内； ③如果将光线沿着BO方向射向平面镜时，反射光线沿着OA方向射出，这说明在光的反射现象中，　 　。 43．如图是“探究平面镜成像特点”的情景：竖立的茶色玻璃板下方放一张白色的方格纸，玻璃板与桌面垂直；两支完全相同的蜡烛A、B，以蜡烛A为成像物体。 （1）在实验中，为了使实验的效果更好，实验室内光线应　 　（较亮/较暗）一些；玻璃板代替平面镜，此时成像的清晰度要比平面镜　 　（好一些/差一些）； （2）把点燃的蜡烛A放在玻璃板的前面，该同学应在玻璃板　 　（前面/后面）观察蜡烛A经玻璃板　 　（反射/折射）所成的像； （3）再拿蜡烛B放在玻璃板　 　（前面/后面）移动，直到看上去跟蜡烛A的像完全重合；若此时观察者往右平移一小段距离在P处观察，蜡烛B与蜡烛A的像　 　（还是重合/不再重合）； （4）减小蜡烛A到玻璃板的距离，像的大小　 　（变大/变小/不变），若在玻璃板和蜡烛B之间放一块纸板，此时在玻璃板中　 　（能/不能）看到A的像； （5）实验中，细心的同学可以看到蜡烛A通过玻璃板成两个像，其中距离观察者较远的像较暗。远处的像是来自于蜡烛A的入射光经过玻璃板　 　。 A.一次反射、两次折射形成的 B.一次反射、一次折射形成的 C.两次反射、一次折射形成的 D.两次反射、两次折射形成的 44．在“探究平面镜成像特点”的活动中：实验室提供了如下器材： ①厚为2mm的半透明玻璃、②厚为5mm的透明玻璃、③刻度尺、④光屏、⑤两支相同的蜡烛A和B、⑥火柴． （1）探究活动中应选用的玻璃板是　 　（填序号）。 （2）小红同学在做此实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图甲所示，在此实验中：选取两段完全相同的蜡烛是为了比较像与物的　 　关系。 （3）当蜡烛B与蜡烛A的像完全重合后，移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上　 　接收到蜡烛烛焰的像（选填“能”或“不能”）。由此可知，平面镜所成的像是　 　像（选填“实”或“虚”） （4）小红将蜡烛逐渐远离玻璃板时，像的大小　 　（填“变大”、“变小”或“不变”）。 （5）经过三次实验后，在白纸上记录了像与物对应的位置，如图乙所示，接下来的操作是：将对应的　 　相连，判断连线是否与镜面垂直，同时测出　 　进行比较，从而找到平面镜成像的一般规律。 45．如图1是“探究平面镜成像特点”的实验装置图。 （1）实验室提供了厚薄不同的两块玻璃板，你应选择　 　（厚/薄）玻璃板进行实验； （2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B（与蜡烛A大小相同）竖立在玻璃板后面移动，人眼一直在玻璃板的　 　（前侧/后侧）观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是　 　（控制变量法/等效替代法/转换法）： （3）移去蜡烛B，在其原来位置上放置一块光屏，直接观察光屏，光屏上　 　（能/不能）出现蜡烛的像，说明物体通过平面镜所成的像是　 　（虚/实）像： （4）实验时，将蜡烛A逐渐靠近玻璃板时，它的像的大小　 　（变大/不变/变小）； （5）实验中，让玻璃板沿OO′轴（如图中玻璃板与桌面的接触部分）方向水平向右移动，结果他发现镜中的像相对于A　 　（向右/向左/不）移动，他又将玻璃板绕OO′轴转向自己，发现镜中的像　 　（转向自己/转离自己/不动）。 （6）小刚根据所学的平面镜知识，设计了如2图所示为水位测量仪的示意图，A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。若A点与水面相距3m，则A与它在水中的像A′之间的距离为　 　m；若光斑B向左移动了1m，说明水位　 　（上升/下降）了。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
