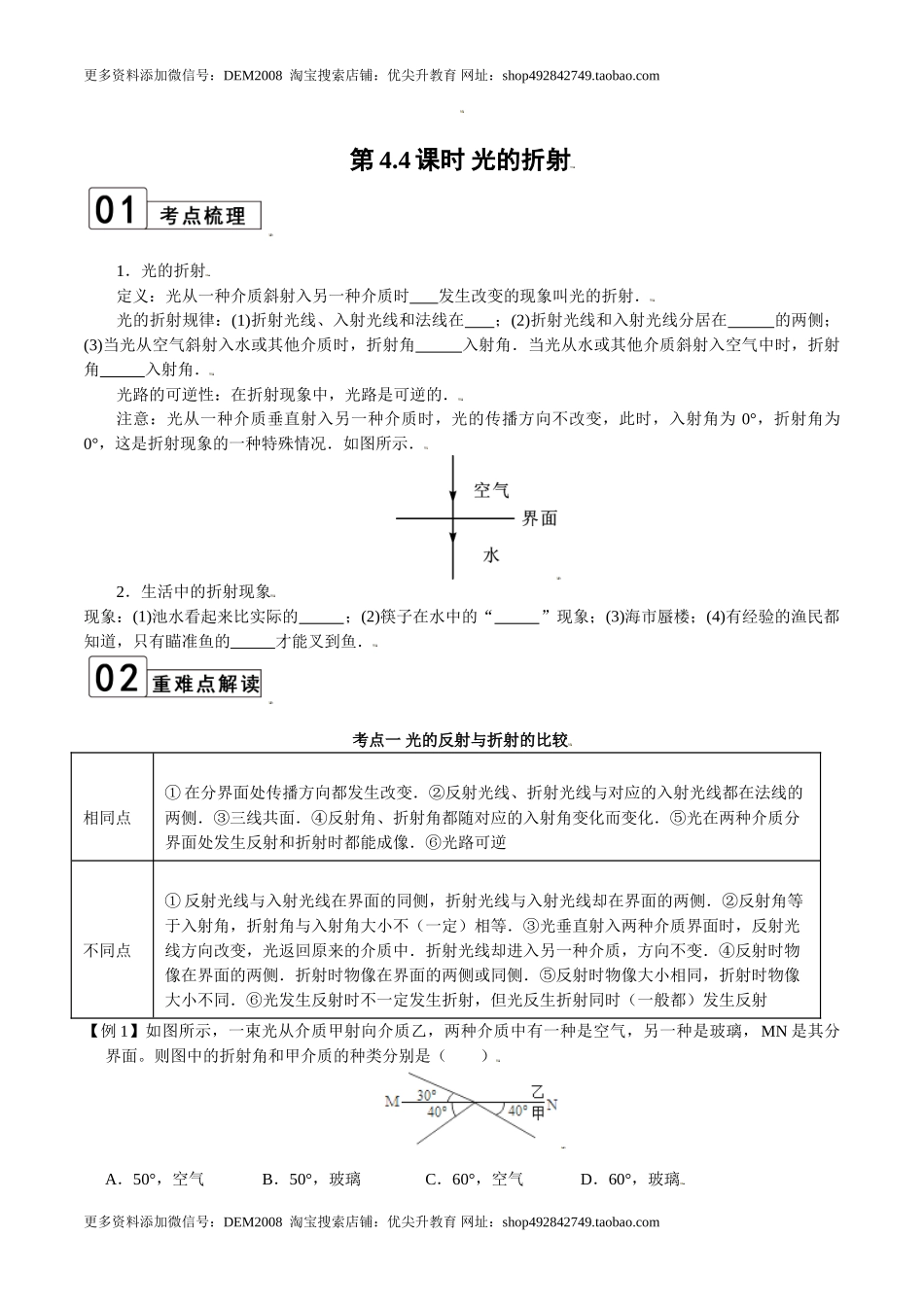

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 第4.4课时 光的折射 1．光的折射 定义：光从一种介质斜射入另一种介质时 发生改变的现象叫光的折射． 光的折射规律：(1)折射光线、入射光线和法线在 ；(2)折射光线和入射光线分居在 的两侧；(3)当光从空气斜射入水或其他介质时，折射角 入射角．当光从水或其他介质斜射入空气中时，折射角 入射角． 光路的可逆性：在折射现象中，光路是可逆的． 注意：光从一种介质垂直射入另一种介质时，光的传播方向不改变，此时，入射角为0°，折射角为0°，这是折射现象的一种特殊情况．如图所示． 2．生活中的折射现象 现象：(1)池水看起来比实际的 ；(2)筷子在水中的“ ”现象；(3)海市蜃楼；(4)有经验的渔民都知道，只有瞄准鱼的 才能叉到鱼． 考点一 光的反射与折射的比较 相同点 ①在分界面处传播方向都发生改变．②反射光线、折射光线与对应的入射光线都在法线的两侧．③三线共面．④反射角、折射角都随对应的入射角变化而变化．⑤光在两种介质分界面处发生反射和折射时都能成像．⑥光路可逆 不同点 ①反射光线与入射光线在界面的同侧，折射光线与入射光线却在界面的两侧．②反射角等于入射角，折射角与入射角大小不（一定）相等．③光垂直射入两种介质界面时，反射光线方向改变，光返回原来的介质中．折射光线却进入另一种介质，方向不变．④反射时物像在界面的两侧．折射时物像在界面的两侧或同侧．⑤反射时物像大小相同，折射时物像大小不同．⑥光发生反射时不一定发生折射，但光反生折射同时（一般都）发生反射 【例1】如图所示，一束光从介质甲射向介质乙，两种介质中有一种是空气，另一种是玻璃，MN是其分界面。则图中的折射角和甲介质的种类分别是（　　） A．50°，空气 B．50°，玻璃 C．60°，空气 D．60°，玻璃 【变式1】有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部都产生一个光斑O如图所示，下列操作使光斑向左移动的是（　　） A．保持水面高度不变使激光笔向右平移 B．保持激光射入角度不变使水面上升 C．保持激光射入角度不变使水面下降 D．保持水面高度和入射点不变使激光入射角增大 【变式2】太阳光穿过地球大气层时会发生折射，如果没有这层大气，会出现（　　） A．日出会提前，日落会延迟 B．日出和日落都会提前 C．日出会延迟，日落会提前 D．日出和日落都会延迟 考点二 生活中的折射现象 现象 分析 池底（或水中物体）的光线由水中斜射入空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了（或变高了、变短、弯折了） 水上的物体反射的光从空气进入水中，发生折射，折射角小于入射角，折射光线靠近法线，向下偏折，所以潜水员看到的树的位置比实际位置偏高 两次折射后，入射光线与第二次折射光线平行，于是钢笔“错位”了 海市蜃楼是一种光学幻景，是地球上物体反射的光经大气折射而形成的虚像 易错提示：从一种介质看另一种介质中的物体，所看到的都不是物体本身，而是由于折射而形成的物体的虚像． 【例2】十一期间，小明在临沂极地海洋世界观看了精彩的“美人鱼”表演，看到的“美人鱼”是（　　） A．光的反射形成的实像 B．光的反射形成的虚像 C．光的折射形成的实像 D．光的折射形成的虚像 【变式3】小明同学在湖边漫步，当他走到岸边的A处时，看到湖中B点处有一条鱼在游动，如图所示。请你在如图中大致画出小明看到鱼时的光路图。 【变式4】如图所示，在碗底放一枚硬币，把碗移到眼睛刚好看不到硬币的地方，保持眼睛和碗的位置不变，请一位同学向碗里缓慢加水后，又能看到硬币，其实看到的是硬币的　 　像（填“实”或“虚”），产生这种现象的原因是　 　，试画出加水后眼睛看到硬币的光路图。 1．将筷子竖直插入装水的玻璃杯内，从俯视图中的P点沿水平方向看到的应该是如图所示哪个图中的情形（　　） A．B．C．D． 2．下列实例中，属于光的折射现象的是（　　） A．阳光穿透茂密的树叶间隙，在地面形成圆形光斑 B．人在路灯下行走，地面上会出现人的影子 C．斜插在水中的筷子“变弯”了 D．湖边垂柳在湖面形成美丽的倒影 3．一束光线从空气中斜射向水面时，则（　　） A．只发生折射现象，折射角小于入射角 B．只发生折射现象，折射角大于入射角 C．同时发生反射和折射现象，折射角小于入射角 D．同时发生反射和折射现象，折射角大于入射角 4．在均匀木条一端缠上一小段铁丝后，放在一个装有水的大玻璃缸内，恰能竖直漂在水面，其中露出水面部分长度为l1，浸没在水中的部分长度为l2，那么从水面上斜着看下去（　　） A．l1看起来变短了些，l2不变 B．l1和l2看起来都不变 C．l1和l2看起来都变短了许多 D．l1长度不变，l2看起来变短 5．如图所示，用一激光射至空水槽的O点，向水槽内注入一些水，则可以看到水槽底部的光斑（　　） A．向左边移动 B．向右边移动 C．不移动 D．无法判断 6．如图，A是水中的一个发光点，从A发出一条光线经平面镜反射后，反射光线通过B点，并在水面处发生折射。请画出入射光线、反射光线和折射光线的大致方向。 7．一束光从空气射入水中，用箭头标出光前进的方向，注明入射光线和折射光线。 8．小明做了如下实验：照如图那样，让一束光沿半圆形玻璃砖的半径射到直边上，可以看到一部分光线从玻璃砖的直边上折射到空气中，另一部分光线反射射入玻璃砖内。 在实验中，发现折射角比入射角大，而且逐渐增大光的入射角，将看到折射光线离法线越来越　 　，而且光强越来越弱，反射光强越来越强。当入射角增大到某一角度，使折射角达到90°时，　 　光线就消失了，只剩下　 　光线。 小明同学继续对这个问题进行研究，他让光从半圆形玻璃砖直边上射入玻璃砖，则由于折射角小于入射角，就找不到前面实验中出现的现象。 他把这个发现请教了物理老师，老师告诉他们这种现象叫做全反射。折射角变成了90°时的入射角，叫做临界角。 他又用水进行了实验，让光从水中射向水面、再让光从水面入射到水中，得到了同样的结论。 根据上面小明的探究和已学过的知识，请总结一下发生全反射的条件是： ①　 　，②　 　。 9．如下图所示，试画出光通过三棱镜时两次折射的大致光路，并画出相应的法线。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
