第5章 透镜及其应用（B卷·能力提升）（解析版）（人教版）.docx

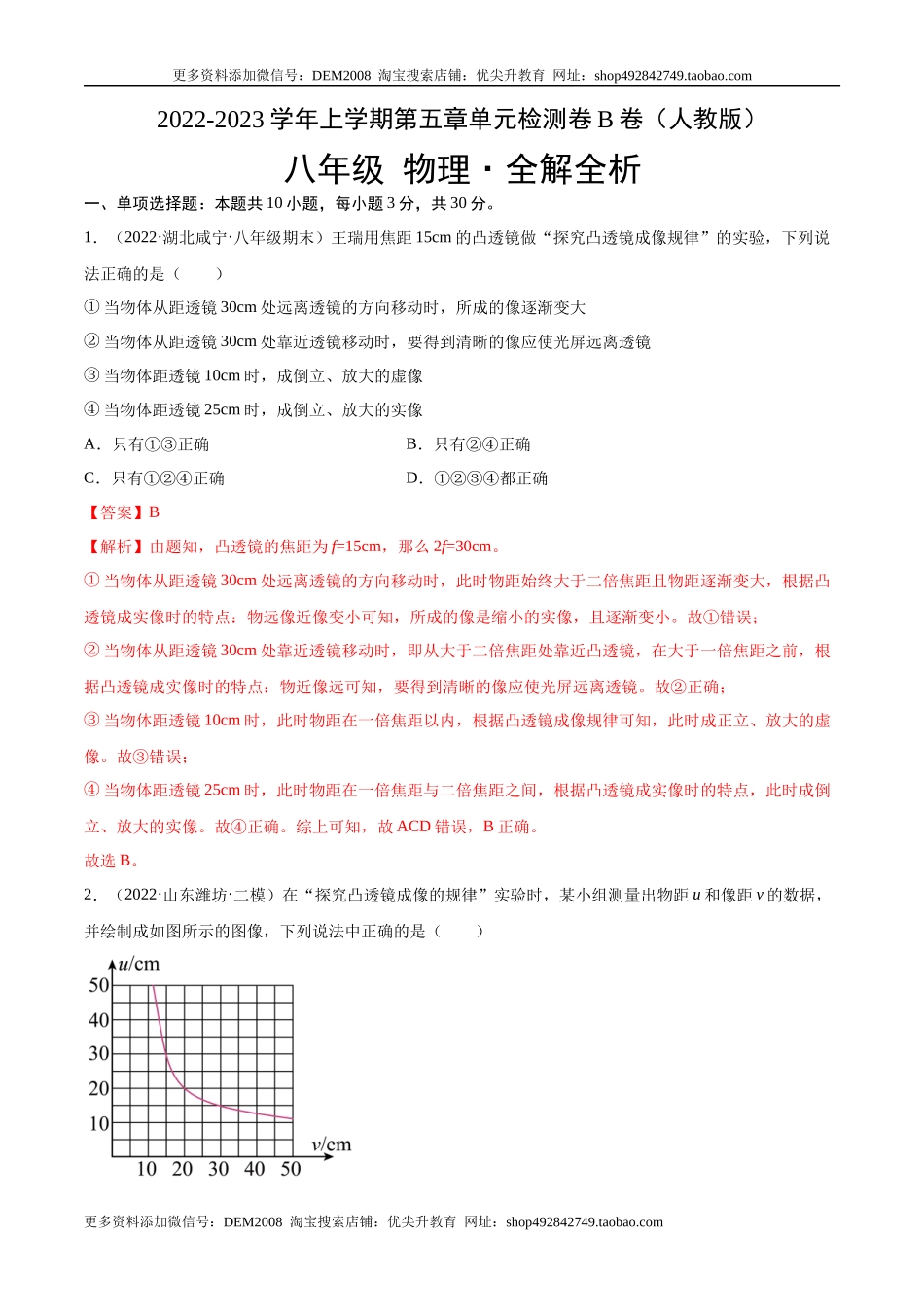

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023学年上学期第五章单元检测卷B卷（人教版） 八年级 物理·全解全析 一、单项选择题：本题共10小题，每小题3分，共30分。 1．（2022·湖北咸宁·八年级期末）王瑞用焦距15cm的凸透镜做“探究凸透镜成像规律”的实验，下列说法正确的是（　　） ①当物体从距透镜30cm处远离透镜的方向移动时，所成的像逐渐变大 ②当物体从距透镜30cm处靠近透镜移动时，要得到清晰的像应使光屏远离透镜 ③当物体距透镜10cm时，成倒立、放大的虚像 ④当物体距透镜25cm时，成倒立、放大的实像 A．只有①③正确 B．只有②④正确 C．只有①②④正确 D．①②③④都正确 【答案】B 【解析】由题知，凸透镜的焦距为f=15cm，那么2f=30cm。 ①当物体从距透镜30cm处远离透镜的方向移动时，此时物距始终大于二倍焦距且物距逐渐变大，根据凸透镜成实像时的特点：物远像近像变小可知，所成的像是缩小的实像，且逐渐变小。故①错误； ②当物体从距透镜30cm处靠近透镜移动时，即从大于二倍焦距处靠近凸透镜，在大于一倍焦距之前，根据凸透镜成实像时的特点：物近像远可知，要得到清晰的像应使光屏远离透镜。故②正确； ③当物体距透镜10cm时，此时物距在一倍焦距以内，根据凸透镜成像规律可知，此时成正立、放大的虚像。故③错误； ④当物体距透镜25cm时，此时物距在一倍焦距与二倍焦距之间，根据凸透镜成实像时的特点，此时成倒立、放大的实像。故④正确。综上可知，故ACD错误，B正确。 故选B。 2．（2022·山东潍坊·二模）在“探究凸透镜成像的规律”实验时，某小组测量出物距u和像距v的数据，并绘制成如图所示的图像，下列说法中正确的是（　　） A．该凸透镜的焦距f=20cm B．当物距u=30cm时，成倒立、放大的实像，投影仪利用了这条规律 C．当物距u=15cm时，成倒立、缩小的实像，照相机利用了这条规律 D．物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会变大 【答案】D 【解析】A．据凸透镜成像规律可知，当 u=v=2f 时，凸透镜成倒立、等大的实像。由图可知 u=v=2f=20cm 所以f=10cm，故A错误； B．当物距u=30cm时，u>2f，成倒立、缩小的实像，应用于照相机，故B错误； C．当物距u=15cm时 f＜u＜2f 成倒立、放大的实像，应用于投影仪，故C错误； D．物体从距凸透镜30cm处移动到15cm处的过程中，物距大于焦距，成实像，凸透镜成实像时，物距减小，像距增大，像变大，故D正确。 故选D。 3．（2022·陕西榆林·八年级期末）如图所示为车电子后视镜通过摄像头成像，将车侧后方路况呈现在显示屏上，下列说法正确的是（　　） A．摄像头的镜头相当于一个凹透镜 B．摄像头成的是正立、缩小的虚像 C．在拍摄成像时，物体在摄像头两倍焦距内 D．当侧后方车靠近摄像头时，显示屏上车的像变大 【答案】D 【解析】ABC．摄像头的镜头是一个凸透镜，摄像头的成像原理与照相机相同，当物体在二倍焦距之外（即物距大于二倍焦距），成倒立、缩小的实像，故ABC错误； D．凸透镜成实像时，物近像远像变大。当侧后方车靠近摄像头时，物距变小，像距变大，则显示屏上车的像变大，故D正确。 故选D。 4．（2022·河南濮阳·一模）2021年河南春晚《唐宫夜宴》演出后迅速火遍全国。如图所示为固定摄像机拍摄演员表演时的情景。则下列说法正确的是（　　） A．摄像机成像的原理是光的反射 B．演员在摄像机感光元件上成正立缩小的实像 C．演员位于摄像机镜头二倍焦距之外 D．演员靠近摄像机时，感光元件上的像变小 【答案】C 【解析】A．摄像机的镜头是一个凸透镜，摄像机成像的原理是光的折射，故A错误； BC．摄像机镜头相当于一个凸透镜，当物距u＞2f时，凸透镜成倒立、缩小的实像，故B错误，C正确； D．凸透镜成实像时，物近像远像变大，因此演员靠近摄像机时，感光元件上的像变大，故D错误。 故选C。 5．（2022·北京房山·八年级期末）小安在做探究凸透镜成像规律的实验时，将焦距为10cm的凸透镜A固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏至65cm刻度线处，烛焰在光屏上成清晰的像，如图所示。下列说法中正确的是（　　） A．如图所示的实验现象，可以说明幻灯机的成像特点 B．若将蜡烛移至距凸透镜35cm刻度线处，移动光屏，直到光屏上呈现烛焰清晰的像，此时像距和像的大小都变大 C．若将蜡烛移至光具座上45cm刻度线处，从透镜的右侧通过透镜可看到烛焰倒立的像 D．在图中，把透镜B放在蜡烛与凸透镜A之间适当位置（图中未画出），将光屏向凸透镜A的方向移动才能呈现烛焰清晰的像，说明透镜B对光线有会聚作用 【答案】D 【解析】A．由图可知，此时物距为 u=50.0cm-20.0cm=30.0cm u>2f，根据凸透镜成像规律可知，烛焰成倒立、缩小的实像，利用此原理制成了照相机，故A错误； B．将蜡烛移至距凸透镜35cm刻度线处，即物距变小，则像距变大，同时像也变大，故B 错误； C．将蜡烛移至光具座上45cm刻度线处，此时物距为 u′=5.0.0cm-45.0cm=5.0cm u<f，成正立、放大的虚像，从透镜的右侧通过透镜可看到烛焰正立的像，故C错误； D．将光屏向凸透镜A的方向移动才能呈现烛焰清晰的像，说明烛焰的像更靠近了凸透镜，这是因为放置的透镜可以会聚光线，故D正确。 故选D。 6．（2022·河南商丘·二模）正常人的眼睛具有很强的自我调节功能，可以使远处和近处的物体都成像在视网膜上。以下说法正确的是（　　） A．当我们从看远处物体改为看近处物体时，晶状体焦距变短 B．当我们从看远处物体改为看近处物体时，晶状体凸度变小 C．正常人看很远处物体时分辨不清，是由于物体不能在视网膜上成清晰的像 D．人眼晶状体凸度过大时为近视眼，应佩戴凸透镜制作的眼镜进行矫正 【答案】A 【解析】AB．当我们从看远处物体变为看近处物体时，物距变小，像距变大，眼睛的晶状体是一个焦距可调的凸透镜，为了使近处的物体成像在视网膜上，需要增大眼睛的聚光能力，增大晶状体的凸度，使焦距变短，凸度变大，故A正确，B错误； C．正常人看远处物体时模糊不清，并不是因为不能成清晰的像，只是物距太远了，导致视网膜成像很小看不清，故C错误； D．人眼晶状体太厚，聚光能力太能，即凸度太大时，是近视眼，应佩戴凹透镜进行矫正，故D错误。 故选A。 7．（2022·四川·成都七中二模）使用光学仪器时常常需要调节，下列哪些措施是正确的（　　） A．用放大镜看地图，为了使地图放的大些，应将放大镜与地图之间的距离调大些 B．照相机对着某人照相时，底片上恰好呈现清晰的全身像，如果要拍出清晰的半身像，只要将照相机向他移动适当的距离 C．摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调长了一些 D．如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往后移动一定距离，同时将幻灯片与镜头之间的距离调长一些 【答案】A 【解析】A．用放大镜看地图时，是利用凸透镜成正立、放大的虚像，凸透镜成虚像时，物距越大，像越大，即需要增大放大镜和地图之间的距离，故A正确； B．照相机对着某人照相时，底片上恰好呈现清晰的全身像，如果要拍出清晰的半身像，即所成的像变大，根据凸透镜的动态成像规律，物近像远像变大，物距应该变小，要将照相机向他移动适当的距离，并且底片应该远离凸透镜，故B错误； C．摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，即所成的像变小，根据凸透镜的动态成像规律，物远像近像变小，物距应该变大，他应该后退好几步，并且照相机暗箱长度调短一些，故C错误； D．如果幻灯机银幕上呈现的清晰画面太小，即所成的清晰像要变大，根据凸透镜的动态成像规律，物近像远像变大，幻灯机应该远离银幕，即应将幻灯机往后移动一定距离，同时将幻灯片与镜头之间的距离调短一些，故D错误。 故选A。 8．（2022·河南·商丘市第一中学模拟预测）张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜的成像规律”，当蜡烛、凸透镜、光屏位置如图乙所示时，在光屏上可成清晰的像，下列说法正确的是（　　） A．凸透镜的焦距是20cm B．图乙中烛焰成的是倒立、放大的像 C．眼睛的成像特点与图乙中成像的特点相同 D．保持蜡烛和光屏位置不变，将透镜向左移，可再次在光屏上成清晰的像 【答案】B 【解析】A．平行于主光轴的光线经凸透镜折射后将会聚于焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距 凸透镜的焦距是10.0cm，故A错误； B．图乙中，物距，物距在一倍焦距和二倍焦距之间，在光屏上可成清晰的像，由凸透镜成像规律可知，图乙中烛焰成的是倒立、放大的实像，故B正确； C．眼睛的成像原理和照相机相同，成倒立、缩小的实像，图乙中成的是倒立、放大的实像，故C错误； D．保持蜡烛和光屏位置不变，物距在一倍焦距和二倍焦距之间，像距大于两倍焦距，成倒立、放大的实像，将透镜向左移，物距变小，像距变大，物距变化量等于像距变化量，根据凸透镜成像规律，成放大的实像时，像距的变化量要大于物距变化量，所以在凸透镜向左移，不可能在蜡烛和光屏不变的情况成清晰的像，故D错误。 故选B。 9．（2022·江苏扬州·一模）“牛转乾坤”小组在物理实验室用光具座做凸透镜成像实验时，调节的过程中无意间发现光屏上出现了一扇“窗户”，此时同学们留意了一下光屏到凸透镜的距离为16cm，同时“窗户”偏光屏上侧，为了使“窗户”的像能成在光屏中央，以下操作可达到目的的是（　　） A．将光屏往下移 B．将凸透镜往下移 C．将蜡烛往下移 D．以上三种方法都可以 【答案】B 【解析】同时“窗户”偏光屏上侧，说明烛焰的中心与凸透镜的中心的连线向上偏移。 A．仅仅将光屏往下移，烛焰的位置不变，凸透镜的位置不变，根据通过光心的传播光线不变，故像的位置不变，故仍然偏上，故A不符合题意； B．将凸透镜往下移，烛焰的中心与凸透镜的中心的连线向下移动，故可以将像下移，故B符合题意； CD．将蜡烛往下移，烛焰的中心与凸透镜的中心的连线更向上偏，像上移，故CD不符合题意。 故选B。 10．（2022·辽宁沈阳·八年级期末）在玻璃杯（其厚度不计）的杯底放一枚硬币。装满水后将杯子端到眼睛的高度，再慢慢下移。当杯子下移到某一位置时，如图所示，可以看到大小不同的“两枚硬币”。关于这个现象说法正确的是（　　） A．看到水中的“小硬币”，是光从空气射向水时发生了折射 B．“小硬币”是物体成的实像 C．“大、小硬币”都是虚像 D．看到的“大硬币”是由光的反射形成的放大实像 【答案】C 【解析】装满水的玻璃杯相当于一个凸透镜，当杯子下移到某一位置时，因为硬币在凸透镜的一倍焦距以内，硬币反射的光经玻璃杯的折射进入人眼，人眼看到了玻璃杯成的正立、放大的虚像；水中的硬币反射的光从水中斜射向空气时，在水面处发生折射，折射角大于入射角，折射光线偏离法线，折射光恰好能进入人眼，人眼看到了位置偏浅的硬币的虚像。综上所述，看到水中的“小硬币”，是光从水中斜射向空气时，在水面处发生折射，“大、小硬币”都是虚像，看到的“大硬币”是由光的折射形成的正立、放大的虚像。 故选C。 第Ⅱ卷 二、填空题。（每空2分，26分） 11．（2022·云南昆明·八年级期末）如图所示，烛焰在光屏上成清晰的像（像未画出），蜡烛距离凸透镜10cm，则凸透镜的焦距可能是 ___________cm（选填“4”、“8”或“12”）。若在蜡烛和透镜间放一个镜片，光屏要靠近凸透镜才能重新得到清晰的像，该镜片能矫正 ___________视眼。 【答案】     4     远 【解析】[1]由图可知，物距大于像距，烛焰在光屏上成清晰的像，此时的像为倒立缩小的实像，则物距 u=10cm>2f 解得 f<5cm 由此可知，8cm、12cm不符合要求，只有4cm符合，即凸透镜的焦距可能是4cm。 [2]若在蜡烛和透镜间放一个镜片，光屏要靠近凸透镜才能重新得到清晰的像，说明此镜片对光线有会聚作用，则此镜片是凸透镜，凸透镜可以矫正远视眼。 12．（2022·安徽·马鞍山市成功学校二模）某小组利用如图所示装置，做“探究凸透镜成像规律”实验：在探究某种成像特点时，由于蜡烛燃烧变短，像呈现在光屏的上方边缘处，如图乙所示。此时应将凸透镜向 ___________移动，小明如此操作，光屏上刚好呈现出蜡烛清晰的像，则凸透镜的焦距为 ___________cm。 【答案】     下     10.0 【解析】[1]实验一段时间后，蜡烛变短，像移动到光屏的上方，根据过光心的光线传播方向不变，要让像重新回到光屏中央，可将蜡烛向上移动、将光屏向上移动、将凸透镜向下移动。 [2]由图可知，此时u=v=20.0cm，光屏上呈现清晰的像，此时成像为倒立等大的实像，故有 u=v=2f=20.0cm 则凸透镜的焦距为 f=10.0cm 13．（2022·黑龙江鹤岗·模拟预测）阳台晾衣服时，小红通过滞留在衣服挂上的一滴水看到了对面楼房的缩小版全景，这个现象说明了小水滴相当于一个___________镜，成像的原理相当于光学仪器___________。 【答案】     凸透镜     照相机 【解析】[1]水滴中间厚，边缘薄，相当于凸透镜。 [2]根据凸透镜成像规律可知，当物距大于二倍焦距时，成倒立缩小的实像，照相机就是应用这一成像规律。对面房屋距水滴的距离较远，大于水滴的二倍焦距，透过水滴看到房屋的缩小版，故水滴的成像原理与光学仪器照相机相同。 14．（2022·湖北宜昌·八年级期末）当我们刚看了近处的物体再看远处物体时，眼睛的晶状体变_________（选填“厚”、“薄”），远视眼镜片不小心被摔成三、四片，碎片__________（填“能”或“不能”）起会聚光线的作用。 【答案】     薄     能 【解析】[1]当我们刚看了近处的物体再看远处物体时，为了使所成的像落在视网膜上，则眼睛的晶状体变薄，并对光线的折射能力变弱。 [2]远视眼镜是凸透镜，远视眼镜片不小心被摔成三、四片，碎片对光仍然具有偏折能力，即碎片仍能起到会聚光线的作用。 15．（2022·湖北武汉·八年级期末）在一个圆柱形的玻璃瓶里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，将铅笔由靠近玻璃瓶的位置向远处慢慢的移动，如图甲所示，这个装满水的圆柱形的玻璃瓶对光线具有______作用（选填“发散”、“会聚”或者“平行”）。如图乙所示，透过玻璃瓶不可能看到的现象是______（选填字母）。 【答案】     会聚     B 【解析】[1]装满水的玻璃瓶相当于一个凸透镜，对光线有会聚作用。 [2]当笔离玻璃瓶较近时，玻璃瓶相当于放大镜，成正立放大的虚像；当笔离玻璃瓶较远时（物距大于焦距），成倒立的实像；当铅笔由靠近瓶子的位置逐渐远离时，先成虚像后成实像，且虚像是正立的、实像是倒立的，所以到达某一位置时，笔尖会突然改变方向；凸透镜成虚像时，物远像远像变大（即越靠近焦点，虚像越大）；凸透镜成实像时，物远像近像变小，所以，把笔由靠近玻璃瓶的位置向远处慢慢移动时，笔先变长变大，后变短变小；由此可知，不会观察到的现象是笔尖朝向相同且等大的铅笔。故B符合题意，ACD不符合题意。 故选B。 16．（2022·山东济宁·八年级期末）小白用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；将光屏靠近水凸透镜，光屏上再次得到清晰的像，此过程模拟的是________的成因，该眼睛用_______ 进行矫正。 【答案】     近视眼     凹透镜 【解析】[1]当用注射器向胶膜内注水，水凸透镜的凸起程度增加，焦距变小，会聚能力增强，使像向水透镜靠近，光屏上原来清晰的像变模糊了；将光屏靠近水凸透镜，光屏上再次得到清晰的像，这说明像成在光屏的前方，这是近视眼的成因。 [2]近视眼是由于晶状体对光线会聚能力太强，由于凹透镜对光线具有发散作用，所以可以用凹透镜矫正近视眼。 17．（2021·浙江·东海实验中学九年级期末）如图所示，位于凸透镜主光轴上某发光点P发出红、黄、绿三色复色光，当用与主光轴相垂直的毛玻璃屏从透镜附近沿轴方向右移动时，在屏上将依次看到 _____亮点。 【答案】绿、黄、红 【解析】凸透镜是玻璃制成的，同一个凸透镜，不同颜色的光波长不同，凸透镜对其折射率不同。玻璃对绿光的折射程度比红光大。也就是说，对于绿光的焦距比红光的小，绿、黄、红光的波长依次增大，折射程度依此减小，所以在屏上将依次看到绿、黄、红亮点。 三、实验探究题（18、19题每空1分，20题每空2分，共21分) 18．（2022·江苏·扬中市外国语中学九年级阶段练习）小方用如图所示装置探究凸透镜成像规律。 （1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰和光屏的中心大致在凸透镜的___________上； （2）如图甲所示，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则该凸透镜的焦距f=___________cm； （3）蜡烛、凸透镜和光屏在光具座上的位置如图乙所示，观察到光屏上有烛焰清晰的像（像未画出），该像是___________（填“放大”、“缩小”、“等大”）的实像，生活中的___________（填“照相机”、“投影仪”、“放大镜”）就是利用这个原理制成的； （4）实验过程中由于蜡烛燃烧变短，为了使烛焰的像再次成在光屏中央，应将凸透镜向___________移动。（填“上”或“下”） （5）小方同学将自己的近视眼镜放在透镜与光源之间，通过来回调节光源和光屏的位置，在光屏上找到一个清晰的像；若此时撤去近视眼镜，保持光源和透镜位置不变，则光屏应向___________（选填“靠近”或“远离”）透镜的方向移动才能再次在光屏上找到清晰的像； （6）小方进行了进一步探究：在图乙的基础上，保持蜡烛和光屏位置不动，让凸透镜以3cm/s的速度在如图乙所在位置向右匀速移动，经过___________s，光屏上会再次呈现清晰的像。 【答案】     主光轴     10.0     放大     投影仪     下     靠近     5 【解析】（1）[1]将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，为使像成在光屏的中央，调整烛焰和光屏的中心及凸透镜的中心在同一高度上，即调整烛焰和光屏的中心大致在凸透镜的主光轴上。 （2）[2]凸透镜对光线起会聚作用，可把平行于主光轴的光线会聚到焦点上；由图知，光屏上出现一个最小最亮的光斑即为凸透镜的焦点，焦点到光心的距离为 20.0cm-10.0cm=10.0cm 则凸透镜的焦距 f=10.0cm （3）[3][4]蜡烛、凸透镜和光屏在光具座上的位置如图乙所示，物距为 u=50.0cm-35.0cm=15.0cm 因物距大于1倍焦距小于2倍焦距，故观察到光屏上有烛焰清晰的像（像未画出），该像是放大的实像，生活中的投影仪就是利用这个原理制成的。 （4）[5]实验中，燃烧的蜡烛逐渐变短，根据过光心的光线传播方向不变可知，光屏上的像逐渐向上移动。为了使像成在光屏的中心，应向下移动凸透镜。 （5）[6]近视眼镜是凹透镜，凹透镜对光线有发散作用，若此时撤去近视眼镜，像会提前会聚，则光屏应向靠近透镜方向移动才能再次在光屏上找到清晰的像。 （6）[7]由图乙可知，此时的 u=15.0cm，v=30.0cm 根据光路可逆可知，当物距等于30.0cm，而像距为15.0cm时，光屏上可成清晰的像，所以需要将凸透镜右移15.0cm，由速度公式可知，需要移动的时间为 19．（2022·全国·八年级课时练习）如图所示，在自制水滴显微镜的实验中 (1)如图甲所示，将小水滴作为显微镜的______镜，其直径约为4mm，它与被观察物体的间距约为10~15mm。 (2)如图甲所示，透过小水滴应该可以看到位于水滴下方白纸上的“箭头”的____（选填“倒立”或“正立”）、______（选填“放大”或“缩小”）的像。如果不是这样，就要调整______之间的距离，或者改变______。 (3)如图乙所示，用凸透镜做______镜，调整好小水滴与被观察物体的距离后，使箭头、小水滴、凸透镜在______上，并且保持凸透镜水平，眼睛不要离得太近，边观察边调节凸透镜的位置，当凸透镜与小水滴的距离适当时，就可以观察到箭头的像，这个像要比图甲所示情况下的像______（选填“大”或“小”）得多。 【答案】     物     倒立     放大     水滴与箭头之间的距离     小水滴的直径（厚度）     目     在同一条直线     大 【解析】(1)[1]如图甲所示，小水滴接近圆形，所以其相当于一个焦距很小的凸透镜，是当作显微镜的物镜来使用的。 (2)[2][3][4][5]显微镜的物镜所成的像是倒立、放大的实像，所以透过小水滴应该可以看到位于水滴下方白纸上“箭头”的倒立、放大的像；若不是这样的像，应适当水滴与箭头之间的距离或改变小水滴的直径（厚度）来成这样的像。 (3)[6]如图乙所示，凸透镜位于小水滴的上方，相当于显微镜的目镜。 [7][8]透过凸透镜去观察小水滴，使箭头、小水滴、凸透镜在同一直线上，此时，凸透镜镜相当于一个放大镜，成的是一个正立、放大的虚像，这个像要比图甲所示情况下的像大的多。 20．（2022·上海嘉定·二模）小嘉做“探究凸透镜成像的规律”实验，他正确组装和调试实验器材，先使蜡烛距凸透镜的距离大于凸透镜的两倍焦距。 ① 他将蜡烛分别置于光具座上的不同位置，并移动光屏，直到光屏上观察到清晰的像，成像情况如图（a）和（b）所示； 分析比较图（a）和（b）中像距、像的大小随物距的变化关系及相关条件，可得出的初步结论是：当物距大于凸透镜的两倍焦距时，物体通过凸透镜成倒立缩小的实像，______。 ② 在实验中，小嘉好奇地把自己的近视眼镜（凹透镜）放在蜡烛和凸透镜之间，移动光屏，发现仍可以在光屏上成像；拿开眼镜后，像变得模糊不清；把光屏向靠近凸透镜的方向移动，又可以得到一个清晰的像。结合上述实验现象和科学课中有关眼球的结构（如图（c）所示）及作用（晶状体和角膜共同的作用相当于凸透镜，视网膜相当于光屏），可推测近视眼患者不戴近视眼镜时看不清远处的物体，可能是因为物体的像成在视网膜的______（选填“前”或“后”）方，依据是______。 【答案】     物距增大，像距减小，像变小     前     见解析 【解析】①[1]由图（a）和（b）知，物距大于像距时，光屏上承接到的是蜡烛缩小、倒立的实像。此时的物距大于二倍焦距。（a）比（b）图的物距小，像距大，像也更大，所以当物距增大时，像距变小，像变小。 ②[2][3]由操作可知，将近视眼镜拿走后，原来能在光屏上成的清晰的像变模糊了，将光屏靠近凸透镜时，又能得到清晰的像，这说明眼镜拿走后，像成在光屏前，而视网膜相当于此操作中的光屏，所以近视眼是远处物体的像成在视网膜前。 四、综合题：本题共3小题，共23分。 21．（9分）（2022·全国·八年级）（1）（3分）如图1所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜________； （2）（6分）眼球中晶状体和角膜的共同作用相当
