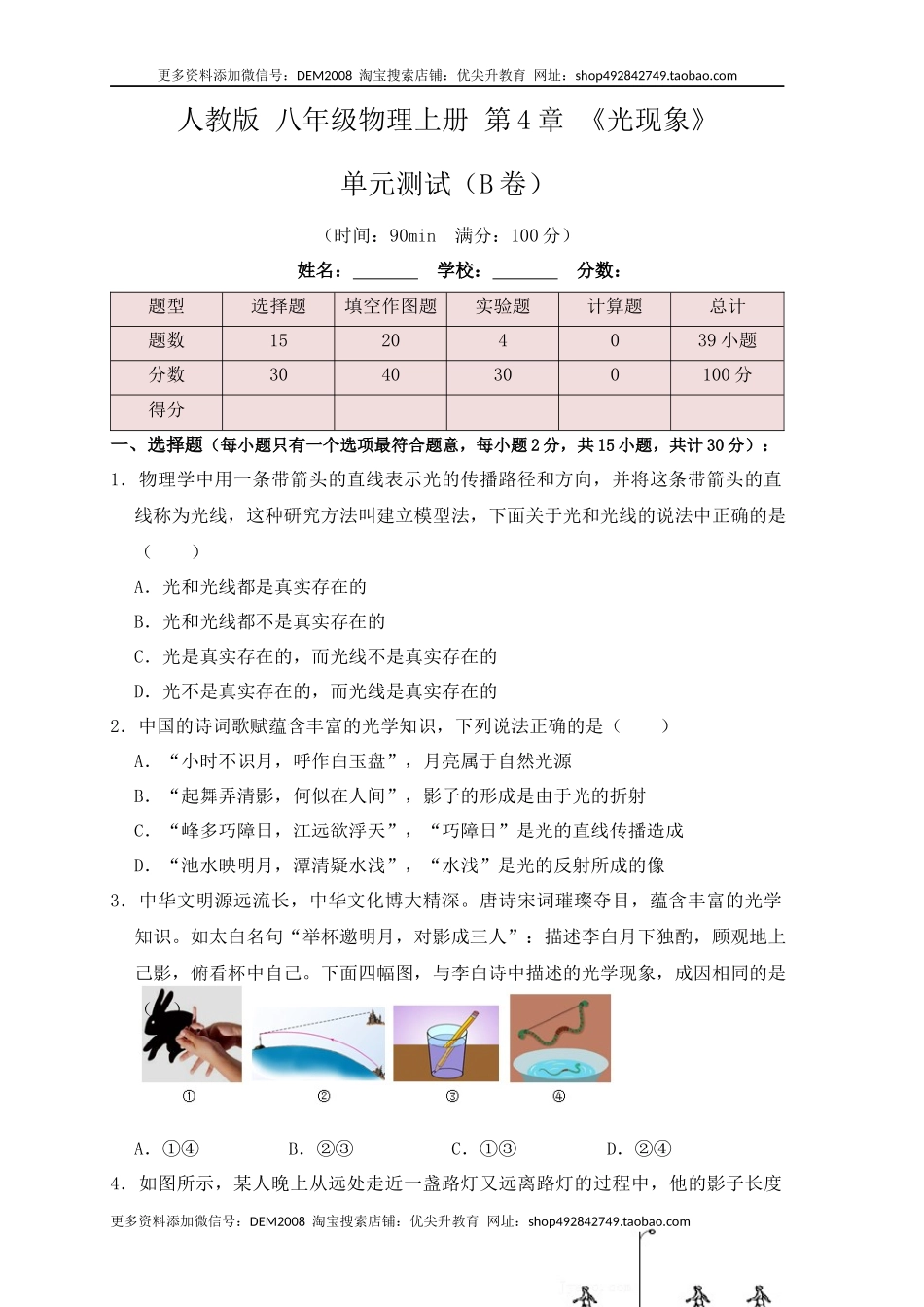

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 人教版 八年级物理上册 第4章 《光现象》 单元测试（B卷） （时间：90min 满分：100分） 姓名： 学校： 分数： 题型 选择题 填空作图题 实验题 计算题 总计 题数 15 20 4 0 39小题 分数 30 40 30 0 100分 得分 一、选择题（每小题只有一个选项最符合题意，每小题2分，共15小题，共计30分）： 1．物理学中用一条带箭头的直线表示光的传播路径和方向，并将这条带箭头的直线称为光线，这种研究方法叫建立模型法，下面关于光和光线的说法中正确的是（　　） A．光和光线都是真实存在的 B．光和光线都不是真实存在的 C．光是真实存在的，而光线不是真实存在的 D．光不是真实存在的，而光线是真实存在的 2．中国的诗词歌赋蕴含丰富的光学知识，下列说法正确的是（　　） A．“小时不识月，呼作白玉盘”，月亮属于自然光源 B．“起舞弄清影，何似在人间”，影子的形成是由于光的折射 C．“峰多巧障日，江远欲浮天”，“巧障日”是光的直线传播造成 D．“池水映明月，潭清疑水浅”，“水浅”是光的反射所成的像 3．中华文明源远流长，中华文化博大精深。唐诗宋词璀璨夺目，蕴含丰富的光学知识。如太白名句“举杯邀明月，对影成三人”：描述李白月下独酌，顾观地上己影，俯看杯中自己。下面四幅图，与李白诗中描述的光学现象，成因相同的是（　） A．①④ B．②③ C．①③ D．②④ 4．如图所示，某人晚上从远处走近一盏路灯又远离路灯的过程中，他的影子长度的变化情况是（　　） A．先变长后变短 B．先变短后变长 C．一直在变长 D．一直在变短 5．下列光现象说法正确的是（　　） A．图a小孔所成像的大小与小孔到光屏的距离有关 B．图b将纸板NOF沿NO边向后折时看不到反射光线，原因是这时没有反射光线 C．图c探究“平面镜成像特点”时，为了便于找到像的位置，实验时应该选平面镜 D．图d插入水中的筷子看起来好像向上弯折，是因为光从空气进入水中发生折射，折射角小于入射角 6．小欢用针孔照相机（即小孔成像实验装置）观察蜡烛的烛焰，若保持小孔和蜡烛的烛焰位置不变，如图所示。则下列分析正确的是（　　） A．若内筒位置不变，半透明膜上烛焰的像是正立的 B．若内筒位置不变，半透明膜上烛焰的像是放大的 C．若向右拉动内筒，半透明膜上烛焰的像将变小 D．若向左推动内筒，半透明膜上烛焰的像将变亮 7．如图所示，固定在水面上方的光源S发出一束光线经水面反射后在光屏上有一个光斑A，已知光束与水面的夹角为40°，S'是光源经水面反射所成的像。下列说法正确的是（　　） A．光源位置不动，如果把此时的40°角增大为50°，光斑A将向右移动 B．当水面升高时，反射角将变大 C．当水面升高时，光斑A将向右移动 D．当水面升高时，S到水面的距离变小 8．热爱科学的小明在房间中安装了一块太阳能电池板给家里供电。当太阳在电池板后方时，利用一块平面镜将太阳光反射到电池板上。若某时刻太阳光与平面镜的夹角为60°（如图所示），一束阳光经镜面反射后照射到电池板上P点，下列说法正确的是（　　） A．反射角的大小为60° B．若镜面竖直上移，则反射角将变大 C．若镜面水平左移，该束光线照到P点上方 D．若镜面水平右移，该束光线依然照射P点 9．某同学利用如图所示的器材探究光的反射定律，下列说法正确的是（　　） A．我们可以通过光屏看到光的路径，是因为发生了镜面反射 B．当激光笔发出的光线沿法线射向平面镜时，反射角与入射角都为90° C．当光屏与镜面不垂直时，入射光线、反射光线和法线仍在同一平面上 D．探究“光路是否可逆”时，必须用两支激光笔 10．如图所示，光线从空气射入某种液体中，入射角为45°，折射角为30°，光线射到液体底部水平放置的平面镜上又反射回来，最后光线又回到空气中的折射角是（　　） A．30° B．45° C．55° D．60° 11．把微小放大以利于观察，这是物理学中一种重要的方法。如图是一种显示微小形变的装置。A为激光笔，B、C是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物M放在台面P上时，台面将发生微小形变，以下说法正确的是（　　） A．平面镜B上的入射角变小，光斑向D点的左侧移动 B．平面镜B上的入射角变小，光斑向D点的右侧移动 C．平面镜B上的入射角变大，光斑向D点的左侧移动 D．平面镜B上的入射角变大，光斑向D点的右侧移动 12．如图，交于P点的三条光线a、b、c．在交点P前放置一平面镜，有关三条反射光线的情况，下列说法正确的是（　　） A．三条反射光线一定会相交 B．三条反射光线可能会发散 C．三条反射光线的反向延长线交于P点 D．三条反射光线是否相交由镜面角度决定 13．雨后初晴的夜晚，地上有积水，为了不踩到积水，当我们迎着月光走和背着月光走时，该如何选（　　） A．背着月光走时走亮的地方，迎着月光走时走亮的地方 B．背着月光走时走亮的地方，迎着月光走时走暗的地方 C．背着月光走时走暗的地方，迎着月光走时走暗的地方 D．背着月光走时走暗的地方，迎着月光走时走亮的地方 14．在一个水深为20m的湖面的正上方，有一名跳伞运动员正从高40m的空中以5m/s的速度匀速下降，关于他在水中成像的情况，下列各种说法正确的是（　　） A．运动员在水中的像始终只能在水面下20m处 B．运动员下降到20m高度时才能在水中形成像 C．运动员在水中始终能成像，像以10m/s的速度向水面靠拢 D．运动员在水中始终能成像，像以10m/s的速度向他本人靠拢，且像的大小不变 15．如图甲有一个点光源S，放在平面镜MN前，若平面镜不动，光源以v的速度沿与镜面成45°角的方向向右做匀速直线运动，光源S在镜中的像为S′；如图乙所示，烧杯中装有半杯水，一束光线竖直向下照在水面上，保持入射点不变，入射光线顺时针旋转α角。关于这两个情景，下列说法正确的是（　　） A．甲图中，S′以速度 v 沿 SO 直线方向向右移动 B．甲图中，S′以速度 v 沿 SS′连线向 S 移动 C．乙图中，折射光顺时针旋转，旋转角小于α D．乙图中，折射光逆时针旋转，旋转角大于α 二、填空作图题（每空1分，每图2分，共20小题，共计40分）： 16．行走在商业大厦的平板玻璃幕墙前面，能观看到自己清晰的虚像；靠近幕墙，像的大小　 　（选填“变大”、“变小”或“不变”）。国家对用玻璃幕墙装饰建筑外观有较严格的限制，原因是玻璃幕墙会发生　 　（选填“镜面”或“漫”）反射，造成光污染。 17．在平面镜前25cm处放一只点燃的蜡烛，则蜡烛在平面镜中成的是　 　（选填“虚”或“实”）像；如果使平面镜跟蜡烛的距离增加10cm，则蜡烛和像之间的距离变为　 　cm。 18．科学家利用激光测量月球与地球之间的距离。在地球上向月球发射的激光经2.56s反射回米，则地球与月球相距　 　m；太阳到地球最大距离是1.5×108km，则太阳光要经过　 　s的时间射到地球上来。 19．在《资治通鉴》中记载“人以铜为镜，可以正衣冠；以古为镜，可以见兴替”．说明我们的祖先就会把粗糙物体磨光作为镜子，给自己的梳妆打扮．梳妆时人距离铜镜1m，并且以1m/s速度远离铜镜，在这过程中人的像　 　（填“变大”、“变小”、“不变”），像相对人移动的速度为　 　m/s。 20．两个平面镜之间的夹角为120°，物体放在两平面镜的角等分线上，像的个数为　 　；如果夹角变为60°，像的个数为　 　。 21．如图是池塘上方警示牌和它在水中“倒影”的两幅照片，（1）图甲中的倒影没有牌子本身明亮，这是由于　 　； （2）由于刮风，图乙中的水面有涟漪，倒影有些模糊，这是由于光发生了　 　。 22．制作潜望镜时，用一个长方形硬纸板制作成镜筒，两块平面镜分别安装在镜筒的上下两端，两块平面镜互相平行，都与水平方向成　 　度角，制作完成后，就能通过潜望镜看到物体是正立的　 　（选填“实”或“虚”）像；如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？画出光路图来。 23．《康熙几暇格物篇》中记载：“置钱碗底，远视若无，及盛满水A时，则钱随水光而显现矣。”如图所示，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在　 　处，用激光笔从A点向　 　处照射，可照亮铜钱。（均用图中字母表示） 24．如图所示，在探究“平面镜成像的特点”实验中，改变蜡烛A到镜面的距离，移动镜后的蜡烛B，发现B总能与A的像完全重合，说明平面镜成像的大小与物体到镜面的距离　 　（选填“有关”或“无关”）。过了一段时间，蜡烛A变短则A的像的大小将　 　。 25．如图甲，医生在为小红检查视力，小红观看的是平面镜中视力表的像，她离视力表的像的距离是　 　m。小红在平面镜中看到时钟成的像如图乙所示，它的实际时间是　 　。 26．如图所示，入射光线与平面镜镜面之间的夹角为20°，若使反射光线与入射光线之间的夹角变为100°，则平面镜应绕过O点的轴沿　 　时针转过　 　。 27．小强自己做了一个平面镜反射的实验，如图所示，他将一平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源S，点光源发出一细光束垂直射向平面镜，此时反射角为　 　度。平面镜从图示位置开始绕圆筒中心轴O匀速转动，在转动15度角时，照射到筒壁上的反射光斑转过的角度为　 　度。 28．如图所示平面镜竖直放置。一支直立的铅笔从平面镜前40cm处，以恒定的水平速度10cm/s向平面镜匀速直线运动，1秒后，像离镜面距离为　 　m，若平面镜顺时针转至图中虚线位置，铅笔和像两者所在直线之间的夹角为　 　。 29．如图为水位测量仪的示意图，A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化，A点与水面相距2m，则A与它在水中的像A'之间的距离为　 　m；若光斑B向右移动了0.6m，说明水位下降（选填“上升”或“下降”）了　 　m。 30．小科同学在学习了平面镜的知识后，回家做了一个实验．他将一支铅笔和平面镜平行并竖直放置在水平桌面上，平面镜PN高30厘米，铅笔长20厘米，它们之间相距20厘米． （1）倘若要使铅笔与其像垂直，则小科可将铅笔转过　 　度。 （2）如果铅笔不动，小科把平面镜绕N点沿顺时针方向转过90°，他发现B点在平面镜中的像B″与之前的像B′相距　 　厘米。 31．自行车的尾灯能将照射过来的平行光沿原方向反射回去，请在图中画出它的光路图。 32．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）。 33．为了在较小的空间内检查视力，可以令被测者背对视力表观察平面镜M中视力表所成的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。 34．请画出发光点S经平面镜MN反射后过p点的光路图，并画出过p点的反射光线在水面发生折射时，折射光线的大致方向。 35．如图所示，蓄水池右侧竖直的墙壁上有一平面镜，平面镜前有一发光点B；潜水员在水中A点看到B在平面镜中的像在C点，请作出潜水员看到B在平面镜中像的光路图。 三、实验探究题（每空1分，共4小题，共计30分）： 36．综合实验活动：小明与同学从树荫下走过时，发现地面上有许多大小、形状不同的光斑，如图所示，光斑的形状与什么因素有关呢？光斑又如何形成的呢？对此小明决定探究，他们猜想光斑的形状： a．与树叶形状有关，光斑是树叶的影子； b．与树叶间空隙形状有关； c．与树叶间空隙大小有关。 （1）根据所学知识，可确定猜想a　 　（填“合理”或“不合理”）。 （2）为验证猜想b，小明让带孔卡片，离地面白纸较近，如图甲所示，发现白纸上的光斑都是圆形，说明小孔成像时的形状与小孔形状　 　（选填“有关”或“无关”） （3）为验证猜想c，如图乙，让带孔的甲纸板离地面白纸的距离不变。让乙纸板向左运动，使孔径越来越小，你觉得选　 　图实验最科学，实验时，当孔径小到一定程度时，发现白纸上的光斑由孔的形状变成圆形。这说明小孔形成的光斑与小孔的形状　 　。（选填“有关”或“无关”） （4）通过探究，他们初步得到了以下结论，　 　光斑（填光斑的形状）一般是太阳的像，光斑的形状与树叶间空隙形状、树叶间空隙大小、树叶间空隙与地面的距离有关。 37．为了探究光反射时的规律，同学们进行如图所示的实验。 （1）为了完成实验，需要的测量工具是　 　。 （2）把一个平面镜放在水平桌面上，再把一张纸板ENF　 　地立在平面镜上，纸板上的直线ON垂直于镜面。 （3）如图甲所示，使一束光贴着纸板射到O点，经平面镜反射后。沿另一方向射出。当入射角增大时，反射光线　 　（填“靠近”或“远离”）平面镜。 （4）某同学的实验数据如表，其中有一组数据测错了，这组数据是第　 　次实验的，原因可能是将反射光线与　 　的夹角当成反射角。改正该组数据后，同学们发现这次实验中的平面镜让入射光线改变了　 　度角。 次数 1 2 3 4 5 6 ∠i 20° 30° 40° 50° 60° 70° ∠r 20° 30° 40° 40° 60° 70° （5）如图乙，把纸板NOF向前折或向后折，在纸板上都不能看到反射光线，说明：反射光线、入射光线和法线　 　。 （6）试验中若保证激光笔的位置不变，将左侧纸板以ON为轴向后旋转，则在左侧纸板上　 　（选填“能”或“不能”）看到入射光线，此时在右侧纸板上　 　（选填“能”或“不能”）看到反射光线。 （7）保持图甲所示的E、F在同一平面，而把平面E、F一起向后倾倒使得整个平面与水平面成30°的夹角，仍然让光线AO沿纸板E射向镜面如图丙，则在F上　 　（选填“能”或“不能”）看到反射光线OB。 38．小明为探究光的折射规律设计了如图甲所示的实验装置，其中光屏F可绕直径NOM前后折转。 （1）实验时，光贴着光屏从空气射入水中，小明将F板向后折转一定的角度，则在F板上　 　（选填“能”或“不能”）看到折射光，此时折射光线和入射光线　 　（选填“在”或“不在”）同一平面内。 （2）小明将光屏F恢复原状，保持入射光不动，继续加水，会看到杯底的亮斑B向　 　（选填“左”、“右”或“上”）移动。 （3）小明继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明　 　。 （4）让一束激光从某玻璃斜射向空气（如图乙）。保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到41.8°时，折射光消失，只存在入射光与反射光，这种现象叫做光的全反射，如图丙所示。此时的入射角叫做这种物质的临界角。当入射角大于临界角时，只发生反射，不发生折射，根据以上内容可判断： ①当光从空气射向玻璃时　 　（填“会”或“不会”）发生光的全反射现象； ②一个三棱镜由上述玻璃制成，一束光垂直于三棱镜的一个面射入，如图丁所示．则关于这束光经过三棱镜后的光路描述，下图中正确的是　 　。 39．如图1是“探究平面镜成像特点”的实验装置图。 （1）实验室提供了厚薄不同的两块玻璃板，你应选择　 　（厚/薄）玻璃板进行实验； （2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B（与蜡烛A大小相同）竖立在玻璃板后面移动，人眼一直在玻璃板的　 　（前侧/后侧）观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是　 　（控制变量法/等效替代法/转换法）： （3）移去蜡烛B，在其原来位置上放置一块光屏，直接观察光屏，光屏上　 　（能/不能）出现蜡烛的像，说明物体通过平面镜所成的像是　 　（虚/实）像： （4）实验时，将蜡烛A逐渐靠近玻璃板时，它的像的大小　 　（变大/不变/变小）； （5）实验中，让玻璃板沿OO′轴（如图中玻璃板与桌面的接触部分）方向水平向右移动，结果他发现镜中的像相对于A　 　（向右/向左/不）移动，他又将玻璃板绕OO′轴转向自己，发现镜中的像　 　（转向自己/转离自己/不动）。 （6）小刚根据所学的平面镜知识，设计了如2图所示为水位测量仪的示意图，A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。若A点与水面相距3m，则A与它在水中的像A′之间的距离为　 　m；若光斑B向左移动了1m，说明水位　 （上升/下降）了。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
