第五单元《透镜及其应用》达标检测卷（原卷版）.doc

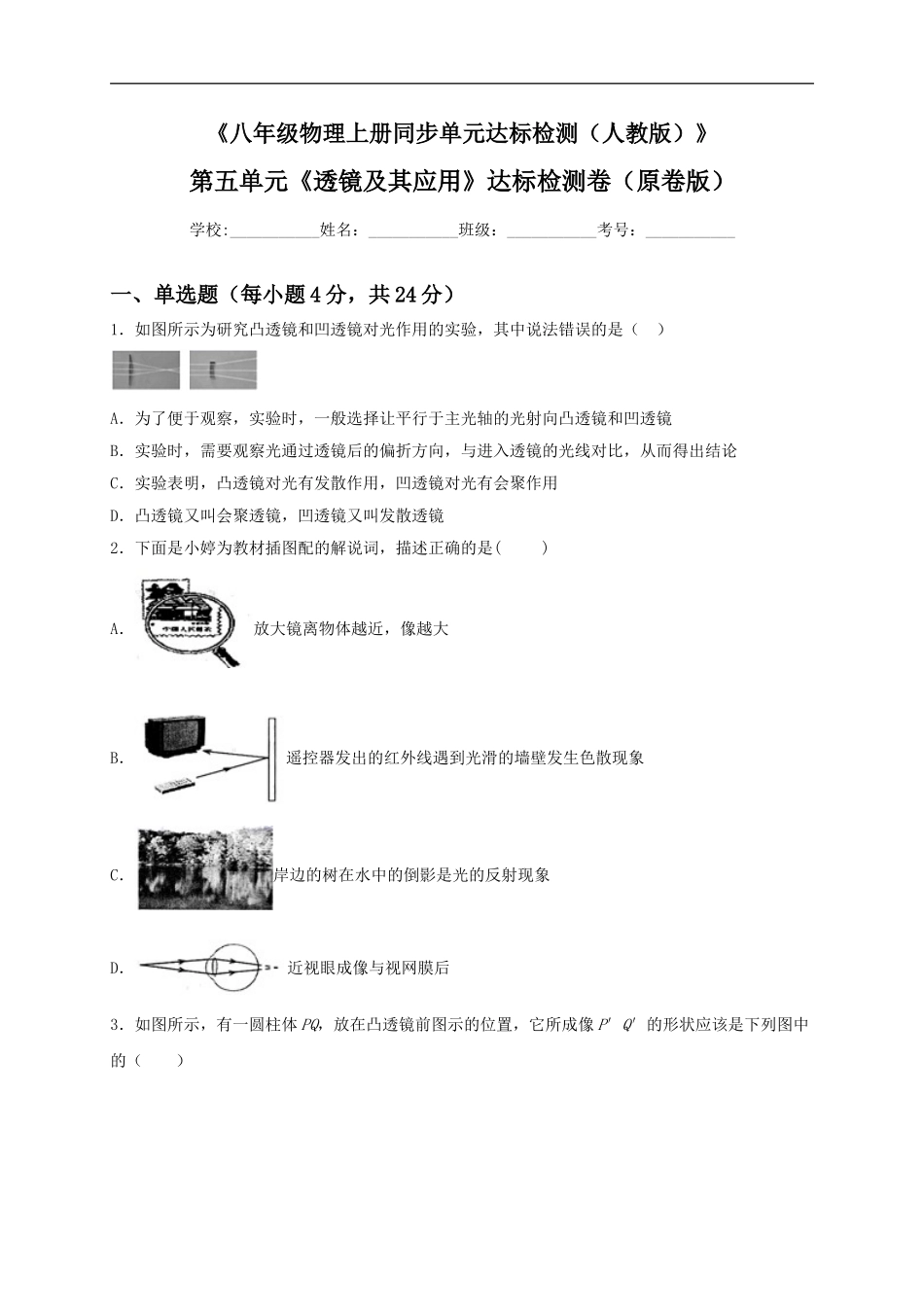

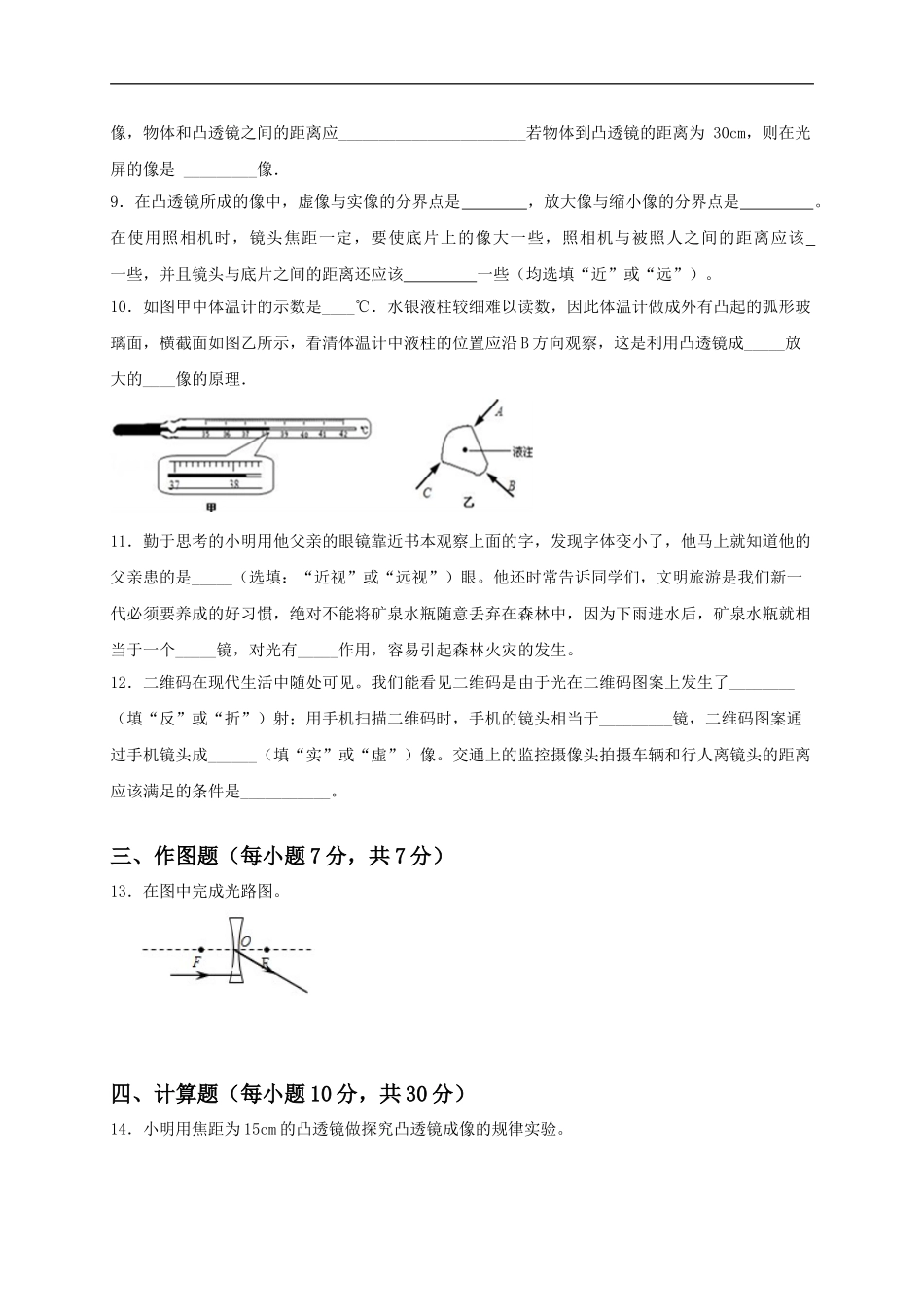

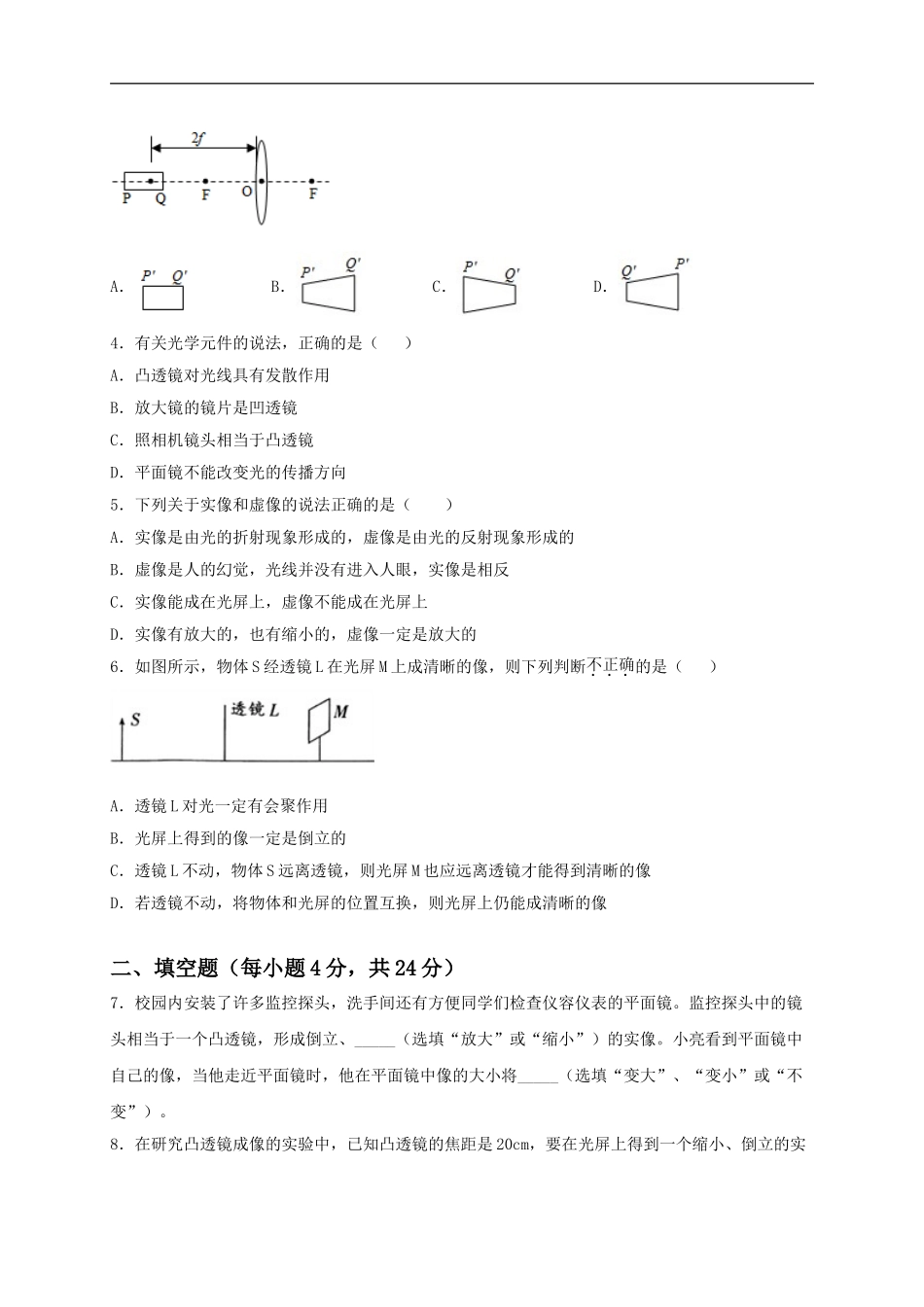

《八年级物理上册同步单元达标检测（人教版）》 第五单元《透镜及其应用》达标检测卷（原卷版） 学校:___________姓名：___________班级：___________考号：___________ 一、单选题（每小题4分，共24分） 1．如图所示为研究凸透镜和凹透镜对光作用的实验，其中说法错误的是（ ） A．为了便于观察，实验时，一般选择让平行于主光轴的光射向凸透镜和凹透镜 B．实验时，需要观察光通过透镜后的偏折方向，与进入透镜的光线对比，从而得出结论 C．实验表明，凸透镜对光有发散作用，凹透镜对光有会聚作用 D．凸透镜又叫会聚透镜，凹透镜又叫发散透镜 2．下面是小婷为教材插图配的解说词，描述正确的是( ) A．放大镜离物体越近，像越大 B．遥控器发出的红外线遇到光滑的墙壁发生色散现象 C．岸边的树在水中的倒影是光的反射现象 D．近视眼成像与视网膜后 3．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（　　） A． B． C． D． 4．有关光学元件的说法，正确的是（ ） A．凸透镜对光线具有发散作用 B．放大镜的镜片是凹透镜 C．照相机镜头相当于凸透镜 D．平面镜不能改变光的传播方向 5．下列关于实像和虚像的说法正确的是（　　） A．实像是由光的折射现象形成的，虚像是由光的反射现象形成的 B．虚像是人的幻觉，光线并没有进入人眼，实像是相反 C．实像能成在光屏上，虚像不能成在光屏上 D．实像有放大的，也有缩小的，虚像一定是放大的 6．如图所示，物体S经透镜L在光屏M上成清晰的像，则下列判断不正确的是（ ） A．透镜L对光一定有会聚作用 B．光屏上得到的像一定是倒立的 C．透镜L不动，物体S远离透镜，则光屏M也应远离透镜才能得到清晰的像 D．若透镜不动，将物体和光屏的位置互换，则光屏上仍能成清晰的像 二、填空题（每小题4分，共24分） 7．校园内安装了许多监控探头，洗手间还有方便同学们检查仪容仪表的平面镜。监控探头中的镜头相当于一个凸透镜，形成倒立、_____（选填“放大”或“缩小”）的实像。小亮看到平面镜中自己的像，当他走近平面镜时，他在平面镜中像的大小将_____（选填“变大”、“变小”或“不变”）。 8．在研究凸透镜成像的实验中，已知凸透镜的焦距是20cm，要在光屏上得到一个缩小、倒立的实像，物体和凸透镜之间的距离应_______________________若物体到凸透镜的距离为 30cm，则在光屏的像是 _________像． 9．在凸透镜所成的像中，虚像与实像的分界点是 ，放大像与缩小像的分界点是 。在使用照相机时，镜头焦距一定，要使底片上的像大一些，照相机与被照人之间的距离应该 一些，并且镜头与底片之间的距离还应该 一些（均选填“近”或“远”）。 10．如图甲中体温计的示数是____℃．水银液柱较细难以读数，因此体温计做成外有凸起的弧形玻璃面，横截面如图乙所示，看清体温计中液柱的位置应沿B方向观察，这是利用凸透镜成_____放大的____像的原理． 11．勤于思考的小明用他父亲的眼镜靠近书本观察上面的字，发现字体变小了，他马上就知道他的父亲患的是_____（选填：“近视”或“远视”）眼。他还时常告诉同学们，文明旅游是我们新一代必须要养成的好习惯，绝对不能将矿泉水瓶随意丢弃在森林中，因为下雨进水后，矿泉水瓶就相当于一个_____镜，对光有_____作用，容易引起森林火灾的发生。 12．二维码在现代生活中随处可见。我们能看见二维码是由于光在二维码图案上发生了________（填“反”或“折”）射；用手机扫描二维码时，手机的镜头相当于_________镜，二维码图案通过手机镜头成______（填“实”或“虚”）像。交通上的监控摄像头拍摄车辆和行人离镜头的距离应该满足的条件是___________。 三、作图题（每小题7分，共7分） 13．在图中完成光路图。 四、计算题（每小题10分，共30分） 14．小明用焦距为15cm的凸透镜做探究凸透镜成像的规律实验。 (1)如图甲所示，实验前应调节烛焰、凸透镜和光屏三者的中心，使它们在同一高度上，便于让像承接在______。 (2)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到个清晰的倒立、______的实像，生活中利用这个规律制成的光学仪器是________。 (3)实验过程中，小明发现当蜡烛成实像时，物距减小，像距与像都_______(变大、变小或不变)。 (4)通过实验观察可知，在图乙中左边的蜡烛通过凸透镜不可能形成的像是_____(填符号)。 15．课堂上小美在完成探究“凸透镜成像规律”的实验后，她跟同学们想测—测蜡烛和像移动时的平均速度，于是她将=10cm的凸透镜固定在长度为1m的光距具座中点并保持透镜的位置不变，完成了蜡烛和像的速度测量； （1）如图所示，她们把蜡烛起始位置放在9cm刻度线处，移动光屏在63cm刻度线处得到一个清晰的像，在7s内以不变的速度将蜡烛移动到30cm刻度线处，求7s内蜡烛和像移动时的平均速度分别是多少？ （2）将蜡烛从30cm刻度线处继续以原来的速度向右移动2s，若这2s内蜡烛的像移动时的平均速度是蜡烛的6倍，请通过计算指出：2s后小美还能在光具座上移动光屏得到清晰的像吗？ 16．100度眼镜片，它的焦距是_________，它的焦度是___________。 五、实验题（每小题7分，共7分） 17．在探究凸透镜成像实验中： （1）如图甲，要使像能够成在光屏的中央，应将透镜向_______（上/下）调整． （2）若凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，能成倒立、_______的实像；当烛焰向左（远离透镜）移动后，要在光屏上成清晰的像，需将光屏向_____(左/右)移． （3）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上还能成清晰的像，可将蜡烛向_____(左/右)移． 六、综合题（每小题8分，共8分） 18．现如今的大街小巷，不管是商店里还是公交车上，不管你在等车还是在用餐，就连走路的人群里，都能看到这样的人：他们齐刷刷低头盯着屏幕，手里拿着手机、iPad玩游戏、看视频、刷微博、发微信…这就是“手机依赖症的表现，他们被称为“低头族”。 （1）如图甲所示，用相机拍照时，在芯片上所成的像是倒立的、缩小的__像（选填“实”或“虚”）。镜头靠近人时，像的大小将变____，此时像会____透镜（选填“靠近”或“远离“）。用相机拍摄远近不同的物体时，通过伸缩镜头，使像清晰地成在芯片上，这个操作过程便是“调焦”，如图乙所示。 （2）小敏同学发现手机不能“调焦”，但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去探究，实验数据如下表，根据表中数据，判断手机镜头的焦距大约为___。 次数 物理量 1 2 3 4 5 6 7 物距/m 10.00 5.00 2.00 1.00 0.50 0.10 0.05 像距/cm 0.500 0.501 0.502 0.503 0.505 0.526 0.556 A、5m B、0.5m C、0.05m D、0.005m （3）手机拍摄远近不同的物体不需要“调焦”的原因是因为手机镜头焦距较____，拍摄时物距都远大于2倍焦距，像距变化的范围比较___，所以不需要“调焦”。（均选填“大或“小”）
