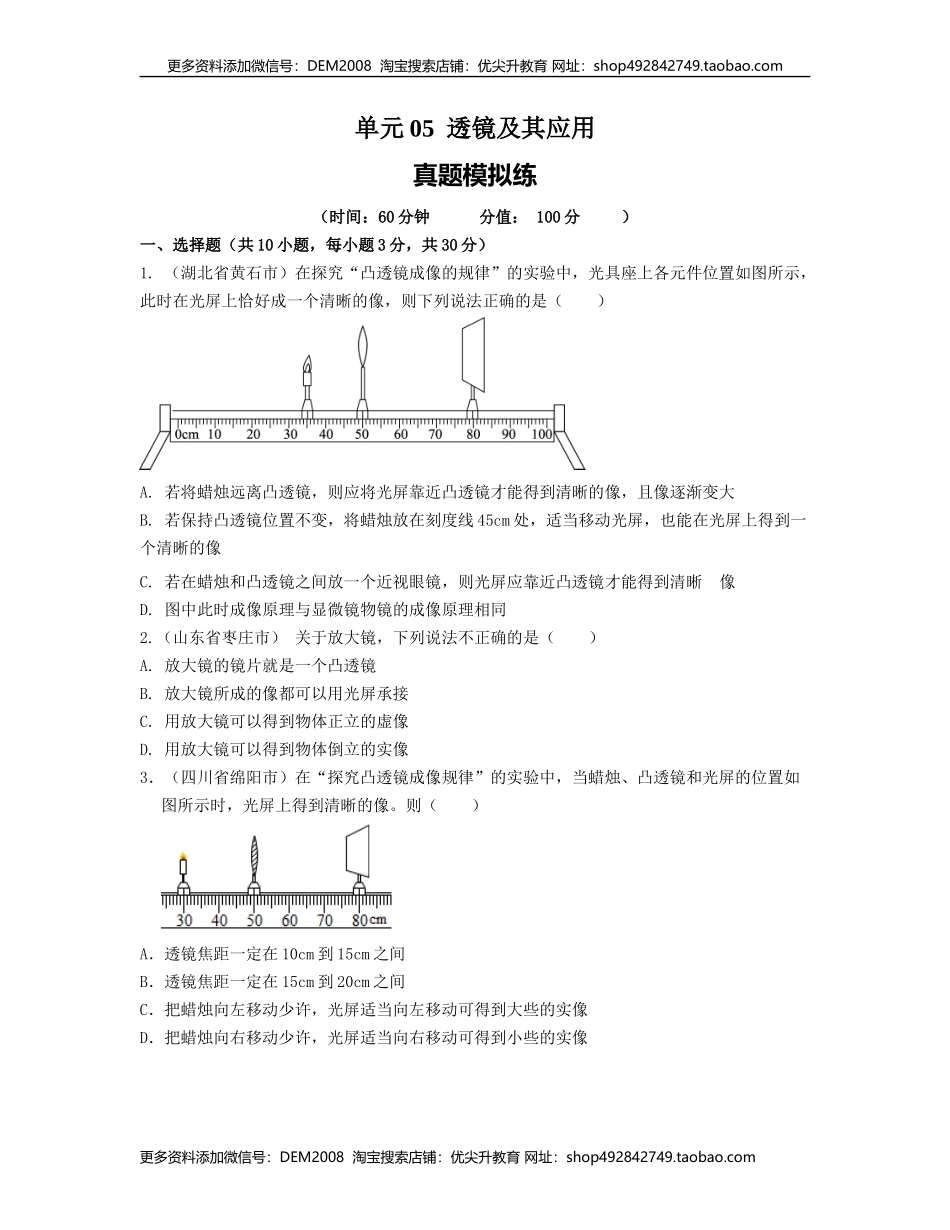

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 单元05 透镜及其应用 真题模拟练 （时间：60分钟 分值： 100分 ） 一、选择题（共10小题，每小题3分，共30分） 1. （湖北省黄石市）在探究“凸透镜成像的规律”的实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（ ） A. 若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大 B. 若保持凸透镜位置不变，将蜡烛放在刻度线45cm处，适当移动光屏，也能在光屏上得到一个清晰的像 C. 若在蜡烛和凸透镜之间放一个近视眼镜，则光屏应靠近凸透镜才能得到清晰像 D. 图中此时成像原理与显微镜物镜的成像原理相同 2.（山东省枣庄市） 关于放大镜，下列说法不正确的是（　　） A. 放大镜的镜片就是一个凸透镜 B. 放大镜所成的像都可以用光屏承接 C. 用放大镜可以得到物体正立的虚像 D. 用放大镜可以得到物体倒立的实像 3．（四川省绵阳市）在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上得到清晰的像。则（　　） A．透镜焦距一定在10cm到15cm之间 B．透镜焦距一定在15cm到20cm之间 C．把蜡烛向左移动少许，光屏适当向左移动可得到大些的实像 D．把蜡烛向右移动少许，光屏适当向右移动可得到小些的实像 4．（四川省攀枝花市）在探究凸透镜成像规律的实验中，将蜡烛放在凸透镜前适当位置，调节光屏位置得到清晰的像。把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片（　　） A．是凹透镜，属近视眼镜 B．是凹透镜，属远视眼镜 C．是凸透镜，属近视眼镜 D．是凸透镜，属远视眼镜 5.（吉林省长春市） 华为某款手机的相机配有先进的液态镜头。液态镜头由充满液体的容器和弹性高分子膜组成。液态镜头相当于凸透镜，使物体到相机的距离无论远近，都可以变焦成像。液态镜头（　　） A. 对光有会聚作用 B. 能成倒立的虚像 C. 能成正立的实像 D. 能成缩小的虚像 6.（四川省眉山市） 在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为。如图所示，凸透镜固定在光具座的刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是（　　） A. 将蜡烛移到刻线处，光屏上呈现倒立放大的实像 B. 将蜡烛移到刻线处，光屏上呈现正立放大的虚像 C. 将蜡烛移到刻线处，成像特点与照相机成像特点相同 D. 将蜡烛从刻线处移向刻线处的过程中，光屏上呈现的像会变大 7．（广西百色）如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法错误的是（　　） A．从图甲中可知该透镜的焦距为10.0cm B．如图乙所示，向左适当移动光屏可以得到缩小的实像 C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像 D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到缩小的实像 8．（山东滨州）探究“凸透镜成像的规律”实验中，在离凸透镜30厘米的光屏上得到一个清晰的烛焰的像，则该凸透镜的焦距可能是（　　） 9．（黑龙江牡丹江）现代生活中，手机给人们带来了许多便利，但长时间看手机屏幕，容易导致视力下降，如图所示的四幅图是眼球成像及视力矫正的示意图，其中属于近视眼的成因及其矫正的是（　　） A．甲、乙 B．甲、丁 C．丙、乙 D．丙、丁 10．（湖南湘西土家族苗族自治州）下列透镜中凹透镜是（　　） A． B． C． D． 二、填空题（共10小题，每空1分，共25分） 11.（4分）（湖北省荆门市）小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为____cm。将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立 ____（选填“放大”“缩小”或“等大”）的像，我们生活中的____（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个____（选填“放大”缩小”或“等大”）的蜡烛的像。 12.（2分）（湖南省益阳市） 如图，把一支铅笔紧靠装满水的玻璃瓶一侧，透过玻璃瓶可以看到铅笔的像是______（选填“放大的”、“等大的”或“缩小的”），例举一个生活中与它成像性质相同的透镜：______。 13．（江苏省盐城市）（3分）在探究凸透镜成像规律时，利用太阳光测量凸透镜的焦距，我们需要将凸透镜　　太阳光。组装并调节实验器材，使烛焰和光屏的中央位于凸透镜的　　上，目的是使像成在光屏的中央。如图所示，像成在了光屏的中央，此装置　　（选填“有”或“没有”）按照要求调节。 14.（广西省贵港市）（2分） 在“探究凸透镜成像的规律”的实验中，凸透镜的焦距为10cm。实验中，调整烛焰、凸透镜、光屏的中心在_______。将一支点燃的蜡烛放在凸透镜前18cm处，光屏上得到清晰的像。然后在烛焰和凸透镜之间放置了一个近视眼镜片，光屏上烛焰的清晰像变模糊了。若想在光屏上重新得到清晰的烛焰像，应将光屏_______凸透镜。 15.（2分）（贵州省黔东南州） 2021年4月25日，台江县“乡村振兴·苗族姊妹节民俗文化周”在美丽的翁你河畔拉开帷幕。如图示是两位苗家美女用手机在直播“姊妹节”活动场景。利用手机拍照时，通过镜头成的是______立（选填“正”或“倒”）缩小的______（选填“实”或“虚”）像； 16．（山东烟台）（3分）现代生活中人们越来越离不开手机，其中手机强大的拍照功能给人们带来很多的便利，景物通过手机镜头成倒立、缩小的___________（选填“实像”或“虚像”）。如图所示，小明利用自拍杆进行自拍，与手拿手机自拍相比，利用自拍杆可以___________物距，从而___________取景范围，取得需要的拍摄效果（后两个空均选填“增大”或“减小”）。 17．（黑龙江龙东）（2分）王老师需要摘下眼镜才能看清远处来的是哪位同学，他患的是______（选填：“近视眼”、“远视眼”），需要佩戴______（选填：“凸透镜”、“凹透镜”）矫正。 18．（湖北恩施）（3分）在探究凸透镜成像规律实验中，正确安装并调节装置后，光屏上得到一个清晰缩小的像。 （1）当蜡烛向凸透镜靠近时，应将光屏______（选填“靠近”或“远离”）凸透镜才能使像变清晰，某同学发现光屏移动过程中像变大同时还向光屏上方偏了些，为使像回到中央可将凸透镜往______（选填“上”或“下”）稍稍调节； （2）移动中光屏上再次成清晰像后，将光屏和蜡烛位置互换，屏上一定成______的实像。 19．（湖南张家界）（2分）把带双箭头的图片放在圆柱形透明玻璃杯后适当位置并在玻璃杯中加入适重的水，看到的情景如图所示，图甲与 ______，图乙与 ______光学仪器成像的原理相同（两空均选填“照相机”、“投影仪”、“放大镜”或“近视眼镜”）。 20．（广西贺州）（2分）人眼的晶状体和角膜的共同作用相当于一个______ （选填“凸”或“凹”）透镜；小明由于平时不注意用眼，造成了眼睛近视，他应通过佩戴______（选填“凸”或“凹”）透镜的眼镜来矫正视力。 三、实验探究题（共4小题，每空1分，共25分） 21．（湖南省湘潭市）（6分）探究凸透镜成像特点时。 （1）小聪将凸透镜正对着太阳光，在透镜下方平行地放上白纸，如图1所示，测出透镜与白纸间距离s与对应的白纸被烤焦的时间t，绘出如图2所示图像，由图可知，白纸被烤焦的最短时间为2min，对应的s为 　 　cm，此距离即为该透镜的焦距f； （2）当透镜与蜡烛的距离为15cm时，可在光屏上得到一个倒立、　 　（选填“放大”“缩小”或“等大”）的清晰实像，利用这一成像原理可制成生活中的 　 　（选填“照相机”、“投影仪”或“放大镜”）； （3）仅将题（2）中蜡烛和光屏位置对调，根据光路可逆，在光屏上 　 　（选填“能”或“不能”）得到一个清晰的像； （4）将蜡烛移至如图3所示位置，可以透过凸透镜看到烛焰所成的 　 　（选填“虚”或“实”）像； （5）凸透镜对光有会聚作用，可以用来制成 　 　（选填“近视”或“远视”）眼镜。 22．（辽宁省营口市）（7分）学习小组“探究凸透镜成像的规律”，进行了如下操作： （1）安装好器材后，调节烛焰、凸透镜和光屏，使它们三者中心在　　。 （2）实验时，将凸透镜放置在光具座50cm刻度处，蜡烛和光屏移动到如图所示的位置时，光屏上得到烛焰清晰的像，保持蜡烛和光屏的位置不动，将凸透镜移动到光具座　　cm刻度处，光屏上再次出现烛焰　　（选填“放大”、“等大”或“缩小”）的清晰的像，生活中 　　（选填“照相机”、“投影仪”或“放大镜”）就是根据这个原理制成的。 （3）将一个凹透镜放在蜡烛和凸透镜之间，光屏上的像变得模糊了，向　　（选填“左”或“右”）移动光屏，像又变得清晰了，用这种方法可以矫正　　（选填“近视”或“远视”）。 （4）实验中蜡烛燃烧变短，烛焰的像离开了光屏的中央，将凸透镜向　　移动，烛焰的像就可以重新回到光屏的中央。 23．（四川自贡）（6分）在“探究凸透镜成像规律”的实验中： （1）图甲中光屏上所成的像是倒立______（选填“放大”、“等大”或“缩小”）的实像，生活中______（选填“照相机”、“投影仪”或“放大镜”）利用这一原理制成。 （2）如图乙，线段AB为凸透镜成像的物距倒数和像距倒数的对应关系，则凸透镜焦距为______cm。 （3）当光屏上呈现清晰的像时，不改变图甲中蜡烛和透镜位置： ①若将凸透镜换成焦距相同镜面较小的凸透镜，再次做实验，光屏上所成的像与原来相比______（选填“变小”、“变暗”或“变不完整”）了 ②若将凸透镜换成镜面大小相同焦距稍小的凸透镜，再次实验，则需将光屏______（选填“向左”或“向右”）移动才能成清晰的像，光屏上所成的像与原来的像相比______。（选填“变大”、“不变”或“变小”） 24．（辽宁大连）（6分）某同学探究“物距大于二倍焦距时，凸透镜成像的虚实，正倒和大小”，实验器材有：光具座（光具座上的刻度尺范围是0~80cm）、两个焦距均为10cm而口径大小不同的凸透镜、光屏，蜡烛、火柴。 （1）选择口径______（选填“大”或“小”）的凸透镜做实验比较好； （2）实验装置如图甲所示，点燃蜡烛，调整烛焰，凸透镜和光屏的中心大致在______上； （3）实验中，该同学判断烛焰的像是实像，证据是______；他判断烛焰的像是倒立的，那么像是图乙中的______（选填“A”、“B”或“C”）； （4）收集的实验信息如下表： 凸透镜的焦距 实验次数 物距 像的虚实 像的正倒 像的大小 像距 1 25.00 实像 倒立 缩小 16.67 2 30.00 实像 倒立 缩小 15.00 3 35.00 实像 倒立 缩小 14.00 分析表中信息，可以得出的探究结论是：______； （5）从实验中发现，当物距逐渐变大时，像距逐渐变小。该同学利用本实验器材进一步探究“物距大于凸透镜二倍焦距时，像距与物距的关系”，预设的物距分别为，、、、、，按照这些预设值进行实验，对应的数据能否收集全，请说明理由：______。 四、作图题（共4小题，每题5分，共20分） 25．（辽宁省营口市）如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。要求： （1）画出点光源S； （2）补充入射光线； （3）画出反射光线经过凸透镜的折射光线。 26.（贵州省安顺市） 如图甲所示是我国首创的“吸毒人员瞳孔检测鉴定仪”，它主要对眼球经凸透镜成的像进行分析，从而为辨别吸毒人员提供了依据。如图乙所示是一束来自眼球表面的光，请画出此光线经凸透镜后折射光线的大致位置。 27．（内蒙古通辽市）如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。 28.（四川省达州市）如图所示，凹透镜的主光轴处于水平位置，F是其焦点，平面镜与水平方向成，请画出竖直激光束AO经平面镜反射，再经凹透镜折射的光路图。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
