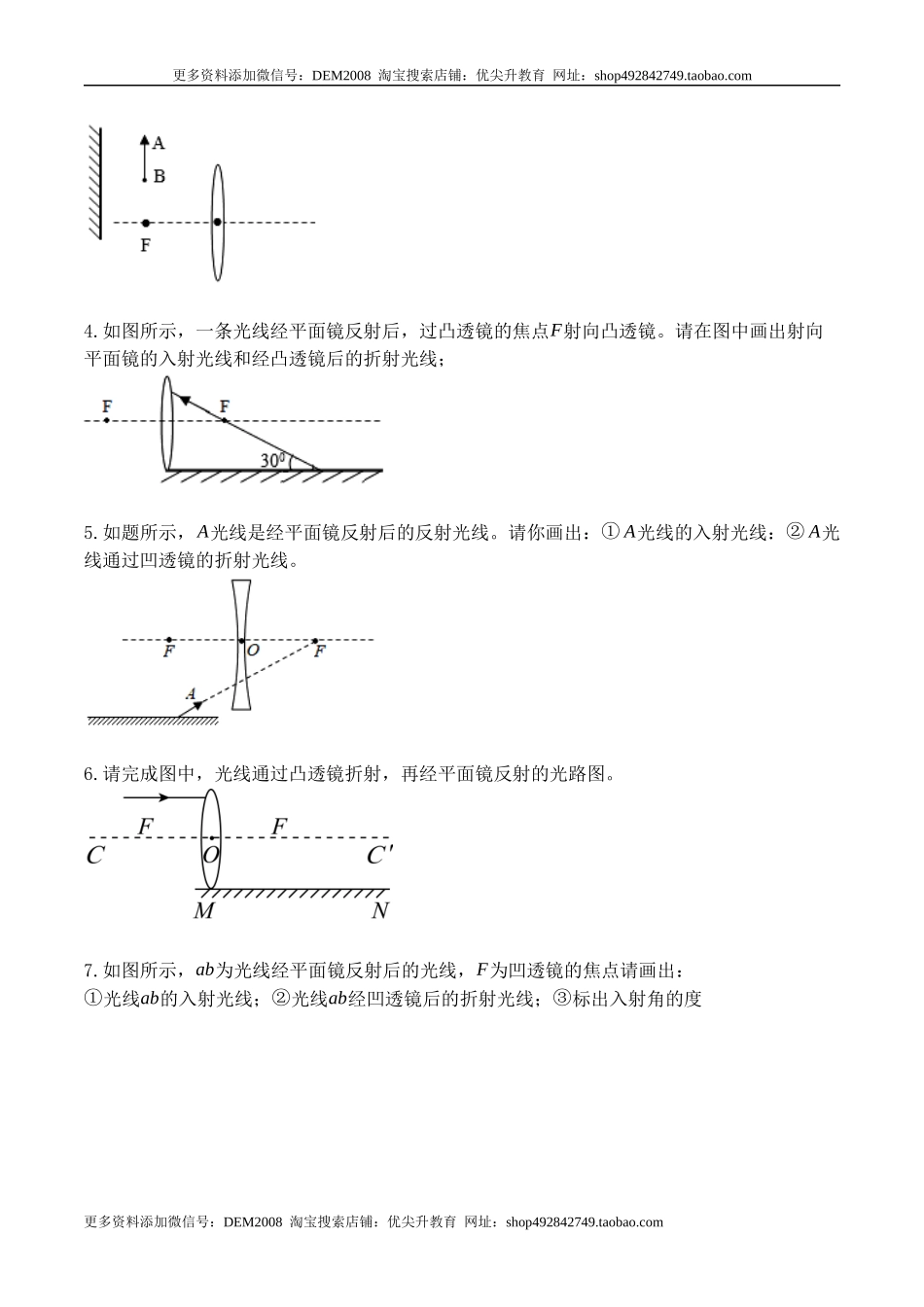

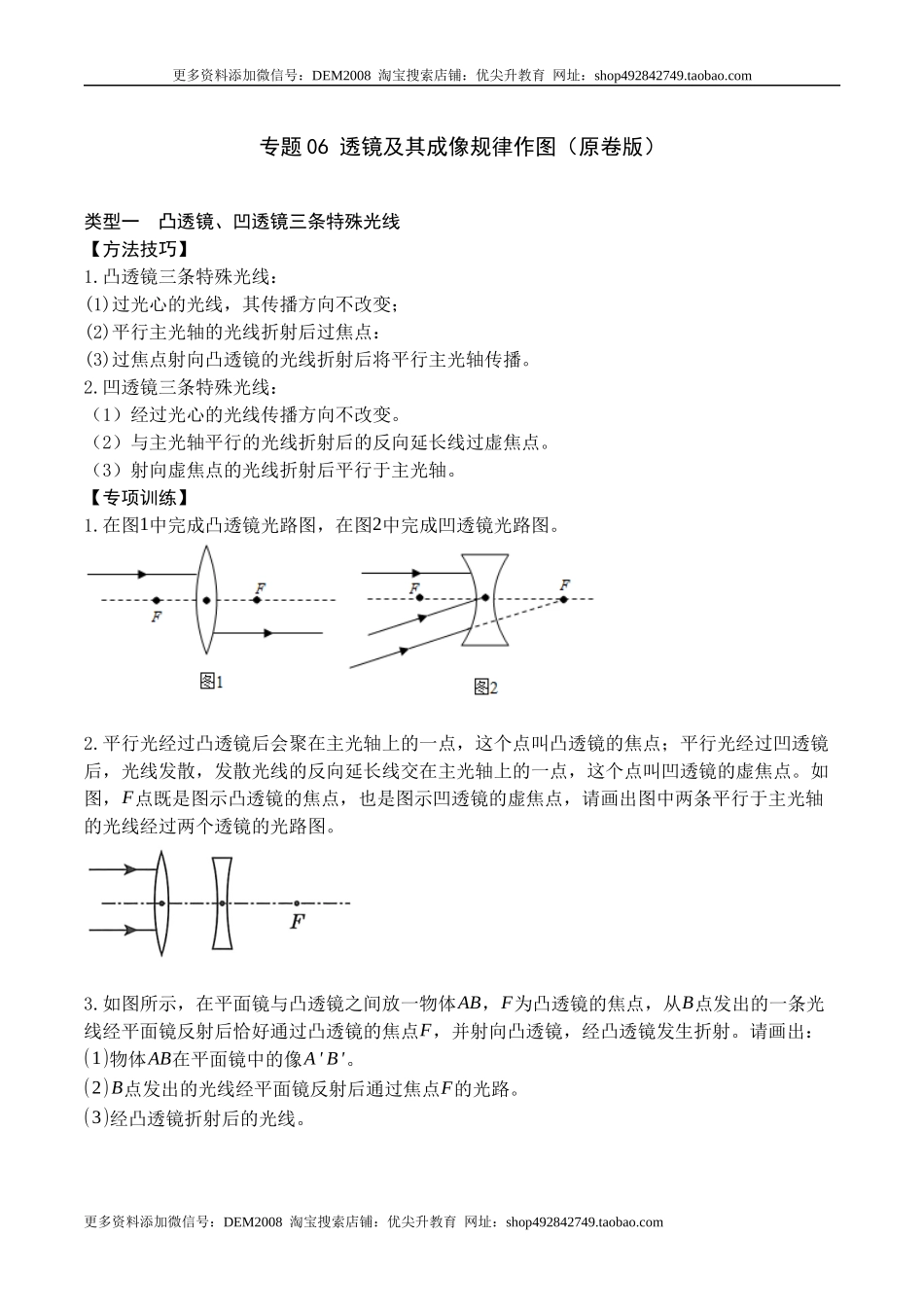

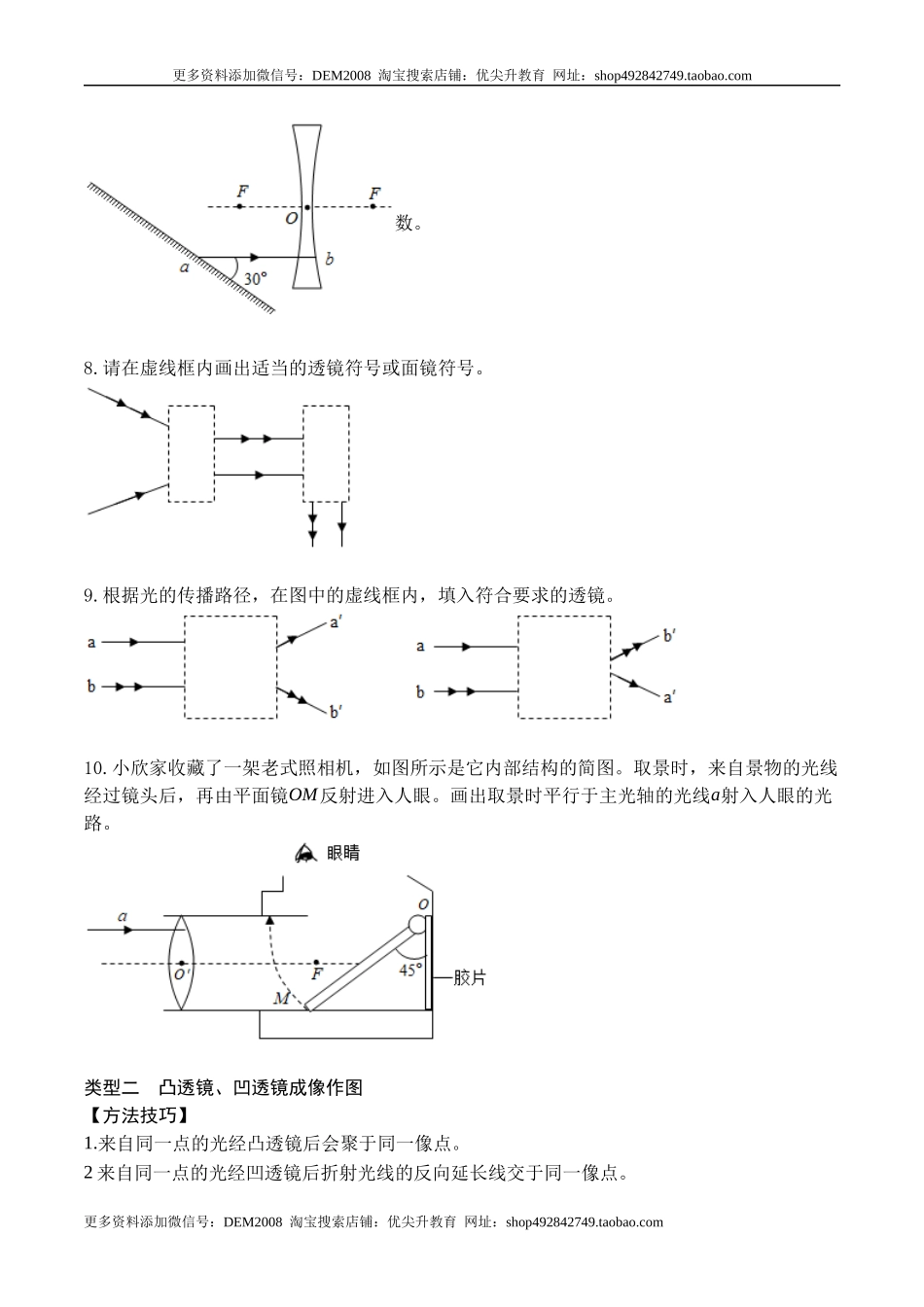

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 专题06 透镜及其成像规律作图（原卷版） 类型一 凸透镜、凹透镜三条特殊光线 【方法技巧】 1.凸透镜三条特殊光线： (1)过光心的光线，其传播方向不改变； (2)平行主光轴的光线折射后过焦点： (3)过焦点射向凸透镜的光线折射后将平行主光轴传播。 2.凹透镜三条特殊光线： （1）经过光心的光线传播方向不改变。 （2）与主光轴平行的光线折射后的反向延长线过虚焦点。 （3）射向虚焦点的光线折射后平行于主光轴。 【专项训练】 1.在图1中完成凸透镜光路图，在图2中完成凹透镜光路图。 2.平行光经过凸透镜后会聚在主光轴上的一点，这个点叫凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫凹透镜的虚焦点。如图，F点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。 3.如图所示，在平面镜与凸透镜之间放一物体AB，F为凸透镜的焦点，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜，经凸透镜发生折射。请画出： (1)物体AB在平面镜中的像A'B'。 (2)B点发出的光线经平面镜反射后通过焦点F的光路。 (3)经凸透镜折射后的光线。 4.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线； 5.如题所示，A光线是经平面镜反射后的反射光线。请你画出：①A光线的入射光线：②A光线通过凹透镜的折射光线。 6.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。 7.如图所示，ab为光线经平面镜反射后的光线，F为凹透镜的焦点请画出： ①光线ab的入射光线；②光线ab经凹透镜后的折射光线；③标出入射角的度数。 8.请在虚线框内画出适当的透镜符号或面镜符号。 9.根据光的传播路径，在图中的虚线框内，填入符合要求的透镜。 10.小欣家收藏了一架老式照相机，如图所示是它内部结构的简图。取景时，来自景物的光线经过镜头后，再由平面镜OM反射进入人眼。画出取景时平行于主光轴的光线a射入人眼的光路。 类型二 凸透镜、凹透镜成像作图 【方法技巧】 1.来自同一点的光经凸透镜后会聚于同一像点。 2来自同一点的光经凹透镜后折射光线的反向延长线交于同一像点。 【专项训练】 1.蜡烛放在如图所示的位置，通过透镜成倒立、等大的像。蜡烛上A点发出一束平行于主光轴的光线，请在图中画出入射光线经透镜的折射光线。 2.请在图中画出物体AB的像A'B'的大概位置。注：要能正确反映像的大小、正倒和虚实。 3.如图所示，蜡烛经过凸透镜在光屏上得到了清晰的实像，请画出入射光线经透镜后的出射光线． 4.如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。 5.如图，为某透镜成像的一种情况，其中AB是物体，MN是AB的像，试在图上的适当位置画上合适的透镜，并大致标出其焦点的位置。 6.如图是探究凸透镜成像规律实验时，光屏上所得到的像。请你在图上大致画出其所对应的物体。 7.如图所示，已知物体的位置和光屏上所得到的像的位置。请你在图上大致画出凸透镜的位置并标出光心O。 8.如图所示，S为一点光源，Sˈ为其像点： (1)请作图确定凸透镜左侧焦点F的位置； (2)画出S发出的光线SA通过凸透镜后的光路图。(↕ 表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分) 9.如图，L表示凹透镜，MN为主光轴，O点为光心，F为焦点。图甲和图乙表示经过凹透镜 的两条特殊光路，请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像A'B'的光路图。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
