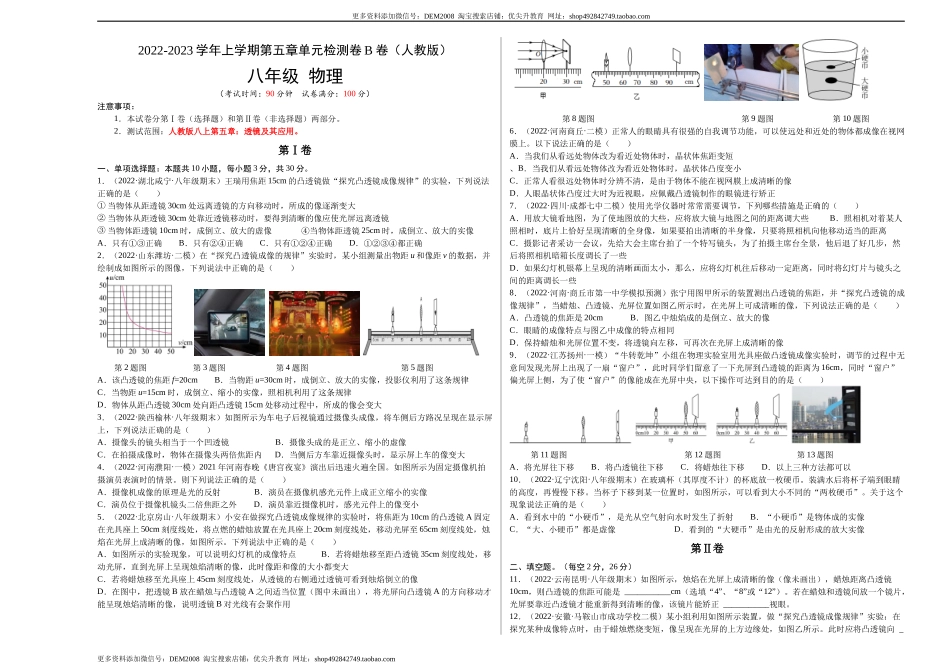

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 2022-2023学年上学期第五章单元检测卷B卷（人教版） 八年级 物理 （考试时间：90分钟 试卷满分：100分） 注意事项： 1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。 2．测试范围：人教版八上第五章：透镜及其应用。 第Ⅰ卷 一、单项选择题：本题共10小题，每小题3分，共30分。 1．（2022·湖北咸宁·八年级期末）王瑞用焦距15cm的凸透镜做“探究凸透镜成像规律”的实验，下列说法正确的是（　　） ①当物体从距透镜30cm处远离透镜的方向移动时，所成的像逐渐变大 ②当物体从距透镜30cm处靠近透镜移动时，要得到清晰的像应使光屏远离透镜 ③当物体距透镜10cm时，成倒立、放大的虚像 ④当物体距透镜25cm时，成倒立、放大的实像 A．只有①③正确 B．只有②④正确 C．只有①②④正确 D．①②③④都正确 2．（2022·山东潍坊·二模）在“探究凸透镜成像的规律”实验时，某小组测量出物距u和像距v的数据，并绘制成如图所示的图像，下列说法中正确的是（　　） 第2题图 第3题图 第4题图 第5题图 A．该凸透镜的焦距f=20cm B．当物距u=30cm时，成倒立、放大的实像，投影仪利用了这条规律 C．当物距u=15cm时，成倒立、缩小的实像，照相机利用了这条规律 D．物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会变大 3．（2022·陕西榆林·八年级期末）如图所示为车电子后视镜通过摄像头成像，将车侧后方路况呈现在显示屏上，下列说法正确的是（　　） A．摄像头的镜头相当于一个凹透镜 B．摄像头成的是正立、缩小的虚像 C．在拍摄成像时，物体在摄像头两倍焦距内 D．当侧后方车靠近摄像头时，显示屏上车的像变大 4．（2022·河南濮阳·一模）2021年河南春晚《唐宫夜宴》演出后迅速火遍全国。如图所示为固定摄像机拍摄演员表演时的情景。则下列说法正确的是（　　） A．摄像机成像的原理是光的反射 B．演员在摄像机感光元件上成正立缩小的实像 C．演员位于摄像机镜头二倍焦距之外 D．演员靠近摄像机时，感光元件上的像变小 5．（2022·北京房山·八年级期末）小安在做探究凸透镜成像规律的实验时，将焦距为10cm的凸透镜A固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏至65cm刻度线处，烛焰在光屏上成清晰的像，如图所示。下列说法中正确的是（　　） A．如图所示的实验现象，可以说明幻灯机的成像特点 B．若将蜡烛移至距凸透镜35cm刻度线处，移动光屏，直到光屏上呈现烛焰清晰的像，此时像距和像的大小都变大 C．若将蜡烛移至光具座上45cm刻度线处，从透镜的右侧通过透镜可看到烛焰倒立的像 D．在图中，把透镜B放在蜡烛与凸透镜A之间适当位置（图中未画出），将光屏向凸透镜A的方向移动才能呈现烛焰清晰的像，说明透镜B对光线有会聚作用 第8题图 第9题图 第10题图 6．（2022·河南商丘·二模）正常人的眼睛具有很强的自我调节功能，可以使远处和近处的物体都成像在视网膜上。以下说法正确的是（　　） A．当我们从看远处物体改为看近处物体时，晶状体焦距变短 、B．当我们从看远处物体改为看近处物体时，晶状体凸度变小 C．正常人看很远处物体时分辨不清，是由于物体不能在视网膜上成清晰的像 D．人眼晶状体凸度过大时为近视眼，应佩戴凸透镜制作的眼镜进行矫正 7．（2022·四川·成都七中二模）使用光学仪器时常常需要调节，下列哪些措施是正确的（　　） A．用放大镜看地图，为了使地图放的大些，应将放大镜与地图之间的距离调大些 B．照相机对着某人照相时，底片上恰好呈现清晰的全身像，如果要拍出清晰的半身像，只要将照相机向他移动适当的距离 C．摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调长了一些 D．如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往后移动一定距离，同时将幻灯片与镜头之间的距离调长一些 8．（2022·河南·商丘市第一中学模拟预测）张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜的成像规律”，当蜡烛、凸透镜、光屏位置如图乙所示时，在光屏上可成清晰的像，下列说法正确的是（　　） A．凸透镜的焦距是20cm B．图乙中烛焰成的是倒立、放大的像 C．眼睛的成像特点与图乙中成像的特点相同 D．保持蜡烛和光屏位置不变，将透镜向左移，可再次在光屏上成清晰的像 9．（2022·江苏扬州·一模）“牛转乾坤”小组在物理实验室用光具座做凸透镜成像实验时，调节的过程中无意间发现光屏上出现了一扇“窗户”，此时同学们留意了一下光屏到凸透镜的距离为16cm，同时“窗户”偏光屏上侧，为了使“窗户”的像能成在光屏中央，以下操作可达到目的的是（　　） 第11题图 第12题图 第13题图 A．将光屏往下移 B．将凸透镜往下移 C．将蜡烛往下移 D．以上三种方法都可以 10．（2022·辽宁沈阳·八年级期末）在玻璃杯（其厚度不计）的杯底放一枚硬币。装满水后将杯子端到眼睛的高度，再慢慢下移。当杯子下移到某一位置时，如图所示，可以看到大小不同的“两枚硬币”。关于这个现象说法正确的是（　　） A．看到水中的“小硬币”，是光从空气射向水时发生了折射 B．“小硬币”是物体成的实像 C．“大、小硬币”都是虚像 D．看到的“大硬币”是由光的反射形成的放大实像 第Ⅱ卷 二、填空题。（每空2分，26分） 11．（2022·云南昆明·八年级期末）如图所示，烛焰在光屏上成清晰的像（像未画出），蜡烛距离凸透镜10cm，则凸透镜的焦距可能是 ___________cm（选填“4”、“8”或“12”）。若在蜡烛和透镜间放一个镜片，光屏要靠近凸透镜才能重新得到清晰的像，该镜片能矫正 ___________视眼。 12．（2022·安徽·马鞍山市成功学校二模）某小组利用如图所示装置，做“探究凸透镜成像规律”实验：在探究某种成像特点时，由于蜡烛燃烧变短，像呈现在光屏的上方边缘处，如图乙所示。此时应将凸透镜向 ___________移动，小明如此操作，光屏上刚好呈现出蜡烛清晰的像，则凸透镜的焦距为 ___________cm。 13．（2022·黑龙江鹤岗·模拟预测）阳台晾衣服时，小红通过滞留在衣服挂上的一滴水看到了对面楼房的缩小版全景，这个现象说明了小水滴相当于一个___________镜，成像的原理相当于光学仪器___________。 14．（2022·湖北宜昌·八年级期末）当我们刚看了近处的物体再看远处物体时，眼睛的晶状体变_________（选填“厚”、“薄”），远视眼镜片不小心被摔成三、四片，碎片__________（填“能”或“不能”）起会聚光线的作用。 15．（2022·湖北武汉·八年级期末）在一个圆柱形的玻璃瓶里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，将铅笔由靠近玻璃瓶的位置向远处慢慢的移动，如图甲所示，这个装满水的圆柱形的玻璃瓶对光线具有______作用（选填“发散”、“会聚”或者“平行”）。如图乙所示，透过玻璃瓶不可能看到的现象是______（选填字母）。 第15题图 第16题图 16．（2022·山东济宁·八年级期末）小白用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；将光屏靠近水凸透镜，光屏上再次得到清晰的像，此过程模拟的是________的成因，该眼睛用_______ 进行矫正。 17．（2021·浙江·东海实验中学九年级期末）如图所示，位于凸透镜主光轴上某发光点P发出红、黄、绿三色复色光，当用与主光轴相垂直的毛玻璃屏从透镜附近沿轴方向右移动时，在屏上将依次看到 _____亮点。 第17题图 第18题图 三、实验探究题（18、19题每空1分，20题每空2分，共21分) 18．（2022·江苏·扬中市外国语中学九年级阶段练习）小方用如图所示装置探究凸透镜成像规律。 （1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰和光屏的中心大致在凸透镜的___上； （2）如图甲所示，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则该凸透镜的焦距f=______cm； （3）蜡烛、凸透镜和光屏在光具座上的位置如图乙所示，观察到光屏上有烛焰清晰的像（像未画出），该像是___________（填“放大”、“缩小”、“等大”）的实像，生活中的___________（填“照相机”、“投影仪”、“放大镜”）就是利用这个原理制成的； （4）实验过程中由于蜡烛燃烧变短，为了使烛焰的像再次成在光屏中央，应将凸透镜向_____移动。（填“上”或“下”） （5）小方同学将自己的近视眼镜放在透镜与光源之间，通过来回调节光源和光屏的位置，在光屏上找到一个清晰的像；若此时撤去近视眼镜，保持光源和透镜位置不变，则光屏应向___________（选填“靠近”或“远离”）透镜的方向移动才能再次在光屏上找到清晰的像； （6）小方进行了进一步探究：在图乙的基础上，保持蜡烛和光屏位置不动，让凸透镜以3cm/s的速度在如图乙所在位置向右匀速移动，经过______s，光屏上会再次呈现清晰的像。 19．（2022·全国·八年级课时练习）如图所示，在自制水滴显微镜的实验中 第19题图 第20题图 (1)如图甲所示，将小水滴作为显微镜的______镜，其直径约为4mm，它与被观察物体的间距约为10~15mm。 (2)如图甲所示，透过小水滴应该可以看到位于水滴下方白纸上的“箭头”的____（选填“倒立”或“正立”）、______（选填“放大”或“缩小”）的像。如果不是这样，就要调整______之间的距离，或者改变______。 (3)如图乙所示，用凸透镜做______镜，调整好小水滴与被观察物体的距离后，使箭头、小水滴、凸透镜在______上，并且保持凸透镜水平，眼睛不要离得太近，边观察边调节凸透镜的位置，当凸透镜与小水滴的距离适当时，就可以观察到箭头的像，这个像要比图甲所示情况下的像______（选填“大”或“小”）得多。 20．（2022·上海嘉定·二模）小嘉做“探究凸透镜成像的规律”实验，他正确组装和调试实验器材，先使蜡烛距凸透镜的距离大于凸透镜的两倍焦距。 ① 他将蜡烛分别置于光具座上的不同位置，并移动光屏，直到光屏上观察到清晰的像，成像情况如图（a）和（b）所示；分析比较图（a）和（b）中像距、像的大小随物距的变化关系及相关条件，可得出的初步结论是：当物距大于凸透镜的两倍焦距时，物体通过凸透镜成倒立缩小的实像，______。 ② 在实验中，小嘉好奇地把自己的近视眼镜（凹透镜）放在蜡烛和凸透镜之间，移动光屏，发现仍可以在光屏上成像；拿开眼镜后，像变得模糊不清；把光屏向靠近凸透镜的方向移动，又可以得到一个清晰的像。结合上述实验现象和科学课中有关眼球的结构（如图（c）所示）及作用（晶状体和角膜共同的作用相当于凸透镜，视网膜相当于光屏），可推测近视眼患者不戴近视眼镜时看不清远处的物体，可能是因为物体的像成在视网膜的______（选填“前”或“后”）方，依据是______。 四、综合题：本题共3小题，共23分。 21．（9分）（2022·全国·八年级）（1）（3分）如图1所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜________； 第21题图 第22题图 第23题图 （2）（6分）眼球中晶状体和角膜的共同作用相当于一个透镜。视力正常的人看物体时，物体在视网膜上成______（选填“正立”或“倒立”）、缩小的实像：如图2所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可“刷脸”。支付完成交易，光经过摄像头成像利用的是光的______（选填“反射”、“折射”或“直线传播”），“刷脸”时，面部应位于摄像头______。（只有一个选项正确） A．一倍焦距以内 B．一倍焦距与两倍焦距之间 C．等于两倍焦距 D．两倍焦距之外 22．（6分）（2022·全国·八年级）2022年，人工视网膜通过临床试验，为失明患者带来福音。人工视网膜主要由装有摄像头的眼镜、电子设备和芯片电极三部分组成，其工作原理如图。 (1)从眼球的成像原理来看，眼球对光的作用相当于_____镜； (2)从反射弧的组成来看，“人工视网膜”相当于反射弧中的_____； (3)摄像头中的对焦机构能调节镜头和CCD之间的距离。当配有人工视网膜的人向远处眺望，对焦机构将使镜头与CCD之间的距离变_____。 23．（8分）（2022·江苏徐州·中考真题）用如图所示装置模拟人眼成像情况，此时烛焰在光屏上成清晰的像。 （1）实验时，应使烛焰和________的中心位于凸透镜的主光轴上； （2）图中物距u应满足 ________； A．u>2f      B．u=2f            C．f <u<2f        D．u<f （3）当蜡烛远离凸透镜时，烛焰的像将落在光屏的________（填“前”或“后”）方； （4）在第（3）小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是_______ 。 A．将光屏靠近凸透镜     B．将光屏远离凸透镜   C．换焦距更大的凸透镜   D．换焦距更小的凸透镜 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
