专题5.2 生活中的透镜--八年级物理人教版（上册）.doc

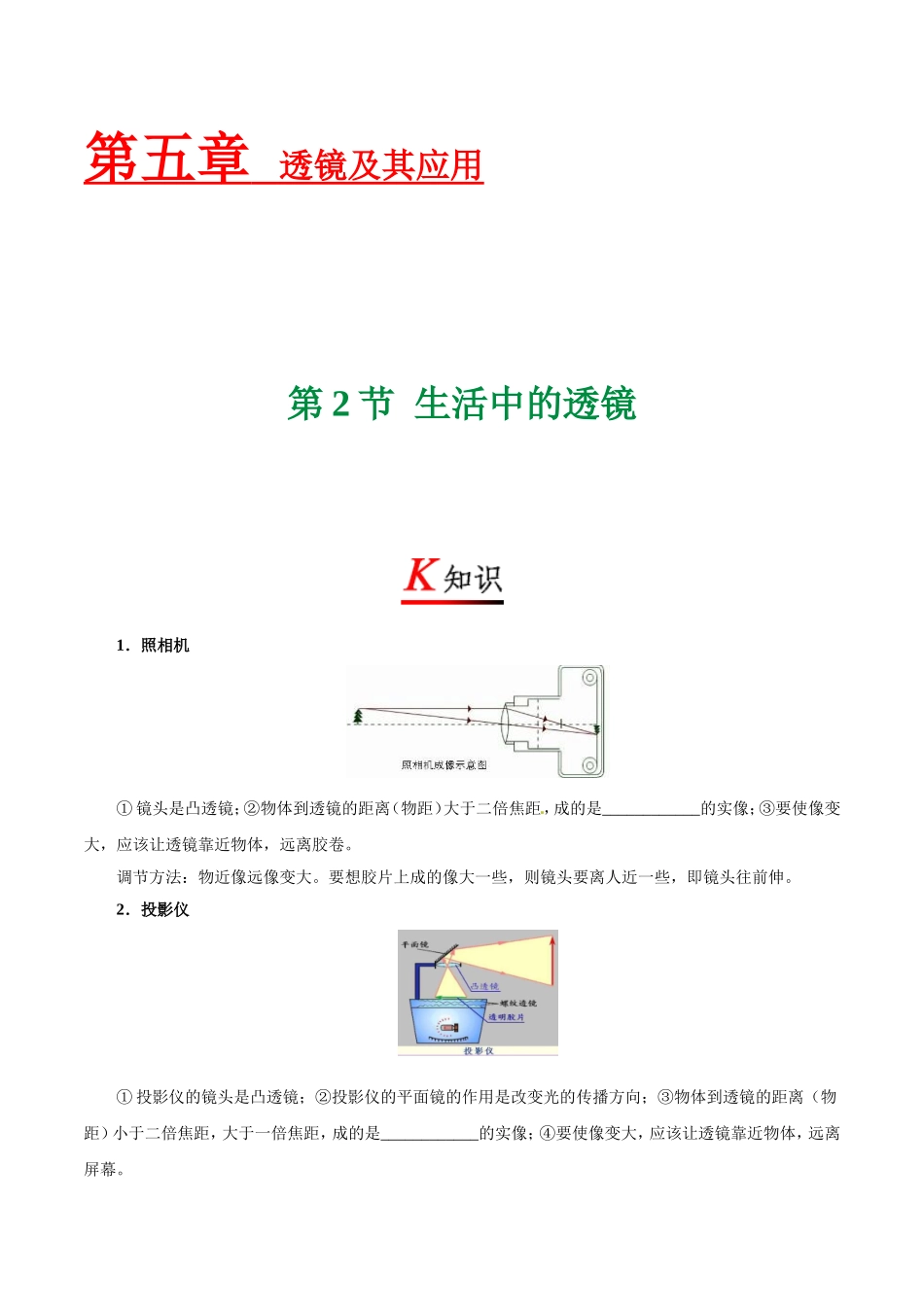

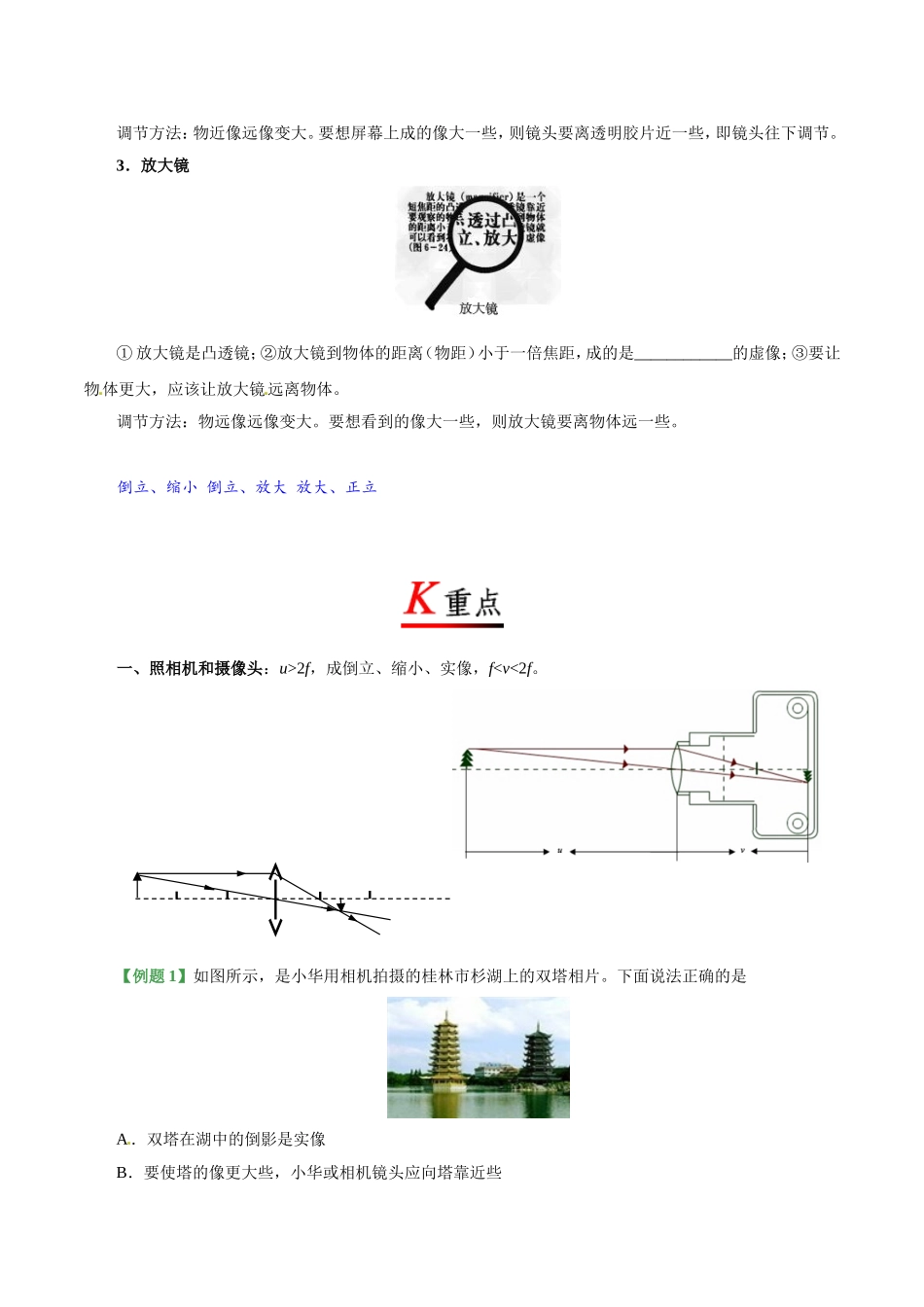

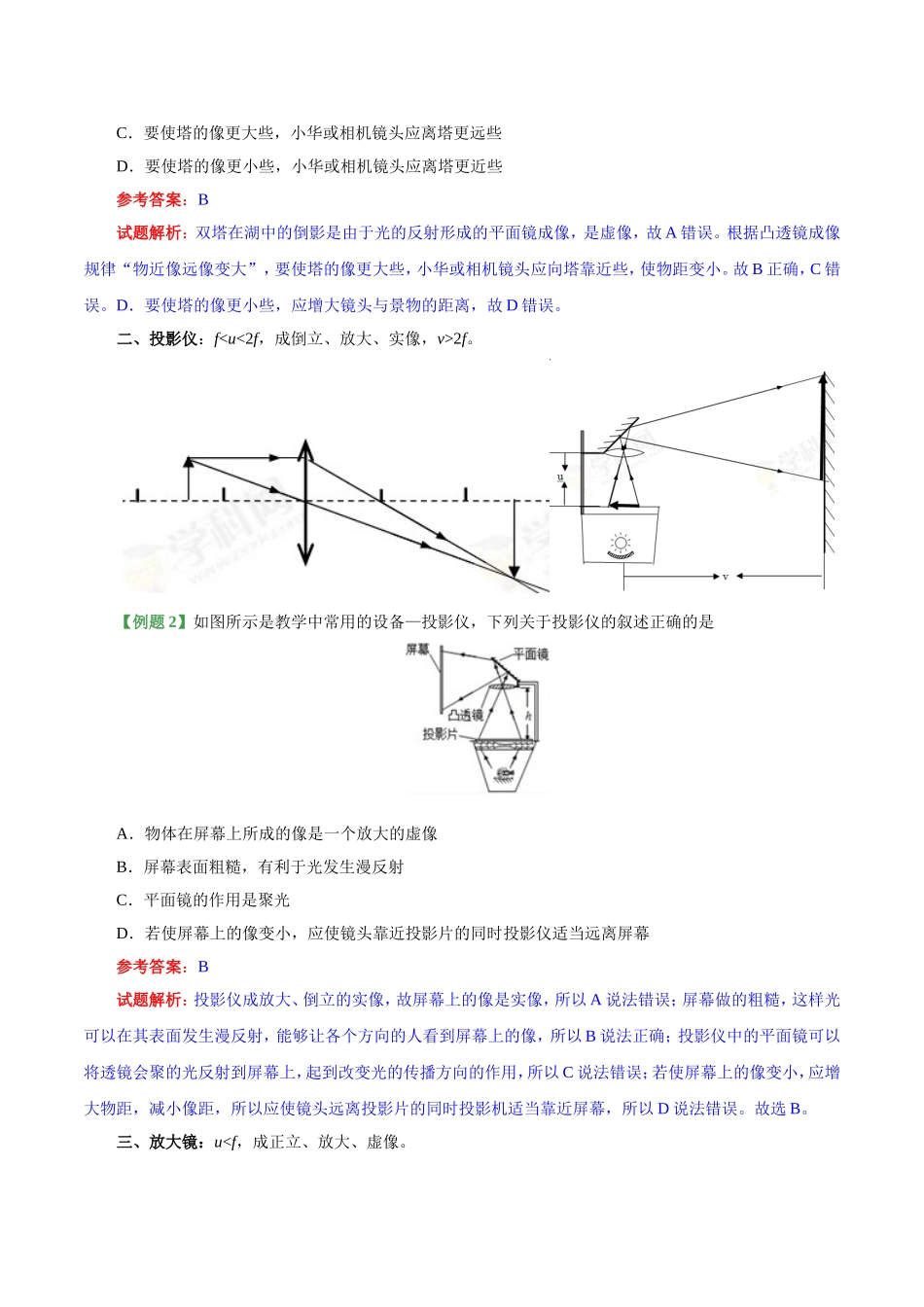

第五章 透镜及其应用 第2节 生活中的透镜 1．照相机[来源:学科网] ①镜头是凸透镜；②物体到透镜的距离（物距）大于二倍焦距，成的是____________的实像；③要使像变大，应该让透镜靠近物体，远离胶卷。 调节方法：物近像远像变大。要想胶片上成的像大一些，则镜头要离人近一些，即镜头往前伸。 2．投影仪 ①投影仪的镜头是凸透镜；②投影仪的平面镜的作用是改变光的传播方向；③物体到透镜的距离（物距）小于二倍焦距，大于一倍焦距，成的是____________的实像；④要使像变大，应该让透镜靠近物体，远离屏幕。 调节方法：物近像远像变大。要想屏幕上成的像大一些，则镜头要离透明胶片近一些，即镜头往下调节。 3．放大镜 ①放大镜是凸透镜；②放大镜到物体的距离（物距）小于一倍焦距，成的是____________的虚像；③要让物体更大，应该让放大镜远离物体。 调节方法：物远像远像变大。要想看到的像大一些，则放大镜要离物体远一些。 倒立、缩小 倒立、放大 放大、正立 一、照相机和摄像头：u>2f，成倒立、缩小、实像，f<v<2f。 【例题1】如图所示，是小华用相机拍摄的桂林市杉湖上的双塔相片。下面说法正确的是 A．双塔在湖中的倒影是实像 B．要使塔的像更大些，小华或相机镜头应向塔靠近些 C．要使塔的像更大些，小华或相机镜头应离塔更远些 D．要使塔的像更小些，小华或相机镜头应离塔更近些 参考答案：B 试题解析：双塔在湖中的倒影是由于光的反射形成的平面镜成像，是虚像，故A错误。根据凸透镜成像规律“物近像远像变大”，要使塔的像更大些，小华或相机镜头应向塔靠近些，使物距变小。故B正确，C错误。D．要使塔的像更小些，应增大镜头与景物的距离，故D错误。 二、投影仪：f<u<2f，成倒立、放大、实像，v>2f。 【例题2】如图所示是教学中常用的设备—投影仪，下列关于投影仪的叙述正确的是 A．物体在屏幕上所成的像是一个放大的虚像 B．屏幕表面粗糙，有利于光发生漫反射 C．平面镜的作用是聚光 D．若使屏幕上的像变小，应使镜头靠近投影片的同时投影仪适当远离屏幕 参考答案：B 试题解析：投影仪成放大、倒立的实像，故屏幕上的像是实像，所以A说法错误；屏幕做的粗糙，这样光可以在其表面发生漫反射，能够让各个方向的人看到屏幕上的像，所以B说法正确；投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用，所以C说法错误；若使屏幕上的像变小，应增大物距，减小像距，所以应使镜头远离投影片的同时投影机适当靠近屏幕，所以D说法错误。故选B。 三、放大镜：u<f，成正立、放大、虚像。 【例题3】如图所示，透过放大镜，观察到邮票上熊猫正立、放大的像，则邮票到放大镜的距离 A．小于放大镜的焦距 B．大于放大镜的焦距 C．位于一倍至两倍焦距间 D．等于放大镜的焦距 参考答案：A 试题解析：当凸透镜作为一个放大镜使用时，此时的物体应该在一倍焦距以内，即物距小于焦距，当物距小于焦距时，所成的像是正立的放大的虚像，故选A。 1．小阳拿一个光学器件观察直尺，如图所示，则小阳拿的是 A．平行玻璃砖 B．凸透镜 C．凹透镜 D．平面镜 2．使用投影仪的时候，屏幕上的像太大，想让屏幕上的像变得小些，可以采用的办法是 A．将投影仪移近屏幕，同时使胶片远离镜头 B．将投影仪移近屏幕，同时使胶片靠近镜头 C．将投影仪远离屏幕，同时使胶片靠近镜头[来源:Z。xx。k.Com] D．将投影仪远离屏幕，同时使胶片远离镜头 3．下图是探究凸透镜成像规律时观察到的现象，下列光学仪器中成像原理与其相同的是 A．放大镜 B．幻灯机 C．照相机 D．近视眼镜 4．在教室里，老师用投影仪投放画面时，画面的像是 A．正立、放大的虚像 B．倒立、放大的实像 C．正立、放大的实像 D．倒立、放大的虚像 5．在神十上，王亚平利用水袋和金属圈做成了一个水膜，加水后形成水球说“你们看，这个水球像不像是一个透镜，透过它，你们还可以看到我的倒影呢。”下列说法中错误的是 A．水球上的“倒影”是虚像 B．“倒影”是由于光的折射现象形成的[来源:学科网ZXXK] C．王亚平相对于地球是运动的 D．拍摄此图片的摄像机镜头的原理是利用凸透镜成倒立缩小的实像 6．下列说法中正确的是 A．实像和虚像都能显示在光屏上 B．虚像能用眼睛看到，但不能显示在光屏上 C．实像和虚像都不能显示在光屏上 D．实像能用眼睛看到，但不能显示在光屏上 7．仔细观察照相机你会发现，所有照相机的前面都有一个镜头，镜头就相当于一个凸透镜。如图所示为照相机的原理图，则照相时所成的像是 A．正立、放大的虚像 B．倒立、缩小的实像 C．倒立、缩小的虚像 D．倒立、放大的实像 8．关于放大镜，下列说法正确的是 A．放大镜是一个凸透镜 B．放大镜是一个凹透镜 C．用放大镜观察物体时，必须把眼睛放在焦点以内 D．用放大镜能够观察到远处房子的虚像 9．小丑鱼颜色艳丽、体型较小，因此水族馆常将它们放入球形鱼缸中以便观赏（如图所示）。球形鱼缸起到了__________的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的________（选填“实像”或“虚像”）。 10．小闵用透镜观察花朵，如图所示。可以判断她用的是___________（选填“凸”或“凹”）透镜。已知该透镜焦距是15 cm，被观测花朵与透镜的距离应___________15 cm（选填“大于”、“小于”或“等于”）。 11．手机的功能越来越多，其中二维码支付已经在中国全面推广，当手机扫描二维码时，二维码在手机中成的是________（选填“实像”或“虚像”），若要使二维码的像大一些，应当让手机离二维码________（选填“近”或“远”）一些。 12．墙上的喜羊羊是实像还是虚像?________。该像相对于物是“正立”还是“倒立”的?__________。 13．小明同学喜欢摄影。一天清晨，他用照相机对同一片树叶拍了两张清晰的照片，如图甲和乙所示。若小明拍摄这两张照片时相机镜头的焦距相同，那么拍摄_______（选填“甲”或“乙”）照片时树叶与相机的距离大一些。树叶上露珠下面的叶脉看起来比较大，这是因为圆形的露珠相当于_______。 14．为什么从圆形玻璃鱼缸的上方看水显得浅？从旁边看鱼显得大？ 15．临近毕业，承承所在班级拍摄毕业照时，摄影师看到两边一些同学没有进入镜头，他及时进行了调整，顺利完成了拍照，请你说说摄影师是怎样进行调整的?（提示：镜头，暗箱怎样调） 16．把一瓶矿泉水放在物理课本前，看到的情景如图所示。下列光学设备中，成像性质与它相同的是 A．放大镜 B．投影仪 C．照相机 D．近视眼镜 17．如图所示，用照相机对下面的景物拍照，底片上所成的像正确的是 A． B． C． D． 18．看病测体温是常有的事，如图所示是四位病人测量自己体温时，分别沿A、B、C、D方向观察读数，其中沿_________方向观察易于读出数据，这是因为体温计在设计时应用了____________________的原理。 19．如图所示，甲、乙两图分别是凸透镜成实像和虚像时的情景。请分别指出其特点。 （1）凸透镜成实像时，光屏____________，物和实像在凸透镜______________。 （2）凸透镜成虚像时，光屏______________，物和虚像在凸透镜_____________。 20．2013年6月20日，航天员王亚平在天宫一号中进行了航天史上的首堂太空授课。 如图甲所示，水膜能成正立、放大的像。如图乙所示，往水膜中注水，水膜变成一个晶莹剔透的大水球，大水球能成倒立、缩小的像．水膜和大水球相当于什么光学仪器？为什么有成不同的像？ 甲 乙 21．（2018·广西北部湾四市同城）如图所示，使用手机摄像头扫描二维码时，成缩小的实像。下列仪器成像特点与其相同的是 A．放大镜 B．照相机 C．投影仪 D．显微镜 22．（2018·陕西）2018年5月1日晚，在大雁塔北广场上演了一场水舞光影秀。巨型灯柱阵、多台超高清投影机和音乐喷泉交错配合，使大雁塔隐在光幕之中，美轮美奂，这是中华文化和现代科技的一次完美结合，下列关于这场光影秀的说法不正确的是 A．发光的灯柱是光源 B．光的三原色是红、绿、蓝 C．音乐喷泉形成的水幕对光只有反射作用 D．演出过程中高清投影机可形成逼真的实像 23．（2018·山西）如图甲所示，在圆柱体水杯后面放一张画有箭头的纸条。往杯中倒入适量水，透过水杯，看到一个箭头改变了方向（如图乙）。这是为什么呢？要解决这个问题，首先应抓住影响这个问题的主要因素：圆柱形水杯装有水的部分具有_________的特征，忽略掉影响这个问题的次要因素：物体的材质等，构建凸透镜模型进行研究。根据凸透镜成像规律可以判定，看到这个方向改变的箭头是放大的_______（选填“实像”或“虚像”）。凸透镜的这一成像规律在生活中的应用有_________（选填“张相机”或“投影仪”）。 1．B【解析】由题图可以看到，光学器件下的刻度尺是放大的，而平行玻璃砖、凹透镜、凸透镜、平面镜中只用凸透镜具有放大作用，故答案为B。 2．A【解析】银幕上的像的大小不取决于银幕的大小，而是取决于物距和像距，要使像更小一些，要增大物距，减小像距，所以减小屏幕到镜头的距离，同时增大投影片与镜头的距离，即：将投影仪移近屏幕，同时使胶片远离镜头。故选A。 6．B【解析】实像和虚像都能用眼睛看到，虚像不能用光屏呈接，实像能用光屏呈接。故A错误，B正确。是否能用光屏呈接是实像和虚像的重要区别，虚像不能用光屏呈接，实像能用光屏呈接，实像和虚像都能用眼睛看到，故CD错误。故选B。 7．B【解析】照相机是根据凸透镜成倒立、缩小的实像工作的。故选B。 8．A【解析】AB．放大镜是凸透镜的应用，故A正确，B错误；CD．用放大镜观察物体时，要得到正立放大的虚像，必须把物体放在焦点以内，故CD错误；故选A。 9．凸透镜（或放大镜） 虚像 【解析】将小丑鱼放入球形鱼缸中以便观赏，因为球形鱼缸中间厚，边缘薄，相当于一个凸透镜；所以球形鱼缸起到了凸透镜（或放大镜）的作用；由于小丑鱼位于焦距以内，所以我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的虚像，即放大镜成正立、放大的虚像。[来源:Z&xx&k.Com] 10．凸 小于 【解析】用透镜观察花朵，看到花朵放大的像，可以判断她用的是凸透镜；凸透镜做放大镜使用，物距要小于焦距，已知该透镜焦距是15 cm，则被观测花朵与透镜的距离应小于15 cm。 11．实像 近 【解析】当用手机扫描二维码时，手机就是一部照相机，利用凸透镜成倒立缩小实像的原理制成，所以二维码在手机中成的是实像；若要使二维码的像大一些，应当让手机离二维码近一些，即减小物距，则像距应增大，像也是变大的。 12．实像 倒立 【解析】据图可知，此时印有喜洋洋图案的胶片处于凸透镜的1倍焦距和2倍焦距之间，所以应该成一个倒立、放大的实像；据图可知，像是正立的，即胶片一定是倒着放的，即该像相对于物是“倒立”的。 13．乙 放大镜[来源:Z.xx.k.Com] 14．从鱼缸上方看鱼缸，鱼缸底上的光通过水射向空气发生了折射，故看起来显得浅；从旁边看，凸形的水相当于一个凸透镜，金鱼游到鱼缸边附近时，处在这个凸透镜的焦点之内，凸透镜起放大镜的作用，我们实际上看到了金鱼的放大的虚像。 【解析】池底的光线由水中斜射到空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了。凸透镜的形状是中间厚、边缘薄，而圆形鱼缸中有水时，会相当于一个凸透镜，看到的鱼的像是正立的，符合放大镜的原理，因有水的圆形鱼缸从侧面看上去，相当于一个凸透镜，并相当于一放大镜，看到的鱼的像是正立放大的虚像。 15．（1）摄影师应将镜头离同学远一点。（2）同时摄影师应将暗箱长度缩一些。 【解析】照毕业照时发现有一部分同学没有进入取景框，要想使全体同学都进入取景框，则应使像变小，要使像变小，则必须使物距变大，所以应使照相机远离学生，物距增大后，像距跟着变小，要使所成的像清晰，则必须同时调节镜头缩小像距，因此应使镜头靠近胶片。 16．A【解析】此时装有水的矿泉水瓶相当于一个凸透镜，将字放在凸透镜后面，能看到一个正立放大的虚像，放大镜成像情况与它相同。故选A。 17．B【解析】照相机底片上得到的应该是一个倒立的缩小的实像。凸透镜成倒立的实像时，像与物左右、上下都相反。我们可以把景物旋转180°观察便可找到答案。故选B。学科~网 18．B 凸透镜能成正立、放大虚像 【解析】因为要准确到0.1 ℃，刻度和水银柱都很小，又因将横界面做成三角形，此时只有B点可以看成一个凸透镜，便于读数，凸透镜可成正立放大虚像，应用了凸透镜成正立放大虚像的原理。 19．（1）能承接到所成的像 异侧 （2）不能承接到所成的像 同侧 【解析】（1）凸透镜成实像时，光屏能承接到像，物像在凸透镜的异侧。（2）凸透镜成虚像时，光屏不能承接到像，物像在凸透镜的同侧。 20．水膜和大水球相当于凸透镜；图甲中是因为物体到凸透镜的距离小于焦距，成正立、放的虚像；图乙中是因为人到凸透镜的距离大于凸透镜的二倍焦距，所以成倒立、缩小的实像。 【解析】水膜和大水球相当于凸透镜；图乙中是因为物体到凸透镜的距离小于焦距，成正立、放的虚像；图丙中是因为人到凸透镜的距离大于凸透镜的二倍焦距，所以成倒立、缩小的实像。 22．C【解析】A．能自行发光的物体叫做光源，所以发光的灯柱是光源，故A正确。B．光的三原色是红、绿、蓝，故B正确。C．水幕是透明的介质，光由空气进入水幕发生反射和折射，故C错误。D．投影仪成倒立、放大的实像，故D正确。故答案为C。 23．中间厚边缘薄、透光 实像 投影仪 【解析】由题知，圆柱形水杯装有水的部分具有中间厚、边缘薄的特点，这是主要因素，在分析时，忽略掉了透光、材质等次要因素，从而构建凸透镜模型。由题意可知，透过乙杯看到的箭头却是一个反向（即上下颠倒、左右颠倒）且放大的像，即成倒立、放大的实像，说明其原理与投影仪相同。
