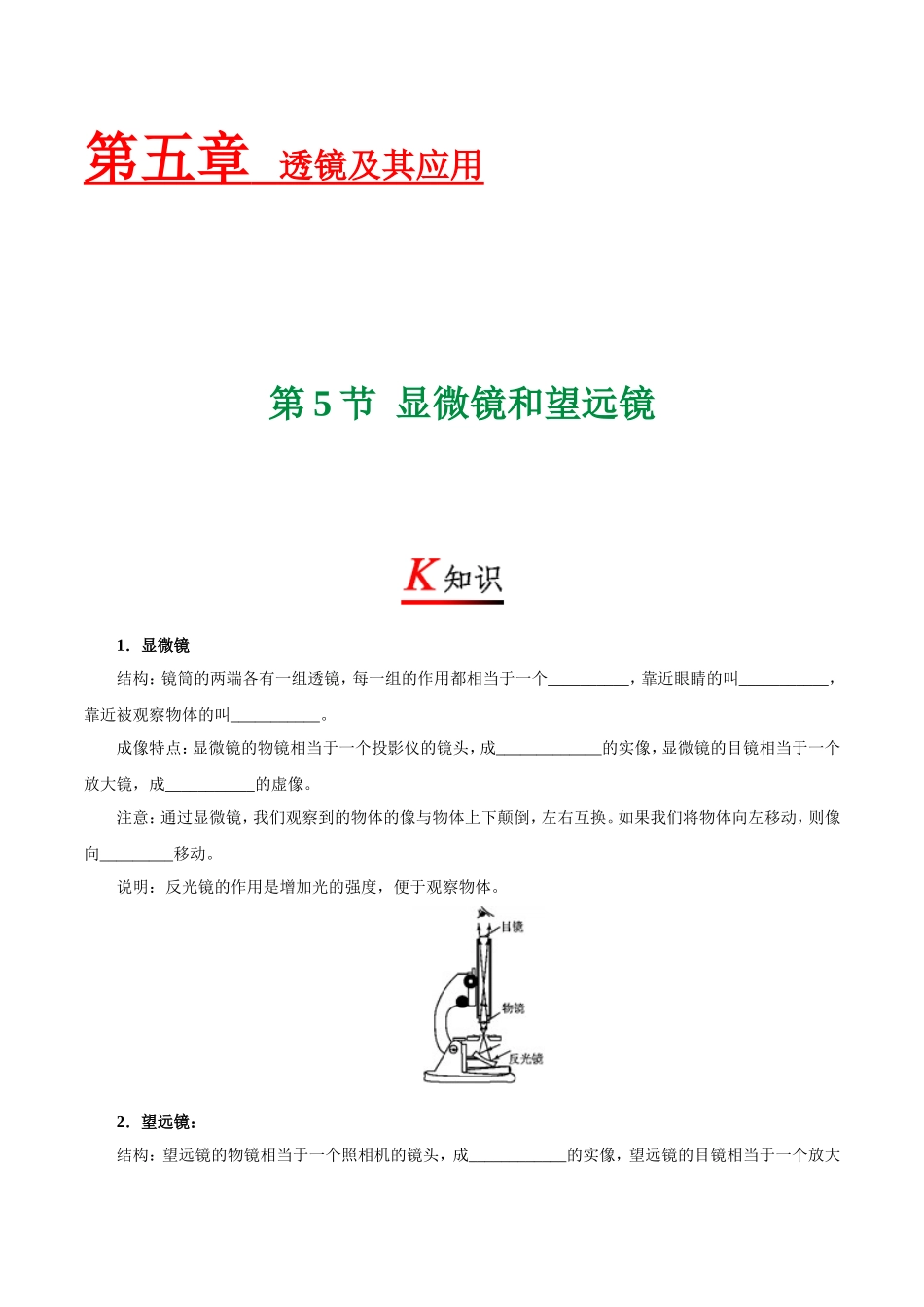

第五章 透镜及其应用 第5节 显微镜和望远镜 1．显微镜 结构：镜筒的两端各有一组透镜，每一组的作用都相当于一个__________，靠近眼睛的叫___________，靠近被观察物体的叫___________。 成像特点：显微镜的物镜相当于一个投影仪的镜头，成_____________的实像，显微镜的目镜相当于一个放大镜，成___________的虚像。 注意：通过显微镜，我们观察到的物体的像与物体上下颠倒，左右互换。如果我们将物体向左移动，则像向_________移动。 说明：反光镜的作用是增加光的强度，便于观察物体。 2．望远镜： 结构：望远镜的物镜相当于一个照相机的镜头，成____________的实像，望远镜的目镜相当于一个放大镜，成正立、放大的__________像。 视角：物体的两端到人眼处所夹的角叫____________。物体越大，物体与人眼的距离越近，其视角就越__________。 凸透镜 目镜 物镜 倒立、放大 正立、放大 右 倒立、缩小 虚 视角 大 1．显微镜：（1）物镜：f物<u<2f物，成倒立、放大、实像； （2）目镜：u′<f目，成正立、放大、虚像。 【例题1】显微镜的物镜和目镜的成像原理分别和下列哪一组仪器的成像原理类似 A．投影仪、照相机 B．照相机、放大镜 C．放大镜、投影仪 D．投影仪、放大镜 参考答案：D 试题解析：解答此题要明确显微镜的构造和成像原理：显微镜由物镜和目镜组成，目镜成的是正立、放大的虚像，显微镜的物镜成的是放大、倒立的实像。显微镜的物镜焦距短，目镜焦距长，所以放在载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立放大的实像，相当于投影仪；显微镜通过物镜成倒立放大的实像，这个实像位于目镜的焦点之内，通过目镜成正立、放大的虚像，相当于放大镜；因此ABC错误，D正确。故选D。 2．望远镜：（1）物镜：u>2f物，成倒立、缩小、实像； （2）目镜：u′<f目，成正立、放大、虚像。 【例题2】2018年1月31日晚，月亮女神上演“月全食血月+超级月亮+蓝月”三景合一的天文奇观，150多年一遇。如此带感、特别的视觉盛宴，是拍摄的最佳机会。某天文爱好者为了研究这一现象，于是架设一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是 A．它的物镜和显微镜的物镜作用相同 B．它的物镜相当于放大镜，用来把像放大[来源:学_科_网Z_X_X_K] C．它的物镜的作用是使远处的物体在焦点附近成虚像 D．它由两组透镜组成，靠近眼睛的为目镜，靠近被观测物体的为物镜 参考答案：D 试题解析：A．望远镜的物镜是使得无限远处的物体成一个倒立缩小的实像，而显微镜的物镜是为了使得载物片上的物体成一个放大的实像，故A错误；B．望远镜的物镜相当于照相机的镜头，使远处的物体成一个倒立缩小的实像，故B错误；C．望远镜的物镜的目的是使得无限远处的物体成一个倒立缩小的实像，故C错误；D．望远镜由两组透镜组成，靠近眼镜的为目镜，靠近被观测物体的为物镜，故D正确。故选D。 1．下列仪器中，不能用于观测天体的是[来源:学|科|网] A．光学望远镜 B．放大镜 C．X射线望远镜 D．射电望远镜 2．下列说法错误的是 A．显微镜是由2个凸透镜组成的 B．望远镜是由2个凹透镜组成的[来源:Z&xx&k.Com] C．天文望远镜常用凹面镜作物镜 D．视角越大，越能看清物体 3．对下列四幅图阐述正确的是 A．甲图：近视眼成像在视网膜前，用凸透镜矫正 B．乙图：远视眼成像在视网膜后，用凹透镜矫正 C．丙图：显微镜的目镜相当于放大镜，物镜相当于投影仪的镜头 D．丁图：天文望远镜的物镜相当于放大镜，目镜相当于照相机的镜头 4．关于透镜的应用，下列说法正确的是 A．照相时，景物在镜头二倍焦距以外 B．近视眼镜利用了凹透镜对光的会聚作用 C．显微镜的目镜成正立、缩小的虚像 D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距 5．下列说法不正确的是 A．近视镜片中间薄、边缘厚，是凹透镜 B．照相机拍摄物体所成的像是倒立的实像 C．近视眼不戴眼镜时成的像在视网膜的前面 D．用望远镜观察远处的物体，物镜成的是放大的像 6．小刚同学正在用显微镜观察洋葱鳞片叶表皮细胞，显微镜的目镜有5倍和10倍两种，物镜有10倍和40倍两种，下列组合中观察到细胞数目最少的是 A．目镜5倍，物镜10倍 B．目镜10倍，物镜10倍 C．目镜5倍，物镜40倍 D．目镜10倍，物镜40倍 7．显微镜能对微小的物体进行高倍数放大，它利用两个焦距不同的凸透镜分别做为物镜和目镜，则物镜和目镜所成的像是 A．物镜成正立、放大的虚像 B．物镜和目镜都成实像 C．物镜和目镜都成虚像 D．目镜成正立、放大的虚像 8．想要观测太阳，下列工具中可以使用的是 ①双筒望远镜 ②加滤镜的天文望远镜 ③涂黑的玻璃 ④放大镜 A．①③ B．②④ C．①④ D．②③ 9．2018年1月31日晚，我国几乎所有地区都欣赏到一轮“红月亮”高悬夜空的迷人景象。有很多天文爱好者使用望远镜欣赏美丽的月食景观，还有人用摄像头记录下整个过程。对于以下说法正确的是 A．望远镜的物镜相当于投影仪 B．通过摄像头所成的像是正立放大的 C．通过望远镜的物镜成倒立缩小的实像 D．摄像头记录“红月亮”时镜头应该前伸 10．显微镜的物镜是一个凸透镜，目的是得到一个放大的________像，它的目镜也是一个凸透镜，目的是得到一个放大的________像。（选填“虚”、“实”） 11．观测月球等天体时应选用________镜，观察细胞内部结构时应选用________镜。看水滴下的叶脉，比旁边的粗糙，因为水滴相当于________镜。 12．如图所示是一架天文爱好者使用的望远镜的内部结构，远处的物体经过物镜成一个倒立、________的实像，此像落在目镜______________的位置，目镜的作用是把这个像放大。 13．把一滴水滴在玻璃板上，在玻璃板下面放置一个用眼睛看不清楚的小物体，这时的水滴相当于一个________镜，拿一个放大镜位于水滴的上方，慢慢调节放大镜与水滴之间的距离，你就更能看清玻璃板下的微小物体，这时它们的作用相当于一个________（选填“望远镜”或“显微镜”）。[来源:Zxxk.Com] 14．天文望远镜中物镜的作用是使远处的物体在焦点附近成__________（填“放大”或“缩小”）的__________（填“实像”或“虚像”），目镜的作用相当于一个__________，用来把这个像放大。由于像被拉近，靠近人眼，__________较大，所以使我们看到远处物体的像大而清晰。 15．在观察玻片标本时，发现所看到的目标在视野的左下方，如果想将目标移到视野的中央，玻片标本的移动方向应该是________（选填“右上”“右下”“左上”或“左下”）。 16．显微镜和望远镜都是由目镜和物镜组成的。作用相同的是_________（选填“目镜”或“物镜”），都是成放大、__________的虚像。视角越大看到的物体就越大的原理被应用到了___________镜中（选填“显微镜”或“望远镜”）。 17．物体在视网膜上所成的像的大小是由视角决定的。下面四种情况中，眼睛感觉到最高的物体是 A．站在20 m远处高1.6 m的人 B．18 m远处一棵高1.7 m的小树 C．20 m远处高1.7 m的栏杆 D．40 m远处高1.7 m的竹竿 18．如图是2016年11月14日天文爱好者们利用天文望远镜观赏超级月亮的情景，这是距离1948年1月以来看到的最大满月。关于望远镜，下列说法正确的是 A．望远镜是把远处的月亮在离我们眼睛很近的地方成像后再放大 B．通过望远镜看到的是月亮被两次放大之后的实像 C．它的物镜相当于放大镜，成正立、放大的虚像 D．它的物镜和显微镜的物镜作用相同 19．如图所示，小明取两个焦距不同的凸透镜，以焦距较短的凸透镜作为目镜，以焦距较长的凸透镜作为物镜，通过两个透镜观察美景，调节两个透镜之间的距离，直到看得最清楚为止，此时这种透镜组合工作原理与__________（选填“望远镜”或者“显微镜”）相同。[来源:学科网] 20．观察是科学探究的一种方法，科学观察需要工具，显微镜就是其中一种工具。 （1）使用显微镜观察时，如果光线过强，应选择________（填序号）； ①大光圈 ②小光圈 ③平面镜 ④凹面镜 （2）观察写有字母“b”的装片，一般正确的应该是________眼望着________镜观察，同时另一眼________（填“睁开”或“闭着”），视野中看到的图像是________； （3）如图1是显微镜观察某生物装片时的视野，若视野甲转变成乙，则移动装片时，应向哪个方向移动装片才能达到这个要求________； A．右上方 B．左上方 C．左下方 D．右下方 （4）某显微镜目镜有10X和20X，物镜有8X和45X，用这台显微镜观察，要使观察到的细胞数目最少的选择是________； （5）如图2所示，在一个视野中看一行细胞，此时显微镜镜头的读数是10×和10×，如果此时将镜头换成10×和40×，那么在这个视野中可以看到的细胞数目是________个。 21．（2018·广西北部湾四市同城）如图所示，使用手机摄像头扫描二维码时，成缩小的实像。下列仪器成像特点与其相同的是 A．放大镜 B．照相机 C．投影仪 D．显微镜 22．（2018·呼和浩特）在玻璃板下放置一个用眼睛看不清楚的小物体，把一滴水滴在小物体正上方的玻璃板上，水滴就是一个放大镜，如果还看不清小物体，再拿一个凸透镜位于水滴正上方，调节镜与水滴间的距离，就能看清玻璃板下的小物体。此时看到的是小物体的__________的（选填“正立”或“倒立”），__________的（选填“放大”或“缩小”）__________像（选填“实”或“虚”），这个组合与__________（选填“望远镜”或“显微镜”）的原理相同。 2．B【解析】显微镜、望远镜的主要部分是装在镜筒两端的两组透镜，每组透镜都相当于一个凸透镜，靠近眼睛的叫做目镜，靠近被观察物体的叫物镜，故A正确，B错误；天文望远镜常用凹面镜作物镜，故C正确；视角的大小不仅与物体的大小有关，还与眼睛距离物体的远近有关，物体离我们越近，视角越大，看物体越清楚，故D正确。故选B。 3．C【解析】A．由甲图可知：像成在视网膜的前方，故该眼睛是近视眼，近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜即凹透镜，使光线推迟会聚，故A错误；B．乙图中像成在了视网膜的后面，该眼睛是远视眼，远视眼应该佩戴凸透镜进行矫正，故B错误；C．显微镜的物镜相当于投影仪的镜头，成放大实像，目镜相当于放大镜，成放大的虚像，故C正确；D．望远镜中物镜的作用相当于照相机，使远处的物体成倒立缩小的实像，这个倒立缩小的实像正好落在目镜焦距内的位置，目镜相当于放大镜，再对这个像进行放大，故D错误。故选C。 4．A【解析】A．照相时，被照者应站在镜头二倍焦距之外，故A正确；B．近视眼镜是凹透镜，对光线有发散作用，故B错误；C．显微镜的目镜成正立、放大的虚像，故C错误；D．借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，故D错误。故选A。 5．D【解析】A．中间簿边缘厚的透镜叫凹透镜，近视镜片是凹透镜，所以中间薄，边缘厚，故A正确；B．照相机是根据物体放在凸透镜两倍焦距以外成倒立缩小实像制成的，所以拍摄物体所成的像一定是实像，故B正确；C．近视眼不戴眼镜时成的像在视网膜的前面，远视眼不戴眼镜时成的像在视网膜的后面，故C正确；D．用望远镜的物镜相当于照相机，所以物镜得到的像是倒立缩小实像，故D错误。故选D。 6．D【解析】显微镜的放大倍数是由物镜和目镜的放大倍数共同来决定的，总放大倍数等于物镜和目镜的放大倍数之积。本题中目镜和物镜都有两种不同的放大倍数，而要使观察到的细胞数目最少，其实质是在同样的视野范围内观察到的细胞最大，即放大倍数最大。A选项中总放大倍数为50倍；B选项中总放大倍数为100倍；D选项中放大倍数为200倍；D选项中放大倍数为400倍。故选D。学科~网 7．D【解析】显微镜的物镜焦距短，载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立、放大的实像；显微镜通过物镜成倒立、放大的实像，这个实像位于目镜的焦点之内，通过目镜成正立、放大的虚像；故选D。 8．D【解析】太阳发出的光直接用眼睛看非常刺眼，为此想要观测太阳，可以使用加滤镜的天文望远镜或涂黑的玻璃，这样可以避免强光的反射光刺伤眼镜。故选D。 10．实 虚 【解析】显微镜的物镜是一个凸透镜，目的是得到一个倒立放大的实像，它的目镜也是一个凸透镜，相当于放大镜，目的是得到一个正立放大的虚像。显微镜放大了两次，是倒立的。 11．望远 显微 放大 【解析】天体离我们很远，视角很小，无法用肉眼观察，只能通过望远镜来增大人们的视角，故观测月球等天体时应选用望远镜；细胞内部结构很微小，只能用放大倍数很大的显微镜来观察。看水滴下的叶脉，比旁边的粗糙，因为水滴相当于放大镜。 12．缩小 一倍焦距以内 【解析】望远镜中物镜的作用是使远处的物体成倒立、缩小的实像，这个倒立、缩小的实像正好落在目镜焦距内的位置，目镜的作用相当于一个放大镜，这个实像经过目镜成一个正立、放大的虚像。 13．凸透（或放大） 显微镜 【解析】因为小水滴中间比边缘厚，所以小水滴相当于凸透镜；小水滴相当于显微镜的物镜能成一个倒立、放大的像，放大镜相当于显微镜的目镜，成正立、放大的虚像。 14．缩小 实像 放大镜 视角 15．左下 【解析】我们在显微镜下看到的物像是上下左右均颠倒的物像，所以我们移动玻片标本时，标本移动的方向正好与物像移动的方向相反．如我们向右移动玻片标本，而在显微镜内看到的物像则是向左移动的．在题干中物像位于视野中央偏左下方，要想把它移到视野中央，应该向左下方移动玻片标本，物像才向右上方移动移到视野中央．故答案为左下。 16．目镜 正立 望远 【解析】显微镜和望远镜都是由目镜和物镜组成的。显微镜的物镜相当于幻灯机的镜头，望远镜的物镜相当于照相机的镜头。它们的目镜都相当于一个放大镜，目镜成放大、正立的虚像。视角越大看到的物体就越大的原理被应用到了望远镜中。 17．B【解析】因为距离物体越近，视角越大，如果视角大，物体在视网膜上所成的像就大，眼睛所看到的物体就大；所以四个选项中，20 m远的1.6 m高的人，1.7 m高的栏杆，40 m远的1.7 m高的竹竿都不如一棵18 m远1.7 m高的小树距离近，故这棵18 m远的小树，在视网膜上所成的像最大，眼睛所看到的物体就大。故选B。 18．A【解析】A．望远镜的物镜相当于照相机，其作用是使远处的物体在焦点附近成倒立、缩小的实像，目镜相当于放大镜，把像放大，故A正确；B．望远镜的物镜相当于照相机，使物体在焦点附近成倒立、缩小的实像，故B错误；C．望远镜的物镜相当于照相机，成倒立、缩小的实像，故C错误；D．望远镜的物镜相当于照相机，成倒立、缩小的实像，显微镜的物镜相当于投影仪，成倒立、放大的实像，二者作用不同，故D错误。故选A。 19．望远镜 【解析】以焦距较小的凸透镜为目镜，以焦距较大的凸透镜为物镜，调节两者间的距离，观察远处的物体，看到的像是倒立缩小的虚像，这种透镜组合工作原理与望远镜相同。 20．（1）②③ 左 （2）目 闭着 q （3）C （4）20×、45× （5）2 （3）显微镜下的物体的像是左右相反、上下颠倒的，甲图中看到的物体在左下角，说明物体在右上角，要使像在中央，应把装片向左下方移动； （4）要使观察到的细胞数目最少，应使用最大的倍数组合，即20×的目镜和45×的物镜； （5）显微镜镜头的读数是10×和10×时，能观察到的细胞数量是8个，将镜头换成10×和40×，放大倍 数变为原来的4倍，视野变为原来的，只能看到2个细胞。 21．B【解析】手机摄像头是一个凸透镜，使用手机摄像头扫描二维码时，成倒立缩小的实像。A、放大镜是利用凸透镜成正立、放大的虚像工作的，不符合题意。B、照相机是利用凸透镜成倒立、缩小的实像工作的，符合题意；C、投影仪利用凸透镜成倒立、放大的实像工作的，不符合题意。D、由显微镜成像原理知：物体经物镜折射后，成倒立放大的实像，这个像正好处在目镜的焦点之内，又经目镜成正立、放大的虚像，此时的目镜相当于一个放大镜，故不符合题意。故选B。学科%网 22．倒立 放大 虚 显微镜 【解析】因为小水滴中间比边缘厚，所以小水滴就相当于凸透镜，小物体在凸透镜的一倍焦距以内，成正立、放大的虚像；拿一个凸透镜位于水滴的上方，小水滴相当于显微镜的物镜，物体成一个倒立、放大的实像。凸透镜在上面，应该是目镜，此时成正立、放大的虚像。二次放大成的像相对于物体是倒立的、放大的、虚像。它们的共同作用相当于显微镜，所以更能看清玻璃板下的微小物。
