单元04光现象 【真题模拟练】（原卷版）.docx

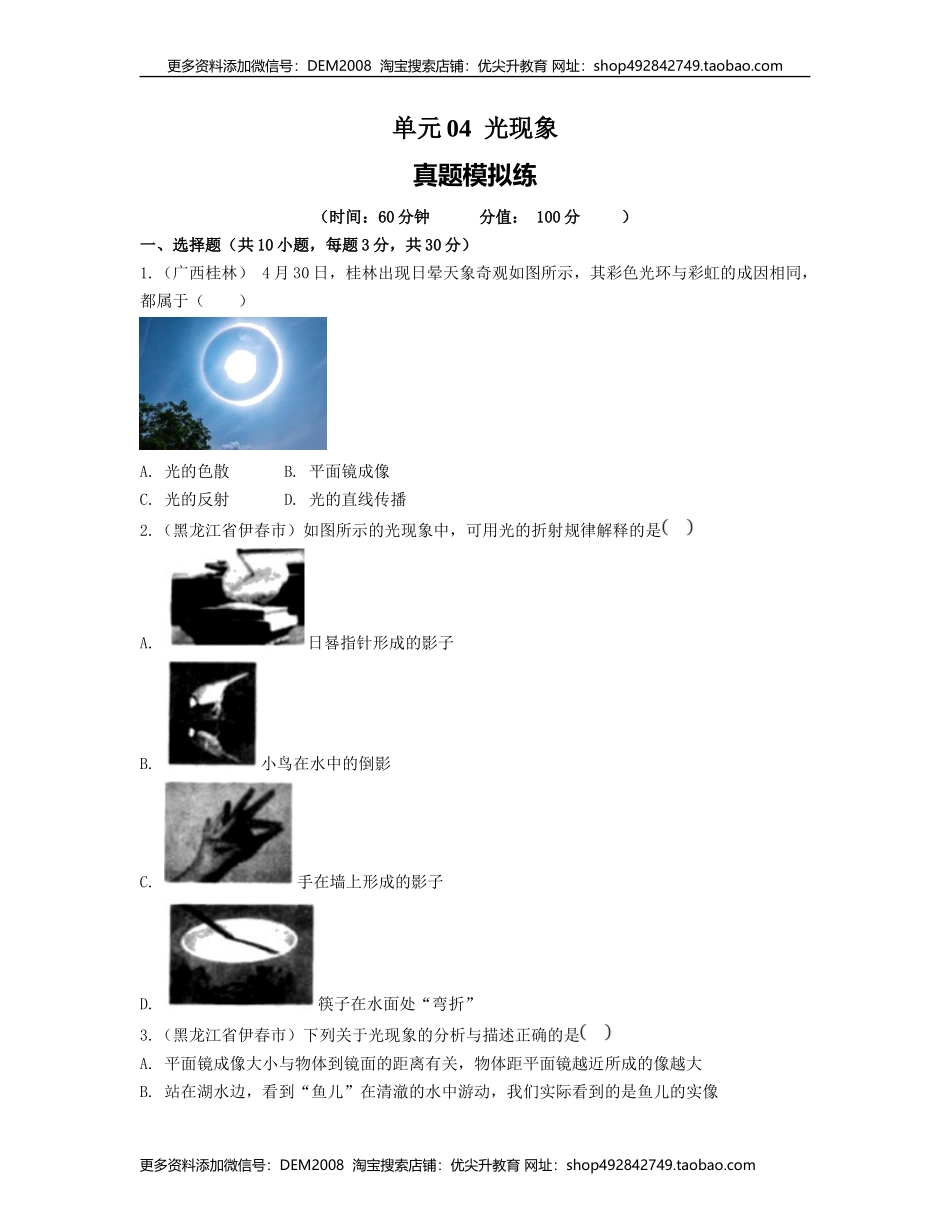

更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址： 单元04 光现象 真题模拟练 （时间：60分钟 分值： 100分 ） 一、选择题（共10小题，每题3分，共30分） 1.（广西桂林） 4月30日，桂林出现日晕天象奇观如图所示，其彩色光环与彩虹的成因相同，都属于（　　） A. 光的色散 B. 平面镜成像 C. 光的反射 D. 光的直线传播 2.（黑龙江省伊春市）如图所示的光现象中，可用光的折射规律解释的是 A. 日晷指针形成的影子 B. 小鸟在水中的倒影 C. 手在墙上形成的影子 D. 筷子在水面处“弯折” 3.（黑龙江省伊春市）下列关于光现象的分析与描述正确的是 A. 平面镜成像大小与物体到镜面的距离有关，物体距平面镜越近所成的像越大 B. 站在湖水边，看到“鱼儿”在清澈的水中游动，我们实际看到的是鱼儿的实像 C. 缤纷的彩虹是由于光的色散形成的 D. 遥控器是利用紫外线进行遥控的 4．（辽宁省营口市）下列光现象中与小孔成像原理相同的是（　　） A．“手影”游戏 B．水中“折筷” C．山的“倒影” D．雨后“彩虹” 5．（内蒙古通辽市）下列现象中与“杯弓蛇影”原理相同的是（　　） A．露珠下的“叶脉” B．水中“倒影” C．空中“彩虹” D．日环食 6.（山西）日晷是我国古代劳动人民用来计时的一种工具。如图所示，通过观察直杆在太阳下影子的位置就可知道时间。下列现象与日晷工作原理相同的是 ( ) A.池水映明月 B.形影紧相依 C.潭清疑水浅 D.镜子正衣冠 7.（四川省达州市）因为有了光，自然界才绚丽多彩；因为有了光，世界才生机勃勃；因为有了光，我们的生活才充满温暖，下列四幅图所涉及的物理知识，说法正确的是 A. 图中小孔成像表明光一定沿直线传播 B. 图中的漫画表明，在反射时，光路是可逆的 C. 图中小猫没有叉到鱼是因为鱼在水中的像比实际位置深一些 D. 图是教室里的投影仪，若想使光屏上的像更大一些，应将凸透镜向上移动 8. （四川省眉山市）下列光现象中，属于光的反射现象的是（　　） A. 通过平静的湖面可以看到蓝天白云 B. 游泳池注水后，看上去好像变浅了 C. 太阳光经过三棱镜后可以产生彩色光带 D. 阳光透过树叶的缝隙射到地面上，形成圆形光斑 9. （湖北省鄂州市）下列现象中，对应的物理知识属于“光的直线传播”的是（　　） A. 雨后的彩虹 B. 射击瞄准时要做到“三点一线” C. 在平静的湖面可以看到蓝天白云 D. 游泳池注水后，看上去好像变浅了 10. （湖北省鄂州市）如图是小天同学探究光的反射定律的实验过程。下列说法错误的是（　　） A. 实验中使用硬纸板是为了显示光的传播路径 B. 图甲中∠EOM是入射角 C. 图乙的现象说明反射光线跟入射光线和法线在同一平面内 D. 图丙和图甲中的现象说明在反射现象中光路是可逆的 二、填空题（共10小题，每空1分，共30分） 11．（四川省绵阳）如图所示，装有水的长方体水槽水平放置，固定在左壁上的激光笔发出的一束红光射到水面上的O点，红光与水面夹角是45°，反射光射到右壁上的A点，折射光射到右壁上的B点，则A点到水面的距离 　 　（选填“大于”“小于”或“等于”）B点到水面的距离；往水槽内注水，水面上升2cm，此时反射光射到右壁上的C点，则A、C之间的距离是 　 　cm。（点A、B、C未在图中标出） 12. 利用激光笔和水槽等器材观察光从空气进入水中发生的折射现象，下图是光束在空气和水中传播的径迹。请完成下列问题： （1）请在图中标出入射角和折射角；___________ （2）为了提高光在水中传播径迹的可见度，可采取的措施有①___________； ②___________。 13．（2021•哈尔滨）如图所示，桥在水中形成的“倒影”是________（选填“虚”或“实”）像，这个像是光的 ________（选填“反射”或“折射”）形成的。 14．（2021•广东）小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿 　 　传播。小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的 　 　产生的现象，弟弟看到的是硬币的 　 　（选填“实”或“虚”）像。 15、（2021·湖南株洲·T21）如图是根据初中物理光学内容绘制的知识结构图，线条表示知识间的逻辑联系。 （1）A、B两处应分别填写的物理原理是 _____和 _____（填“直线传播”或“光路可逆”）。 （2）C、D两处应分别填写的光学元件是 _____和 _____（填“平面镜”或“透镜”）。 （3）图中表示光沿直线传播的物理模型是 _____。 16．（2021•凉山州）如图所示是光在空气和玻璃两种介质中传播时同时发生反射和折射的光路图，其中 　 　是入射光线，折射角的大小是 　 　。 17.（2021·辽宁阜新）家用小轿车的前挡风玻璃相当于______镜，一般都是______ （选填“竖直”或“倾斜”）安装的，这是为了使车内景物所成______（选填“实像”或“虚像”）的位置在轿车前面的______（“正前方”或“正上方”）。 18.（2021·广西桂林）如图甲所示是小林“探究平面镜成像时像与物的关系”的装置，其中A、B蜡烛完全相同，玻璃板固定在50cm处。 （1）小林应选择较______（选填“厚”或“薄”）的玻璃板进行实验； （2）A蜡烛固定在10.0cm处，发现B蜡烛在90.0cm处时与A蜡烛的像完全重合，可初步得出：像与物到平面镜的距离______； （3）B蜡烛能跟A蜡烛的像完全重合，说明：平面镜所成的像与物体的大小______。在图乙中，若图中的人走下桥，她们在水中的像大小______。 19.（2021•宿迁）用如图所示装置探究平面镜成像特点。 （1）将蜡烛、薄玻璃板、光屏和刻度尺按如图所示放置，则在光屏上______（选填“能”或“不能”）呈现烛焰的像，说明物体通过平面镜成的是______像。 （2）用焦距为8cm的凸透镜替换薄玻璃板，若不改变蜡烛的位置，则应将光屏向 ______（选填“左”或“右”）移动，才能在光屏上呈现烛焰清晰的像。生活中的 ______（选填“照相机”、“投影仪”或“放大镜”）就是利用这样的成像原理工作的。 20．（2021•泰安）一幅装饰画在平面镜中的像到平面镜的距离是3m，则装饰画到平面镜的距离是 　 　m。 三、实验探究题，共6小题，每空1份，共20分） 21.（3分）（广西贵港） 探究光的反射规律的实验装置如图甲所示，平面镜的上方垂直放置一块附有量角器的白色光屏，它由可以绕ON折转的E、F两块板组成。 （1）让一束光沿着E板从A点射到镜面的O点，由于光在E板发生_______反射（选填“镜面”或“漫”），从光屏前不同方向都可以看到E板上光线AO的径迹。 （2）让一束光沿着E板从A点射到镜面O点，将纸板沿ON向后折，此时在NOF面上看不到反射光线，如图乙所示。此实验现象说明光反射时，_______； （3）实验中，观察到入射角为45°时，反射角也为45°，由此就得出“光反射时，反射角等于入射角”结论。你认为有何不妥之处?_______。 22. （4分）（广西桂林）如图甲所示是小林“探究平面镜成像时像与物的关系”的装置，其中A、B蜡烛完全相同，玻璃板固定在50cm处。 （1）小林应选择较______（选填“厚”或“薄”）的玻璃板进行实验； （2）A蜡烛固定在10.0cm处，发现B蜡烛在90.0cm处时与A蜡烛的像完全重合，可初步得出：像与物到平面镜的距离______； （3）B蜡烛能跟A蜡烛的像完全重合，说明：平面镜所成的像与物体的大小______。在图乙中，若图中的人走下桥，她们在水中的像大小______。 23.（5分）（贵州省安顺市） 在探究“光的反射规律”的实验中，为了确定反射光线和入射光线的位置关系，实验器材有:可旋转的光屏（如图甲所示，光屏的A、B两部分均可绕轴ON旋转）、平面镜和激光电筒。如图乙所示，将光屏立放在水平放置的镜面上，让激光电筒发出的光沿光屏A入射到O点。 （1）实验中，光屏A是用来呈现_______光线的，为了观察到完整的光路，光屏B需旋转到图乙中的位置_______（填序号）； （2）旋转光屏A到位置1时，也同时需要旋转光屏B到位置3才能观察到完整光路，通过以上操作过程可知，要观察完整的光路，光屏A、B两部分旋转后要处于________； （3）记录多次实验光路，进一步研究发现反射光线和入射光线关于转轴ON对称，这条过入射点并_______于镜面的直线ON叫做________，根据这条线便可以确定反射光线和入射光线的位置关系。 24．（3分）（四川省攀枝花）物理教研小组做“研究光的折射和反射规律”实验，根据实验现象绘制了如图所示的光从空气射入水中时的光路图。 （1）光从空气射入水中时，传播速度将 　 　（选填“变大”、“不变”或“变小”） （2）当θ角增大5°，入射光线与反射光线的夹角将 　 　（选填“增大”或“减小”） 　 　°。 25．（四川省绵阳）（6分）用如图所示装置探究平面镜成像的特点。把一张大纸铺在桌面上，纸上竖立一块玻璃板，沿着玻璃板在纸上画一条直线OO1，代表平面镜的位置。 （1）把一支点燃的蜡烛放在玻璃板前面的适当位置，再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板的后面移动，当移动到某位置时，发现该蜡烛与点燃蜡烛的像完全重合。此说明平面镜成的像 　 　。（选填序号） A.是虚像 B.大小与物体的大小相等 C.和物体到平面镜的距离相等，和物体连线与镜面垂直 （2）移动点燃的蜡烛分别到A、B、C点，重复（1）中的操作，记录与点燃蜡烛的像重合的A1、B1、C1点，用直线将A、B、C和A1、B1、C1分别连接成三角形，将纸沿OO1对折，发现两个三角形几乎重合。此说明平面镜成的像 　 　。（选填序号） A.是虚像 B.大小与物体的大小相等 C.和物体到平面镜的距离相等，和物体连线与镜面垂直 （3）有同学在实验过程中，观察到点燃蜡烛的像好像总是“悬浮”在纸面上方。造成该现象的原因可能是 　 　。（选填序号） A.玻璃板太厚 B.玻璃板未垂直桌面，且偏离点燃蜡烛一侧 C.玻璃板未垂直桌面，且偏向点燃蜡烛一侧 26.（贵州省遵义市）在“探究平面镜成像特点”的实验中： （1）如图甲所示，将点燃的蜡烛放置在玻璃板前，通过玻璃板能观察到蜡烛的像，其成像原理是 　 　； （2）如图乙所示为某同学完成实验后的记录纸，根据记录，他分析得出了“物体通过平面镜所成的像到平面镜的距离与物体到平面镜的距离相等”的实验结论。请你指出该同学实验中存在的问题：　 　。 四、作图题（共4小题，每小题5分，共20分） 27. （河南）图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。 28.（贵州省黔东南州） 如图所示，A、B是镜前一点光源S发出的光线，经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置。 29．（2021·山东滨州）如图所示，光线AO与水面成45°角射在水面上，请在图中画出反射光线、折射光线的大致位置并标出反射角的度数。 30．（2021·湖北黄石）如图所示在水面上方有一发光点S，发出三束光线分别射到容器底上的A点和B点，以及经水面反射后到达容器右侧壁上的C点（C点未标出），已知A点在S点的正下方，B点在A点的右侧，请根据光的折射、反射规律画出这三条光线到达A、B、C三点的传播路径并标出C点。 更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：
