第05章 章末测试--八年级物理人教版（上册）.doc

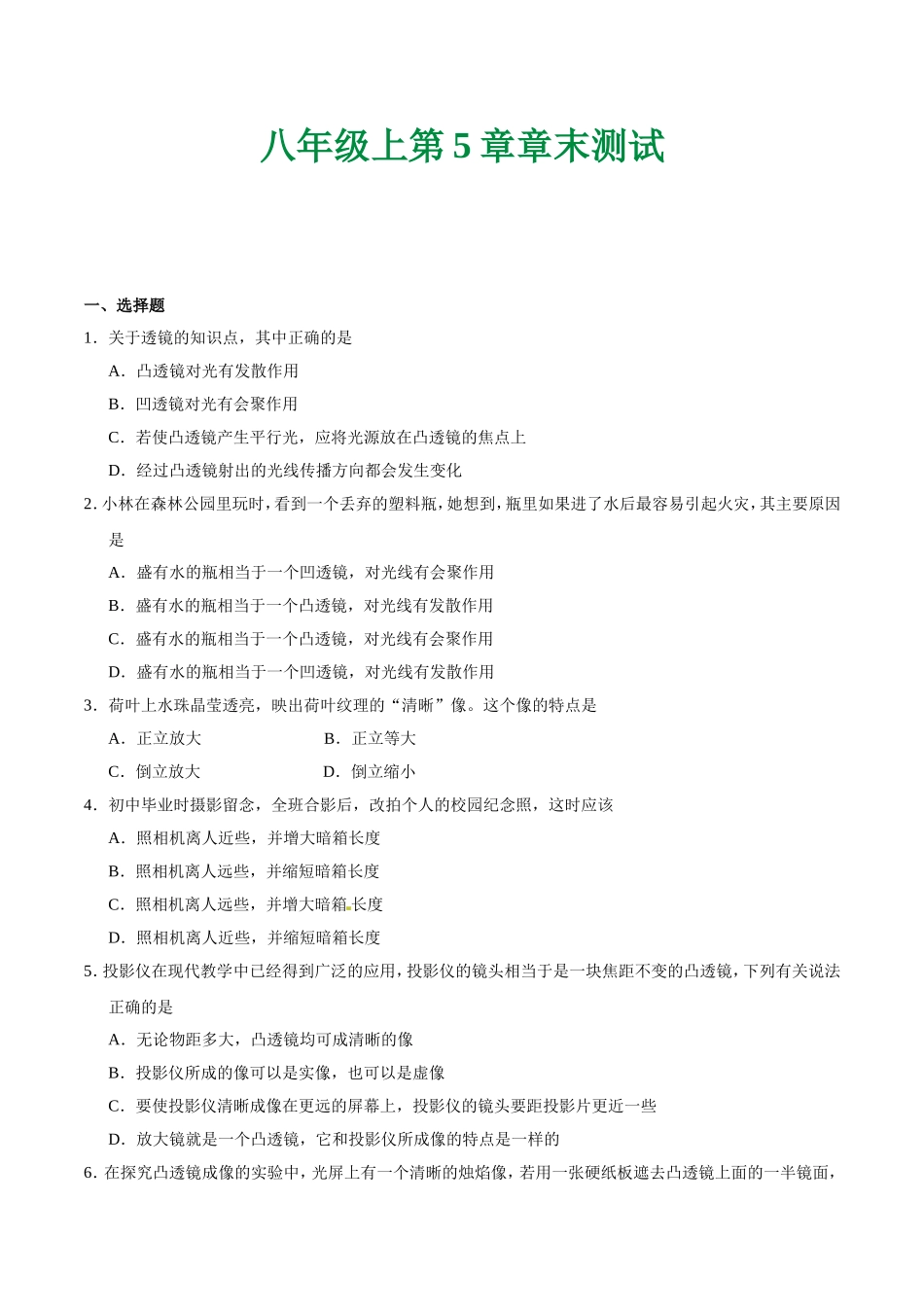

八年级上第5章章末测试 一、选择题 1．关于透镜的知识点，其中正确的是 A．凸透镜对光有发散作用 B．凹透镜对光有会聚作用 C．若使凸透镜产生平行光，应将光源放在凸透镜的焦点上 D．经过凸透镜射出的光线传播方向都会发生变化 2．小林在森林公园里玩时，看到一个丢弃的塑料瓶，她想到，瓶里如果进了水后最容易引起火灾，其主要原因是 A．盛有水的瓶相当于一个凹透镜，对光线有会聚作用 B．盛有水的瓶相当于一个凸透镜，对光线有发散作用 C．盛有水的瓶相当于一个凸透镜，对光线有会聚作用 D．盛有水的瓶相当于一个凹透镜，对光线有发散作用 3．荷叶上水珠晶莹透亮，映出荷叶纹理的“清晰”像。这个像的特点是 A．正立放大 B．正立等大 C．倒立放大 D．倒立缩小 4．初中毕业时摄影留念，全班合影后，改拍个人的校园纪念照，这时应该 A．照相机离人近些，并增大暗箱长度 B．照相机离人远些，并缩短暗箱长度 C．照相机离人远些，并增大暗箱长度 D．照相机离人近些，并缩短暗箱长度 5．投影仪在现代教学中已经得到广泛的应用，投影仪的镜头相当于是一块焦距不变的凸透镜，下列有关说法正确的是 A．无论物距多大，凸透镜均可成清晰的像 B．投影仪所成的像可以是实像，也可以是虚像 C．要使投影仪清晰成像在更远的屏幕上，投影仪的镜头要距投影片更近一些 D．放大镜就是一个凸透镜，它和投影仪所成像的特点是一样的 6．在探究凸透镜成像的实验中，光屏上有一个清晰的烛焰像，若用一张硬纸板遮去凸透镜上面的一半镜面，则光屏上像的变化情况是 A．屏上的像消失 B．像变得模糊不清，需要重新调节光屏的位置 C．光屏上只有一半烛焰的像 D．光屏上仍有完整的像，只是亮度减弱 7．某同学在做“凸透镜成像”的实验时，在光屏上得到烛焰的放大的像，然后他把燃烧的蜡烛和光屏的位置互换，这时光屏上 A．成倒立、缩小的像 B．成倒立、放大的像 C．成正立、放大的像 D．不能成像 8．小明同学在做“探究凸透镜成像规律”实验时，蜡烛、凸透镜、光屏的位置如图所示，点燃蜡烛后，光屏上得到了清晰的像。由此可知，下列说法正确的是[来源:学科网] A．得到的像是正立缩小的实像 B．得到的像是倒立放大的实像 C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小 D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏 9．来自物体的光经过晶状体会聚在视网膜上，形成物体的像。下列说法错误的是 A．晶状体相当于凸透镜 B．视网膜相当于光屏 C．所成的像是实像 D．所成的像相对物体是正立的[来源:Zxxk.Com] 10．小华视物时成像情况如图所示，医生向她介绍激光手术：通过激光烧蚀厚度均匀的透明眼角膜，使之改变形状，实现视力矫正。手术后的眼角膜形状应为下列图中的 A． B． C． D． 11．显微镜能对微小物体进行高倍数放大，它利用两个焦距不同的凸透镜分别作为目镜和物镜，则物镜和目镜所成的像是 A．物镜成倒立放大的实像 B．物镜和目镜都成实像 C．物镜和目镜都成虚像 D．目镜成倒立放大的虚像 12．对下列四幅图阐述正确的是 A．甲图：近视眼成像在视网膜前，用凸透镜矫正 B．乙图：远视眼成像在视网膜后，用凹透镜矫正 C．丙图：显微镜的目镜相当于放大镜，物镜相当于投影仪的镜头[来源:学科网] D．丁图：天文望远镜的目镜相当于放大镜，物镜相当于照相机的镜头 二、填空题 13．如图所示是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况。此时凸透镜所成的像是_____________（选填“实”或“虚”）像，其成像的条件是_____________。 14．无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立__________（选填“放大”或“缩小”）的实像；当无人机上升时，须__________（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面。 15．如图，右侧为幻灯机，左侧为其原理图。当放映幻灯片时，物距______________（填“大于2倍焦距”“大于1倍焦距小于2倍焦距”或“小于1倍焦距”），像距________（填“大于”“小于”或“等于”）2倍焦距，成倒立、放大的_______（填“实”或“虚”）像。 16．在探究凸透镜成像规律时，应调节烛焰和光屏中心位于凸透镜的__________上。当蜡烛距凸透镜30.0 cm时，在光屏上成一个等大的实像，则凸透镜的焦距是__________cm；将蜡烛远离透镜移动动到适当位置，要在光屏上成清晰的像，就将光屏向__________（选填“远离”、“靠近”）透镜方向移动。 17．在“探究凸透镜成像的规律”实验中，先将蜡烛焰、凸透镜、光屏的中心调到同一水平线上，然后将凸透镜固定在光具座上50 cm处，将点燃的蜡烛放置在光具座上30 cm处，移动光屏，在光屏上得到烛焰清晰的像，再将蜡烛向凸透镜移近几厘米，应向__________（选填“靠近”或“远离”）凸透镜方向移动光屏，才有可能再次在光屏上得到烛焰清晰的像；又将蜡烛移至光具座上43 cm处，无论怎么移动光屏，都不能在光屏上得到烛焰清晰的像。由此可以推断该凸透镜焦距的范围，该范围的最大值小于__________cm。 18．人的眼睛是一架精密的照相机。如图所示，是描述人眼看物体的成像图，其中看远处景物的是__________图，景物在视网膜上成的是__________像（选填“实”或“虚”）。 [来源:Z#xx#k.Com] 19．如图所示，一直以来，小强总是用这样的姿势看书或电视，近几天他发现自己看不清远处的物体，小强的眼睛是_____________（选填“远视眼”或“近视眼”）。 20．显微镜和望远镜都是由目镜和物镜两组凸透镜组成，显微镜的物镜相当于__________镜头，望远镜的物镜相当于__________镜头（填“幻灯机”、“照相机”）。无论是望远镜还是显微镜，它们的目镜的作用都是形成__________像（从像的“大小”、“虚实”两方面作答）。 三、作图题 21．如图，画出通过两透镜的折射光线（友情提醒：两透镜焦点重合）。 22．如下图所示，MN为凸透镜的主光轴，A为烛焰，A′为烛焰在光屏上所成的像，根据凸透镜成像原理在下图中画出凸透镜的位置及其焦点（画出一个焦点即可）。 四、实验题 23．（1）在探究凸透镜成像的实验中，王聪同学先将凸透镜正对着太阳光，调整凸透镜和白纸间的距离，直到太阳光在白纸上会聚成一个最小、最亮的点，如图所示，这一操作的目的是___________； （2）王聪同学在探究凸透镜成像的实验时，由于蜡烛火焰的高度不合适，在光屏上得到如图所示不完整的像，要得到蜡烛火焰完整的像，应将蜡烛向___________调节； （3）照相机是利用凸透镜成倒立、缩小实像的原理制成的；教室里的投影仪是利用凸透镜成________、_______实像的原理制成的。 24．在利用光具座进行凸透镜成像的实验探究中： （1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有_________作用，该凸透镜的焦距是_________cm。 （2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：____________________________________。 （3）调整后，把烛焰放在距凸透镜16 cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、_________的实像（填写像的性质）；_________（填光学仪器）就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向_________（选填“靠近”或“远离”）透镜的方向移动。 25．在“探究凸透镜成像规律”实验中： （1）如图甲所示，该透镜的焦距f=_________cm； （2）将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，在光屏上得到蜡烛的像如图乙所示，若要让像成在光屏的中心位置，则可以将凸透镜向_________移动（选填“上”或“下”）； （3）如图丙所示，把蜡烛放在光具座上_________点时（选填“A”、“B”、“C”或“D”），在光屏上能得到一个清晰放大的像，_________就是利用这种成像规律工作的（选填“投影仪”、“照相机”或“放大镜”）。 1．C【解析】A．凸透镜对光有会聚的作用，故A错误；B．凹透镜对光有发散作用，故B错误；C．平行于主光轴的光线经凸透镜折射后会聚与焦点，根据光路的可逆性，从焦点上发出的光线，经凸透镜折射后会平行于主光轴，故C是正确的；D．过光心的光线传播方向不改变，故D是错误的；故选C。 5．C【解析】在投影仪中物距是大于1倍焦距小于2倍焦距，像距是大于2倍焦距。成的是倒立放大的实像。A．无论物距多大，凸透镜均可成清晰的像，不合题意；B．投影仪所成的像可以是实像，也可以是虚像，不合题意；C．要使投影仪清晰成像在更远的屏幕上，投影仪的镜头要距投影片更近一些，符合题意；D．放大镜就是一个凸透镜，它和投影仪所成像的特点是一样的，不合题意；故选C。 6．D【解析】在探究凸透镜成像的实验中，光屏上有一个清晰的烛焰像，若用一张硬纸板遮去凸透镜上面的一半镜面，透过凸透镜的光线变少了，像还是完整的。所以选D。学科~网 7．A【解析】某同学在做“凸透镜成像”的实验时，当烛焰到凸透镜的距离在一倍焦距和二倍焦距之间时，在光屏上得到烛焰的放大的像，此时光屏到透镜的距离，即像距大于二倍焦距。然后把燃烧的蜡烛和光屏的位置互换，根据折射光路是可逆的，这时光屏上成倒立、缩小的像。故A正确，BCD错误。答案为A。 8．C【解析】由题图示可知u>2f，根据凸透镜成像规律知应得到倒立缩小的实像，故AB都错误；把蜡烛向左移动，调整光屏的位置，因为物距越来越大，所以像距会越来越小，像也会随之变小，因此C正确；把蜡烛向右移动少许，物距减小，要得到清晰的像，像距应变大，而向右移动光屏会使像距变大，所以D错误。故选C。 9．D【解析】眼睛的晶状体相当于凸透镜，看到的物体的像成在视网膜上，所以视网膜相当于光屏，因为像成在光屏上，所以为实像。根据凸透镜成像的规律，物体经晶状体成倒立、缩小的实像。所以ABC正确，D说法错误。故选D。 11．A【解析】显微镜的物镜焦距短，载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立、放大的实像。显微镜通过物镜成倒立、放大的实像，这个实像位于目镜的焦点之内，通过目镜成正立、放大的虚像。故选A。 12．CD【解析】由甲图可知：像成在视网膜的前方，故该眼睛是近视眼，近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚；乙图中像成在了视网膜的后面，该眼睛是远视眼，远视眼应该佩戴凸透镜进行矫正；丙图中显微镜的物镜相当于投影仪的镜头，成放大实像，目镜成放大的虚像，丁图的望远镜中物镜的作用是使远处的物体成倒立缩小的实像，这个倒立缩小的实像正好落在目镜焦距内的位置，目镜再对这个像进行放大。故选项CD正确，选项AB错误。故选CD。学科￥网 13．虚 物距小于焦距 【解析】由题图知，所成的像是由折射光线的反向延长线会聚而成，所以是虚像。根据凸透镜成像的规律，当物距小于焦距时，成正立、放大的虚像。 14．缩小 减小 【解析】摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面。 15．大于1倍焦距小于2倍焦距 大于 实[来源:学_科_网] 【解析】由题中左图可知，此时屏上成倒立、放大的实像，则由凸透镜成像规律可知，此时物距处于f和2f之间，像距大于2f。 16．主光轴 15.0 靠近 【解析】在探究凸透镜成像规律时，应调节烛焰和光屏中心位于凸透镜的主光轴上。当蜡烛距凸透镜30.0 cm时，在光屏上成一个等大的实像，则物距u=v=2f，所以凸透镜的焦距是f=1/2u=15 cm；将蜡烛远离透镜移动到适当位置，要在光屏上成清晰的像，根据凸透镜成实像时“物远像近像变大”，应将光屏向靠近透镜方向移动。 17．远离 20 18．甲 实 【解析】人的眼睛的成像原理与照相机相同，都是利用u>2f成倒立的、缩小的实像的原理。题中图甲是描述人眼看远处景物的成像图，景物在视网膜上成的是倒立的、缩小的实像。 19．近视眼 【解析】近视眼是由于眼球的前后径过长或晶状体的曲度变大，远处物体反射来的光线经折射后，形成的物象落在视网膜的前方，因此看不清远处的物体，故小强的眼睛是近视眼。 20．幻灯机 照相机 放大的虚 【解析】显微镜的物镜相当于幻灯机的镜头，望远镜的物镜相当于照相机的镜头，显微镜和望远镜的目镜都相当于一个放大镜，它们的目镜的作用都是形成放大的虚像。 21． 【解析】通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．如图所示： 22． 【解析】连接AA′，其与主光轴的交点O就是凸透镜的光心，由此可以确定凸透镜的位置；过A点作平行于主光轴的入射光线，经过凸透镜折射后要过A′，折射光线与主光轴的交点就是凸透镜焦点F的位置（因为平行于主光轴的光线经过凸透镜折射后过焦点）。 23．（1）测量凸透镜的焦距 （2）上 （3）倒立 放大 24．（1）会聚 11 （2）烛焰凸透镜光屏三者中心严重不在同一高度，像无法成在光屏上 （3）缩小 照相机 靠近 【解析】（1）由题图可以看出，凸透镜对光线有会聚作用，凸透镜的焦距是11.0 cm。 （2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，原因可能是物距小于或等于1倍焦距或透镜、光屏、烛焰三者中心不在同一高度。 （3）物距u=16 cm，f<u<2f，在光屏上会得到一个倒立、放大的实像。投影仪就是利用这一成像规律工作的。根据凸透镜成像规律“物远像近像变小”，光屏应向靠近透镜的方向移动。学科&网 25．（1）11.0 （2） 下 （3） C 投影仪 【解析】（1）通过题图甲可知，在光屏上找一个最小最亮的点即为焦点位置，则光屏到凸透镜的距离为焦距，所以焦距为11.0 cm； （2）题图乙所示，成像在光屏的上方，由于成像是倒立的，所以是蜡烛偏低，或者光屏偏低而是三者不在同一直线上，可以将蜡烛向上移动，透镜向下移动，光屏向上移动； （3）要想成像是倒立放大的实像，那就要将蜡烛放在一倍焦距之外二倍焦距以内即为C点位置处，投影仪就是利用这个原理制成的。
