物理第5章第1节：透镜.doc

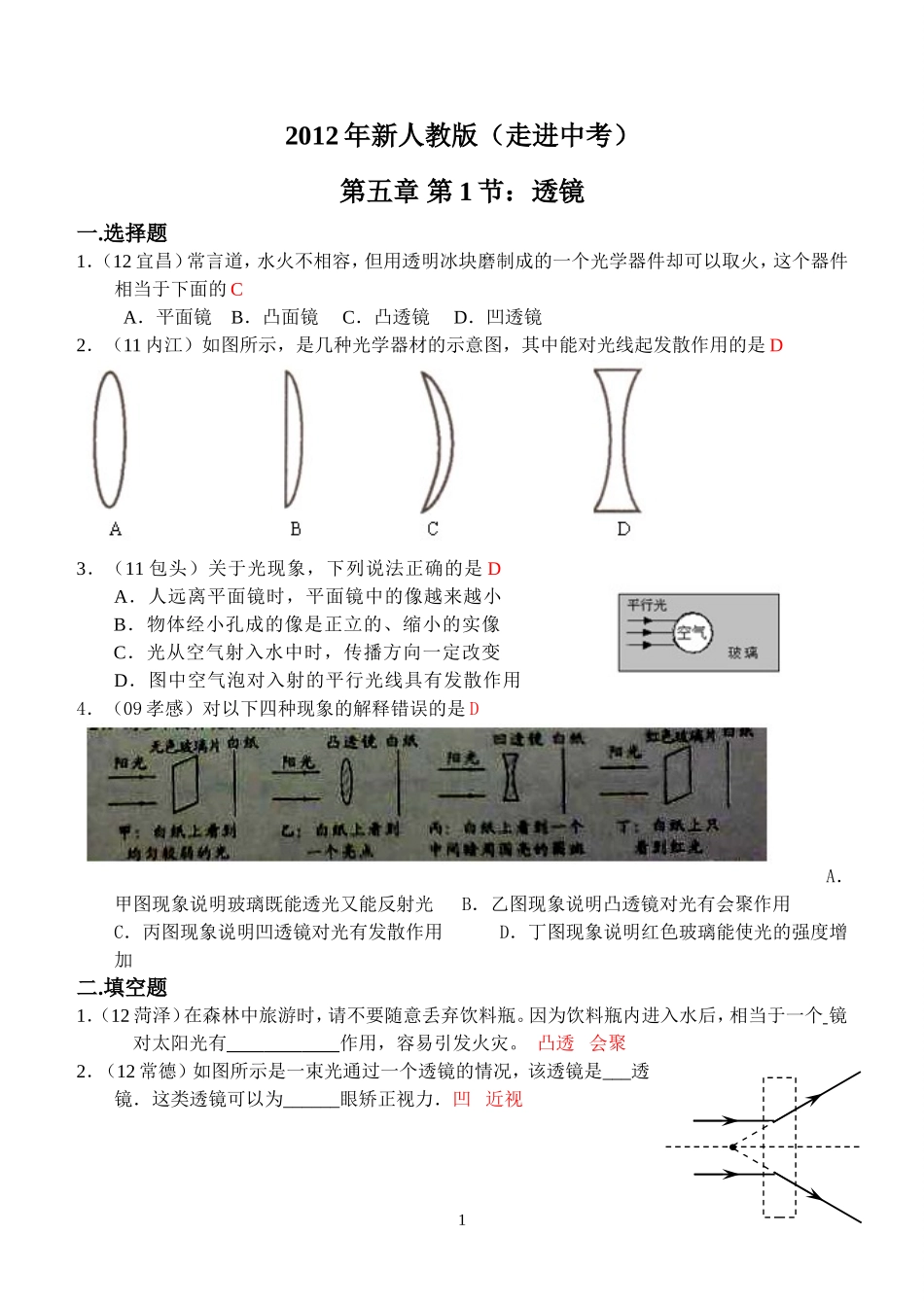

2012年新人教版（走进中考） 第五章 第1节：透镜 一.选择题 1．（12宜昌）常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当于下面的C A．平面镜 B．凸面镜 C．凸透镜 D．凹透镜 2．（11内江）如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是D 3．（11包头）关于光现象，下列说法正确的是D A．人远离平面镜时，平面镜中的像越来越小 B．物体经小孔成的像是正立的、缩小的实像 C．光从空气射入水中时，传播方向一定改变 D．图中空气泡对入射的平行光线具有发散作用 4．（09孝感）对以下四种现象的解释错误的是D A．甲图现象说明玻璃既能透光又能反射光  B．乙图现象说明凸透镜对光有会聚作用 C．丙图现象说明凹透镜对光有发散作用    D．丁图现象说明红色玻璃能使光的强度增加 二.填空题 1．（12菏泽）在森林中旅游时，请不要随意丢弃饮料瓶。因为饮料瓶内进入水后，相当于一个 镜，对太阳光有 作用，容易引发火灾。 凸透 会聚 2．（12常德）如图所示是一束光通过一个透镜的情况，该透镜是___透镜．这类透镜可以为______眼矫正视力．凹 近视 3．（11泰安）凹透镜对光具有________（填“发散”或“会聚”）作用；放大镜是________（填“凸透镜”或“凹透镜”）。发散 凸透镜 4．（11吉林）如图是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于 ，对光有 作用。凸透镜 会聚 5．（11苏州）如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径．由图可知： (甲透镜/乙透镜)是凹透镜，可用于 (近视/远视）眼的矫正。乙 近视 6．（11张家界）张家界因山而著名，吸引许多中外游客来旅游，有少数游客在山上游玩时将空纯净水瓶仍在山上，这样做既污染了环境，同时还可能引起山林火灾。这是因为，当下雨时纯净水瓶装入水后，就相当于一个 透镜。晴天强太阳光照射它时，它对光线会产生 作用，可能会引起枯叶着火。因此我们在山中游玩时一定要注意保护环境。 凸 会聚 7．（10哈尔滨）太阳光穿过浓密的树叶孔隙，在地面上形成明亮的光斑；当太阳光正对凸透镜，有时也能看到一个明亮的光斑。前者光斑的形成说明 ，后者光斑的形成说明 。光沿直线传播（小孔成像） 凸透镜对光线有会聚作用 8．（10沈阳）夏天太阳光经过树叶的空隙照在地面上会形成圆形光斑，这是由于光的________形成的太阳的像；将放大镜正对着太阳，调整它与地面的距离，地面上会形成很小很亮的光斑，这是由于光的________形成的。直线传播 折射 9．（10綦江）凸透镜对光有 作用；把一个焦距3cm的凸透镜当放大镜使用时，物体到透镜的距离应_____________(选填“大于”、“小于”或“等于”)3cm。会聚 小于 10．（10内江）2009年7月，在我市观察到了日全食，这一现象说明了光在同种均匀介质中是沿 传播的，在观测日全食，不能用肉眼直接对着太阳，这是因为人眼中的晶状体相当于一个 ，会对太阳光起会聚作用，从而灼伤视网膜。直线 凸透镜 11．（10钦州）我们到森林公园游玩时，千万不要乱扔矿泉水瓶，因为阳光照射到有水的矿泉水瓶发生折射，可能将干树枝点燃，引发森林大火，此时的矿泉水瓶相当于一个 （选填“凸透镜”或“凹透镜”），对光线有 （选填“会聚”或“发散”）作用． 凸透镜 会聚 12．（09北京市）凹透镜对光有 作用。（选填“会聚”或“发散”）发散 13．(09广西玉林)如图5所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上出现一个最小、最亮的光斑。这表明凸透镜对光线 有 作用，光斑到凸透镜的距离就是凸透镜的 。 会聚 焦距 14．（09义乌）2009年7月22日（农历六月初一）上午，在我国长江中下游地区，将可以看到本世纪最重要、持续时间最长的一次日全食，在上海和杭州地区，人们可以“享受”到大约5-6分钟的日全食时间。 （2）专家提醒，在观察日全食时千万要小心，直接观察太阳会灼伤眼睛，甚至可能对眼睛造成永久性上海。其原因之一是人眼对光的作用相当于 ，对光线有会聚作用。 凸透镜 三.问答题 1．（11贵阳）“一滴水珠可能引发一场火灾”，这是危言耸听还是真知灼见？请从光学的角度谈谈你对这句话的见解。 水珠相当于凸透镜，它对光线具有会聚作用，在一些特定的条件下，会因为会聚的阳光恰好使易燃物因温度升高而燃烧，发生火灾。 四.作图题 1．（12淮安）如图所示，画出入射光线所对应的折射光线。 答： 2．（12徐州）如图所示，一束光平行于凸透镜的主光轴入射．请作出经过凸透镜后的折射光线． 答： 3．（12泰州）如图，作出光线通过凹透镜的光路．（保留必要的 F F 作图痕迹） F F 答 4．（12黔西南州）在图中作出过透镜的入射光线。 答： 5．（12大理）画出图8中入射光线经凸透镜后的折射光线 答： 6．（12常德）完成下面的光路图。F F O F F O 答： 7．（12来宾）7．请画出图中折射光线对应的入射光线 F F F F 答： 8．（12广安）请完成如图甲所示的光路图。 甲 F F 甲 F F 答： F O F F O F 9．（12柳州）完成如图所示的光路图。 答： 10．（12厦门）如图所示，某光线经凸透镜折射后经过焦点F，请画出该入射光线。 F F O F F O 答： 11．（12泰安）如图所示，从光源S发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画出这两条光线透过凸透镜后的折射光线。 F F M N S 答：F F M N S 12．（12广东）根据图中光的传播方向，在虚线框内画上凸透镜或凹透镜。 答：如图 13．（12桂林）请在图中画出经过透镜折射后的光线。 F F 答： 14．（12南充）如图所示，画出通过透镜的折射光线． 答： 15．（12凉山）在图中，画出入射光线。 答： 16．（12湘西）凸透镜对光线具有会聚作用，请完成下面平行光线经凸透镜折射后的光路。 F F 答： 17．（12白银）完成甲乙两图中的光路图。 F F F F 甲 乙 答： F F F F 甲 乙 18．（12遵义）如图所示，为经过凸透镜折射后的两条光线，请在图中画出对应的入射光线。 O F F O F F 答： 19．（12资阳）如图所示，画出光线ab和Oc通过透镜前后的完整光路。 答： 20．（12福州）请在图的方框内画出合适的透镜。 答 21．（12本溪）请画出图中入射光线经过凹透镜后的折射光线 O F O F 答： 22．（12揭阳）如图所示，一束光射向凸透镜经折射后射到一个平面镜上。请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数。 Ｆ Ｆ 30 ° 答： Ｆ Ｆ 30°  60 ° 23．（12丹东）如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线． F F 答：如图F F 24．（12赤峰）如图所示是投影仪的原理图，请画出来自投影片上一条平行于主光轴的光线，经过凸透镜和平面镜，最后射到屏幕上的光路图。 投影片 凸透镜 平面镜 屏幕 像 F 投影片 凸透镜 平面镜 屏幕 像 F 答： 25．（11宿迁）根据图中的入射光线画出相应的折射光线． 答：缺箭头扣1分，如图 26．（11连云港）如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。 答：如图 27．（11攀枝花）如图所示，画出光线通过透镜后的光路图。 答：如图 28．（11南宁）请在图中画出两条入射光线经过凸透镜后的折射光线。 答：如图 29．（11安徽）图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。 答：如图（画出其中一条光路即可） 30．（11铜仁）下图A给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置。 答：略 31．（11锦州）请根据凹透镜对光线的作用完成光路。 32．答：图略 32．（11泉州）完成图所示的光路。 答：如图 33．（11邵阳）在图中画出入射光线经过凸透镜后的折射光线。 答： 34．（11抚顺、铁岭）如图，竖直放置的凸透镜，F为它的焦点，a为沿水平方向射向凸透镜的光线，b为通过焦点的光线。请你画出凸透镜的主光轴及a、b经凸透镜的折射光线。 答：如图 35．（11莆田）请在下图方框中画出合适的透镜。 答：凹透镜 36．（11广东）完成如图所示透镜的光路图。 答：如图 37．（11哈尔滨）入射光线和出射光线如图所示，可知方框内的光学元件对光有_______作用，请将该元件画在方框内． 答：会聚 如图 38．（11昆明）完成图中两条光线经过凸透镜后的传播路径。 答：如图 39．（11新疆）如图所示，光线AO射向凸透镜，请你画出穿过凸透镜的折射光线。 答：如图 40．（11襄阳）如图所示，MN为凸透镜的主光轴，A为蜡烛，A’为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来。 答：如图 41．（11阜新）请根据凹透镜对光线的作用完成光路。 答：如图 42．（11南京）完成图中光路图． 答：如图 43．（11大连）如图所示，平行主光轴和通过光心的两条光线入射到凸透镜上，画出这两条光线的折射光线。 答：如图 44．（11福州）请在图11中画出入射光线通过凸透镜后的折射光线。 答： 45．（11长春）在图中画出光通过凸透镜后的折射光线。 答： 46．（11扬州）在图乙中画出通过透镜后的折射光线． 答：如图 47．(11衡阳)根据入射光线和折射光线，在如图的虚线框内画出适当的透镜。 答：如图 48．（11日照）请在图中画出经凸透镜折射后的光线。 答：如图 49．（11孝感）在图中完成光路图，并标出A点的像A’。 答：如图 50．（11常州、镇江）如图所示，平行于主光轴的两条光线射向凸透镜，请画出它们通过透镜后的折射光线． 答：图略 51．（11德阳）画出下面两条光线通过凸透镜后的折射光路。 F F 答： 52．（10南通）如图乙所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线． 53．（10泰州）图中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线； 54．（10镇江）根据图乙中的入射光线作出相应的折射光线． 55．(10重庆)(2)图11是一束平行与主光轴并射向凹凸镜的入射光线，请画出穿过透镜的折射光线。 56．（10安徽）凸透镜成像规律可以通过画光路图去理解。在光路图中凸透镜用图甲表示，O点为光心，F为其焦点。图乙是运用经过凸透镜的两条特殊光线，所画物体AB 经凸透镜成的像A'B'的光路图。请参照图乙，在图丙中画出物体CD 经过凸透镜所成的像C'D'的光路图。 如答图 57． (10广州) 根据图20中经透镜折射后的光线画出入射光线． 58．（10荆门）在图8中画出与折射光线对应的入射光线。 59．（10莱芜）请你完成如图的光路图。 60．（10河池）在图中画出光经凸透镜折射后的径迹． 61．（10茂名）如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上。请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数。 62．（10大理）在图中完成透镜的光路图； 63．（10枣庄）如下左图所示，请画出入射光线经凸透镜后的折射光线 64．（10天水）如图所示，请画出入射光线经凹透镜后的折射光线。 答： 65．（10东营）根据入射光线和折射光线，在下图中的虚线框内画出适当类型的透镜。19题图 答如下图 19题答案图 66．（10宜宾） 我国古代的“千里眼”是富有想象力的神话，随着科学技术的飞速发展，天文望远镜已将神话变成现实。图8中天文望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路（其中F1是透镜L1的焦点，F2是透镜L2的焦点）。 答：略 67．（10自贡）如图所示，F1、F2为凸透镜焦点。CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平而镜后的反射光线。 答： 68．(10娄底)(1)请你在图中画出入射光线的折射光线 如图示 69．（10永州）在图12中的虚线框里画上合适的光学元件。 答：略 70．（10青岛）请画出AB经过凸透镜成像的光路图。 答： 71．（09湖北襄樊）．如图所示，请你完成光路图。 答：略 72．（09南昌）如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体. 答： 73．（09沈阳）如图所示是照相机的原理图，A’B’是AB的像。请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。 答： 74．(09新疆)请在图中完成 物体AB经凸透镜成像的光路图。 答： 75. （09广西百色市）请完成图中的光路图。 答： 76．(09来宾）如图11所示，请画出入射光线经过凸透镜后的折射光线。 答：略 77．（09衡阳）在图17的虚线框中填上合适的透镜． 78．（09吉林）在图11中画出经凸透镜折射后的光线； 79．（09十堰）画出图中光线经过透镜折射后的光线。 80．（09凉山州）根据图中给出的入射光线和折射光线，在方框内画出一个适当类型的透镜。 答： 81．(09天水）如图10所示，请画出入射光线经凸透镜后的折射光线。 图10 82．（09福建惠安）在图中方框内补上光学元件. 答： 83.（09湖南岳阳）根据透镜的性质，完成图乙中的光路。 20
