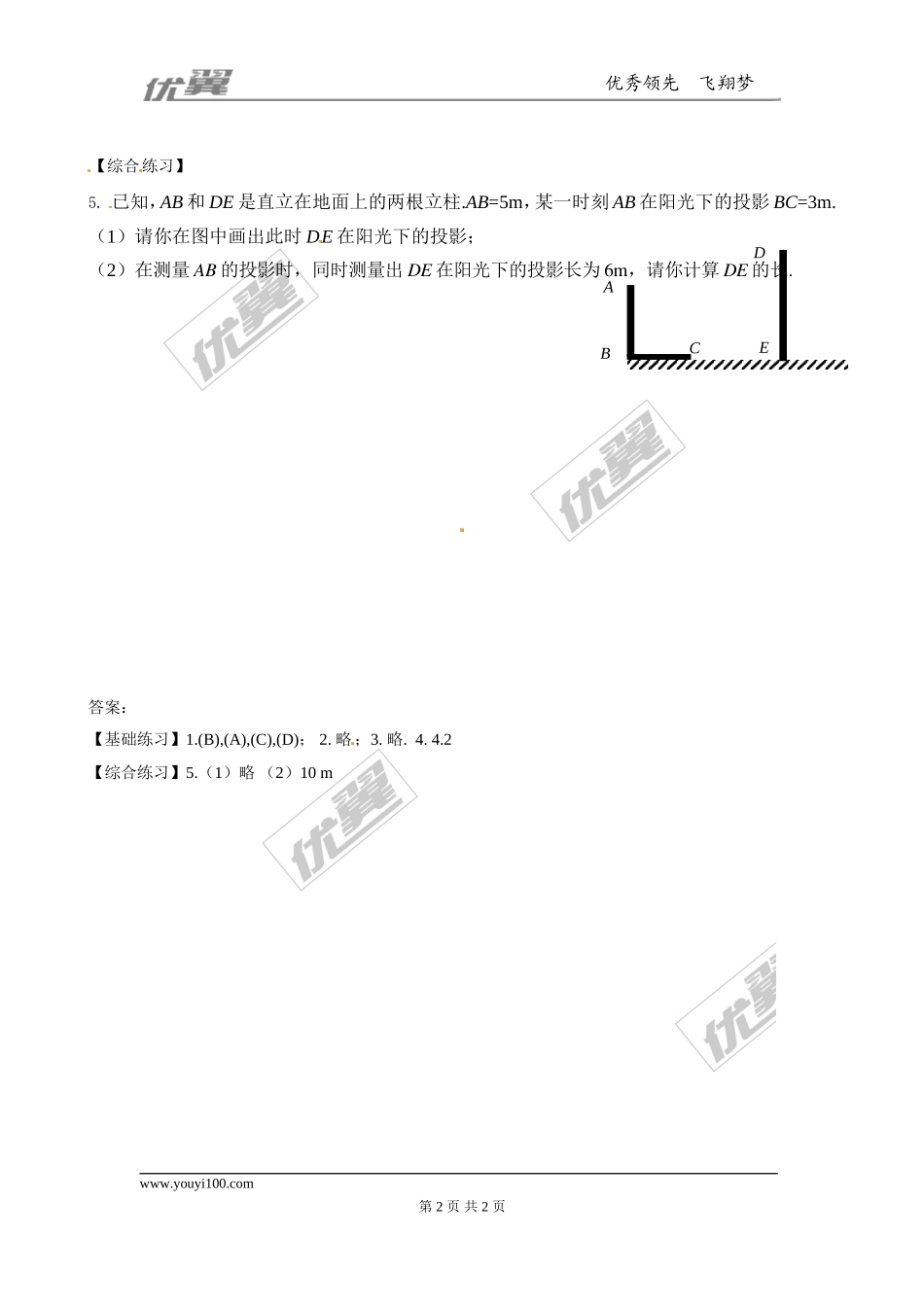

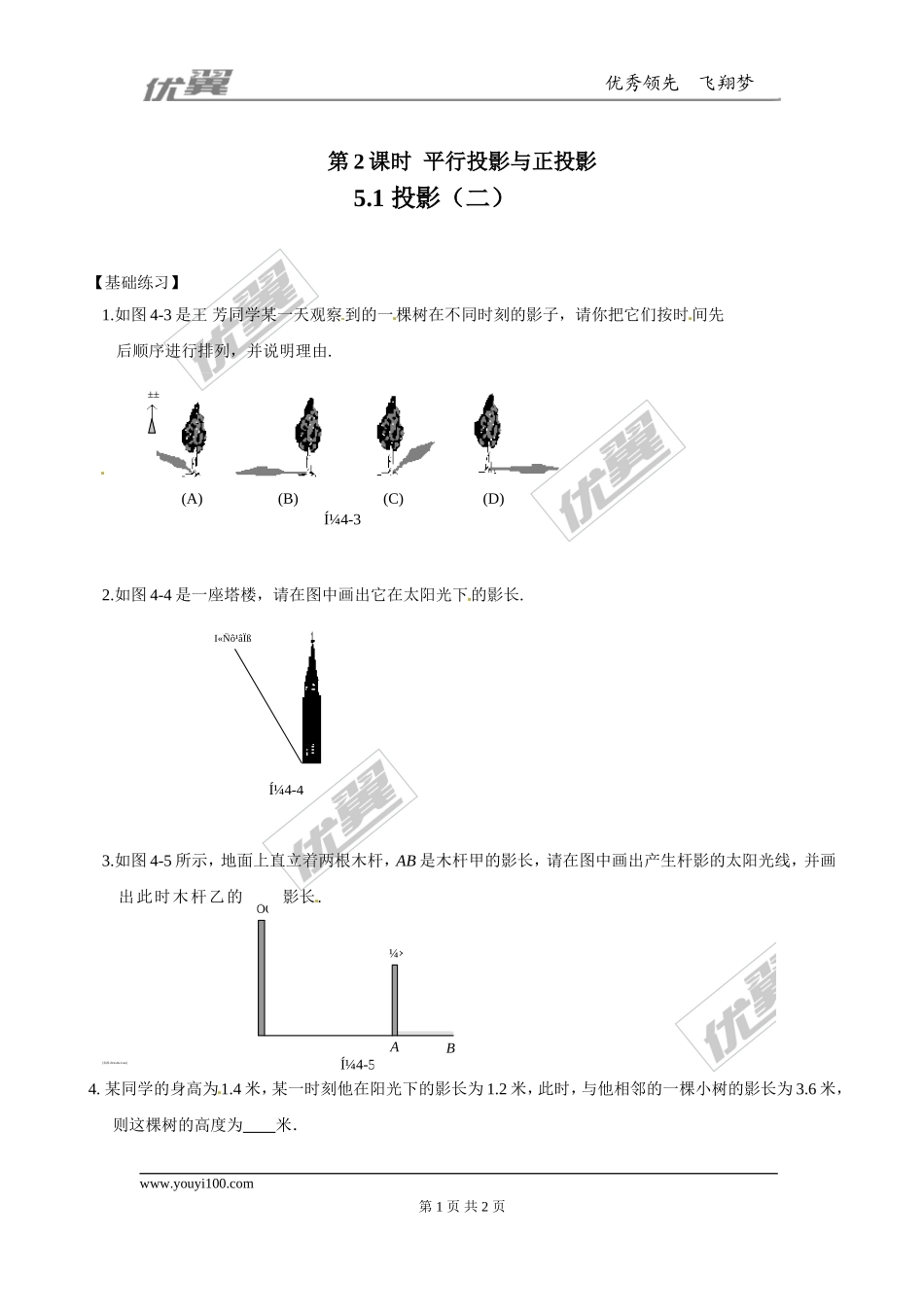

优秀领先 飞翔梦想 第 2 页 共 2 页 第2课时 平行投影与正投影 5.1 投影（二） 【基础练习】 1.如图4-3是王 芳同学某一天观察到的一棵树在不同时刻的影子，请你把它们按时间先后顺序进行排列，并说明理由. 2.如图4-4是一座塔楼，请在图中画出它在太阳光下的影长. 3.如图4-5所示，地面上直立着两根木杆，AB是木杆甲的影长，请在图中画出产生杆影的太阳光线，并画出此时木杆乙的影长. [来源:Z#xx#k.Com] 4. 某同学的身高为1.4米，某一时刻他在阳光下的影长为1.2米，此时，与他相邻的一棵小树的影长为3.6米，则这棵树的高度为 米． 【综合练习】 5. 已知，AB和DE是直立在地面上的两根立柱.AB=5m，某一时刻AB在阳光下的投影BC=3m. A E D C B （1）请你在图中画出此时DE在阳光下的投影； （2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长. 答案： 【基础练习】1.(B),(A),(C),(D)； 2. 略；3. 略. 4. 4.2 【综合练习】5.（1）略 （2）10 m
