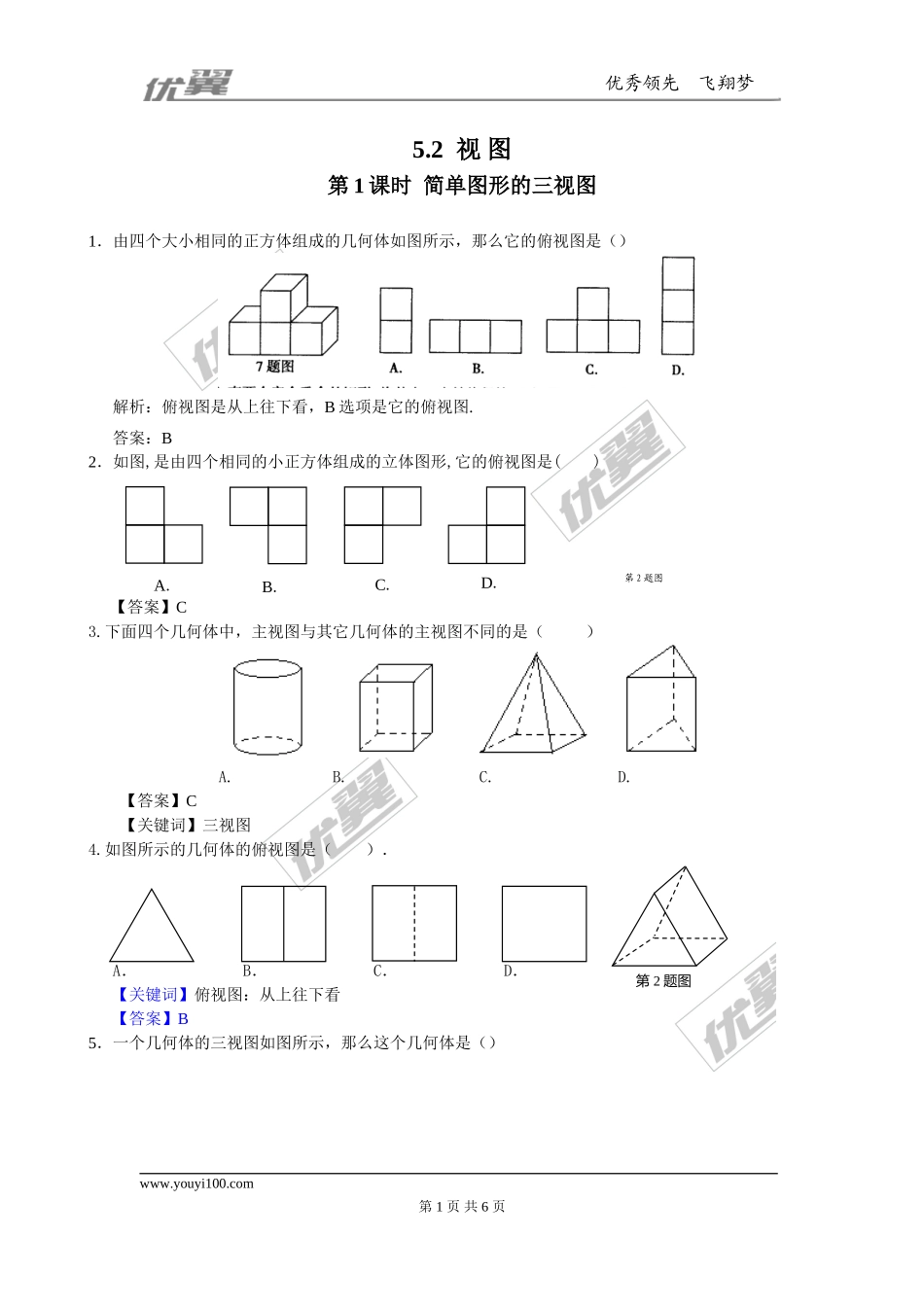

优秀领先 飞翔梦想 5.2 视 图 第 1 页 共 7 页 优秀领先 飞翔梦想 第1课时 简单图形的三视图 1．由四个大小相同的正方体组成的几何体如图所示，那么它的俯视图是（） 解析：俯视图是从上往下看，B选项是它的俯视图. 答案：B 2．如图,是由四个相同的小正方体组成的立体图形,它的俯视图是( ) A. B. C. D. 第2题图 【答案】C 3.下面四个几何体中，主视图与其它几何体的主视图不同的是（ ） A. B. C. D. 【答案】C 【关键词】三视图 4.如图所示的几何体的俯视图是（ ）． 第2题图 A． B． C． D． 【关键词】俯视图：从上往下看 【答案】B 5．一个几何体的三视图如图所示，那么这个几何体是（） A． B． C． D． 【关键词】三视图、三棱柱 【答案】A 6.已知一个几何体的三视图如图所示，则该几何体是（ ） A．棱柱 B．圆柱 C．圆锥 D．球 【关键词】三视图 【答案】B 7．下图所示几何体的主视图是（ ） 正面 A. B. C. D. 【关键词】三视图 【答案】A 8．沿圆柱体上面直径截去一部分的物体如图所示，它的俯视图是( ) (第3题) A B C D 【关键词】视图 【答案】D 9．若右图是某几何体的三视图,则这个几何体是（ ） A．三棱柱 B．圆柱 C．正方体 D．三棱锥 【关键词】三视图 【答案】A 10．一个几何体的三视图如右图所示，这个几何体是 俯视图 左 视 图 主 视 图 第4题图 A．圆锥 B．圆柱 C．三棱锥 D．三棱柱 【关键词】三视图 【答案】D 11.图，水平放置的下列几何体，主视图不是长方形的是 （　　） Ａ． Ｂ． Ｃ． Ｄ． 【关键词】 【答案】B 12．如图是某几何体的三视图及相关数据，则该几何体的侧面积是 b 主视图 c 左视图 俯视图 a （A） （B） （C） （D） 【关键词】三视图、侧面积 【答案】B 13．长方体的主视图与俯视图如图所示，则这个长方体的体积是（ ） A．52 B．32 C．24 D．9 主视图 俯视图 【关键词】三视图 【答案】C 14.如图（1）放置的一个圆柱，则它的左视图是 （ ） 15、如图（1）所示的是由6个大小相同的正方形组成的几何体，它的俯视图是如图（2）所示的（ ） 16、如图（1）所示的是圆台形灯罩的示意图，它的俯视图是如图（2）所示的（ ） 17、主视图、左视图和俯视图完全相同的几何体是如图所示（ ） 18.在水平的讲台上放置圆柱形水杯和长方形粉笔盒，如图（1）所示，则它的主视图是图（2）所示的（ ） 19.如图（1）所示，放置的一个水管三叉接头，若其主视图如图（2）所示，则其俯视图是图（3）所示的（ ） 20.如图所示的四个几何体中，主视图与其他几何体的主视图不同的是（ ） 21、如图所示是某一几何体的三视图，则这个几何体是（ ） A、圆柱体 B、圆锥体 C、正方体 D、球体 22、如图所示的某个几何体的三视图，则该几何体是（ ） A、长方体 B、三棱锥 C、圆柱 D、圆台 23.在一个仓库里堆放若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画出来，如图所示，则这堆货箱共有（ ） A、6个 B、5个 C、4个 D、3个 24、由若干个相同的小正方体搭成的几何体的三视图如图所示，则搭成这个几何体的小立方体的个数是（ ） A、3 B、4 C、5 D、6 第 7 页 共 7 页
