5.1 相交线、垂线（能力提升）-2020-2021学年七年级数学下册要点突破与同步训练（人教版）(26870399).doc

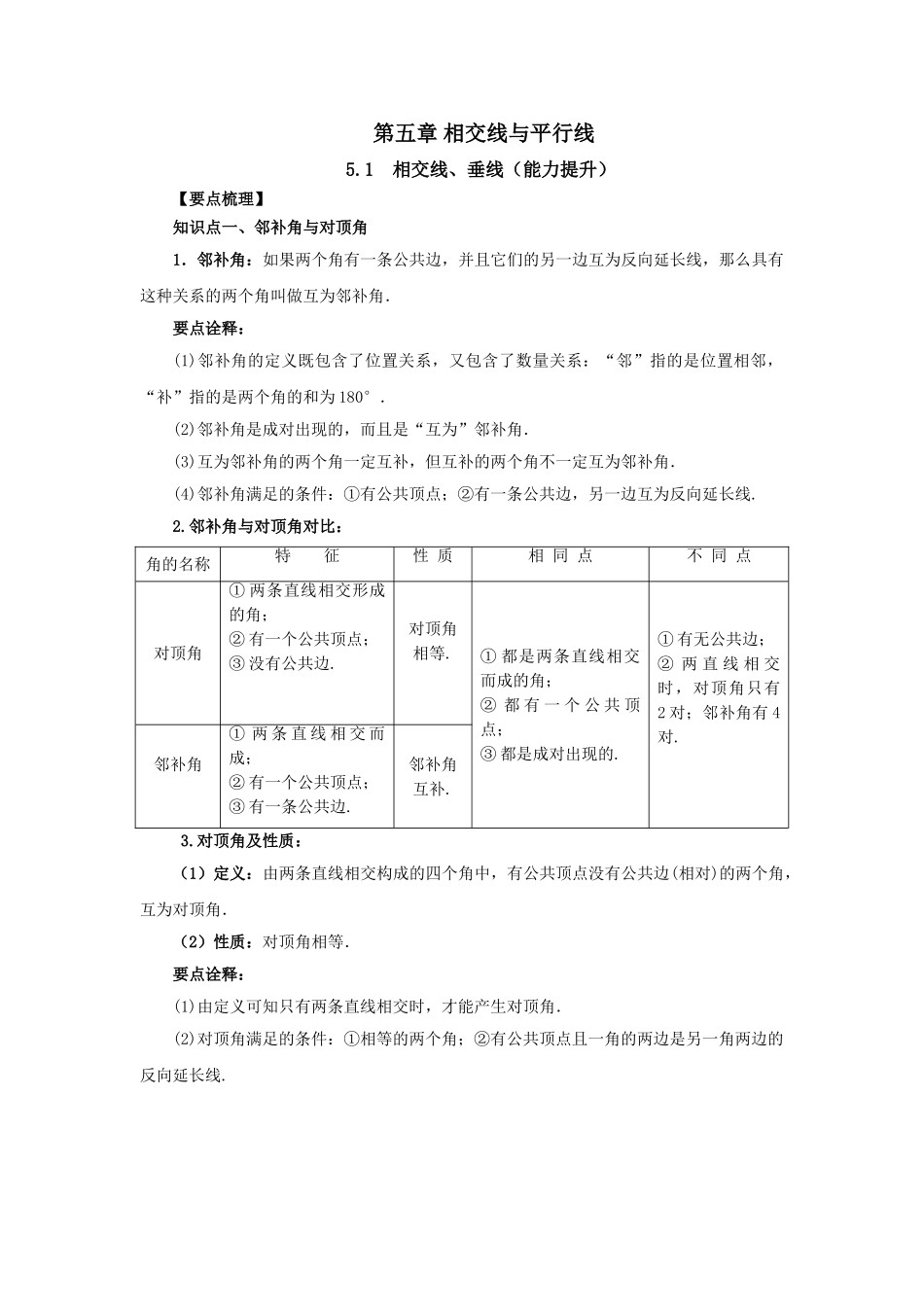

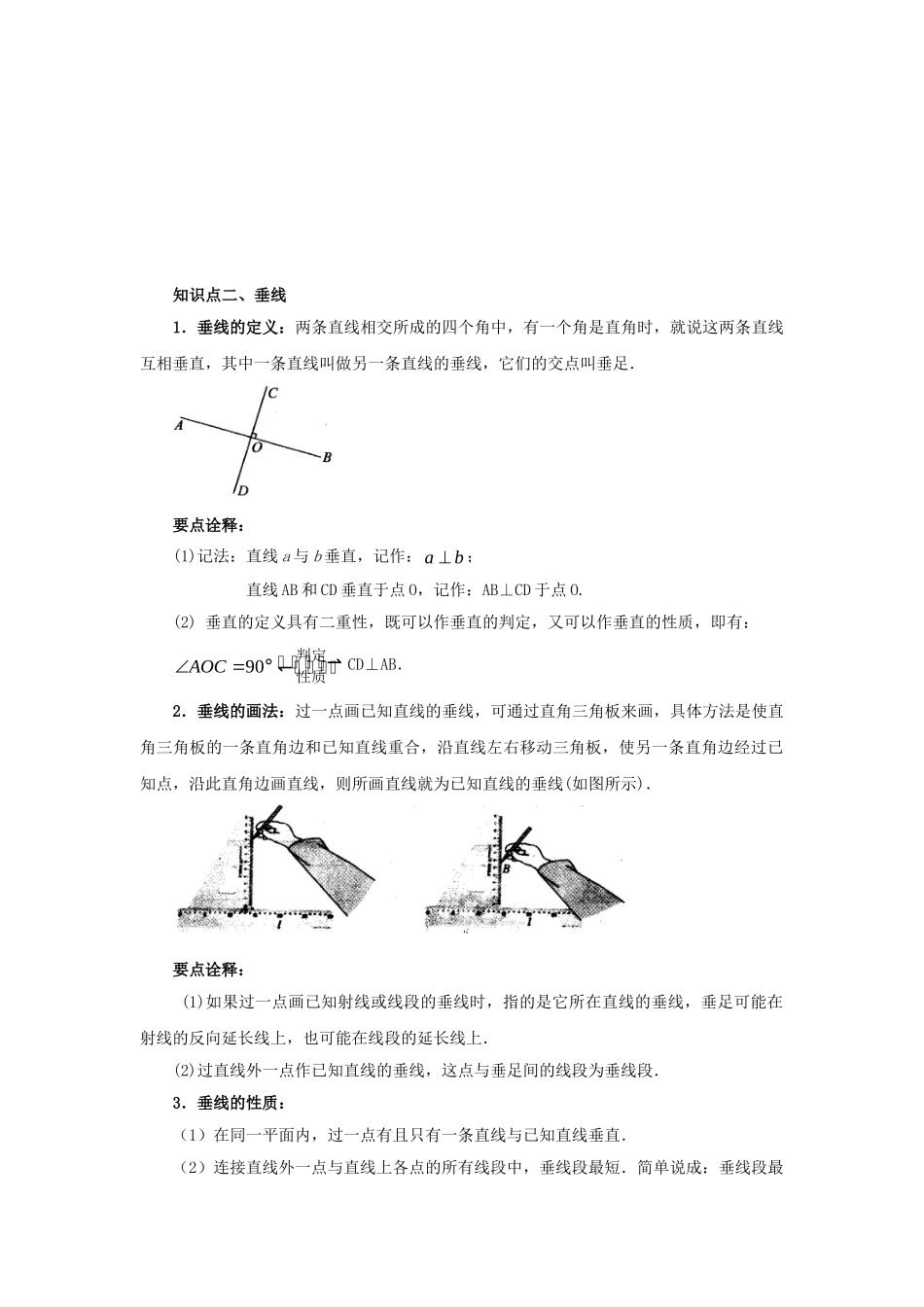

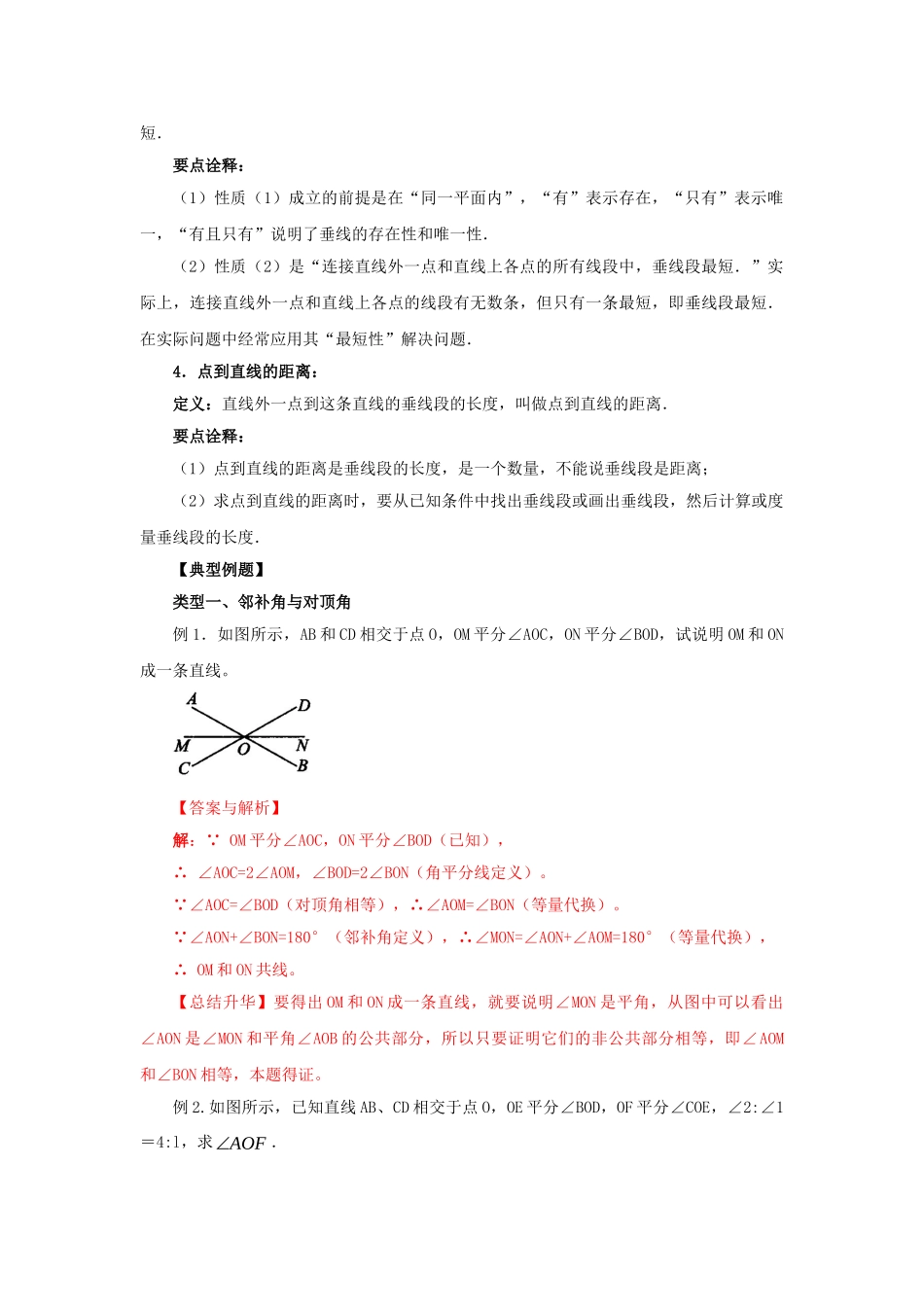

第五章 相交线与平行线 5.1 相交线、垂线（能力提升） 【要点梳理】 知识点一、邻补角与对顶角 1．邻补角：如果两个角有一条公共边，并且它们的另一边互为反向延长线，那么具有这种关系的两个角叫做互为邻补角． 要点诠释： (1)邻补角的定义既包含了位置关系，又包含了数量关系：“邻”指的是位置相邻，“补”指的是两个角的和为180°． (2)邻补角是成对出现的，而且是“互为”邻补角． (3)互为邻补角的两个角一定互补，但互补的两个角不一定互为邻补角． (4)邻补角满足的条件：①有公共顶点；②有一条公共边，另一边互为反向延长线. 2.邻补角与对顶角对比： 角的名称 特 征 性 质 相 同 点 不 同 点 对顶角 ①两条直线相交形成的角； ②有一个公共顶点； ③没有公共边. 对顶角相等. ①都是两条直线相交而成的角； ②都有一个公共顶点； ③都是成对出现的. ①有无公共边； ②两直线相交时，对顶角只有2对；邻补角有4对. 邻补角 ①两条直线相交而成； ②有一个公共顶点； ③有一条公共边. 邻补角互补. 3.对顶角及性质： （1）定义：由两条直线相交构成的四个角中，有公共顶点没有公共边(相对)的两个角，互为对顶角． （2）性质：对顶角相等． 要点诠释： (1)由定义可知只有两条直线相交时，才能产生对顶角． (2)对顶角满足的条件：①相等的两个角；②有公共顶点且一角的两边是另一角两边的反向延长线. 知识点二、垂线 1．垂线的定义：两条直线相交所成的四个角中，有一个角是直角时，就说这两条直线互相垂直，其中一条直线叫做另一条直线的垂线，它们的交点叫垂足． 要点诠释： (1)记法：直线a与b垂直，记作：； 直线AB和CD垂直于点O，记作：AB⊥CD于点O. (2) 垂直的定义具有二重性，既可以作垂直的判定，又可以作垂直的性质，即有： CD⊥AB． 2．垂线的画法：过一点画已知直线的垂线，可通过直角三角板来画，具体方法是使直角三角板的一条直角边和已知直线重合，沿直线左右移动三角板，使另一条直角边经过已知点，沿此直角边画直线，则所画直线就为已知直线的垂线(如图所示)． 要点诠释： (1)如果过一点画已知射线或线段的垂线时，指的是它所在直线的垂线，垂足可能在射线的反向延长线上，也可能在线段的延长线上． (2)过直线外一点作已知直线的垂线，这点与垂足间的线段为垂线段． 3．垂线的性质： （1）在同一平面内，过一点有且只有一条直线与已知直线垂直． （2）连接直线外一点与直线上各点的所有线段中，垂线段最短．简单说成：垂线段最短． 要点诠释： （1）性质（1）成立的前提是在“同一平面内”，“有”表示存在，“只有”表示唯一，“有且只有”说明了垂线的存在性和唯一性． （2）性质（2）是“连接直线外一点和直线上各点的所有线段中，垂线段最短．”实际上，连接直线外一点和直线上各点的线段有无数条，但只有一条最短，即垂线段最短．在实际问题中经常应用其“最短性”解决问题． 4．点到直线的距离： 定义：直线外一点到这条直线的垂线段的长度，叫做点到直线的距离． 要点诠释： （1）点到直线的距离是垂线段的长度，是一个数量，不能说垂线段是距离； （2）求点到直线的距离时，要从已知条件中找出垂线段或画出垂线段，然后计算或度量垂线段的长度． 【典型例题】 类型一、邻补角与对顶角 例1．如图所示，AB和CD相交于点O，OM平分∠AOC，ON平分∠BOD，试说明OM和ON成一条直线。 【答案与解析】 解：∵ OM平分∠AOC，ON平分∠BOD（已知）， ∴ ∠AOC=2∠AOM，∠BOD=2∠BON（角平分线定义）。 ∵∠AOC=∠BOD（对顶角相等），∴∠AOM=∠BON（等量代换）。 ∵∠AON+∠BON=180°（邻补角定义），∴∠MON=∠AON+∠AOM=180°（等量代换）， ∴ OM和ON共线。 【总结升华】要得出OM和ON成一条直线，就要说明∠MON是平角，从图中可以看出∠AON是∠MON和平角∠AOB的公共部分，所以只要证明它们的非公共部分相等，即∠AOM和∠BON相等，本题得证。 例2.如图所示，已知直线AB、CD相交于点O，OE平分∠BOD，OF平分∠COE，∠2:∠1＝4:l，求． 【答案与解析】 解：设∠1＝x，则∠2＝4x． ∵ OE平分∠BOD，∴ ∠BOD＝2∠1＝2x． ∵ ∠2+∠BOD＝180°，即4x+2x＝180°，∴ x＝30°． ∵ ∠DOE+∠COE＝180°，∴ ∠COE＝150°． 又∵ OF平分∠COE，∴ ∠COF＝∠COE＝75°． ∵ ∠AOC＝∠BOD＝60°，∴ ∠AOF＝∠AOC+∠COF＝60°+75°＝135°． 【总结升华】涉及有比值的题设条件，如a:b＝m:n，在解题时设，，这是常用的用方程思想解题的方法． 举一反三： 【变式】已知α的补角是一个锐角，有3人在计算时的答案分别是32°、87°、58°，其中只有一个答案是正确的，求的度数． 【答案】 解法1：∵ α的补角是一个锐角， ∴ α是一个钝角，即90°＜α＜180°， ∴ ． 由已知三人计算出的答案分别为32°、87°、58°， 可知． ∴ ． 解法2：由题意可知是一个钝角，即． 如果，那么，不满足； 如果，那么，不满足； 如果，那么，满足， 所以此人计算的答案正确．所以． 【总结升华】在处理数学问题中的误选答案问题时，常采用验算法，如本题的解法2：先利用假设求出相应的α的度数，再验证是否正确． 例3.（1）如图（1），已知直线a、b相交于点 O，则（1）图中共有几对对顶角?几对邻补角？ （2）如图（2），已知直线a、b、c、d是经过点O的四条直线，则图（2）中共有几对对顶角（不含平角）?几对邻补角？ 【答案与解析】 解：（1）2对对顶角，4对邻补角。 （2）将图（2）拆分为下图： 通过观察图形．不难发现a、b、c、d四条直线两两相交，最多有6个交点，而由（1）知：每个交点处有两对对顶角，有四对邻补角， 对顶角的对数：（对）；邻补角的对数:(对) 答：图中共有12对对顶角，24对邻补角 【总结升华】本例分析问题的方法是通过直线的移动，将直线相交于一点转化为直线两两相交．这样移动，可将抽象的问题直观化．因为n条直线两两相交，最多有个交点．每个交点处有两组对顶角，故n条直线相交于一点共有n(n-1)对对顶角，2n(n-1)对邻补角。 举一反三： 【变式】如图，直线AB与CD相交所成的四个角中，∠1的邻补角是　 　，∠1的对顶角是　 　． 【答案】∠ 2和∠ 4；∠ 3. 由图形可知，∠1的对顶角是∠3，∠1的邻补角是∠2和∠4． 类型二、垂线 例4．下列语句： ①两条直线相交，若其中一个交角是直角，那么这两条直线垂直。 ②一条直线的垂线有无数条。 ③空间内过一点有且只有一条直线与已知直线垂直； ④两条直线相交成四个角，如果有两个角相等，那么这两条直线垂直。 其中正确的是＿＿＿＿＿＿＿＿＿＿。 【答案】①② 【解析】解此题必须严格按照垂线的定义“两条直线相交成直角”及垂线的性质“过平面内任意一点，即过直线上或直线外任意一点，有且仅有一条直线与已知直线垂直”来作判断。 ①正确；②正确，过任意一点都可以作；对于③只有在“同一平面内”才成立，因为空间内，当这点在直线上时，过这点并非只有一条直线与已知直线垂直，故③错误；④错误，必须是两个邻角相等，如下图： 【总结升华】应用垂线的定义及垂线的性质时要把握其中的本质要求： ①关于垂线的定义：要判断两条直线是否垂直，只需看它们相交所成的四个角中，是否有一个角是直角，两条线段垂直，是指这两条线段所在的直线垂直； ②关于垂线的性质：平面内，过任意一点有且仅有一条直线与已知直线垂直，这条性质说明了已知直线的垂线的“存在性”和“唯一性”，尤其值得注意的是性质中的“任意一点”可能在这条已知直线上，也可能在这条已知直线外。 举一反三： 【变式】在铁路旁有一城镇，现打算从城镇修一条和铁路垂直的道路，这种方案是唯一的，是因为( ) A．经过两点有且只有一条直线 B．两点之问的所有连线中，线段最短 C．在同一平面内，两直线同时垂直同一条直线，则这两直线也互相垂直． D．在同一平面内，过一点有且只有一条直线与已知直线垂直 【答案】D 提示：注意区分直线性质与垂线性质 例5.如图所示，OA⊥OB，OC⊥OE，OD为∠BOC的平分线，∠BOE=20°， 求∠DOE的度数． 【思路点拨】首先根据垂直定义以及角平分线的定义得出∠BOD的度数，进而得出∠DOE的度数． 【答案与解析】 解：∵OC⊥OE， ∴∠COE=90°， ∵∠BOE=20°， ∴∠COB=90°+20°=110°， ∵OD为∠BOC的平分线， ∴∠BOD=55°， ∴∠DOE=55°﹣20°=35°． 【总结升华】此题主要考查了角平分线的定义以及垂直定义，正确求出∠COB的度数是解题关键． 举一反三： 【变式】如图，若OM平分∠AOB，且OM ⊥ON，求证：ON平分∠BOC. 【答案】 解：如图， ∵OM平分∠AOB ∴∠1=∠2 又∵OM ⊥ON ∴∠3=90°－∠2 由图可得：∠4=180°－2∠2－∠3=180°－2∠2 －（90°－∠2）=90°－∠2 ∴∠3=∠4 ∴ ON平分∠BOC 例6.如图所示，一辆汽车在直线形公路AB上由A向B行驶，M、N分别是位于公路两侧的村庄． (1)设汽车行驶到公路AB上点P位置时，距离村庄M最近；行驶到点Q位置时，距离村庄N最近，请在图中的公路AB上分别画出点P和点Q的位置(保留作图痕迹)． (2)当汽车从A出发向B行驶时，在公路AB的哪一段路上距离M、N两村庄都越来越近?在哪一段路上距离村庄N越来越近，而离村庄M越来越远?(分别用文字表述你的结论，不必说明) 【答案与解析】 解：(1)过点M作MP⊥AB，垂足为P，过点N作NQ⊥AB，垂足为Q，点P、Q就是要画的两点，如图所示． (2)当汽车从A向B行驶时，在AP这段路上，离两个村庄越来越近；在PQ这段路上，离村庄M越来越远，离村庄N越来越近． 【总结升华】利用垂线段最短解决实际问题是常用的一种方法． 举一反三： 【变式1】如图所示，过A点作AD⊥BC，垂足为D点． 【答案】 解：如图所示 【变式2】点P为直线外一点：点A、B、C为直线上三点，PA＝4 cm，PB＝5 cm，PC＝2 cm，则点P到直线的距离是 ( ) A．2 cm B．4 cm C．5 cm D．不超过2 cm 【答案】D. 【提升练习】 一、选择题 1．a、b、c是平面上任意三条直线，交点可以有（　　） 　A．1个或2个或3个 B． 0个或1个或2个或3个 　C．1个或2个 D． 都不对 2．下列说法正确的有 ( ) ①因为∠1与∠2是对顶角，所以∠1＝∠2； ②因为∠1与∠2是邻补角，所以∠1＝∠2； ③因为∠1和∠2不是对顶角，所以∠1≠∠2； ④因为∠1和∠2不是邻补角，所以∠1+∠2≠180°． A．0个 B．1个 C．2个 D．3个 3．如图，直线AB、CD相交于点O，OE⊥AB，OF⊥CD，则图中与∠EOF相等的角还有（ ） A．1个 B．2个 C．3个 D．4个 4．如图，∠PQR＝138°，SQ⊥QR，QT⊥PQ，则∠SQT等于（ ） A．42° B．64° C．48° D．24° 5．如图，直线AB、CD相交于点O，OE平分∠BOC，OF⊥OE于O，若∠AOD=70°，则∠AOF等于（　　） A．35° B．45° C．55° D．65° 6．已知关于距离的四种说法： ①连结两点的线段长度叫做两点间的距离； ②连结直线外的点和直线上的点的线段叫做点到直线的距离； ③以直线外一点所引的这条直线的垂线叫做点到直线的距离； ④直线外一点到这条直线的垂线段叫做这点到直线的距离． 其中正确命题的个数 （ ） A．0个 B．1个 C．2个 D． 3个 二、填空题 7.如图所示：直线AB与CD相交于O，已知∠1=30°，OE是∠BOC的平分线，则∠2=　　°，∠3=　　°． 8．如图，AD⊥BD，BC⊥CD，AB＝a cm，BC＝b cm，则BD的取值范围是________． 9．请你在表盘上画出时针与分针，使时针与分针恰好互相垂直． (1) 时针和分针互相垂直的整点时刻分别为 ； (2)一天24小时，时针与分针互相垂直________次． 10. 在同一平面内，OA⊥MN，OB⊥MN，所以OA，OB在同一直线线上，理由是________________． 11. 100条直线两两相交于一点，则共有对顶角（不含平角）_______对，邻补角________对。 12．如图，工厂A要把处理过的废水引入排水沟PQ，从工厂A沿________方向铺设水管用料最省，这是因为________． 三、解答题 13. 如图，直线AB、CD相交于点O，OE把∠BOD分成两部分； （1）直接写出图中∠AOC的对顶角为　 　，∠BOE的邻补角为　 　； （2）若∠AOC=70°，且∠BOE：∠EOD=2：3，求∠AOE的度数． 14．如图，已知A、O、B三点在一直线上，∠AOC＝120°，OD、OE分别是∠AOC， ∠BOC的平分线． (1)判断OD与OE的位置关系； (2)当∠AOC大小发生变化时，OD、OE仍分别是∠AOC、∠BOC的平分线，则OD与OE的位置关系是否改变? 请说明理由． 15．如图，AOB为一条在O处拐弯的河，要修一条从村庄P通向这条河的道路，现在有两种设计方案：一是沿PM修路，二是沿PO修路．如果不考虑其他因素，这两种方案哪一个经济一些?它是不是最佳方案？如果不是，请你帮助设计出最佳的方案，并简要说明理由． 【答案与解析】 一、选择题 1.【答案】B. 【解析】三条直线两两平行，没有交点；三条直线交于一点，有一个交点；两条直线平行与第三条直线相交，有两个交点；三条直线两两相交不交于同一点，有三个交点. 2. 【答案】B 【解析】只有①正确。 3. 【答案】B 【解析】与∠EOF相等的角还有：∠BOC，∠AOD． 4．【答案】A 【解析】∠PQS=138°－90°＝48°，∠SQT＝90°－48°＝42°． 5. 【答案】C； 【解析】解：∵∠B0C=∠AOD=70°， 又∵OE平分∠BOC， ∴∠BOE=∠BOC=35°． ∵OF⊥OE， ∴∠EOF=90°． ∴∠AOF=180°﹣∠EOF﹣∠BOE=55°．故选C． 6. 【答案】B 【解析】只有①正确． 二、填空题 7.【答案】30，75． 【解析】∵∠1=30°，∴∠2=∠1=30°，∠BOC=180°﹣∠1=150°，∵OE是∠BOC的平分线，∴∠3=∠BOC=75°. 8. 【答案】bcm＜BD＜a cm 9．【答案】(1)3时或9时； (2)44 【解析】一天24小时中时针转2圈，分针转24圈，所以分针要超过时针的圈数是：24-2=22（圈），分针每超过时针一圈，前后各有一次垂直，所以一天24小时中分针与时针垂直的次数是：（24-2）×2=22×2=44（次）． 10．【答案】在同一平面内，过一点有且只有一条直线与已知直线垂直 11．【答案】9900，19800。 【解析】100条直线两两相交，最多有个交点．每个交点处有两组对顶角，4对邻补角，故100条直线相交于一点共有4950×2＝9900（对）对顶角， 有4950×4＝19800（对）邻补角。 12．【答案】垂直于PQ的，垂线段最短。 三、解答题 13.【解析】 解：（1）∠AOC的对顶角为∠BOD，∠BOE的邻补角为∠AOE； （2）∵∠DOE=∠AOC=70°，∠DOE=∠BOE+∠EOD及∠BOE：∠EOD=2：3， ∴得， ∴， ∴∠BOE=28°， ∴∠AOE=180°﹣∠BOE=152°． 14．【解析】 解：(1)OD⊥OE． (2)不变，理由如下： ∵ OD，OE分别是∠AOC，∠BOC的平分线， ∴ ∠COD＝∠AOC，∠COE＝∠COB． ∴ ∠DOE＝(∠AOC+∠COB)＝×180°＝90°， ∴ OD⊥OE． 15．【解析】 解：本题所给出的两种方案中，沿PO修路这种方案更经济一些，因为PO是OA的垂线段，PM是OA的斜线段，根据垂线段最短可知，PO＜PM，但它仍不是最佳方案，最经济的方案应为沿如图所示的线段PN修路．因为垂线段最短得知，线段PN是P与OB上的各点的连线中最短的，PO是P与OA上的各点的连线中最短的，即PN＜PO＜PM．所以沿线段PN修路是最经济的方案．
