《浔水支流长滩溪流域水电开发规划报告》.doc

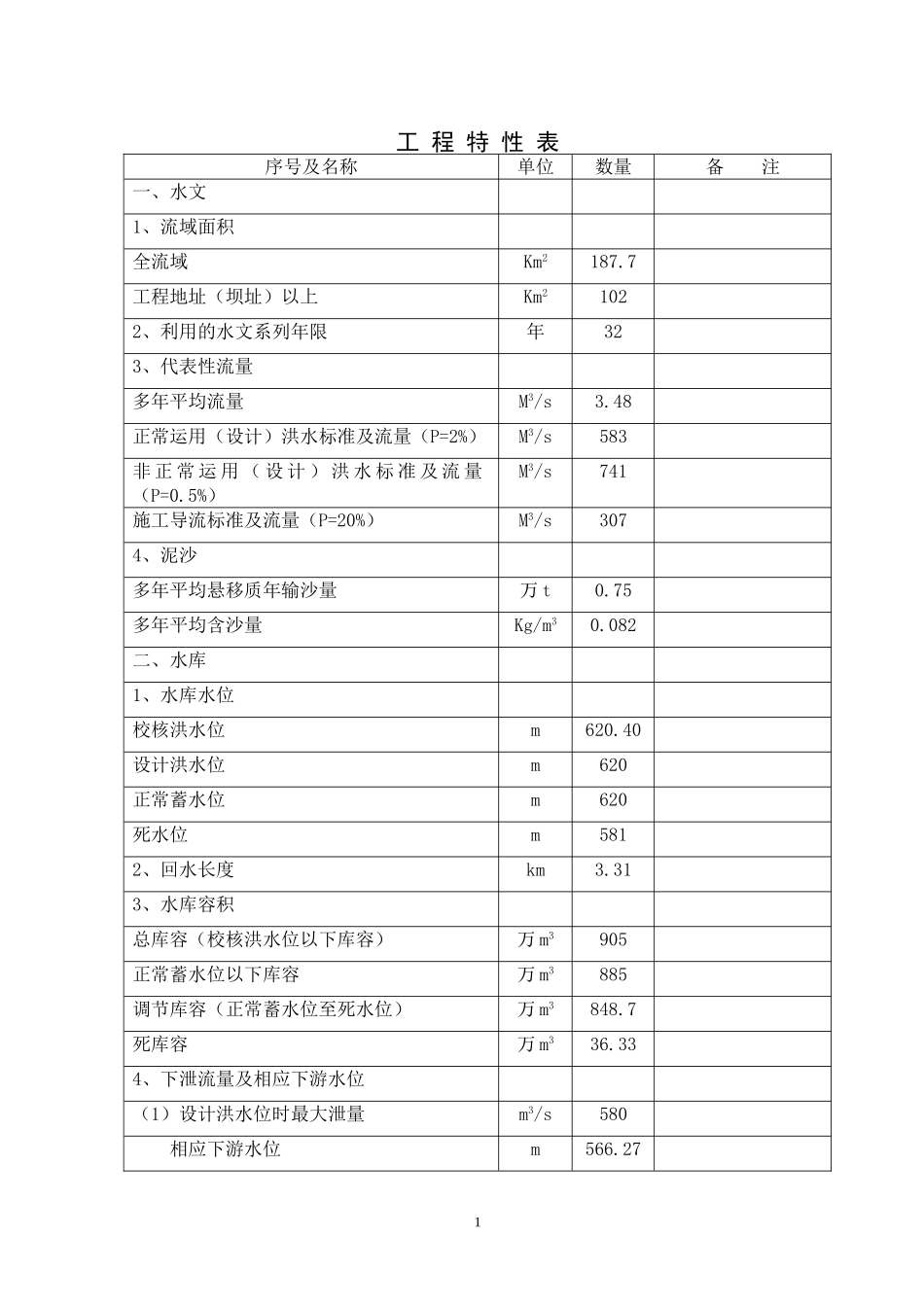

工 程 特 性 表 序号及名称 单位 数量 备 注 一、水文 1、流域面积 全流域 Km2 187.7 工程地址（坝址）以上 Km2 102 2、利用的水文系列年限 年 32 3、代表性流量 多年平均流量 M3/s 3.48 正常运用（设计）洪水标准及流量（P=2%） M3/s 583 非正常运用（设计）洪水标准及流量（P=0.5%） M3/s 741 施工导流标准及流量（P=20%） M3/s 307 4、泥沙 多年平均悬移质年输沙量 万t 0.75 多年平均含沙量 Kg/m3 0.082 二、水库 1、水库水位 校核洪水位 m 620.40 设计洪水位 m 620 正常蓄水位 m 620 死水位 m 581 2、回水长度 km 3.31 3、水库容积 总库容（校核洪水位以下库容） 万m3 905 正常蓄水位以下库容 万m3 885 调节库容（正常蓄水位至死水位） 万m3 848.7 死库容 万m3 36.33 4、下泄流量及相应下游水位 （1）设计洪水位时最大泄量 m3/s 580 相应下游水位 m 566.27 工 程 特 性 表 序号及名称 单位 数量 备 注 （2）校核洪水位时最大泄量 m3/s 638 相应下游水位 m 566.64 三、厂房 设计洪水位（P=2%） m 398 洪水流量998m3/s 校核洪水位（P=1%） M 398.40 洪水流量1067m3/s 正常尾水位 M 396 四、工程效益指标 1、发电效益 装机容量 MW 16 保证出力（P=90%） MW 2.75 多年平均发电量 万kw.h 5714 年利用小时数 H 3571 2、航运效益 改善航道里程 km 过船吨位 T 五、淹没损失及工程永久占地 1、淹没人口 人 74 2、淹没耕地（P=50%） 亩 204 水田104、旱地100 3、工程永久占地 亩 42 4、施工临时占地 亩 214 六、主要建筑物及设备 1、挡水建筑物（坝、闸） 型式 砌石拱坝 地基特性 粉砂岩 地震基本烈度/设防烈度 Ⅵ 顶部高程（坝） m 621.30 最大坝高 m 67 顶部长度 m 160.74 工 程 特 性 表 序号及名称 单位 数量 备 注 2、泄水建筑物（溢流堰）形式 地基特性 粉砂岩 堰顶高程 m 615 溢流段长度 m 33 最大单宽流量 m3/(sm) 21.3 消能方式 面流消能 闸门形式 弧形钢闸门 设计泄洪流量 m3/s 580 校核泄洪流量 m3/s 638 4、厂房 形式 引水 地基特征 粉砂岩 主厂房尺寸（长×宽×高） m 29.38×15.9×12.9 水轮机安装高程 M 393.89 5、开关站 形式 户外 地基特性 粉砂岩 面积（长×宽） m×m 29.8×26 6、主要机电设备 水轮机台数 台数 2 型号 HLA351-LJ-115 额定出力 MW 8000 定额转速 R/min 750 最大水头 m 221 最小水头 m 183 额定水头 m 192 额定流量 m3/s 5.0 发电机台数 台 2 工 程 特 性 表 序号及名称 单位 数量 备 注 型号 SF8000-8/2600 单机容量 MW 8 功率因数 0.8 定额电压 KV 6.3 调速器 YWT-3000 3、引水建筑物 形式 园形 压力隧洞、压力钢管 断面尺寸 m 洞径3m，管径1.8m 长度 m 隧洞5841m 钢管377m 钢材数量 t 隧洞19.7t 钢管256.4t 七、施工 1、主体工程数量 土方开挖 万m3 1.057 石方开挖 万m3 5.208 填筑土方 万m3 0.486 C15细石混凝土砌石 万m3 5.205 混凝土和钢筋混凝土 万m3 3.244 浆砌石方 m3 4731 帷幕灌浆 m 1215 固结灌浆 m 2、主要建筑材料 砂卵石 万m3 8.46 块石 万m3 5.82 水泥 万t 1.76 钢筋 t 259 另钢材606T 3、所需劳动力 总工日 万工日 26.20 高峰期施工人数 人 620 工 程 特 性 表 序号及名称 单位 数量 备 注 4、施工临时房屋 M2 3095 5、施工动力及来源 县电网 6、对外交通（公路） km 52-58 工地至城区 7、施工导流（方式、形式） 明渠导流 8、施工期限 准备工期 月 8 主体工程施工工期 月 34 总工期 月 36 八、经济指标 1、静态总投资 万元 8951.45 2、总投资 万元 9480.45 建筑工程 万元 4186.72 机电设备及安装工程 万元 1639.18 金属结构设备及安装工程 万元 483.59 临时工程 万元 364.03 其它费用 万元 820.29 水库淹没处理补偿费 万元 708.26 基本预备费 万元 749.38 建设期还贷利息 万元 529.0 3、综合利用经济指标 水库单位库容投资 元/m3 2.31 水电站单位千瓦投资 元/kw 5925 单位电度投资 元/（kw.h） 1.66 经济内部收益率 % 17.36 财务内部收益率 % 9.01 上网电价 元/(kw.h) 0.30 贷款偿还年限 年 7 1．综合说明 1. 1概述 某水电站位于城步县境内珠江水系浔水支流长滩溪中下游，是 长滩溪干流的第二级。长滩溪发源于城步苗族自治县，由北向南，流经城步汀坪、长滩、高桥等地，在某省龙胜县进入浔水。某电站坝址以上控制流域面积102km2，占长滩溪流域面积的54.3%，是以发电为主兼有养殖等综合效益的工程。电站距城步县城58km，正常蓄水位620m，装机16MW，属高水头引水式电站。 《浔水支流长滩溪流域水电开发规划报告》由城步县水利水电勘测设计室于2000年9月编制，其后2004年6月又由该单位进行了修改，提出了五级、四级、三级开发等方案。城步县水利局于2004年6月25日以城水农电字[2004]33号文件对城步县忠协水电开发有限公司《关于要求兴建某水电站的申请报告》作出批复：“同意长滩溪流域按三级开发方案实施，某水电站拟在汀坪乡的安乐村古树塘附近筑坝，水库正常蓄水位620m，库容880万m3，沿左岸修建引水系统至某附近建厂房，可利用水头225m，初拟装机2×6300kw”。 2004年12月，受城步县忠协水电开发有限公司的委托，对三级开发方案的某水电站进行了可行性研究。现特编辑此报告。 1.2水文气象 1.2.1 流域概况 长滩溪为浔水二级支流，发源于城步苗族自治县汀坪乡金童山，，由北向南，流经城步县汀坪、长滩、温塘坪、古树塘、高桥等地在某省龙胜县汇入贝子河，再进入浔江。河道全长36.5km，河流坡降31‰，流域面积187.7km2。 某水电站处于长滩溪中游，上距东岭电站16km，下距龙胜汇合口6.5km，距城步县城58km。汀坪乡高桥村位于北纬25°59′，东径110°15′，电站坝址以上流域面积为102 km2。流域呈南北狭长的条带状。流域地势北高南低，北部高达1475m，沿河系中低山峡谷，两岸森林茂密。 1.2.2气象 长滩溪流域处于亚热带气候区，湿热多雨，冬冷夏热，夏季既受西风带天气系统的控制，也受副热带系统的影响，有时受两种系统的共同作用。锋面活动显著，气旋经过频繁，降水主要集中在4～7月，雨量占全年雨量的52%，年最大暴雨洪水出现在5～7月份，其中6月份最多，5月次之。根据城步县气象站1960～1995年共36年实测气象资料统计，多年平均气温16.1℃，历年极端最高气温38.5℃（1963年9月3日），历年极端最低气温-8.1℃（1957年2月11日），多年平均降水量1500～1600mm，历年最大日降水量128.6mm（1996年6月12日），多年平均相对湿度80%，多年平均蒸发量1202.6mm，多年平均风速2.4m/s，历年最大风速19.0m/s，最多风向为静风东北偏北。 1.2.3径流 某坝址附近无水测站，与某浔江勒黄水文站面积相差较大，不能直接引用，因此某电站的径流计算方法为：选择本县范围内资水支流威溪水文站作参证站。因该站流域范围的降雨量与本流域同处在城步县《降雨量等值线图》1500～1600毫米等值线范围内，且地貌、植被、下垫面条件都相似，其集雨面积与某水库坝址控制集雨面积又相近，根据《小型水力发电站水文计算规范》的规定，采用集水面积比放的方法直接移用威溪站频率分析计算成果。 威溪水文站有1959～1990年日与月平均流量系列，利用威溪水文资料，由水能专业进行水库调节计算。经计算，坝址多年平均流量3.48m3/s。某坝址年内平均流量分配见表1.2-1。 坝址径流年内分配表 表1.2-1 月份 项目 一 二 三 四 五 六 七 八 九 十 十一 十二 年平均 流量（m3/s） 1.53 2.73 1.99 4.86 5.62 6.76 7.1 2.36 2.32 2.35 2.62 1.48 3.48 百分比（%） 3.66 6.54 4.76 11.64 13.46 16.18 17.0 5.65 5.56 5.63 6.27 3.65 100 1.2.4设计洪水 本流域无雨量实测资料，从安全和合理的角度考虑，采用《湖南省暴雨洪水查算手册》进行计算。其中厂房设计洪水由两部分组成，即坝址～厂房区间洪水加上某水库下泄洪水。 各频率洪峰流量见下表1.2-2。 某水库坝址洪峰流量表 表1.2-2 项目 频 率（%） 0.5 1 2 3.33
