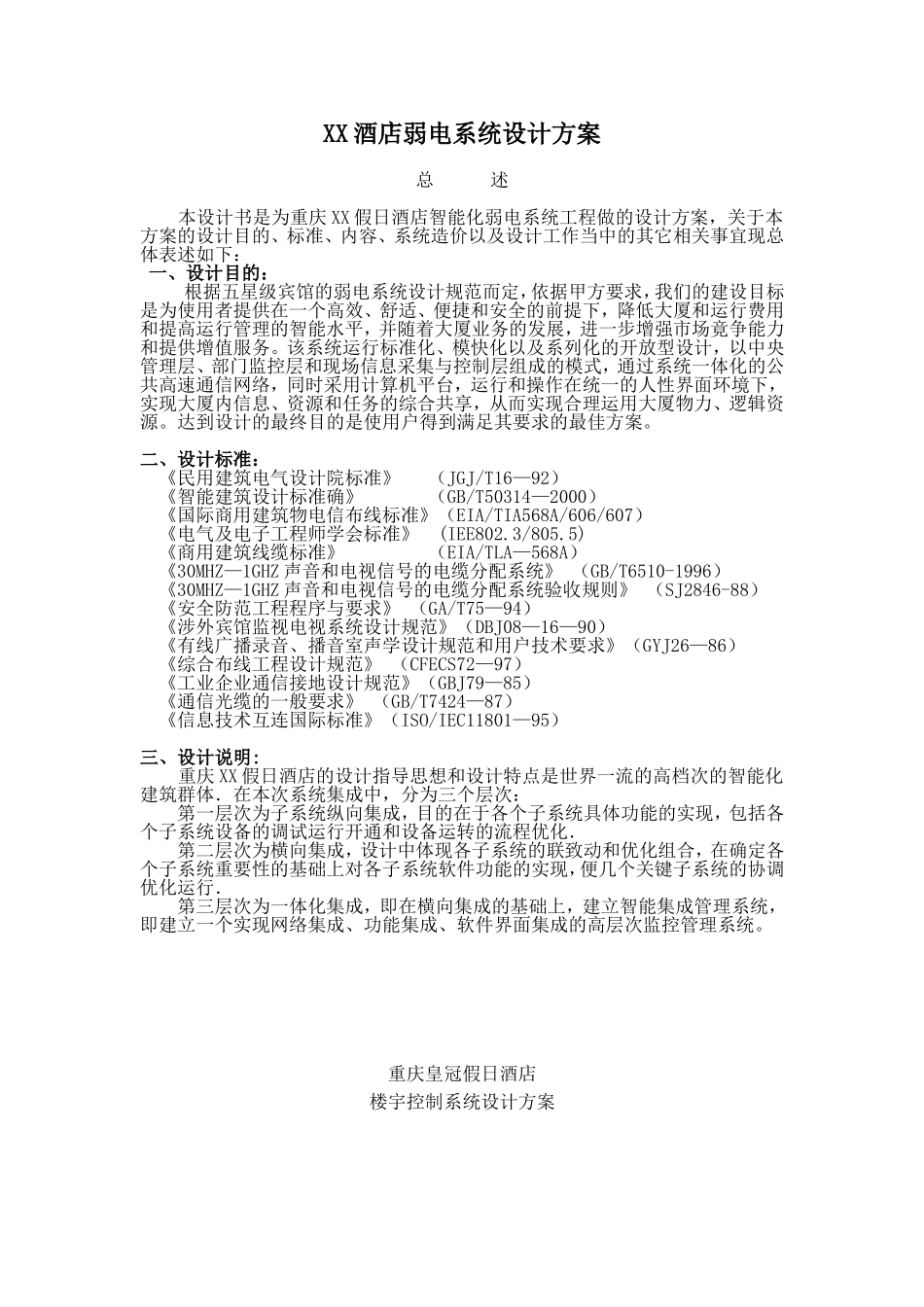

XX酒店弱电系统设计方案   总 述   本设计书是为重庆XX假日酒店智能化弱电系统工程做的设计方案，关于本方案的设计目的、标准、内容、系统造价以及设计工作当中的其它相关事宜现总体表述如下： 一、设计目的： 根据五星级宾馆的弱电系统设计规范而定，依据甲方要求，我们的建设目标是为使用者提供在一个高效、舒适、便捷和安全的前提下，降低大厦和运行费用和提高运行管理的智能水平，并随着大厦业务的发展，进一步增强市场竟争能力和提供增值服务。该系统运行标准化、模快化以及系列化的开放型设计，以中央管理层、部门监控层和现场信息采集与控制层组成的模式，通过系统一体化的公共高速通信网络，同时采用计算机平台，运行和操作在统一的人性界面环境下，实现大厦内信息、资源和任务的综合共享，从而实现合理运用大厦物力、逻辑资源。达到设计的最终目的是使用户得到满足其要求的最佳方案。   二、设计标准： 《民用建筑电气设计院标准》 （JGJ/T16—92） 《智能建筑设计标准确》 （GB/T50314—2000） 《国际商用建筑物电信布线标准》（EIA/TIA568A/606/607） 《电气及电子工程师学会标准》 (IEE802.3/805.5) 《商用建筑线缆标准》 （EIA/TLA—568A） 《30MHZ—1GHZ声音和电视信号的电缆分配系统》 （GB/T6510-1996） 《30MHZ—1GHZ声音和电视信号的电缆分配系统验收规则》 （SJ2846-88） 《安全防范工程程序与要求》 （GA/T75—94） 《涉外宾馆监视电视系统设计规范》（DBJ08—16—90） 《有线广播录音、播音室声学设计规范和用户技术要求》（GYJ26—86） 《综合布线工程设计规范》 （CFECS72—97） 《工业企业通信接地设计规范》（GBJ79—85） 《通信光缆的一般要求》 （GB/T7424—87） 《信息技术互连国际标准》（ISO/IEC11801—95）   三、设计说明: 重庆XX假日酒店的设计指导思想和设计特点是世界一流的高档次的智能化建筑群体．在本次系统集成中，分为三个层次： 第一层次为子系统纵向集成，目的在于各个子系统具体功能的实现，包括各个子系统设备的调试运行开通和设备运转的流程优化． 第二层次为横向集成，设计中体现各子系统的联致动和优化组合，在确定各个子系统重要性的基础上对各子系统软件功能的实现，便几个关键子系统的协调优化运行． 第三层次为一体化集成，即在横向集成的基础上，建立智能集成管理系统，即建立一个实现网络集成、功能集成、软件界面集成的高层次监控管理系统。               重庆皇冠假日酒店 楼宇控制系统设计方案   一、需求分析 1.1 项目概述 重庆皇冠假日酒店地处重庆市商业中心地带――重庆市渝中区，是一座现代化的五星级酒店。 本方案针对重庆皇冠假日酒店空调、通风、变配电、电梯、照明、给排水系统等设备的自动控制进行了设计，自动控制系统采用了西门子楼宇科技的S600 APOGEE楼宇自控系统。 BAS系统将对皇冠假日酒店中建筑物的各种机电设备的运行及开关状态实行全时间的自动监测或控制，并同时收集、记录、保存及管理有关系统的重要信息及数据，达到提高运行效率，节能，节省人力，安全延长设备寿命的目的。 我们使用了西门子楼宇科技S600APOGEE的MEC、MEC模块化控制器进行点对点通讯，组成一个完整的统一配套的楼宇控制系统。 系统设计范围包括冷源系统、变配电系统、通风及防排烟系统、新风处理机、空调器、吊顶式空调机等空调末端设备。控制系统采用了S600 APOGEE系统中的最新控制器MEC（模块化设备控制器）对风柜、新风机进行控制。另外相应配置了温湿度传感器、压力传感器、阀门、风门驱动器等传感执行设备。   1.2 系统特点 S600 APOGEE 是以集散理论为基础的成熟的楼宇自动化系统。它具有结构灵活、适应性强、扩展方便、软件优化设备运行、操作简单等特点。 S600 APOGEE 基于WINDOWS NT 平台的系统软件包，可直接进入假日酒店的计算机网络集成系统，与其他进入集成系统的各子系统进行信息交换，并是集成系统中重要的环节，这也是该系统开放性的充分表现。 西门子楼宇科技是全球楼宇自动化领域著名的制造商，S600 APOGEE是公认的具有号召力的产品。可靠和实际是我们一贯的追求。我们将秉承这一光辉的传统竭尽全力提升业主的投资。 系统特点： SIEMENS—LANDIS & STAEFA的产品是按照国际质量标准生产和制造的，选购的设备也同样是符合这一标准，完全能够满足业主的技术要求。 在楼宇自动化控制领域，我们有多年设计、安装、调试的丰富经验和良好信誉。在全球各地(包括中国在内), 我们有无数的成功工程项目是我们能力的象征。产品从大到小, 均能提供给业主最为满意的品质。 我们本着务实和节约的原则, 努力地提供给业主一套可行和有效经济的控制系统。 S600 APOGEE 是与全球同步投放市场的最新一代楼宇自动化控制系统, 是在WINDOWS NT平台上运行的全新系统, 开放性和兼容性是这套系统开发之初的主导思想, 是适应楼宇控制市场网络化这一方向的必然产物。能够与智能酒店的诸多系统进行通讯或参与整个酒店的管理。 楼宇自动化系统能够自动控制建筑物内的机电设备。通过软件, 系统地管理相互关联的设备, 发挥设备整体的优势和潜力, 提高利用率, 优化设备的运行状态和时机(但并不影响设备的工效), 从而延长设备的服役寿命, 做到降低能源消耗, 减低维护人员的劳动强度和工时数量。最终, 降低了设备的运行成本。 S600 APOGEE 已经解决了计算机时钟跨越两千年问题。由此而来的后果将不复存在。 系统开通后，将使得酒店的能耗降低10%~25%，管理水平和效率大幅提高。 为提高系统的可靠性，本系统采用了单层网络，无主从结构。随着系统的提升，所提供的功能和服务将明显加强。   二、设计依据 S600 APOGEE 通过了国际上欧洲、美国行业标准的认证, 根据实际, 我们会参照和严格执行国家民用建筑电气设计规范。 设计依据： 重庆皇冠假日酒店电施图、空施图 重庆皇冠假日酒店设计方案 《民用建筑电气设计规范》(JBJ／T16—92) 《智能建筑设计标准》(GB/T50314-2000) 《工业企业通信设计规范》(GBJ42—81) 《工业企业通信接地设计规范》(GBJ79—85) 《电气装置安装工程施工及验收规范》(CBJ232—92) 《建筑设计防火规范》(CBJ16—97) 《火灾自动报警系统设计规范》(GBJl16—92) 《商用建筑线缆标准》( EIA／TIA—568A) 《信息技术互连国际标准》(ISO／IECl1801—95) 《高层民用建筑设计防火规范》(GB50045-95) 《中国采暖通风与空气调节设计规范》(GBJ19—87) 《中国室内给水排水热水洪应设计规范》(15—74) 《火灾自动报警系统安装使用规范》(中国工程标准化委员会标准)   三、控制范围 一所现代化的酒店，需要由多元化的空气处理设备来满足差异极大的环境要求。酒店通常通过特定的空调设备来满足下列环境： 节约能源的耗用 应急能源的储备 系统使用率的可伸缩性 温度与湿度的在不同功能区域的不同要求 酒店的HVAC系统，不仅仅为客人和酒店员工提供一个舒适的环境，它更必须满足客人的要求。严格的温度、湿度、压力以及空气过滤所营造的舒适能够增加客源及固定客人，从而为酒店谋利。例如，客人需要在23－25℃和相对湿度65－75%的环境条件下，可以感受舒适。因此，我们在进行针对酒店的环境控制方案设计时，将以客人环境的健康及舒适要求标准作为最重要的设计依据。 同时，酒店也是一个高能耗的建筑，在不以牺牲环境条件为前提下，所有节能手段同样需加以着重考虑。 我们通常以三个典型标准对酒店环境进行控制   客房 客房需要的是一个温/湿度要求极高的环境。因客房的环境不好,直接影响酒店的客源量。也是能源耗费最大的地方。   商场 商场需要特殊的通风与空气处理方式来保证因客流量不同而造成的环境温／湿度不适的可能性降至最低，以及室内对空气质量的控制，于此同时，还需要保证顾客的舒适性。虽然商场对于室内新风量的要求却没有超超其他区域那么严格，但是相对于商用场合而言，仍然十分重要。对于不同楼层的商场，其对于室内环境的要求各不相同，因而各自独立的空气系统才能够满足独立的功能区域需求。 办公区 对于办公区域，最为重要的控制因素是排风的处理与工作人员的舒适性，以提高工作效率。   本方案控制范围包括下列子系统： 冷冻系统 空调系统 新风机系统 风机盘管控制 中央供热系统 排风系统 变配电监测系统 照明监控系统 电梯监控系统 给排水系统 计费系统 有关各子系统控制方案，详细参见第五章中的说明。 四、S600 APOGEE系统概述 4.1 S600 APOGEE简介 楼宇自控系统（或称楼宇管理系统）是由中央管理站、各种DDC控制器及各类传感器、执行机构组成的、能够完成多种控制及管理功能的网络系统。它是随着计算机在环境控制中的应用而发展起来的一种智能化控制管理网络。目前，系统中的各个组成部分已从过去的非标准化的设计产生，发展成标准化、专业化产品，从而使系统的设计安装及扩展更加方便、灵活，系统的运行更加可靠，系统的投资大大降低。 兰吉尔·驷法推出的S600系统（System 600）应用于酒店的能源管理，是国际上最先进的系统之一。S600系统适应性非常强，系统组成为模块化，可分为不同等级的独立系统，每级都具有非常清楚的功能和权限，这就使S600既可用于单独的楼宇管理，也可用于一个区域的、分散的楼宇集中管理。 可靠性 S600在设计上充分体现了分散控制、集中管理的特点，保证每个子系统都能独立控制，同时在中央工作站上又能做到集中管理，使得整个系统的结构完善、性能可靠。 S600系统当中的各级别设备都可独立完成操作，即在同一时刻组成不同级别的集散系统（或不同级别的结构组织形式），使用界面非常亲切，其全套楼宇自控产品、统一的生产管理体系保证了系统的配套性，同时使系统可靠性大为增加。   LANDIS& STAEFA 双项专利产品电动液压调节阀和电磁式调节阀优质稳定的调节特性和低故障率，大大提高了整个控制系统中最薄弱环节的可靠性。 先进性 S600在网络扩展方面提供了强大的功能，可与其他厂家的系统或产品（包括各种形式PLC，消防系统等）联接。 S600优越的远程通讯功能，能够使不同楼宇间的控制系统联系起来组成一个群集系统。 S600网络结构的开放性和兼容性，确保了它和先进通讯技术结合的能力，并且保证系统结构在产品更新换代时的延续性。 经济性 S600结构形式为模块式，控制方式极其灵活，控制层的维护和扩展极为方便。使得楼宇管理系统可以很方便地扩展，节省初期投资，系统各部分可分别随调试完成投入使用。 S600系统能够满足您在物业管理上节省费用的要求，投入有效的使用能量即能保证房间的高标准和舒适性。 4.2 S600系统结构 S600采用了多层网络结构和世界先进技术，使得S600集散系统无论在可靠性和技术上都是世界领先的水平。 高层网：S600的图形工作站（采用IBM PC或其他兼容机）可以进入以太网进行数据管理，实现区域性数据联网，提高管理水平，速率可达到10M bps。 中层网：PC通过Peer To Pee
