2、GB50060-92 3 ～ 110KV 高压配电装置设计规范.pdf

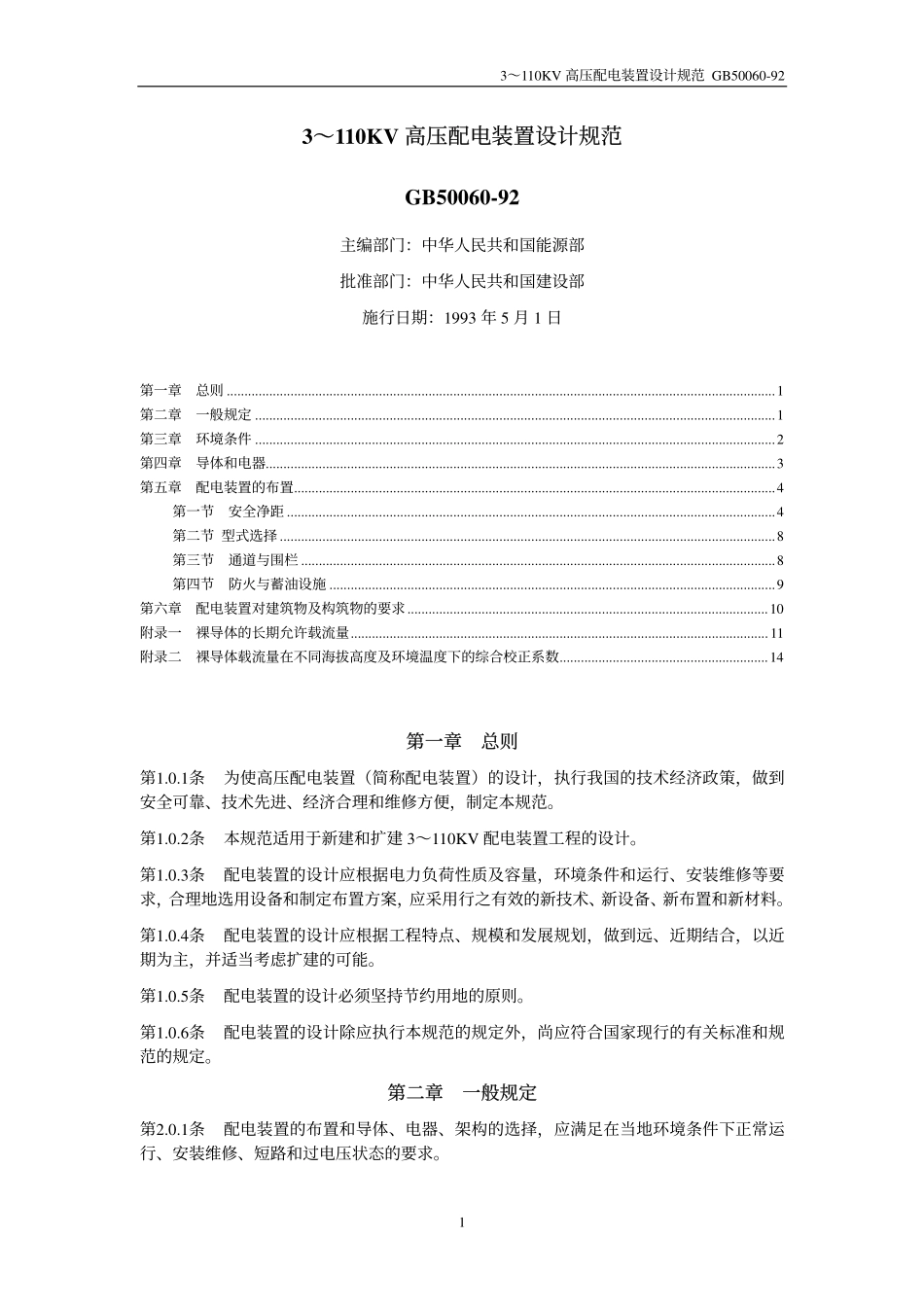

3110KV 高压配电装置设计规范 GB50060-92 13110KV 高压配电装置设计规范高压配电装置设计规范 GB50060-92 主编部门：中华人民共和国能源部 批准部门：中华人民共和国建设部 施行日期：1993 年 5 月 1 日 第一章 总则.1 第二章 一般规定.1 第三章 环境条件.2 第四章 导体和电器.3 第五章 配电装置的布置.4 第一节 安全净距.4 第二节 型式选择.8 第三节 通道与围栏.8 第四节 防火与蓄油设施.9 第六章 配电装置对建筑物及构筑物的要求.10 附录一 裸导体的长期允许载流量.11 附录二 裸导体载流量在不同海拔高度及环境温度下的综合校正系数.14 第一章 总则第一章 总则 第1.0.1条 为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规范。第1.0.2条 本规范适用于新建和扩建 3110KV 配电装置工程的设计。第1.0.3条 配电装置的设计应根据电力负荷性质及容量，环境条件和运行、安装维修等要求，合理地选用设备和制定布置方案，应采用行之有效的新技术、新设备、新布置和新材料。第1.0.4条 配电装置的设计应根据工程特点、规模和发展规划，做到远、近期结合，以近期为主，并适当考虑扩建的可能。第1.0.5条 配电装置的设计必须坚持节约用地的原则。第1.0.6条 配电装置的设计除应执行本规范的规定外，尚应符合国家现行的有关标准和规范的规定。第二章 一般规定第二章 一般规定 第2.0.1条 配电装置的布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、安装维修、短路和过电压状态的要求。3110KV 高压配电装置设计规范 GB50060-92 2第2.0.2条 配电装置各回路的相序宜一致，并应有相色标志。第2.0.3条 电压为 63KV 及 110KV 的配电装置，每段母线上宜装设接地刀闸或接地器，对断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜装设接地刀闸。屋内配电装置间隔内的硬导体及接地线上，应留有接触面和连接端子。第2.0.4条 屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。屋内配电装置尚应设置防止误入带电间隔的闭锁装置。第2.0.5条 充油电气设备的布置，应满足在带电时观察油位、油温的安全和方便的要求；并宜便于抽取油样。第三章 环境条件第三章 环境条件 第3.0.1条 屋外配电装置中的电气设备和绝缘子，应根据污秽程度采取相应的外绝缘标准及其它防尘、防腐措施，并应便于清扫。第3.0.2条 选择裸导体和电器的环境温度应符合表 3.0.2 的规定。表3.0.2 选择裸导体和电器的环境温度 环境温度（）类别 安装场所 最高 最低 屋外 最热月平均最高温度 裸导体 屋内 该处通风设计温度 屋外 年最高温度 年最低温度 屋内电抗器 该处通风设计最高排风温度 电器 屋内其他位置 该处通风设计温度 注：年最高（或最低）温度为一年中所测得的最高（或最低）温度的多年平均值。最热月平均最高温度为最热月每日最高温度的月平均值，取多年平均值。选择屋内裸导体及其它电器的环境温度，若该处无通风设计温度资料时，可取最热月平均最高温度加5。第3.0.3条 选择导体和电器的相对湿度，应采用当地湿度最高月份的平均相对湿度。在湿热带地区应采用湿热带型电器产品。在亚湿热带地区可采用普通电器产品，但应根据当地运行经验采取防护措施。第3.0.4条 周围环境温度低于电气设备、仪表和继电器的最低允许温度时，应装设加热装置或采取保温措施。在积雪、覆冰严重地区，应采取防止冰雪引起事故的措施。隔离开关的破冰厚度，不应小于设计最大覆冰厚度。第3.0.5条 设计配电装置及选择导体和电器时的最大风速，可采用离地 10m 高，30 年一遇10min 平均最大风速。设计最大风速超过 35m/s 的地区，在屋外配电装置的布置中，宜采取降低电气设备的安装高度、加强设备与基础的固定等措施。第3.0.6条 配电装置的抗震设计应符合现行国家标准电力设施抗震设计规范的规定。第3.0.7条 海拔超过 1000m 的地区，配电装置应选择适用于该海拔高度的电器和电瓷产品，其外部绝缘的冲击和工频试验电压应符合现行国家标准的有关规定。第3.0.8条 电压为 110KV 的电器及金具，在 1.1 倍最高工作相电压下，晴天夜晚不应出现可见电晕。110KV 导体的电晕临界电压应大于导体安装处的最高工作电压。3110KV 高压配电装置设计规范 GB50060-92 3第3.0.9条 对布置在居民区和工业区内的配电装置，其噪声应符合现行国家标准工业企业噪声控制设计规范和城市区域环境噪声标准的规定。第四章 导体和电器第四章 导体和电器 第4.0.1条 设计所选用的电器允许最高工作电压不得低于该回路的最高运行电压。设计所选用的导体和电器，其长期允许电流不得小于该回路的最大持续工作电流；对屋外导体和电器尚应计及日照对其载流量的影响。第4.0.2条 配电装置的母线和引线不宜采用铜导体。第4.0.3条 配电装置的绝缘水平应符合现行国家标准电力装置的过电压保护设计规范的规定。第4.0.4条 验算导体和电器动稳定、热稳定以及电器开断电流所用的短路电流，应按设计规划容量计算，并应考虑电力系统的远景发展规划。确定短路电流时，应按可能发生最大短路电流的正常接线方式计算。第4.0.5条 验算导体和电器用的短路电流，应按下列情况进行计算：一、除计算短路电流的衰减时间常数外，元件的电阻可略去不计。二、在电气连接的网络中应计及具有反馈作用的异步电动机的影响和电容补偿装置放电电流的影响。第4.0.6条 导体和电器的动稳定、热稳定以及电器的短路开断电流，可按三相短路验算，当单相、两相接地短路较三相短路严重时，应按严重情况验算。第4.0.7条 验算导体短路热效应的计算时间，宜采用主保护动作时间加相应的断路器全分闸时间，当主保护有死区时，应采用对该死区起作用的后备保护动作时间，并应采用相应的短路电流值。验算电器时宜采用后备保护动作时间加相应的断路器全分闸时间。第4.0.8条 用熔断器保护的电压互感器回路，可不验算动稳定和热稳定。用高压限流熔断器保护的导体和电器，可根据限流熔断器的特性验算其动稳定和热稳定。第4.0.9条 校核断路器的断流能力，宜取断路器实际开断时间的短路电流作为校验条件。装有自动重合闸装置的断路器，应计及重合闸对额定开断电流的影响。第4.0.10条 用于切合并联补偿电容器组的断路器，应选用开断性能优良的断路器。裸导体的正常最高工作温度不应大于70，在计及日照影响时，钢芯铝线及管形导体不宜大于80。第4.0.11条 当裸导体接触面处有镀（搪）锡的可靠覆盖层时，其最高工作温度可提高到85。第4.0.12条 验算短路热稳定时，裸导体的最高允许温度，对硬铝及铝锰合金可取200，硬铜可取300，短路前的导体温度应采用额定负荷下的工作温度。第4.0.13条 在按回路正常工作电流选择裸导体截面时，导体的长期允许载流量，应按所在地区的海拔高度及环境温度进行修正。裸导体的长期允许载流量及其修正系数可按附录一和附录二执行。导体采用多导体结构时，应计及邻近效应和热屏蔽对载流量的影响。第4.0.14条 发电厂 320KV 屋外支柱绝缘子和穿墙套管，可采用高一级电压的产品。36KV 屋外支柱绝缘子和穿墙套管，亦可采用提高两级电压的产品。3110KV 高压配电装置设计规范 GB50060-92 4第4.0.15条 在正常运行和短路时，电器引线的最大作用力不应大于电器端子允许的荷载。屋外配电装置的导体、套管、绝缘子和金具，应根据当地气象条件和不同受力状态进行力学计算。其安全系数不应小于表 4.015 的规定。表4.0.15 导体和绝缘子的安全系数 类别 荷载长期作用时 荷载短时作用时 套管、支持绝缘子及其金具 2.5 1.67 悬式绝缘子及其金具 5.3 3.3 软导体 4 2.5 硬导体 2.0 1.67 注：悬式绝缘子的安全系数系对应于破坏荷载，若对应于1h机电试验荷载，其安全系数应分别为4和2.5。硬导体的安全系数系对应于破坏应力，若对应于屈服点应力，其安全系数应分别为1.6和1.4。第4.0.16条 验算短路动稳定时，硬导体的最大允许应力应符合表 4.0.16 的规定。重要回路的硬导体应力计算，尚应计及动力效应的影响。表4.0.16 硬导体的最大允许应力 导体材料 硬铝 硬铜 LF21型铝锰合金管 最大允许应力（MPa）70 140 90 第4.0.17条 导体和导体、导体和电器的连接处，应有可靠的连接接头。硬导体间的连接宜采用焊接。需要断开的接头及导体和电器端子的连接处，应采用螺栓连接。不同金属的导体连接时，根据环境条件，应采取装设过渡接头等措施。第4.0.18条 采用硬导体时，应按温度变化，不均匀沉降和振动等情况，在适当的位置装设伸缩接头或采取防震措施。第五章 配电装置的布置第五章 配电装置的布置 第一节 安全净距第一节 安全净距 第5.1.1条 屋外配电装置的安全净距应符合表 5.1.1 的规定，并应按图 5.1.1-1、5.1.1-2 和5.1.1-3 校验。当电气设备外绝缘体最低部位距地面小于 2.5m 时，应装设固定遮栏。第5.1.2条 屋外配电装置使用软导线时，在不同条件下，带电部分至接地部分和不同相带电部分之间的安全净距，应根据表 5.1.2 进行校验，并应采用其中最大数值。第5.1.3条 屋内配电装置的安全净距应符合表 5.1.3 的规定，并应按图 5.1.3-1 和图 5.1.3-2校验。当电气设备外绝缘体最低部位距地面小于 2.3m 时，应装设固定遮栏。第5.1.4条 配电装置中相邻带电部分的额定电压不同时，应按高的额定电压确定其安全净距。第5.1.5条 屋外配电装置带电部分的上面或下面，不应有照明、通信和信号线路架空跨越或穿过；屋内配电装置裸露带电部分的上面不应有明敷的照明或动力线路跨越。3110KV 高压配电装置设计规范 GB50060-92 5 3110KV 高压配电装置设计规范 GB50060-92 6 表5.1.1 屋外配电装置的安全净距（mm）额定电压（KV）符号 适应范围 310152035 63 110J 110带电部分至接地部分之间 A1 网状遮栏向上延伸线距地 2.5m 处与遮栏上方带电部分之间 200 300 400650 900 1000不同相的带电部分之间 A2 断路器和隔离开关的断口两侧引线带电部分之间 200 300 400650 1000 1100设备运输时，其外廓至无遮拦带电部分之间 交叉的不同时停电检修的无遮拦带电部分 B1 栅状遮拦至绝缘体和带电部分之间 950 1050 11501400 1650 1750B2 网状遮拦至带电部分之间 300 400 500750 1000 1100无遮拦裸导体至带电部分之间 C 无遮拦裸导体至建筑物、构筑物顶部之间 27002800 29003100 3400 3500平行的不同时停电检修的无遮拦带电部分之间 D 带电部分与建筑物、构筑物的边沿部分之间 22002300 24002600 2900 3000注：110J系指中性点有效接地电网。海拔超过1000m时，A值应进行修正。本表所列各值不适用于制造厂的产品设计。表5.1.2 不同条件下的计算风速和安全净距（mm）额定电压（KV）条件 校验条件 计算风速（m/s）A 值35 63 110J 110 A1 400 600 900 1000雷电过电压 雷电过电压和风偏 10 A2 400 600 1000 11003110KV 高压配电装置设计规范 GB50060-92 7A1 400 650 900 1000操作过电压 操作过电压和风偏 最大设计风速的 50%A2 400 650 1000 1100最大工作电压短路和10m/s风速时的风偏 A1 150 300 300 450 最大工作电压 最大工作电压和最大设计风速时的风偏 A2 150 300
