关 于 购 置 管 道 成 套 设 备.doc

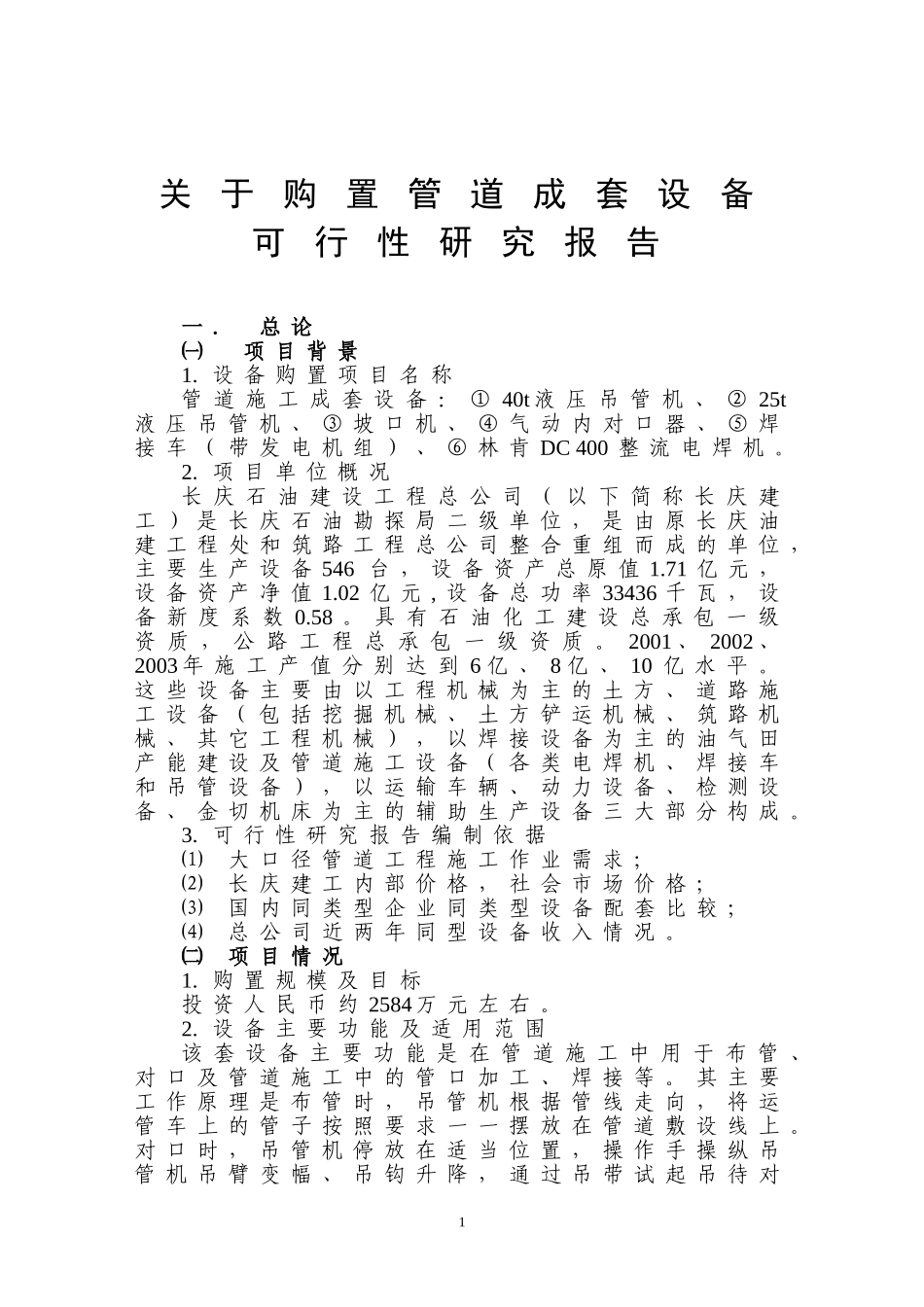

关 于 购 置 管 道 成 套 设 备 可 行 性 研 究 报 告 一. 总论 ㈠ 项目背景 1. 设备购置项目名称 管道施工成套设备：①40t液压吊管机、②25t液压吊管机、③坡口机、④气动内对口器、⑤焊接车（带发电机组）、⑥林肯DC 400整流电焊机。 2. 项目单位概况 长庆石油建设工程总公司（以下简称长庆建工）是长庆石油勘探局二级单位，是由原长庆油建工程处和筑路工程总公司整合重组而成的单位，主要生产设备546台，设备资产总原值1.71亿元，设备资产净值1.02亿元,设备总功率33436千瓦，设备新度系数0.58。具有石油化工建设总承包一级资质，公路工程总承包一级资质。2001、2002、2003年施工产值分别达到6亿、8亿、10亿水平。这些设备主要由以工程机械为主的土方、道路施工设备（包括挖掘机械、土方铲运机械、筑路机械、其它工程机械），以焊接设备为主的油气田产能建设及管道施工设备（各类电焊机、焊接车和吊管设备），以运输车辆、动力设备、检测设备、金切机床为主的辅助生产设备三大部分构成。 3. 可行性研究报告编制依据 ⑴ 大口径管道工程施工作业需求； ⑵ 长庆建工内部价格，社会市场价格； ⑶ 国内同类型企业同类型设备配套比较； ⑷ 总公司近两年同型设备收入情况。 ㈡ 项目情况 1. 购置规模及目标 投资人民币约2584万元左右。 2. 设备主要功能及适用范围 该套设备主要功能是在管道施工中用于布管、对口及管道施工中的管口加工、焊接等。其主要工作原理是布管时，吊管机根据管线走向，将运管车上的管子按照要求一一摆放在管道敷设线上。对口时，吊管机停放在适当位置，操作手操纵吊管机吊臂变幅、吊钩升降，通过吊带试起吊待对口的管子，同时操纵吊管机的配重平衡块旋转到相应位置，使吊管机运行处于安全角度，起吊平衡后，移动吊管机并调节待对口管子高度，管工配合，通过气动内对口器，将待对口管子与正在焊接的管道对口。在对口器涨力作用下，进行打底焊，随后进行填充焊及盖面焊。 该套设备是管道施工中必备的关键设备，利用该套设备和现有设备结合，将形成6组半自动焊、1组全自动焊机组和2组中小口径管道的下沟机组。随着油气田市场的不断发展及我国长输管道的大规模建设，该套设备将在管道施工中越来越显现出其优越性。 3. 项目总投资、用汇额及来源 该套设备预计总投资约2584万元人民币，由长庆局设备更新费用投入。其中整流电焊机选用进口美国林肯DC 400型设备，预计将发生外汇约40万美元。 4. 主要技术经济指标 管道施工设备，每个机组设备配套为：40t液压吊管机1台，布管；25t液压吊管机1台，对口吊管调整；气动内对口器1台：对口；焊接车6台、整流电焊机12台：焊接车向电焊机提供电源及随时移动焊接设备，进行焊缝打底焊、填充焊、盖面焊。设备的主要性能参数如下： 4.1 40t液压吊管机 最大起吊能力：40t；吊臂最小幅度最大起重力矩：478kN.m；吊臂最大幅度最大起重力矩：353kN.m；吊臂长度：6.5m；20°～80°变幅时间：30s；起升、变幅、速度控制：液压操作手柄控制。 发动机型号：康明斯NT855-C280；型式：6缸直列、水冷、四冲程、涡轮增压柴油发动机；额定功率：169kW。 履带宽度：660mm；履带接地长度：3050mm；接地比压：≤0.084 MPa；最小转弯直径：3.4m；最小离地间隙：450mm；整机总质量：～34t。 4.2 25t液压吊管机 最大起吊能力：25t；吊臂最小幅度最大起重力矩：299kN.m；吊臂最大幅度最大起重力矩：210kN.m；吊臂长度：6.5m；20°～80°变幅时间：30s；起升、变幅、速度控制：液压操作手柄控制。 发动机型号：康明斯NT855-C280；型式：6缸直列、水冷、四冲程、涡轮增压柴油发动机；额定功率：122kW。 履带宽度：610mm；履带接地长度：2650mm；接地比压：≤0.08 MPa；最小转弯直径：3.4m；最小离地间隙：450mm；整机总质量：～26t。 4.3 气动内对口器 适合于Æ914mm、壁厚8~21mm的X70钢管的组对要求，更换涨块后可向上延伸到Æ1016mm管道组对使用。 总涨紧力~400t；水平最小速度：1.2m/s；最大爬坡能力：20º；可通过曲率半径为40D的冷弯管；配套0.9/1.6电动空气压缩机1台向对口器提供动力。 4.4 焊接车 柴油发动机：6BTA-5.9C电站发动机；型式：6缸直列、水冷、涡轮增压柴油发动机，额定功率：132kW。 发电机型号：斯坦福UCI274E；型式：无刷免维护自励式，额定工况输出电压400V，频率50Hz，功率因数0.8（滞后）；绝缘等级：H级，保护等级：IP22； 线性负载波形畸变率≤5%。 液压随车伸缩吊：卷扬、变幅、旋转、伸缩，液压操作手柄控制。工作半径3m行驶吊载能力达到1.2t，吊载转弯重量为1.0t，最大起升高度5.3m，最大旋转角度270°。 履带宽度：450mm；履带接地长度：2150mm；接地比压：≤0.052 MPa；最小离地间隙：350mm；整机总质量：～11.5t。 4.5 林肯DC 400整流电焊机 林肯DC 400：该型号可作为手工电弧焊、手工气体保护焊、手工半自动焊和全自动焊的焊接电源；输入电源：工业电网或发电机机组；电压：380V；频率：50Hz；输出电压调节范围：12~42V，输出电流调节范围：60~500A。 焊接持续率：当持续率为100%时，输出电流/电压应达到400A/36V；当持续率为60%时，输出电流/电压应达到450A/38V；当持续率为50%时，输出电流/电压应达到500A/40V。 送丝机：林肯LN-23P型；送丝速度：0.7~4.3m/min；送丝直径范围：Æ1.7~2.0mm。 送丝枪：林肯350A自动送丝枪。 二. 市场分析 ㈠ 目标市场供需现状 1. 设备需求现状。 最近几年，油气田开发力度较大，油田产建产值大幅度增长，从 3亿分别达到3.7亿、4.7亿元。随着管线直径的增加，对大吨位吊管 机的需求量也加大了，近三年设备需求情况如下： 序号 年份 实际需求量 本单位拥有量 备注 数量 产值 数量 产值 1 2001 150 2000万 128 1500万 2 2002 248 3500万 128 2000万 3 2003 420 6000万 158 2800万 平均 273 3833万 138 2100万 2. 设备现状 目前，长庆建工的大口径管道施工设备主要是2000－2001这两年装备起来的，当时配置目标是针对涩－宁－兰和西气东输管道安装工程进行的，2003年只补充购置了4套管道自动焊机和4台1016气动内对口器设备，目前大口径管道施工设备状况如下： 管道施工主要设备一览表 单位：万元 序号 设备名称 型号规格 台数 生产厂家 出厂时间 原值 1 机械吊管机 DG 45 2 山推股份有限公司 2001年 236.0 2 液压吊管机 DGY 40 4 泰山工程机械有限公司 2000年 655.0 3 液压吊管机 DGY 25 5 泰山工程机械有限公司 2001年 414.0 4 液压吊管机 DGY 15 2 泰山工程机械有限公司 2000年 111.1 5 自行式电站 ZD-75/GF75 3 廊坊管道人有限公司 2000年 76.5 6 焊接车 DFH1002-64 16 第一拖拉机厂 2001年 256.0 7 气动内对口器 QND-1016Z 4 廊坊管道人有限公司 2003年 100.8 8 打底电焊机 STT-Ⅱ 26 美国LINCOLN公司 2001年 164.5 9 自动焊机头 AW97-1 16 英国NOREAST公司 2001年 337.1 10 管道自动焊机 APW-Ⅱ 4 中油集团工程研究院 2003年 92.8 11 柴油电焊机 Big Blue 602D 10 美国Miller公司 2000年 139.0 12 柴油电焊机 Big Blue 502D 5 美国Miller公司 2000年 65.5 13 整流电焊机 DM 562 8 美国Miller公司 2000年 44.0 14 整流电焊机 DC 400 16 美国LINCOLN公司 2001年 105.8 15 整流电焊机 350PRO 14 美国LINCOLN公司 2001年 63.2 16 柴油发电机组 DY75 16 北京康明斯公司 2001年 191.5 17 柴油发电机组 DY50 4 北京康明斯公司 2001年 42.8 18 空气压缩机组 900H 2 深圳寿力有限公司 2001年 94.0 19 液压弯管机 EV 16-30 1 德国VIETZ公司 2001年 387.3 　 合 计 　 158 　 　 3,576.9 在今明两年，国内要开工建设的管道大约有2000Km，而以目前的设备配置，要形成大口径管道施工作业机组是不够的，因此配套购置，增加该套设备能力是今后发展的需要。 ㈡ 目标市场供需预测 1. 需求预测 根据长庆建工发展规划，在目前五大支柱产业中，要抓住近几年管道市场活跃之契机，把管道安装做大做强，使它成为继油气田建设和道路施工之后的主导产业之一，从而形成三足鼎立的主力阵容，提高企业的抗风险能力。其目标市场主要分布西北地区，在今明两年，国内要开工建设的管道大约有2000Km，目前长庆建工中标陕－京二线第Ⅰ标段约56Km，3月份已开工，靖西二线第Ⅴ标段38.5KM正在组织开工准备。冀－宁线计划4月份招标，长－宁复线正在准备之中，新疆独山子－兰州的成口油管道、鄯善－兰州的原油管道今年都要启动，长庆气田内还有配套建设的ф1016／50 Km、ф914／503Km、ф457／60 Km三条输气管道。中－哈原油管道、中－俄天然气管道，以及西气东输管道建设投产后，与之配套的支干线、城市管网建设将陆续展开，所以，在今后几年内管道建设有着广阔的前景。 从今年起，2－3年内将陆续组建和完善的机组有：弯管预制机组1个，管道下沟机组2个，焊接机组8个，而这些机组的组建，必须配置不同规格的液压吊管机、对口器、焊接车及电焊机等。 展望今后五年，其对管道设备的需求如下： 序号 年份 目标市场需求量 本公司实际数量 备注 数量 产值(万元) 数量 产值(万元) 1 2004 400 6000 158 2800 2 2005 410 6200 158 2800 3 2006 420 6300 158 2800 4 2007 420 6300 128 2500 5 2008 420 6300 128 2500 平均 414 6220 146 2767.6 2. 供给预测 未来几年内，随着管道建设的开发力度不断加大，同时由于长庆建工近年来经过整合重组，增强了企业市场竞争能力，通过全体员工的努力拼搏，扩展了市场区域，提高了企业信誉。预计近几年将要不断参与国家重大的管道施工，每年保持3亿元以上的施工产值。目前长庆建工已挤入管道施工“一大六小”行列，若近期在施工装备上不进行较大的投
