110kV东南变输变电工程项目申请书.doc

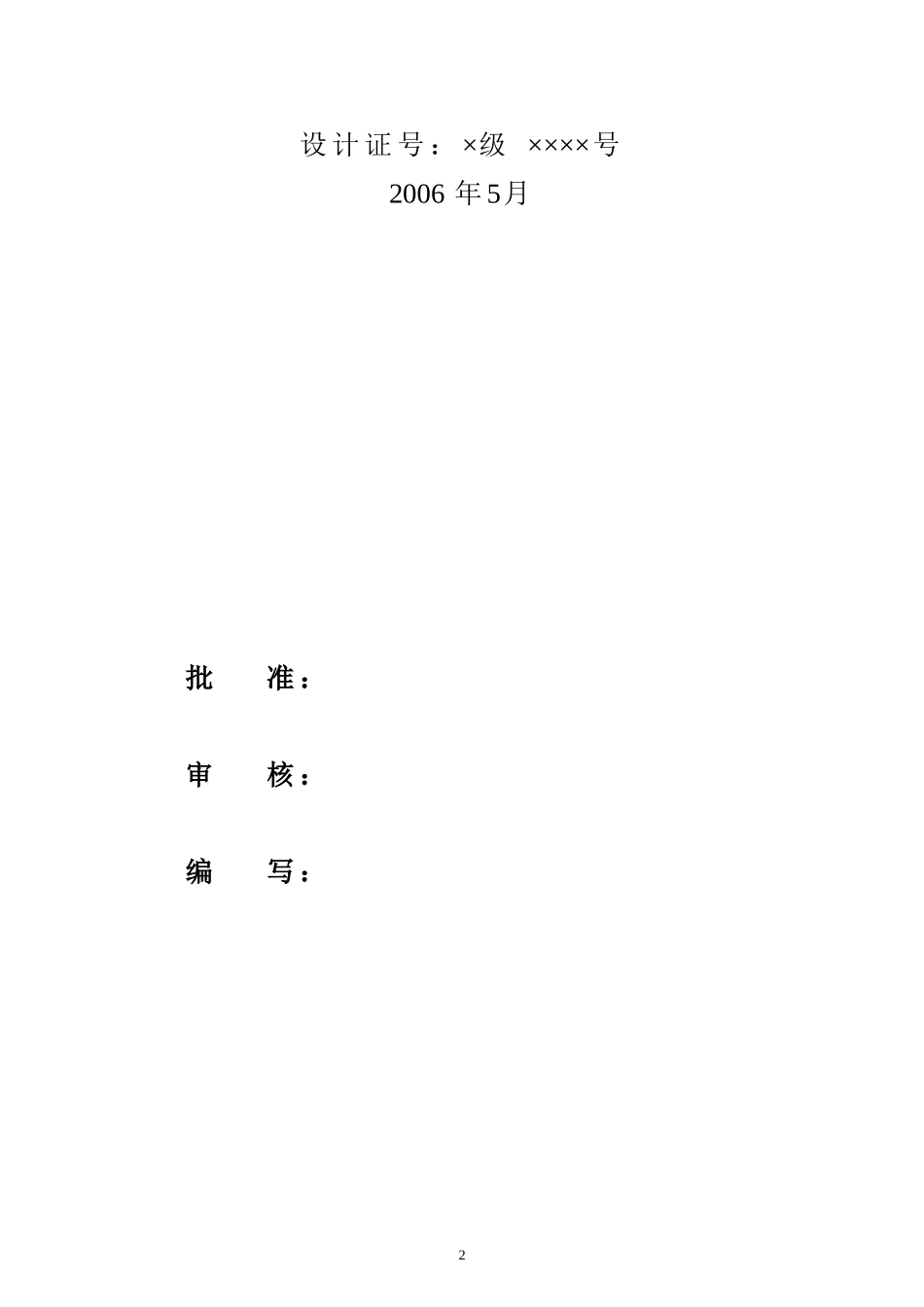

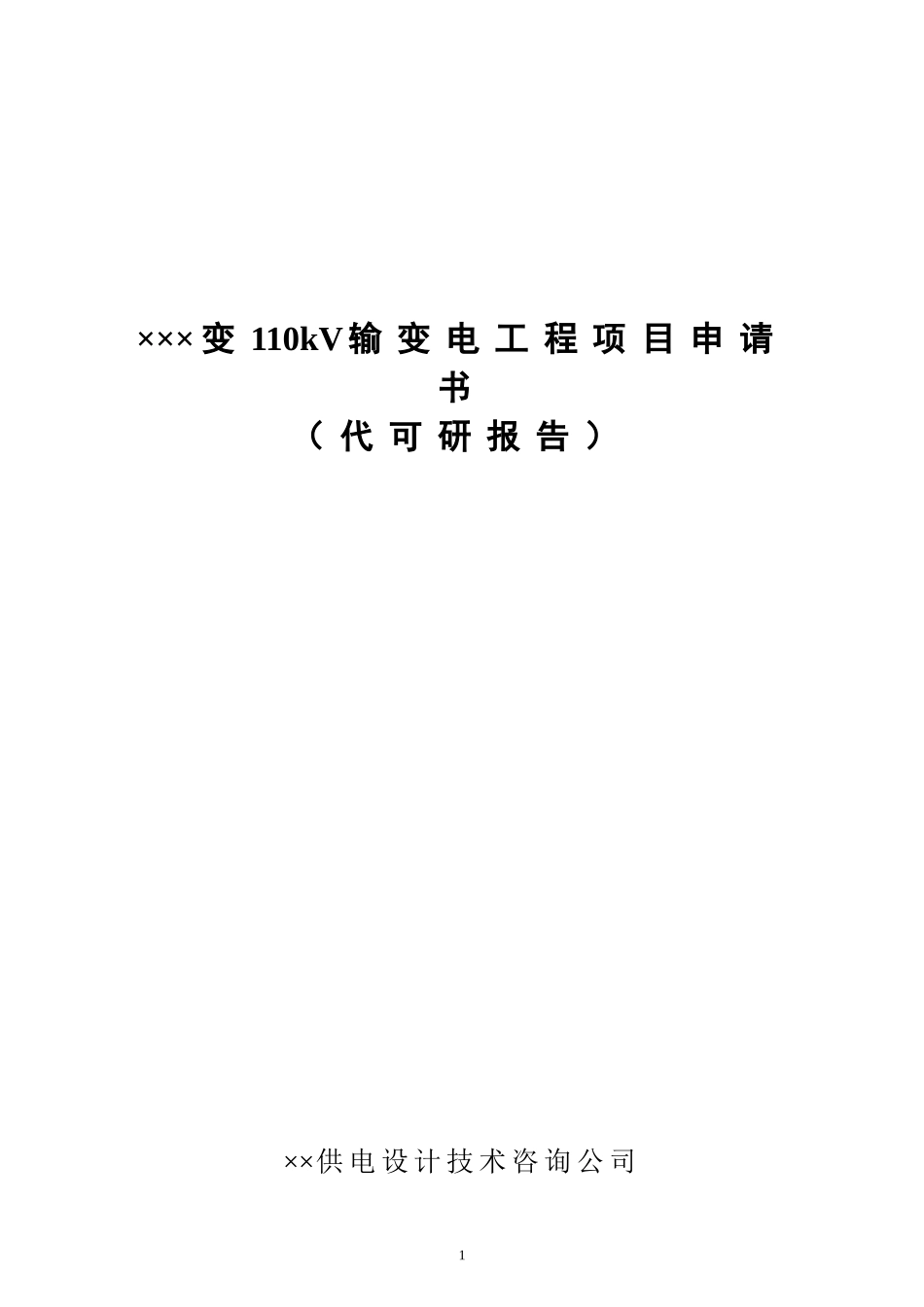

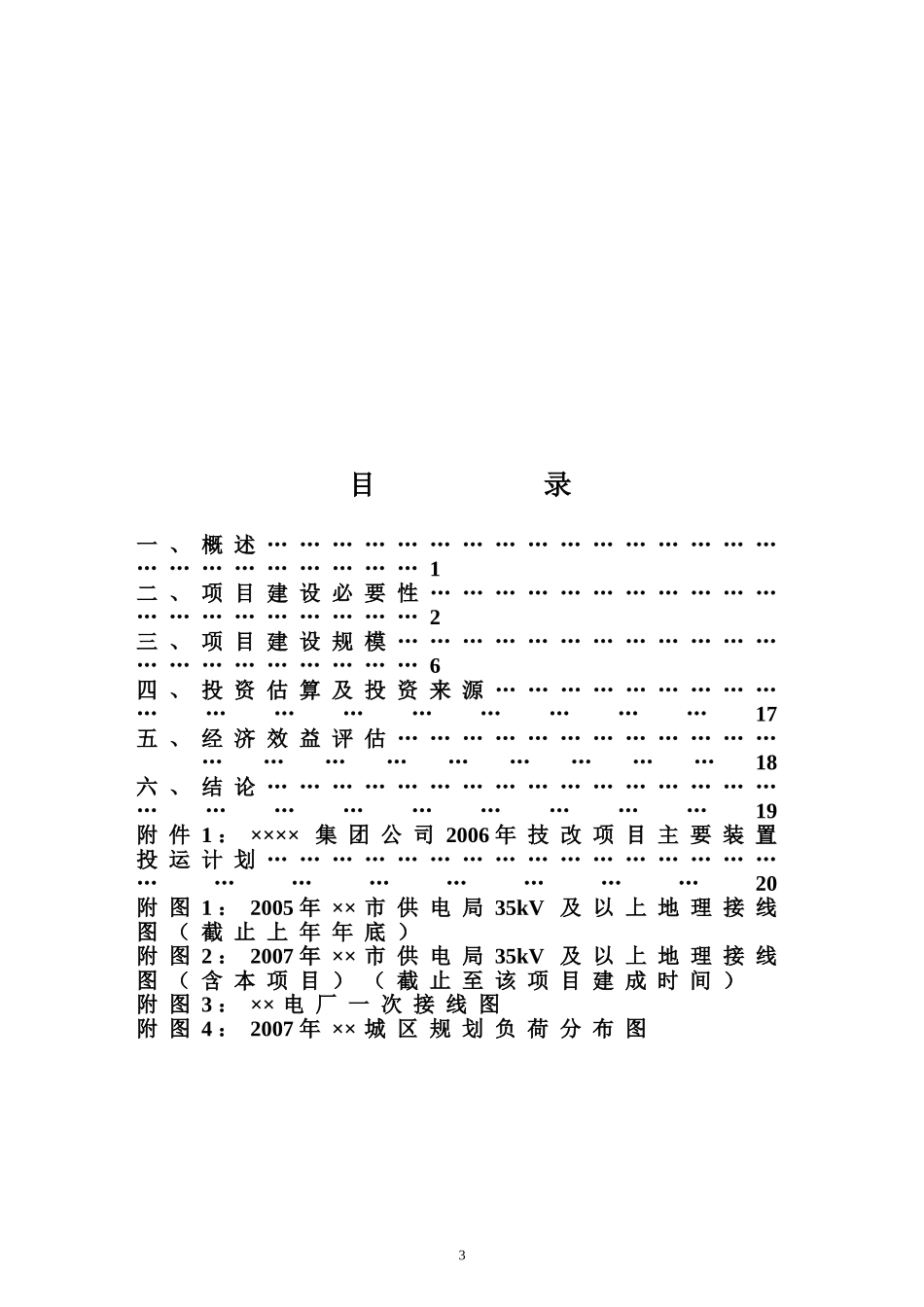

×××变110kV输变电工程项目申请书 （代可研报告） ××供电设计技术咨询公司 设计证号：×级 ××××号 2006年5月 批 　准： 审 　核： 编 　写： 目 录 一、概述…………………………………………………………………1 二、项目建设必要性……………………………………………………2 三、项目建设规模………………………………………………………6 四、投资估算及投资来源………………………………………………17 五、经济效益评估………………………………………………………18 六、结论…………………………………………………………………19 附件1：××××集团公司2006年技改项目主要装置投运计划………………………………………………………………20 附图1：2005年××市供电局35kV及以上地理接线图（截止上年年底） 附图2：2007年××市供电局35kV及以上地理接线图（含本项目）（截止至该项目建成时间） 附图3：××电厂一次接线图 附图4：2007年××城区规划负荷分布图 3 110kV××变电站项目申请书 一、 概述 ××位于××市西北面，距××市28公里，地处苗岭山脉北坡，乌江干流鸭池河东岸，南北长55.7公里，东西宽42.6公里，总面积1492平方公里，地势南高北低，大部分地区海拔1200米至1400米，××县水域辽阔、交通方便、矿产丰富、风景秀丽。被誉为集水、电、路、矿、旅游优势于一体的“珠联璧合”之地。 ××资源丰富，特别是水利资源和矿产资源，水利资源有鸭池河、猫跳河、暗流河等11条中小河流，总长78公里，平均流量419立方米/秒，天然总落差3359米，可利用落差1993米。已探明矿藏有铝矾土、赤铁矿、硫铁矿、煤、磷、金、重晶石、白云石、大理石、方解石等30余种。 2005年，国民生产总值达到23.5亿元，“十五”期间年平均增长12%左右。人均国民生产总值达到4500元，“十五”期间年平均增长10%。产业结构第一、二、三产业在国民生产总值中的比重为11.9:60.9:27.2，第一产业达到2.8亿元，年均增长5%，第二产业达到14.3亿元，年均增长12.4%，第三产业达到6.4亿元，年均增长15.4%。 ××分局供电辖区内现有220kV变电站1座（站街变240MVA）；110kV变电站2座（北门桥变100MVA、卫城变100MVA）；35kV变电站6座:35kV××变主变容量为40MVA、35kV水塘变主变容量为27.5MVA、35kV莲花变主变容量为10MVA、35kV暗流变主变容量为3.15MVA、35kV犁倭变主变容量为4.75MVA、35kV新店变主变容量为3.15MVA），35kV变电站主变装接总容量88.55MVA。110kV线路3条，长度为59.99km。35kV公用线路10条109.47公里。10kV公用主干线路22条总长度236.739km，6kV公用线路1条总长12km。××地区2005年最大负荷255MW。其中××市区最大负荷达111MW。2005年××电厂35kV最大负荷为70MW，110kV最大负荷为80MW。 二、 项目建设必要性 （一）．负荷现状： ××城区主要负荷现状情况详见表1 序号 名称 装见容量（kVA） 最大负荷（MW） 电源点变电站名称 备注 1 ××水晶集团（含转供的煤气气源厂） 63160 48 ××电厂35间隔 煤气气源厂最大负荷10MW 2 新艺机械厂 9450 6 ××电厂35间隔 3 电建二公司 2000 1.5 ××电厂35间隔 4 陶瓷工业园区 3250 2 ××变电站 5 红枫水泥厂 4050 3 ××变电站 6 镇格线 16.37 ××变电站 与格堡变互倒 7 ××红叶纺织有限公司 5890 5 ××变电站 8 盘江化工厂 2000 1.8 ××变电站 9 ××市水厂 1555 1.39 ××变电站 10 镇农线 7150 3.64 ××变电站 11 镇火线 6565 1.39 ××变电站 12 镇钢线 7480 2.95 ××变电站 13 镇中线 1550 1.3 ××变电站 14 镇云线 17965 3.2 ××变电站 15 镇机线 160 0 ××变电站 16 镇潮线 670 0.09 ××变电站 17 镇航线 5760 2.6 ××变电站 18 镇伍线 6665 1.39 ××变电站 19 五矿一、二分厂 27300 25 北门变电站 20 金西煤矿 2000 1.8 北门变电站 21 医药园区 4000 1 北门变电站 22 联塑集团 6000 2.63 北门变电站 23 镇北红线 26.23 北门变电站 与××变互倒 24 北云I回 875 0.85 北门变电站 25 北云II回 630 0.5 北门变电站 26 北东I回 8600 1.47 北门变电站 27 北东II回 2675 0.87 北门变电站 28 北城线 7780 4.37 北门变电站 29 北煤线 4680 1.9 北门变电站 合计（同时率考虑0.7） 111.78 注：格堡变为用户变电站 ××城区变电站现状概况详见表2 名称 电压等级（kV） 主变容量（MVA） 最大负荷（MW） 负载率（％） 北门桥变 110 1*50+1*31.5 60.54 82.54 ××变 35 2*20 36.37 101 （二）．负荷预测 根据××市供电局“十一五”城市电网规划，××市城区负荷预测详见表3 项目 2006 2007 2008 2009 2010 电量（亿kW·h） 4.66 5.61 6.54 7.65 9.05 负荷（MW） 118.4 135.2 154.3 176.1 201.0 Tmax（h） 3935 4149 4238 4344 4502 ××地区2008年预计最大负荷为434MW，2010年预计最大负荷将有499MW。 ××市区“十一五”期预计新增负荷情况详见表4 序号 项目名称 装见容量（kVA） 预计最大负荷（MW） 投运年限 1 东郊水厂 4500 3.5 2006 2 水晶集团 24000 15 2006 3 陶瓷园区 31000 10 2006-2007 4 水晶集团居民区 20000 12 2007 5 煤气加压站 1260 1 2006 6 新艺厂转供电 2000 1.5 2007 7 恒星房开 1980 1.5 2006 8 地道药业 800 0.7 2006 9 ××盛置房开钢玉球生产线 10000 8 2007 10 毛栗山工业园区 17800 8 2006-2007 11 云岭街下段开发及城区负荷发展 30000 22 2006-2007 12 陶瓷工业园区 20 2008 13 水晶集团（年产10万吨电石、6万吨VAC、100万吨水泥、30万吨甲醇等项目） 220 2008-2010 （三）．负荷平衡 根据××市供电局“十一五”城市电网规划，××市区110kV高压配网电力平衡详见表5 项目 2006 2007 2008 2009 2010 所需主变容量（MVA） 213～249 243～284 278～324 317～370 362～422 负荷（MW） 118.4 135.2 154.3 176.1 201.0 现有主变容量 81.5 81.5 81.5 81.5 81.5 需新增主变容量（MVA） 131.5～167.5 161.5～202.5 196.5～242.5 235.5～288.5 280.5～340.5 由上表可知，以容载比2.0计算，××城区范围内2006年共需补充110kV变电容量155.3kVA，2007年内共需补充110kV变电容量188.9kVA，在建的寒坡岭变（100MVA）投运后，还需新增容量88.9kVA。 （四）．建设必要性 1、满足负荷发展需要。 由表4可以看出2006-2007年，××城区预计新增装见容量143340kVA，最大负荷达135.2MW。水晶集团今年将新增一台20000kVA的电石炉，并于2月中旬试运行，6月羰基工程（汞污染治理项目工程）国内装置又将投入运行，装见容量4000kVA。共新增装见容量24000kVA（详见附录1），水晶集团的居民区今年也将报装20000kVA的容量，最大负荷共达27MW。新建的红枫工业园区和毛栗山工业园区，主要以高科技含量的轻型工业、加工业为主。位于红枫工业园区的陶瓷工业园区目前已有5家陶瓷厂投入生产，最大负荷5000kVA左右，浙江商贸城小型加工厂也将于近期投入生产，预计最大负荷将达到10MW左右。毛栗山工业园区的各种加工厂已报装容量已达17800kVA。由××市区110kV电力平衡表可知，2007年共需补充110kV变电容量188.9kVA（按容载比2.0计算），在建的寒坡岭变（100MVA）投运后，还需新增容量88.9kVA。因此为满足××市经济发展的用电需求，拟在2006年建设110kV××××变。 2、负荷转移 近年来，随着××地区经济的不断发展，××地区用电负荷也随之迅速增长，暴露了供电可靠性与电能质量均较差的问题。××电厂所供负荷中我局负荷全部集中在110kV5#主变上，5#主变容量为150MVA，现带有110kV北门桥、凉水井、小菁（备用电源）和平坝（备用电源）四座变电站，以及省铁、五矿、贵化（110kV清化铁线）等负荷的备用电源，××电厂小机组已停机，35kV负荷也全部由5#主变带供，负荷非常重（详见附图1××电厂一次接线图）。由于无功较重，5#主变最大负荷只能达到110MW，经常处于过负荷运行状态，供电可靠性和电能质量均无法保证。为保证供电质量，也避免厂户直供，计划将××电厂直供用户逐年转出。在110kV站合线（站街变至五矿）建成后，五矿负荷将全部转移之站街变，在220kV××变建成后，110kV清化铁线将转接入该变电站，共计可以转出约39MW的负荷。而西郊变建成后110kV凉水井变将由西郊变主供，××电厂的负荷会大大减轻。 35kV负荷主要为35kV××变（清清线）．新艺机械厂（清屯线）．水晶集团、煤气气源厂（清维I、II回）和电建二公司（清二线）。在建的寒坡岭变计划转移煤气气源厂和电建二公司的负荷，35kV××变也将接入寒坡领变。共计41.3MW，再加上新增的东郊水厂、城区新增负荷、××盛置房开钢玉球生产线及毛栗山工业园区等负荷，2007年预计将达到75.8MW。另外今年35kV××变主变负载率已达101
