低压电力线载波集抄系统.PPT

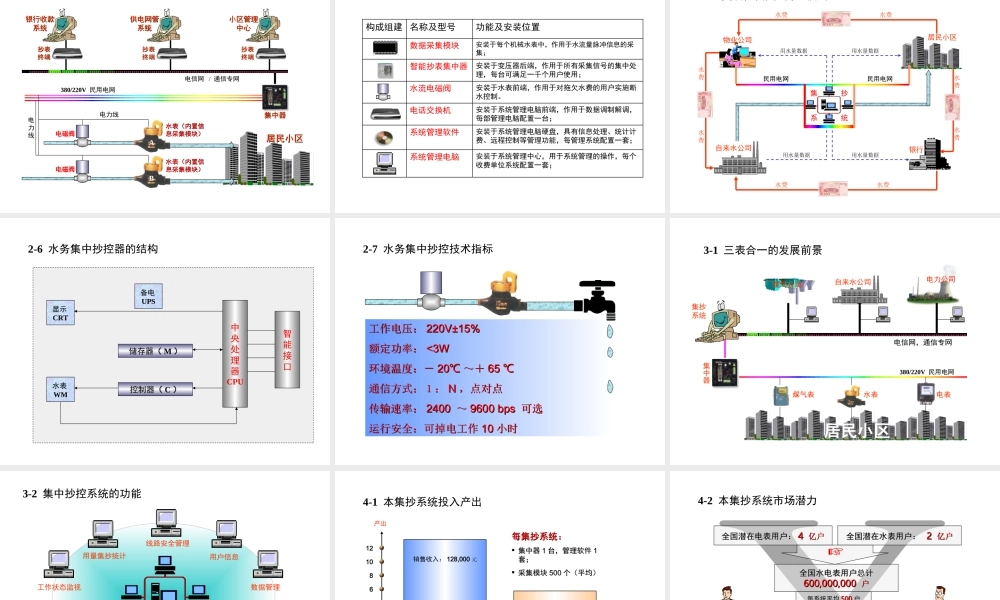

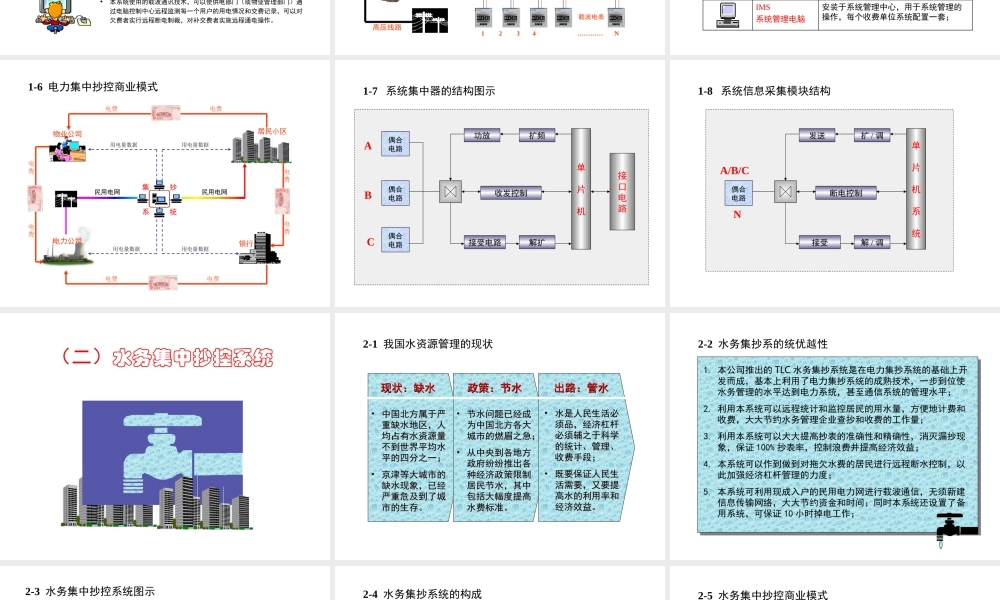

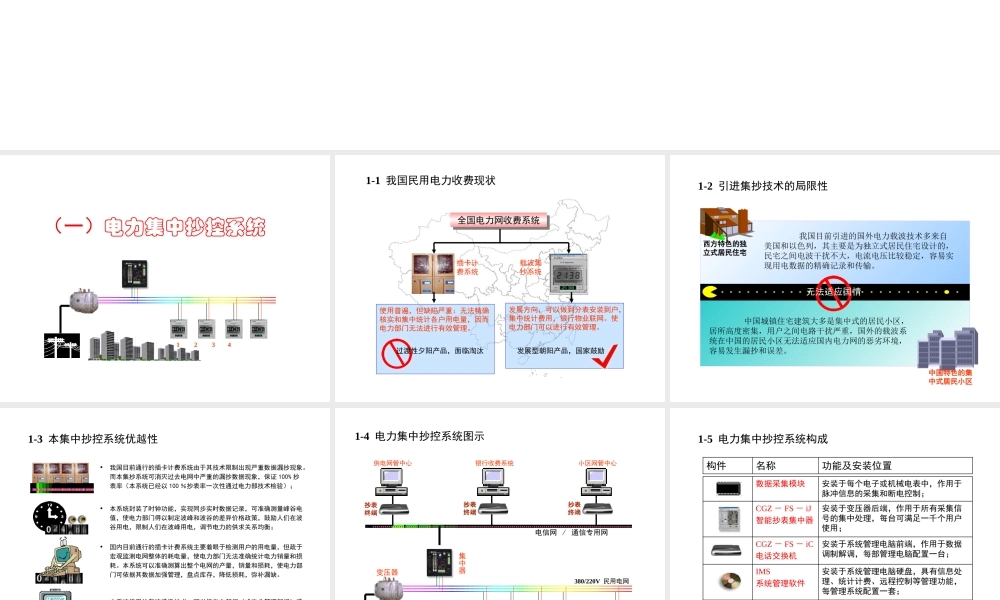

低压电力线载波集抄系统,（一）电力集中抄控系统,1-1 我国民用电力收费现状,全国电力网收费系统,过渡性夕阳产品，面临淘汰,发展型朝阳产品，国家鼓励,1-2 引进集抄技术的局限性,我国目前引进的国外电力载波技术多来自美国和以色列，其主要是为独立式居民住宅设计的，民宅之间电波干扰不大，电流电压比较稳定，容易实现用电数据的精确记录和传输。,中国城镇住宅建筑大多是集中式的居民小区，居所高度密集，用户之间电路干扰严重，国外的载波系统在中国的居民小区无法适应国内电力网的恶劣环境，容易发生漏抄和误差。,无法适应国情,1-3 本集中抄控系统优越性,我国目前通行的插卡计费系统由于其技术限制出现严重数据漏抄现象。而本集抄系统可消灭过去电网中严重的漏抄数据现象，保证100%抄表率（本系统已经以100抄表率一次性通过电力部技术检验）；,本系统封装了时钟功能，实现同步实时数据记录，可准确测量峰谷电值，使电力部门得以制定波峰和波谷的差异价格政策，鼓励人们在波谷用电，限制人们在波峰用电，调节电力的供求关系均衡；,国内目前通行的插卡计费系统主要着眼于检测用户的用电量，但疏于宏观监测电网整体的耗电量，使电力部门无法准确统计电力销量和损耗。本系统可以准确测算出整个电网的产量，销量和损耗，使电力部门可依据其数据加强管理，盘点库存，降低损耗，弥补漏缺。,本系统使用的载波通讯技术，可以使供电部门（或物业管理部门）通过电脑控制中心远程监测每一个用户的用电情况和交费记录，可以对欠费者实行远程断电制裁，对补交费者实施远程通电操作。,1-4 电力集中抄控系统图示,380/220V 民用电网,电信网/通信专用网,1-5 电力集中抄控系统构成,电力公司,物业公司,居民小区,银行,1-6 电力集中抄控商业模式,1-7 系统集中器的结构图示,1-8 系统信息采集模块结构,（二）水务集中抄控系统,2-1 我国水资源管理的现状,现状：缺水,政策：节水,出路：管水,中国北方属于严重缺水地区，人均占有水资源量不到世界平均水平的四分之一；京津等大城市的缺水现象，已经严重危及到了城市的生存。,节水问题已经成为中国北方各大城市的燃眉之急；从中央到各地方政府纷纷推出各种经济政策限制居民节水，其中包括大幅度提高水费标准。,水是人民生活必须品，经济杠杆必须辅之于科学的统计、管理、收费手段；既要保证人民生活需要，又要提高水的利用率和经济效益。,2-2 水务集抄系的统优越性,居民小区,2-3 水务集中抄控系统图示,380/220V 民用电网,集中器,电信网/通信专网,2-4 水务集抄系统的构成,物业公司,居民小区,银行,2-5 水务集中抄控商业模式,自来水公司,2-6 水务集中抄控器的结构,储存器（M）,中央处理器CPU,智能接口,控制器（C）,2-7 水务集中抄控技术指标,工作电压：220V15%额定功率：3W环境温度：2065 通信方式：N，点对点传输速率：2400 9600 bps 可选运行安全：可掉电工作10小时,电信网，通信专网,3-1 三表合一的发展前景,居民小区,380/220V 民用电网,集中器,电力公司,自来水公司,煤气公司,
