酒店电视监控系统设计方案.doc

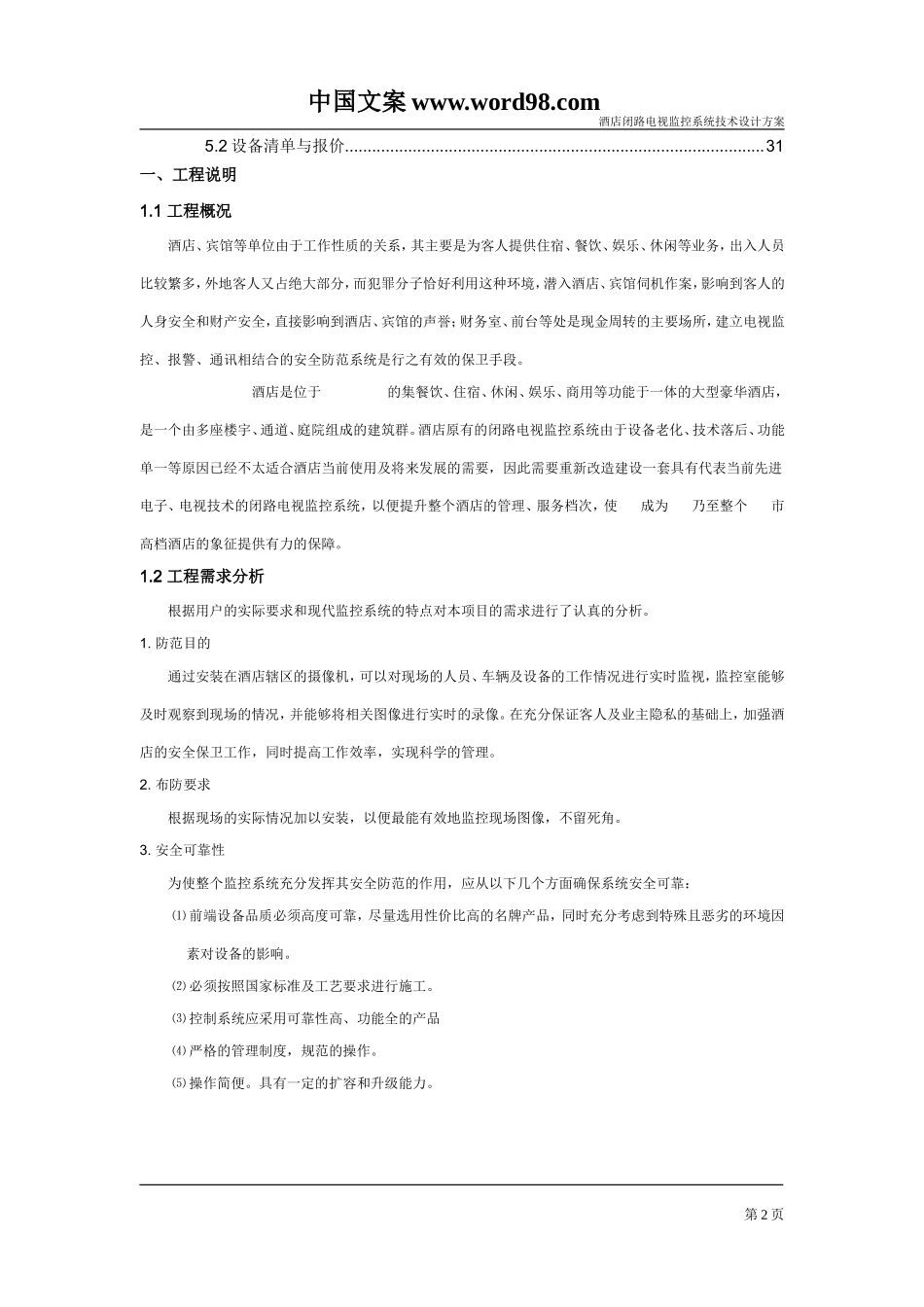

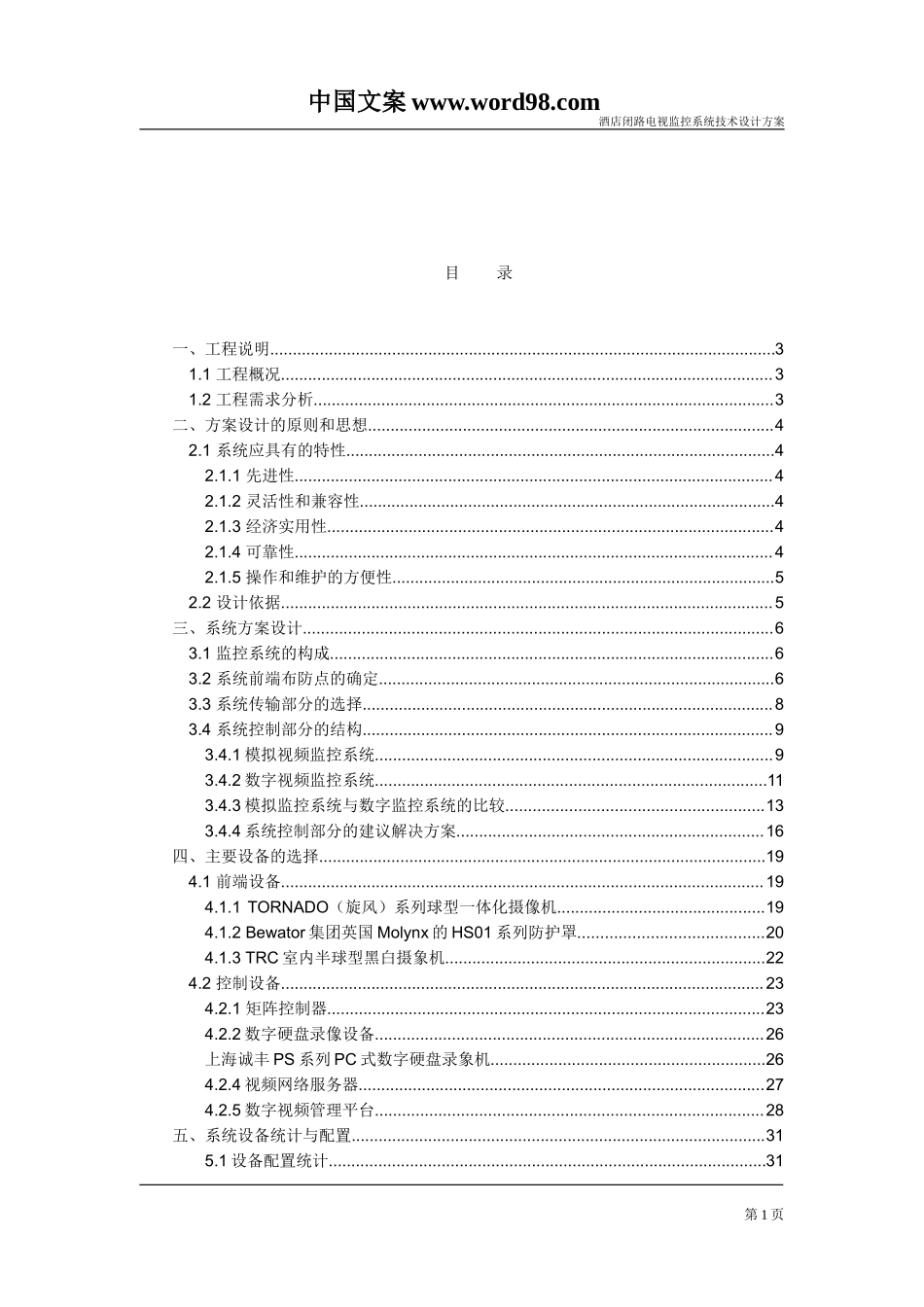

　　　　　　　　　　 中国文案 酒店闭路电视监控系统技术设计方案 酒店 电视监控系统 设计方案 目 录 一、工程说明 3 1.1 工程概况 3 1.2 工程需求分析 3 二、方案设计的原则和思想 4 2.1 系统应具有的特性 4 2.1.1 先进性 4 2.1.2 灵活性和兼容性 4 2.1.3 经济实用性 4 2.1.4 可靠性 4 2.1.5 操作和维护的方便性 5 2.2 设计依据 5 三、系统方案设计 6 3.1 监控系统的构成 6 3.2 系统前端布防点的确定 6 3.3 系统传输部分的选择 8 3.4 系统控制部分的结构 9 3.4.1模拟视频监控系统 9 3.4.2数字视频监控系统 11 3.4.3模拟监控系统与数字监控系统的比较 13 3.4.4系统控制部分的建议解决方案 16 四、主要设备的选择 19 4.1 前端设备 19 4.1.1 TORNADO（旋风）系列球型一体化摄像机 19 4.1.2 Bewator集团英国Molynx的HS01系列防护罩 20 4.1.3 TRC室内半球型黑白摄象机 22 4.2 控制设备 23 4.2.1 矩阵控制器 23 4.2.2数字硬盘录像设备 26 上海诚丰PS系列PC式数字硬盘录象机 26 4.2.4视频网络服务器 27 4.2.5数字视频管理平台 28 五、系统设备统计与配置 31 5.1设备配置统计 31 5.2设备清单与报价 31 一、工程说明 1.1 工程概况 酒店、宾馆等单位由于工作性质的关系，其主要是为客人提供住宿、餐饮、娱乐、休闲等业务，出入人员比较繁多，外地客人又占绝大部分，而犯罪分子恰好利用这种环境，潜入酒店、宾馆伺机作案，影响到客人的人身安全和财产安全，直接影响到酒店、宾馆的声誉；财务室、前台等处是现金周转的主要场所，建立电视监控、报警、通讯相结合的安全防范系统是行之有效的保卫手段。 酒店是位于 的集餐饮、住宿、休闲、娱乐、商用等功能于一体的大型豪华酒店，是一个由多座楼宇、通道、庭院组成的建筑群。酒店原有的闭路电视监控系统由于设备老化、技术落后、功能单一等原因已经不太适合酒店当前使用及将来发展的需要，因此需要重新改造建设一套具有代表当前先进电子、电视技术的闭路电视监控系统，以便提升整个酒店的管理、服务档次，使 成为 乃至整个 市高档酒店的象征提供有力的保障。 1.2 工程需求分析 根据用户的实际要求和现代监控系统的特点对本项目的需求进行了认真的分析。 1. 防范目的 通过安装在酒店辖区的摄像机，可以对现场的人员、车辆及设备的工作情况进行实时监视，监控室能够及时观察到现场的情况，并能够将相关图像进行实时的录像。在充分保证客人及业主隐私的基础上，加强酒店的安全保卫工作，同时提高工作效率，实现科学的管理。 2. 布防要求 根据现场的实际情况加以安装，以便最能有效地监控现场图像，不留死角。 3. 安全可靠性 为使整个监控系统充分发挥其安全防范的作用，应从以下几个方面确保系统安全可靠： ⑴前端设备品质必须高度可靠，尽量选用性价比高的名牌产品，同时充分考虑到特殊且恶劣的环境因素对设备的影响。 ⑵必须按照国家标准及工艺要求进行施工。 ⑶控制系统应采用可靠性高、功能全的产品 ⑷严格的管理制度，规范的操作。 ⑸操作简便。具有一定的扩容和升级能力。 二、方案设计的原则和思想 2.1 系统应具有的特性 2.1.1 先进性 当今科学技术发展迅速，若花巨资建成一个几年之内就要淘汰的落后系统，不仅是一种极大的浪费，而且将严重影响酒店的声誉。所以设计方案首先就要确保设计技术和应用技术的先进性，同时也要保证整个系统的最佳性能价格比。 2.1.2 灵活性和兼容性 随着科学技术的发展，不可能保证一个系统永远处于领先地位。为此在设计方案时，必须考虑到系统升级扩容的灵活性和兼容性，这就需要采用模块化、开放式、集散型、分布式的控制系统。使得不改变原有设备，在不损失前期投资的情况下，就能方便的升级和扩容，确保系统不过时。 2.1.3 经济实用性 先进性与经济性往往会产生矛盾，这就需要在制定总体设计方案时： 一、要选择性能价格比最佳的产品和系统。高科技现代化时代，经济性衡量的唯一标准是性能价格比，既不是单纯性能，也不是单纯的价格，若不顾性能，而单纯追求价格，势必会陷入不正当的价格竞争战。那么系统事故所造成损失和影响用经济是补偿不了的。 二、善于充分利用软件来实现系统功能，尽可能减少硬件开支，达到降低系统总成本的目的。 三、充分了解其它子系统的功能，并与之进行有机结合，避免功能重复。 四、要善于从实际出发，突出实用功能，去掉“华而不实”的无用功能，降低总体投资，求得先进性与经济性的完美统一。 2.1.4 可靠性 可靠性是系统设计中的关键，不可靠的系统不仅根本谈不上什么先进性，而且由于系统的瘫痪导致重大的损失会给用户带来巨大的负担和耗费。为此总体方案的设计和产品的选用时： 一、既要考虑技术的先进性，又要考虑技术的成熟性。 二、采取集散型分布式控制方式，从系统设计结构形式和控制方式的角度来提高系统总体的可靠性，从而达到先进性和可靠性的完美统一。 三、尽可能减少硬件数量和硬件连接，充分依靠软件功能来提高系统的可靠性。 四、遵循严格科学的施工规范，为各子系统的连接，架设可靠的神经中枢，从而为系统的总体可靠性打下最坚实的基础。 同时我们的系统设计兼顾了系统功能的全面性及操作的简易性。当有紧急情况发生时，系统能自动作出迅速、准确的反映。 2.1.5 操作和维护的方便性 21世纪是知识经济时代，人力成本的价值在大幅度增加，系统设计如何做到操作和维护更方便，对于提高工作效率，降低人力成本和降低维护成本，提高系统总体性能价格比是极其重要的环节。 2.2 设计依据 《民用闭路监视电视系统工程技术规范》GB50198-94 《中华人民共和国公共安全行业标准》GA/T70-94 《工业电视系统工程设计规范》GBJ115-87 《安全防范工程程序与要求》GA/T75-94 《工业企业通信设计规范》GBJ42-81 《建筑电气安装工程质量检验评定标准》GBJ303-88 《中国电器装置安装工程施工及验收规范》GBJ232-82 《工业自动化仪表工程施工及验收规范》FBJ93-86 《电气装置安装工程施工及验收规范》GBJ232-90、92 《民用建筑电气设计规范》JGJ/T16-92、GA/T74-94 三、系统方案设计 3.1 监控系统的构成 酒店CCTV监控系统与所有的CCTV监控系统的结构相同。主要由前端信号摄取、中间信号传输及后端信号还原处理（即位于控制室内的中央控制设备）三大部分构成。 前端设备负责信号的采集，主要包括摄像机、镜头、防护罩、云台、解码器、支架等设备。这些设备将现场的图像、数据等信号进行拾取并转换为中心控制设备能够处理的信号格式外，还具有其它的增强功能，如扩大监视范围的云台、变焦镜头；保证主要前端设备能够正常工作的防护设备，如防护罩。 后端设备的作用是对前端已采集到的信号进行处理。它主要包括视频信号的切换、显示和记录等主要功能。设备主要包括：矩阵控制主机、控制键盘、屏幕墙、4画面分割器或多画面分割器、控制台、录像机、多媒体计算机及网络视频传输设备等。后端设备是整个系统的心脏，是整个系统功能的执行者。 前端和后端设备的中间部分为传输系统。这一部分主要包括同轴电缆、双绞线及光纤设备的使用，以实现将视频信号传输至控制室同时将操作员发出的控制指令传输至前端设备的功能。在传输系统的选择中需要根据实际情况加以选择。 3.2 系统前端布防点的确定 根据 酒店的实际建筑格局和服务区域的划分，具体的摄像机安装点位确定如下： 第一路监视点：安装在酒店正门廊檐的东侧，选用带有变焦镜头的高档次彩色/单色转换一体化摄像机的室外型智能快球，该监视点为新增监视点，对酒店东侧的停车场和人行道进行监控，同时兼顾进出酒店正门的人员车辆的活动情况。 第二路监视点：安装在酒店正门廊檐的西侧，选用带有变焦镜头的高档次彩色/单色转换一体化摄像机的室外型智能快球，该监视点为新增监视点，对酒店西侧的停车场和人行道进行监控，同时兼顾进出酒店正门的人员车辆的活动情况。 第三路监视点：安装在酒店南侧后院出入口处，在原有监视点的基础上进行改造，更换原有的室外防护罩和解码器，防护防护罩应配有雨刷器、加热器、内置风扇等附件，摄象机、镜头和云台仍然使用原有的设备。该监视点可以对酒店后院出入口的人员、车辆情况进行监视，同时兼顾部分后院停车场更换情况。 第四路监视点：安装在酒店东侧后院出入口，在原有监视点的基础上进行改造，更换原有的室外防护罩和解码器，防护防护罩应配有雨刷器、加热器、内置风扇等附件，摄象机、镜头和云台仍然使用原有的设备。该监视点对酒店出入口的人员车辆情况进行监视，同时兼顾D区娱乐楼和消防通道的情况。 第五路监视点：安装在D区娱乐楼和A区主附属楼之间的区域，选用带有变焦镜头的高档次彩色/单色转换一体化摄像机的室外型智能快球，该监视点为新增监视点，监视两个楼之间的区域，尤其是消防通道门和A区主附属楼的出入楼门。 第六路监视点：安装在B区主楼一层服务台的西侧，将原有摄象机更换为带有变焦镜头的高档次彩色/单色转换一体化摄像机的室内嵌入式智能快球，对服务台、部分前厅、银行通道及精品店入口进行监视。 第七路监视点：安装在B区主楼一层大厅西侧，将原来安装在精品屋的摄象机更换为带有变焦镜头的高档次彩色/单色转换一体化摄像机的室内嵌入式智能快球，对酒店正门、酒吧休息厅和一层东侧海鲜楼入口进行监视。 第八路监视点：安装在B区主楼一层电梯间，监视所有人员出入电梯的情况。使用原有的半球型摄象机。 第九路监视点：安装在B区主楼一层南侧通道口，将原有的摄象机更换室内半球型黑白摄象机，监视南侧出入口人员活动情况。 第十路监视点：安装在一层海鲜酒楼入口门厅，选用彩色摄像机配针孔镜头隐蔽式安装，监视出入海鲜楼的内部人员。 第十一路监视点：安装在B区主楼二层中厅西侧，将原有摄象机更换为带有变焦镜头的高档次彩色/单色转换一体化摄像机的室内嵌入式智能快球，监视银行、美容厅旁的出入口及进出电梯间的人员活动情况。 第十二路监视点：安装在B区主楼二层中厅东侧，将原有更换为带有变焦镜头的高档次彩色/单色转换一体化摄像机的室内嵌入式智能快球，监视二楼东侧所有出入口。 第十三路监视点：安装在B区主楼三层西侧，将原有摄象机更换为带有变焦镜头的高档次彩色/单色转换一体化摄像机的室内嵌入式智能快球。监视西侧出入口和电梯间。 第十四路监视点：安装在B区主楼三层，在原有监视点的基础上进行改造，将原有摄像机更换室内半球型黑白摄象机。监视东侧出入口。 第十五至三十路监视点：安装在B区主楼的第五至十二层，每层两台，将原有摄象机更换为带有变焦镜头的高档次彩色/单色转换一体化摄像机的室内嵌入式智能快球，监视楼层内的各个通道。 第三十一至四十五路监视点：安装在B区主楼的十五至二十九层的电梯间，将原有摄象机更换室内半球型黑白摄象机，监视出入电梯的人员活动情况。 第四十六路监视点：安装在C区三楼会议室，将原有摄象机更换为带有变焦镜头的高档次彩色/单色转换一体化摄像机的室内嵌入式智能快球。 第四十七路至四十九路监视点：安装位置在D区服务楼的地下一层，作为预留，应选择悬吊式智能球机，此次不进行安装。 第五十路监视点：安装在D区服务楼一层，一台安装在南侧大厅，将原
