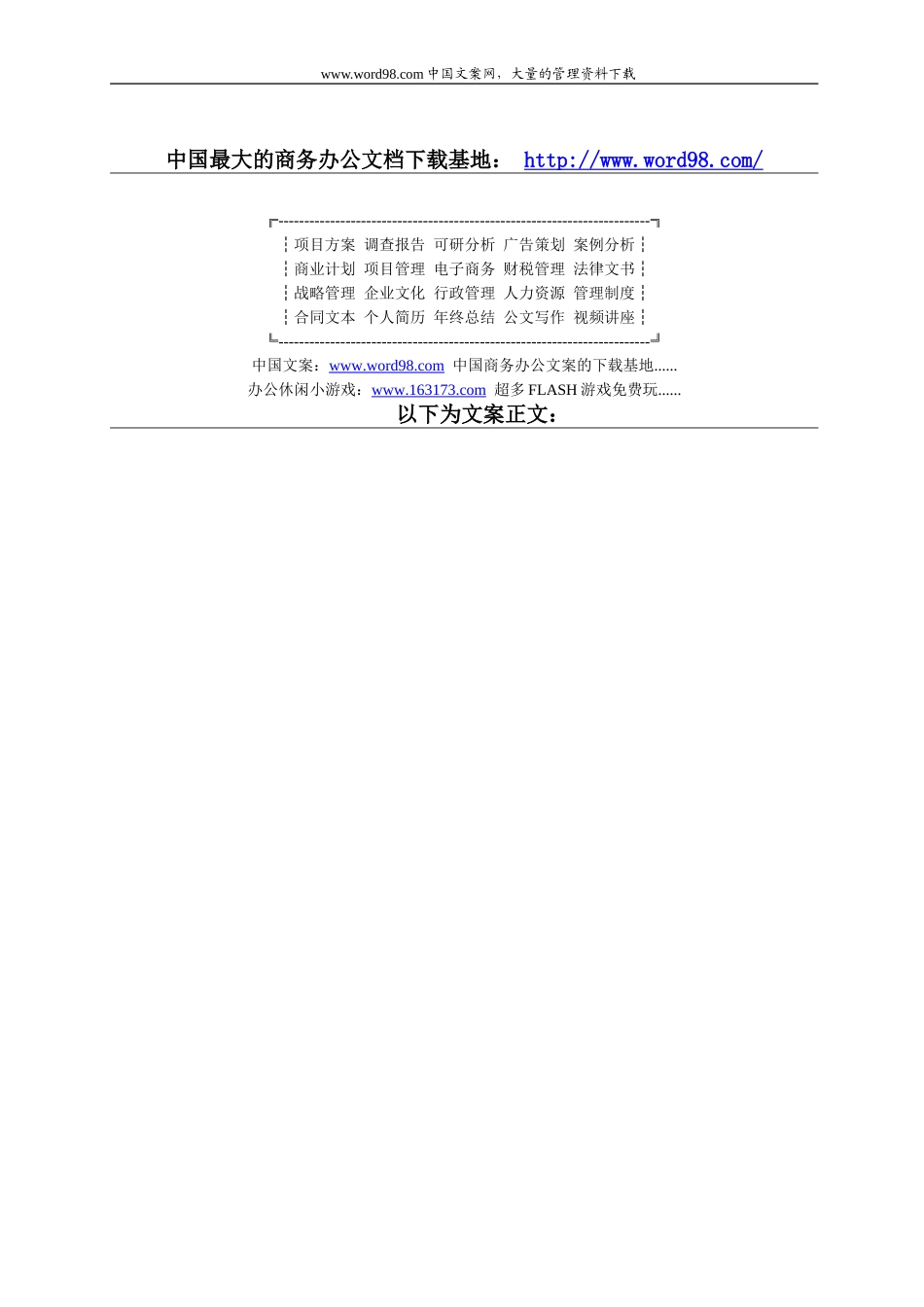

中国最大的商务办公文档下载基地:
╔------------------------------------------------------------------------╗
┆项目方案 调查报告 可研分析 广告策划 案例分析┆
┆商业计划 项目管理 电子商务 财税管理 法律文书┆
┆战略管理 企业文化 行政管理 人力资源 管理制度┆
┆合同文本 个人简历 年终总结 公文写作 视频讲座┆
╚------------------------------------------------------------------------╝
中国文案: 中国商务办公文案的下载基地......
办公休闲小游戏: 超多FLASH游戏免费玩......
以下为文案正文:

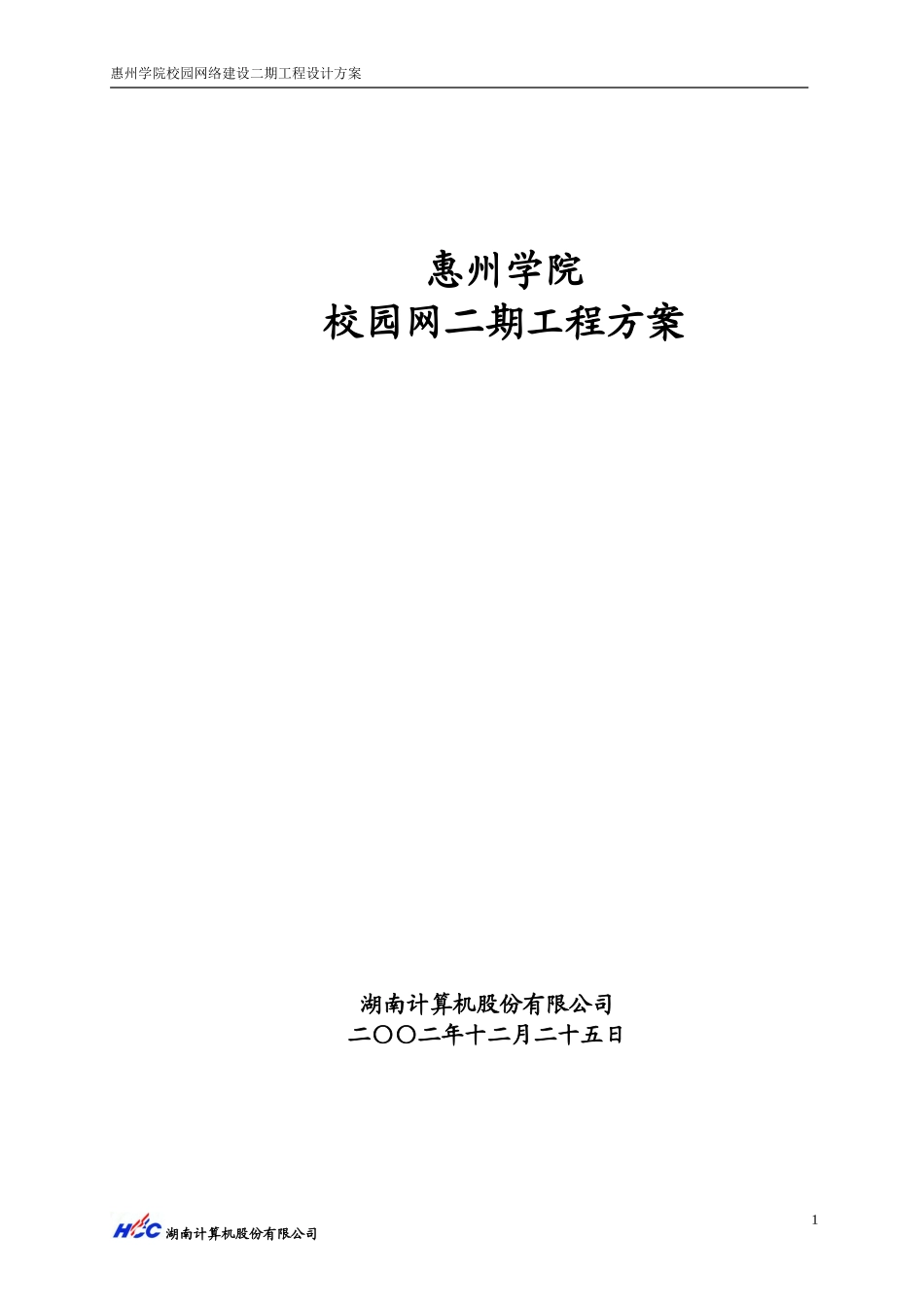

惠州学院
校园网二期工程方案
湖南计算机股份有限公司
二〇〇二年十二月二十五日

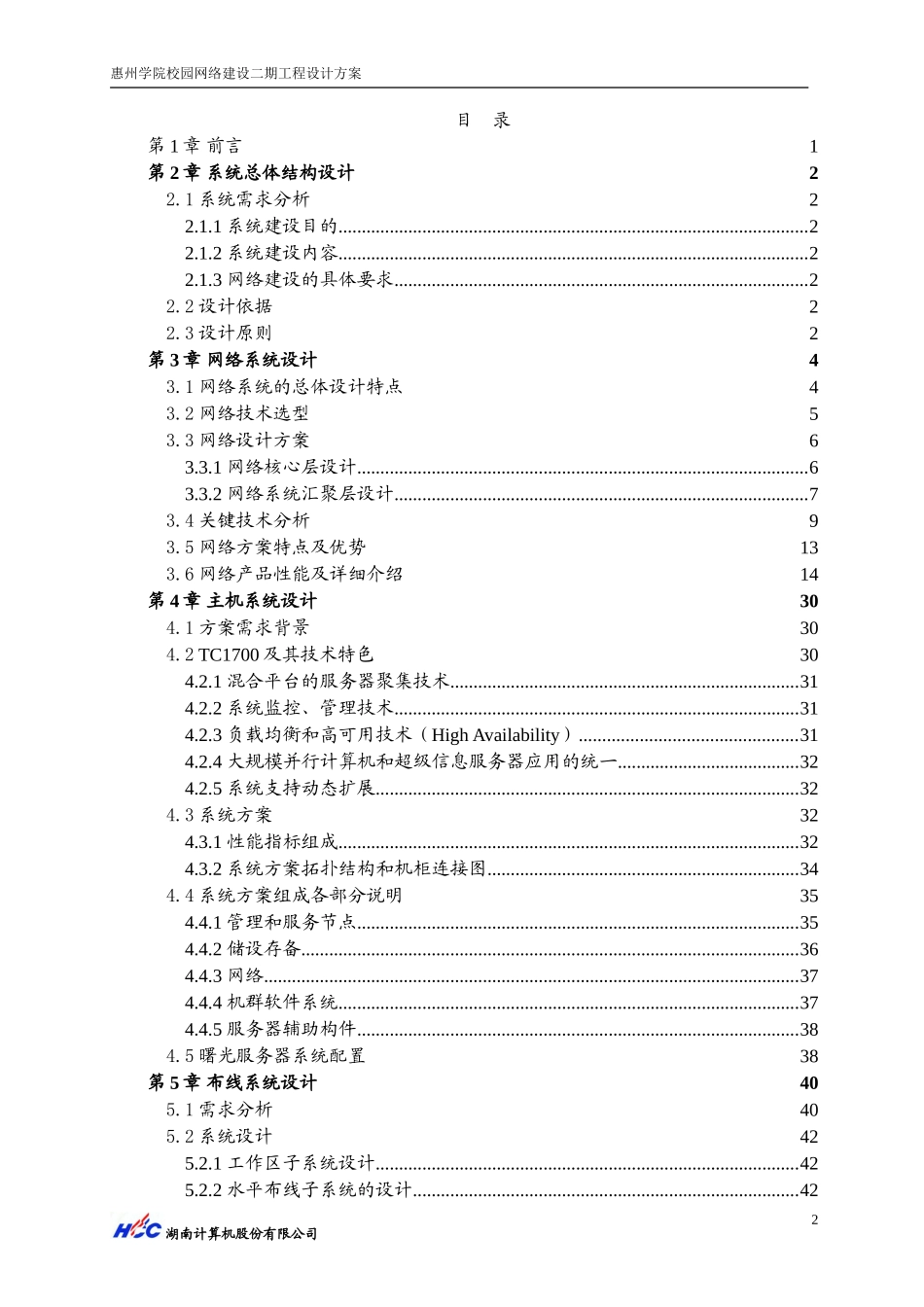

目 录
第1章 前言 1
第2章 系统总体结构设计 2
2.1 系统需求分析 2
2.1.1 系统建设目的 2
2.1.2 系统建设内容 2
2.1.3 网络建设的具体要求 2
2.2 设计依据 2
2.3 设计原则 2
第3章 网络系统设计 4
3.1 网络系统的总体设计特点 4
3.2 网络技术选型 5
3.3 网络设计方案 6
3.3.1 网络核心层设计 6
3.3.2 网络系统汇聚层设计 7
3.4 关键技术分析 9
3.5 网络方案特点及优势 13
3.6 网络产品性能及详细介绍 14
第4章 主机系统设计 30
4.1 方案需求背景 30
4.2 TC1700及其技术特色 30
4.2.1 混合平台的服务器聚集技术 31
4.2.2 系统监控、管理技术 31
4.2.3 负载均衡和高可用技术(High Availability) 31
4.2.4 大规模并行计算机和超级信息服务器应用的统一 32
4.2.5 系统支持动态扩展 32
4.3 系统方案 32
4.3.1 性能指标组成 32
4.3.2 系统方案拓扑结构和机柜连接图 34
4.4 系统方案组成各部分说明 35
4.4.1 管理和服务节点 35
4.4.2 储设存备 36
4.4.3 网络 37
4.4.4 机群软件系统 37
4.4.5 服务器辅助构件 38
4.5 曙光服务器系统配置 38
第5章 布线系统设计 40
5.1 需求分析 40
5.2 系统设计 42
5.2.1 工作区子系统设计 42
5.2.2 水平布线子系统的设计 42
5.2.3 干线子系统 43
5.2.4 管理子系统设计 43
5.3 布线部分的实施 43
第6章 校园网网络应用 45
6.1 校园网应用需求 45
6.2 惠州学院校园网应用建设 45
6.2.1 CVES教育管理信息系统 46
6.2.2 视频点播 46
6.2.3 网站监控及过滤 47
6.2.4 多媒体教学资源库 47
第7章 机房防雷系统 49
7.1 产品选型 49
7.2 防雷方案 49
第8章 项目管理、工程实施与保障措施 50
8.1 工程组织机构 50
8.2 机构中人员构成职责 50
8.3 工程实施 51
8.4 风险和对策 52
第9章 服务政策与培训支持 53
9.1 售前支持与培训 53
9.2 售中技术培训 53
9.3 售后服务与培训 53
9.4 运行维护及技术支持方案 53
52
湖南计算机股份有限公司
第1章 前 言
二十一世纪是一个以计算机和网络通信为技术支撑的信息社会,办公自动化、网络化、信息化已成为一种必不可少必备条件。
作为基础教学与科研基地的学校自然走在所有行业的最前列,全国各大、中、小学校都在积极建设和完善校园计算机网络。校园网已成为各学校必备的重要信息基础设施,其规模和应用水平已成为衡量学校教学与科研综合实力的一个重要标志。
由于通过网络传播信息这种无处不在、无时不在的作用,使得知识的获得和传授方式发生了革命性的变化,同时教育的功能和目标、教学的方法和模式也跟着在发生深刻的变化。网络已成为现代教育的一个最佳平台。
为了尽快地改变原来所采用的传统教学方式和模式,以便更好地培养新经济时代下的高素质人才,惠州学院决定利用网络技术建设校园网,满足现代教育的要求。最终达到教学现代化,管理科学化,学习自主化,校园信息资源共享化和信息国际化的目标。通过使用现代化的技术设备及网络软件资源更新教育观念、改变传统的教育教学模式、学习方式,从而最大限度地提高教学管理水平和教学质量。
第2章 系统总体结构设计
2.1 系统需求分析
2.1.1 系统建设目的
惠州学院校园网二期工程是要利用当前先进的计算机网络技术,在总体规划的前提下,将惠州学院校园内的所有网络资源互联起来,进行合理的利用、配置和共享,充分体现计算机网络技术所带来的先进、高效、快捷的特性。
实施“惠州学院校园网络建设”的总体目标应定位在:利用现代化网络技术将学校需要建设和改造的各个部门的数据有机地集成起来,综合运用现代管理技术、信息技术、自动化和系统工程技术,以实现惠州学院的整体优化,显著提高学校的社会效益和经济效益;并联入因特网,和世界信息共享。将学校建设成面向21世纪的现代化的高等职业教育学校。
2.1.2 系统建设内容
惠州学院校园网二期工程项目主要完成丰湖校区和金山湖校区的校园网工程:丰湖校区现有建筑物17栋,信息点645个。金山湖校区现有建筑物18栋,信息点2964个,校园网第二期工程将实现校区校园内的互联互通,并成为校本部校园网的一个组成部分。
2.1.3 网络建设的具体要求
惠州学院采用“主干千兆、百兆到桌面”的网络建设原则。惠州学院校园网二期工程主干采用交换式千兆以太网(Gigabit Ethernet)技术,二级网络交换机向桌面各PC机提供100Mbps的传输带宽。
我们在进行网络集成方案中,充分考虑了网络系统运行的安全稳定、有效和备份,以及系统的易使用性、易维护性、易管理性和易扩充性。
2.2 设计依据
校园网工程技术要求书
中国教育和科研计算机网络(CERnet)工程技术规范书
中华人民共和国计算机信息网络国际联网管理暂行规定
有关的网络技术国际标准
2.3 设计原则
惠州学院计算机网络系统应该是一个灵活的、易于管理的、经济有效的网络系统。这类型网络的建设方案不但要统筹考虑技术的发展趋势、现有的条件和能力而且要保护原有的网络资源,综合、平衡长短期的投资费用和效益,选择最佳的技术方案,使得在规划、费用、管理直到风险等各个方面取得最佳投资点。
为达到以上目标,校园网的设计应遵循以下原则:
可靠性与先进实用性
系统可靠性应当是首当其冲的考虑,为确保网络系统的可靠性,选用的网络技术与设备产品必须是先进成熟的,并与网络技术发展主潮流相一致,而且所用产品必须与惠州学院原有的实际情况相吻合。采用先进的技术和设备也为网络今后的扩展留了余地。
开放性与标准化
校园网的主网络设备要符合国际标准,园区网不能被昂贵的专有技术约束住,而应能够允许符合国际标准协议的产品互连入网。
经济性和扩充性
校园网的总体设计性价比要高,可用性要好。不仅要能满足将来的网络扩充要求,还应有很强的系统升级能力,以便在系统升级时保护惠州学院现有投资。所选用的设备必须是能适应新一代网络技术的可扩展的平台。
集中化的复杂性与分散化的简易性
针对惠州学院计算机网络管理信息点较为集中的具体情况,网络设备的配置与维护就具有很好的优越性。为了保障系统安全、高效、可靠及低成本的运行,一方面在网络中心应配备具有大规模数据传输处理能力的中心网络设备,进行统一管理;而另一方面在网络的边缘则希望简化网络的配置,以便于网络用户的使用,降低网络管理维护费用。
智能化监控管理
项目一旦建成投入使用,就必须为网络用户提供快捷方便的信息通信服务。网络需求的变化带来网络负荷的变化,为了保证网络提供稳定的通信服务性能,需要网络中心动态地监控网络运行状态,及时发现网络中的设备故障和异常现象,对网络负荷进行动态平衡,及时消除网络瓶颈。
第3章 网络系统设计
3.1 网络系统的总体设计特点
根据惠州学院目前的需求和未来的发展要求,我们提供的惠州学院网络建设方案有如下特点:
1. 标准化
在一个大型的复杂网络系统中,必然共存着多个厂商的计算机设备、通信设备和软件产品。为建立不同厂商的硬件设备和计算机软件的互联,实现信息的流通及设备资源的共享,从而保证用户的网络系统具有互操作性和可靠性,易于使用、维护、管理和扩充,应建立开放的、遵循国际标准的网络系统平台。
2. 可扩展性
考虑到惠州学院相关应用不断发展,今天的网络设计必须为未来的业务发展留出扩充的余地,这样才能有效地保护现有投资。
在硬件设备和网络设计上采用两种方式增强整个方案系统的可扩展性:
将同类设备堆叠、互联,使多个单体作为一台设备工作,同时可以实现统一的管理;
设备提供有多个插槽的、具有可扩展空间的构架,从而可以根据客户的实际需求确定要提供多少处理能力,以及什么类型的物理接口;
除单个设备本身的扩展能力之外,在网络系统的设计过程中,还需要考虑整个网络系统结构的易扩展性和网络协议的易扩展性,这样既能既照顾到目前的应用需求,又能满足今后整个计算机系统的发展需要。
3. 先进性
当今世界,通信技术和计算机技术的发展日新月异。网络系统总体设计方案应采用先进成熟的技术,以适应当今世界通信技术和计算机技术日新月异的发展,保证网络系统的实用性、安全性和高可靠性。因此,在网络产品的选择上既要兼顾技术上的成熟性,同时也要保证系统的先进性,更要保证系统的安全性。另外,网络系统的设计能适应“统一规划,分步实施”的系统建设原则。
4.系统可靠性
为了使网络能可靠地运行,本方案中选用了高品质、高性能价格比的产品,把故障率降到最低。同时应充分利用现有资源,减少不必要的投资。
湘计算机在网络可靠性方面,主要采用一下技术,保障系统可靠性要求:
网络结构及技术设计上,保证网络的可靠性;
选配高可用性的网络设备;
必要的设备和模块备份
5. 高性能
一个大型复杂网络系统仅靠设备的高性能并不能保证网络系统整体的高性能,还必须进行合理配置和优化设计才能真正发挥网络设备的功能。
VLAN和三层交换技术,在整个网络中,我们做到了端到端的虚拟网的划分和第三层的交换,对网络管理、部门之间进行协调工作、抑制广播风暴、以及对整个网络进行流量的均衡分配等方面可以达到圆满的效果。
流量控制及管理,在网络系统里,大量的客户机常常同时集中访问一台或少数几台服务器,使得连接服务器的网络交换机端口出现拥塞。普通的网络交换机一般使用被动式的拥塞管理策略,即在遇到网络端口拥塞时采用缓冲区暂时缓解矛盾,而如果拥塞持续一小段时间,有限的缓冲区很快被填满,后续的数据包将被交换机删除。由于一个数据包的丢失通常需要七至八个增加的数据包的代价来恢复,而这些重发的数据包必然给已经拥塞的网络增加更重的分担并可能形成滚雪球效应导致网络瘫痪。本方案建议的HDS系列网络交换机使用专利的主动式拥塞管理技术和标准的流量控制技术,能在网络拥塞的迹象刚出现时即以标准方式通知发送方暂缓或减慢数据发送,保证交换网络在极度超负载状态下绝无数据包丢失,实现网络的高效、可靠运行。
真正的QOS设计,提供高级的流量管理。硬件的优先级队列,能够保证音频、视频实时应用得质量;支持流的带宽预约和限制。高效的基于硬件的多点广播修
