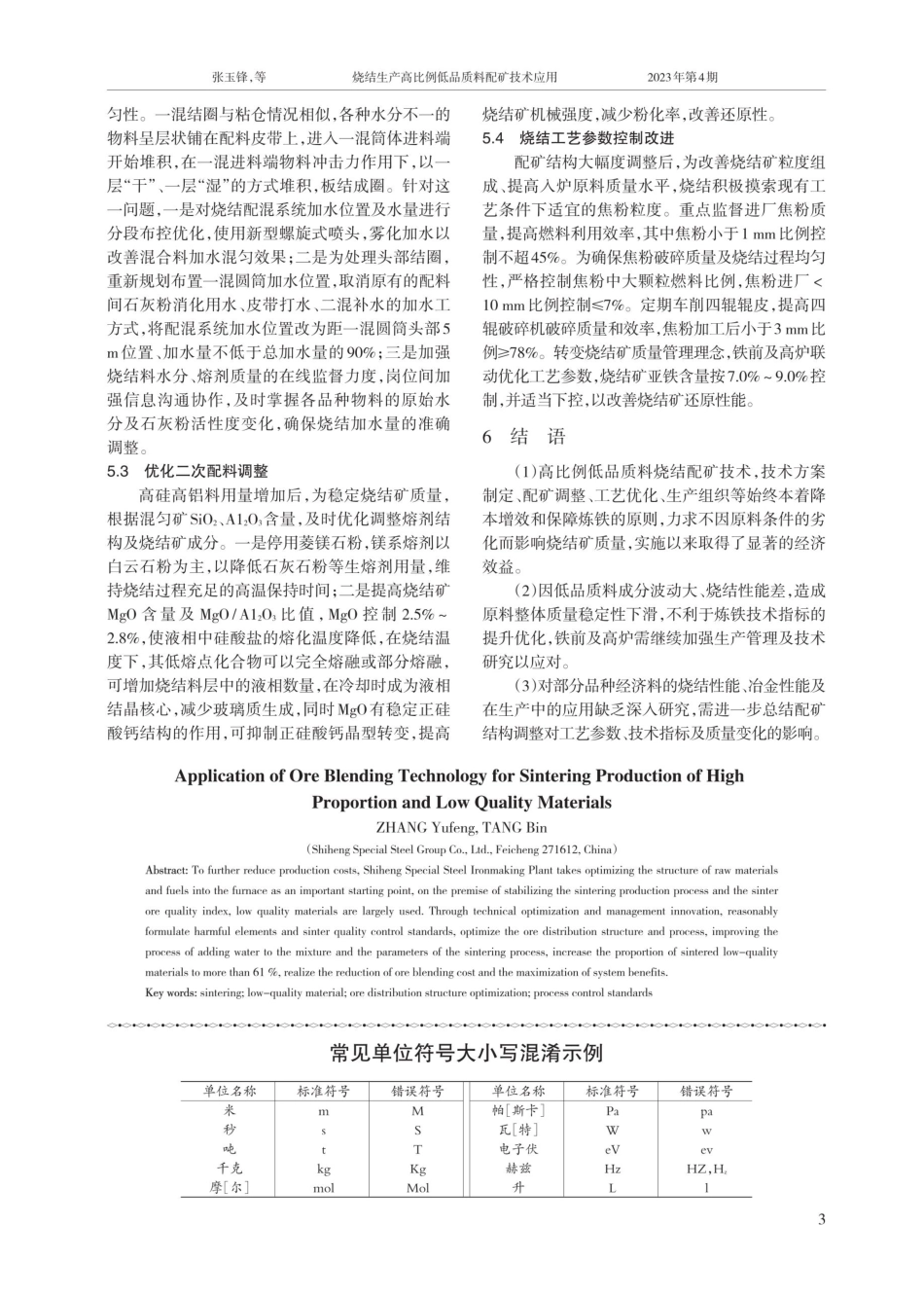

张玉锋，等匀性。一混结圈与粘仓情况相似，各种水分不一的物料呈层状铺在配料皮带上，进入一混筒体进料端开始堆积,在一混进料端物料冲击力作用下,以一层“干”、一层“湿”的方式堆积，板结成圈。针对这一问题，一是对烧结配混系统加水位置及水量进行分段布控优化，使用新型螺旋式喷头，雾化加水以改善混合料加水混匀效果；二是为处理头部结圈，重新规划布置一混圆筒加水位置，取消原有的配料间石灰粉消化用水、皮带打水、二混补水的加水工方式，将配混系统加水位置改为距一混圆筒头部5m位置、加水量不低于总加水量的90%；三是加强烧结料水分、熔剂质量的在线监督力度，岗位间加强信息沟通协作，及时掌握各品种物料的原始水分及石灰粉活性度变化，确保烧结加水量的准确调整。5.3优化二次配料调整高硅高铝料用量增加后，为稳定烧结矿质量，根据混匀矿SiO2、A1203含量，及时优化调整熔剂结构及烧结矿成分。一是停用菱镁石粉，镁系熔剂以白云石粉为主，以降低石灰石粉等生熔剂用量，维持烧结过程充足的高温保持时间；二是提高烧结矿MgO含量及Mg0/A120，比值，Mg0控制2.5%~2.8%,使液相中硅酸盐的熔化温度降低，在烧结温度下，其低熔点化合物可以完全熔融或部分熔融，可增加烧结料层中的液相数量，在冷却时成为液相结晶核心，减少玻璃质生成，同时MgO有稳定正硅酸钙结构的作用，可抑制正硅酸钙晶型转变，提高ApplicationofOreBlendingTechnologyforSinteringProductionofHighAbstract:Tofurtherreduceproductioncosts,ShihengSpecialSteelIronmakingPlanttakesoptimizingthestructureofrawmaterialsandfuelsintothefurnaceasanimportantstartingpoint,onthepremiseofstabilizingthesinteringproductionprocessandthesinterorequalityindex,lowqualitymaterialsarelargelyused.Throughtechnicaloptimizationandmanagementinnovation,reasonablyformulateharmfulelementsandsinterqualitycontrolstandards,optimizetheoredistributionstructureandprocess,improvingtheprocessofaddingwatertothemixtureandtheparametersofthesinteringprocess,increasetheproportionofsinteredlow-qualitymaterialstomorethan61%,realizethereductionoforeblendingcostandthemaximizationofsystembenefits.Keywords:sintering;low-qualitymaterial;oredistributionstructureoptimization;processcontrolstandards烧结生产高比例低品质料配矿技术应用6结语（1）高比例低品...
