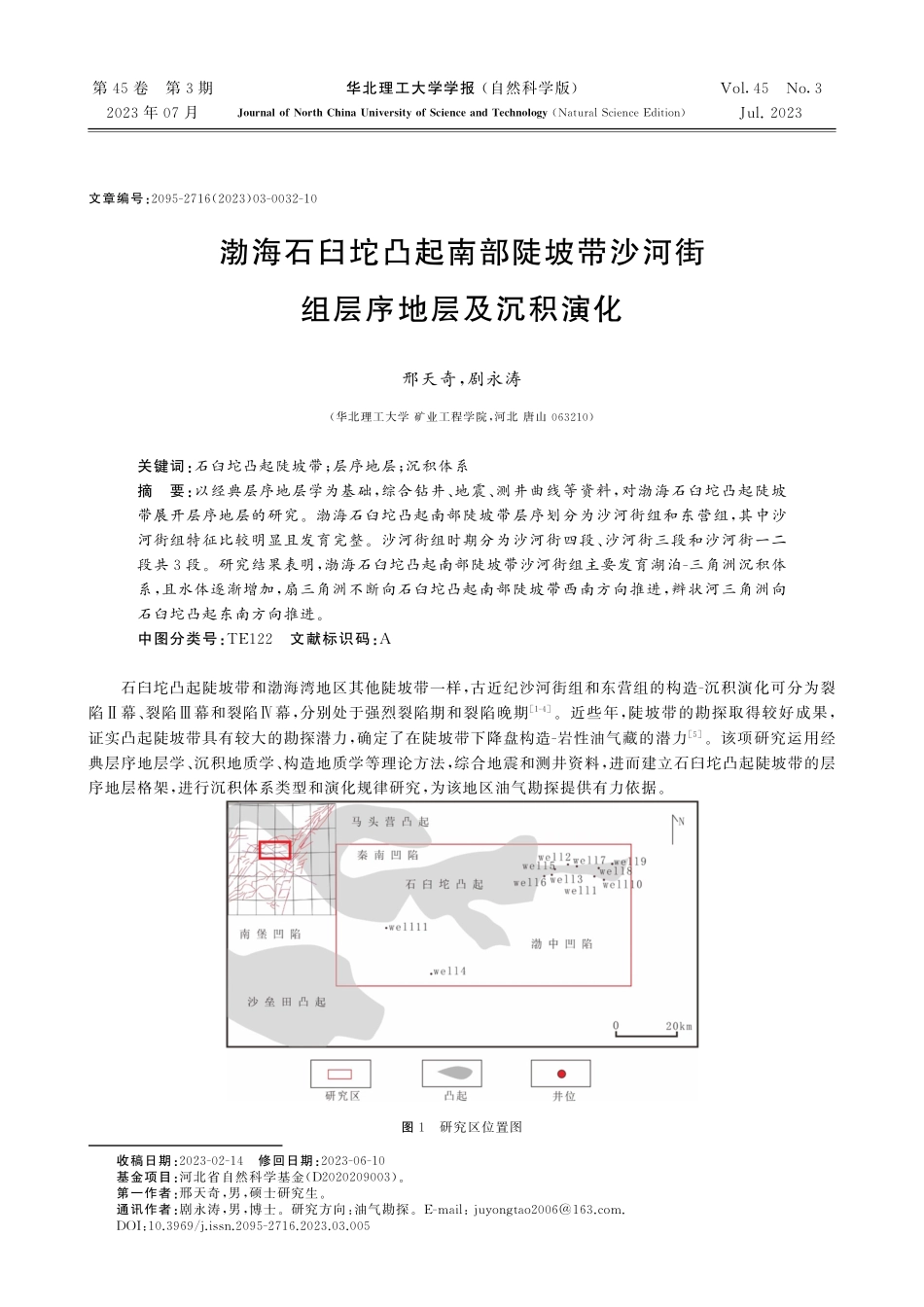

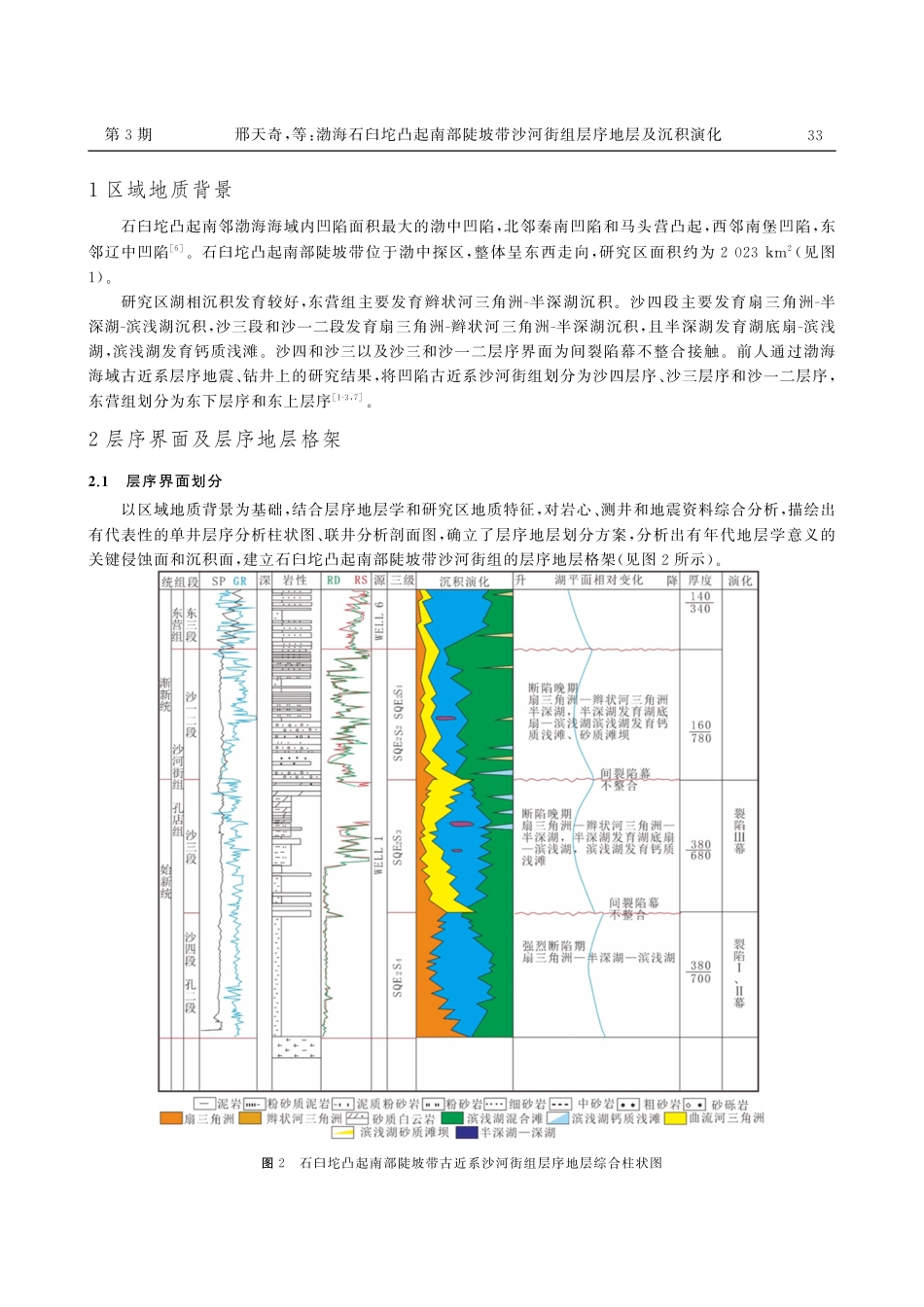

第4 5卷 第3期华北理工大学学报(自然科学版)V o l.4 5 N o.32 0 2 3年0 7月J o u r n a l o fN o r t hC h i n aU n i v e r s i t yo fS c i e n c ea n dT e c h n o l o g y(N a t u r a lS c i e n c eE d i t i o n)J u l.2 0 2 3 收稿日期:2 0 2 3-0 2-1 4 修回日期:2 0 2 3-0 6-1 0基金项目:河北省自然科学基金(D 2 0 2 0 2 0 9 0 0 3)。第一作者:邢天奇,男,硕士研究生。通讯作者:剧永涛,男,博士。研究方向:油气勘探。E-m a i l:j u y o n g t a o 2 0 0 61 6 3.c o m.D O I:1 0.3 9 6 9/j.i s s n.2 0 9 5-2 7 1 6.2 0 2 3.0 3.0 0 5文章编号:2 0 9 5-2 7 1 6(2 0 2 3)0 3-0 0 3 2-1 0渤海石臼坨凸起南部陡坡带沙河街组层序地层及沉积演化邢天奇,剧永涛(华北理工大学 矿业工程学院,河北 唐山0 6 3 2 1 0)关键词:石臼坨凸起陡坡带;层序地层;沉积体系摘 要:以经典层序地层学为基础,综合钻井、地震、测井曲线等资料,对渤海石臼坨凸起陡坡带展开层序地层的研究。渤海石臼坨凸起南部陡坡带层序划分为沙河街组和东营组,其中沙河街组特征比较明显且发育完整。沙河街组时期分为沙河街四段、沙河街三段和沙河街一二段共3段。研究结果表明,渤海石臼坨凸起南部陡坡带沙河街组主要发育湖泊-三角洲沉积体系,且水体逐渐增加,扇三角洲不断向石臼坨凸起南部陡坡带西南方向推进,辫状河三角洲向石臼坨凸起东南方向推进。中图分类号:T E 1 2 2 文献标识码:A石臼坨凸起陡坡带和渤海湾地区其他陡坡带一样,古近纪沙河街组和东营组的构造-沉积演化可分为裂陷幕、裂陷幕和裂陷幕,分别处于强烈裂陷期和裂陷晚期1-4。近些年,陡坡带的勘探取得较好成果,证实凸起陡坡带具有较大的勘探潜力,确定了在陡坡带下降盘构造-岩性油气藏的潜力5。该项研究运用经典层序地层学、沉积地质学、构造地质学等理论方法,综合地震和测井资料,进而建立石臼坨凸起陡坡带的层序地层格架,进行沉积体系类型和演化规律研究,为该地区油气勘探提供有力依据。图1 研究区位置图1区域地质背景石臼坨凸起南邻渤海海域内凹陷面积最大的渤中凹陷,北邻秦南凹陷和马头营凸起,西邻南堡凹陷,东邻辽中凹陷6。石臼坨凸起南部陡坡带位于渤中探区,整体呈东西走向,研究区面积约为20 2 3k m2(见图1)。研究区湖相沉积发育较好,东营组主要发育辫状河三角洲-半深湖沉积。沙四段主要发育扇三角洲-半深湖-滨浅湖沉积,沙三段和沙一二段发育扇三角洲-辫状河三角洲-半深湖沉积,且半深湖发育湖底扇-滨浅湖,滨浅湖发育钙质浅滩。沙四和沙三以及沙三和沙一二层序界面为间裂陷幕不整合接触。前人通过渤海海域古近系层序地震、钻井上的研究结果,将凹陷古近系沙河街组划分为沙四层序、沙三层序和沙一二层序,东营组划分为东下层序和东上层序1-3,7。2层序界面及层序地层格架2.1 层序界面划分以区域地质背景为基础,结合层序地层学和研究区地质特征,对岩心、测井和地震资料综合分析,描绘出有代表性的单井层序分析柱状图、联井分析剖面图,确立了层序地层划分方案,分析出有年代地层学意义的关键侵蚀面和沉积面,建立石臼坨凸起南部陡坡带沙河街组的层序地层格架(见图2所示)。图2 石臼坨凸起南部陡坡带古近系沙河街组层序地层综合柱状图33 第3期 邢天奇,等:渤海石臼坨凸起南部陡坡带沙河街组层序地层及沉积演化以区域地质背景分析为基础,结合研究区地质特征和具体资料,对石臼坨凸起南部陡坡带古近系层序进行划分。研究区沙河街组划分的三级层序界面为S B3、S B5、S B6和S B7,对应地震界面为T7、T6、T5和T3,对应的层序为S Q E2S4层序、S Q E2S3层序和S Q E2S2层序-S Q E2S1层序1。以渤海海域古近系层序划分方案为基础,对石臼坨凸起南部陡坡带古近系沙河街组层序进行划分。通过测井资料、地震资料、岩性组合等多种方法综合识别钻井层序界面。2.2 层序及界面特征2.2.1 S Q E2S4层序S Q E2S4层序底界面为S B7,顶界面为S B6。(1)岩性及测井响应特征研究区内井WE L L1(井位置见图1所示)整体为富泥型,泥岩为主要岩性,顶部含有少量的细砂岩,测井曲线幅值偏低且变化较小,为齿化低平曲线2。图3所示为WE L L1井S Q E2S4岩性及测井特征联井对比图。图3 WE L L1井S Q E2S4岩性及测井特征联井对比图(2)S B6界面S B6是S Q E2S4和S Q E2S3的分界面。通过分析测井的岩性和测井曲线,可以将S B6界面分成以下2种类型:类型1:以WE L L2井为例(井位置见图1),S B6界面为正反旋回的转折点,界面之上为砂泥岩互层,主要发育泥岩厚层,且厚度较大,砂岩厚度较薄,测井曲线为齿化钟形。界面之下为砂泥岩互层,砂岩厚度明显增加,测井曲线幅值有明显的变化,形态为箱形和漏斗形(见图4所示,WE L L2井)。类型2:S B6位于泥岩发育段和砂岩发育段的分界面。界面之上主要为厚层泥岩夹杂薄层砂岩的沙泥岩互层,测井曲线呈齿化状。界面之下有薄层砂岩,其余为厚层泥岩,测井曲线幅值较低,为齿化状低平曲线(见图4所示,WE L L1井)。43 华北理工大学学报(自然科学版)第4 5卷 图4 S B6层序界面特征对比图 (3)地震反射特征在地震相上,沙四组为中弱振幅-中低连续反射,顶界面多为中弱振幅-连续-断续反射,界面之上上超明显(如图5所示)。图5 S Q E2S4地震反射特征2.2.2 S Q E2S3层序S Q E2S3层序底界面为S B6,顶界面为S B5。(1)岩性及测井响应特征S Q E2S3层序主要发育泥岩、砂岩和粉砂岩,且根据S Q E2S3层序的岩性组合以及测井曲线可以将层序划分为以下4种:类型1:以WE L L3井为例(井位置见图1),层序上部为富砂型,下部为富泥型,测井曲线幅值变化较小,主要为低平曲线。层序上部砂岩发育较好,测井曲线呈现齿化漏斗形的特征(见图6,WE L L3井)。类型2:以WE L L4井为例(井位置见图1),整体富泥型。层序中绝大多数为泥岩层,夹杂少量的粉砂岩和细砂岩薄层,测井曲线幅值较低,曲线为齿化低平曲线(见图6,WE L L4井)。类型3:以WE L L2井为例,厚层泥岩夹杂薄层砂岩的互层,层序中大部分为泥岩厚层,有少量的含砾砂岩薄层。测井曲线幅值较低,有较明显的齿化现象(图见6,WE L L2井)。类型4:以WE L L2井为例的混合型。层序中岩性交杂,含有泥岩、灰岩、砂岩等,且为泥岩偏多、砂岩偏53 第3期 邢天奇,等:渤海石臼坨凸起南部陡坡带沙河街组层序地层及沉积演化少的不等厚互层。测井曲线幅值变化明显,呈现齿化漏斗状的特征(见图6,WE L L1井)。图6 WE L L1-WE L L3井S Q E2S3岩性及测井特征联井对比图(2)S B5界面S B5是S Q E2S3层序和S Q E2S4层序的分界面,也是S Q E2S3层序的底界面。可根据岩性及测井曲线将S B5分为以下4种类型:类型1:厚层泥岩和薄层砂岩的互层内的正反旋回分界面。界面之上单层的泥岩厚度较大,测井曲线有明显的齿化特征。界面之下依旧为单层的较厚泥岩,砂岩厚度增加,测井曲线幅值变化明显(见图7,WE L L2井)。类型2:厚层砂岩和薄层泥岩互层内的正反旋回分界面。界面之上为厚层砂岩,夹杂薄层泥岩2,且该部为向下粒度增加的正旋回。界面之下亦为厚层砂岩夹薄层砂岩,为向上粒度增加的反旋回,测井曲线齿化明显,为漏斗状(见图7,WE L L3井)。类型3:以WE L L5井(井位置见图1)为例的砂泥不等厚与富泥发育段的分界面。界面上下为厚层砂岩夹杂薄层或较厚层泥岩,测井曲线齿化现象明显,界面之下漏斗型较明显,界面之上有钟形特征(见图7,WE L L5井)。类型4:以WE L L6井(井位置见图1)为例的上部砂岩与下部泥岩夹杂薄层砂岩层段的分界面。界面之上主要为厚层砂岩夹杂薄层泥岩,且为粒度自下而上逐渐减小的正旋回。测井曲线齿化现象较明显,为中高幅值的钟形和箱形为主。界面之下为厚层泥岩夹杂薄层砂岩,测井曲线幅值比较低,呈齿化状低平曲线(见图7,WE L L6井)。图7 S B5层序界面特征对比图63 华北理工大学学报(自然科学版)第4 5卷(3)地震反射特征S Q E2S3层序在地震上表现为中振幅-中连续反射和中强振幅-中高连续反射。顶界面S B 5多为强振幅-中强连续反射,且该界面之上为上超,之下为下超。底界面S B6多为中强振幅-中连续反射,图8所示为S Q E2S3层序界面特征对比图。图8 S Q E2S3层序界面特征对比图2.2.3 S Q E2S2-S Q E2S1层序S Q E2S2-S Q E2S1层序底界面为S B5,顶界面为S B3。(1)岩性及测井响应特征S Q E2S2-S Q E2S1对应层序中的沙一二段。S Q E2S2中多为砂岩和砂砾岩,S Q E2S1多为泥岩。根据S Q E2S2-S Q E2S1岩性可划分为5种类型:图9 WE L L1-WE L L9井S Q E2S2-S Q E2S1层序岩性和测井曲线特征联井对比图类型1:S Q E2S2和S Q E2S1砂泥岩不等厚互层,且含有大量的碎屑岩(见图9,WE L L1井)。类型2:以WE L L7井为例(井位置见图1),S Q E2S2和S Q E2S1厚层泥岩夹杂薄层砂岩的互层,测井曲线整体为齿化低幅值曲线(见图9,WE L L7井)。类型3:以WE L L8井为例(井位置见图1),S Q E2S2和S Q E2S1整体为大厚层砂岩,S Q E2S2测井曲线为钟形,S Q E2S1为漏斗形(见图9,WE L L8井)。类型4:以WE L L9井为例(井位置见图1),S Q E2S2以砂岩为主,且有部分砂砾岩,测井曲线为齿化漏73 第3期 邢天奇,等:渤海石臼坨凸起南部陡坡带沙河街组层序地层及沉积演化斗形。S Q E2S1主要为泥岩,顶部含有砂岩薄层,测井曲线为齿化钟形(见图9,WE L L9井)。类型5:以WE L L1 0井为例(井位置见图1),S Q E2S2主要为砂岩,测井曲线为齿化漏斗形。S Q E2S1为砂泥岩的不等厚互层,测井曲线为齿化钟形(见图9,WE L L1 0井)。(2)S B3界面S B3界面为沙一二段与东三段的分界面。根据S B3界面上下的岩性资料和测井曲线可以划分2种类型:类型1:大套厚层泥岩和砂泥岩互层的分界面。S B3界面之上的厚层泥岩测井曲线为低幅值的齿化低平曲线。S B3界面之下为不等厚的沙泥岩互层,测井曲线齿化明显,呈漏斗状(见图1 0,WE L L1 0井)。类型2:以WE L L1 1井(井位置见图1)为例的富泥层段和富砂层段的分界面。界面之上主要为泥岩,夹杂少量的薄层砂岩2,测井曲线为低幅值齿化低平曲线。界面之下主要为砂岩,含有较厚的砂砾岩和泥岩夹杂,测井曲线齿化明显,呈漏斗状(见图1 0所示S B3层序界面特征联井对比图,WE L L1 1井)。图1 0 S B3层序界面特征联井对比图(3)地震反射特征S Q E2S2-S Q E2S1在地震剖面上主要为中高频-中强振幅-中高连续反射。底界面S B5表现为中连续-中强振幅反射,界面之下为削截;顶界面S B3表现为中振幅-中连续反射,界面之上为上超(见图1 1所示S Q E2S2-S Q E2S1层序界面特征对比图)。图1 1 S Q E2S2-S Q E2S1层序界面特征对比图83 华北理工大学学报(自然科学版)第4 5卷 3沉积体系类型和沉积体系演化通过对研究区地震相、测井相和岩心等综合分析8
