JC_T 482—2022《聚氨酯建筑密封胶》标准解读.pdf

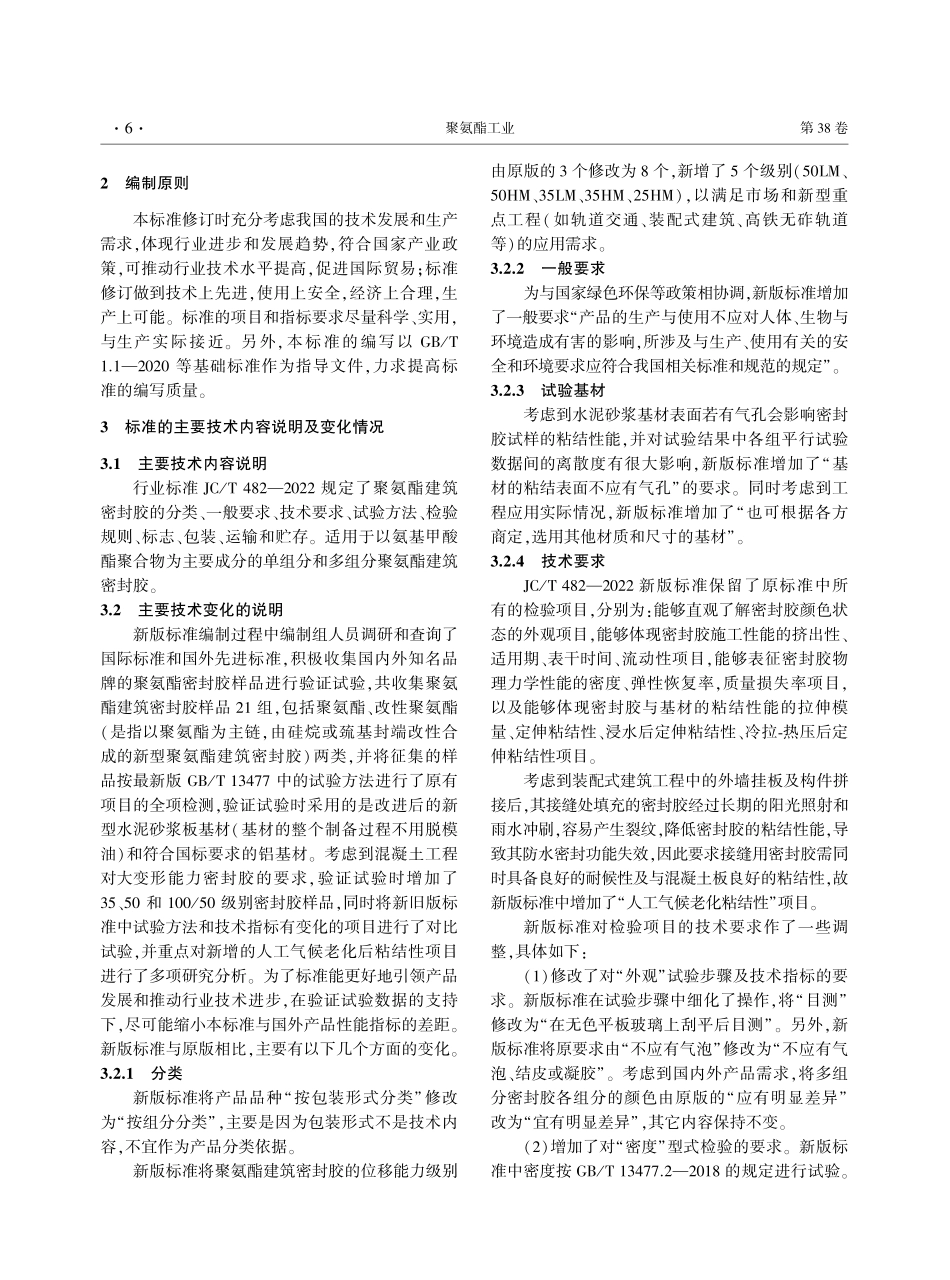

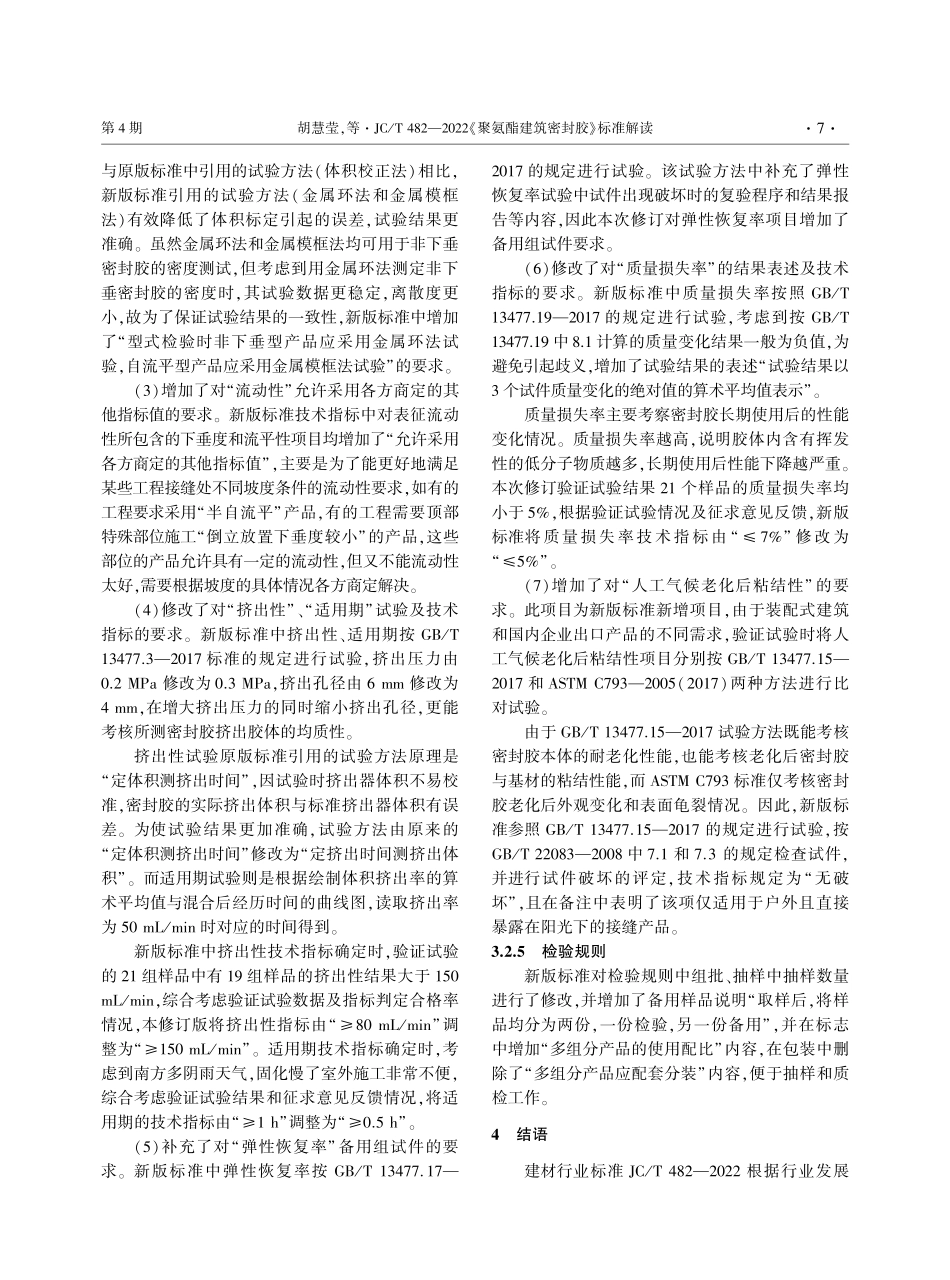

/聚氨酯建筑密封胶标准解读胡慧莹 段林丽(.河南建筑材料研究设计院有限责任公司 河南郑州)(.河南省科学院质量检验与分析测试研究中心 河南郑州)摘 要:介绍了建材行业标准/聚氨酯建筑密封胶的修订背景、目的及主要技术指标变化情况 新版标准修改了挤出性、适用期、质量损失率等项目的技术指标和试验方法新增了高位移能力级别()和“人工气候老化后粘结性”项目 新标准发布实施后对提高产品质量、工程使用寿命及我国建材产业的整体竞争力有极大的推动作用关键词:聚氨酯建筑密封胶行业标准解读中图分类号:.文献标识码:文章编号:():./.基金项目:工业和信息化部 第一批行业标准项目计划(编号)年 月工信部以“工信厅科号文”下达了对建材行业标准/聚氨酯建筑密封胶的修订计划计划号为 由全国轻质与装饰装修建筑材料标准化技术委员会建筑密封材料分技术委员会(/)归口标准修订工作由河南建筑材料研究设计院有限责任公司主导并组织有关生产企业、质检机构、科研院所共同开展 目前/聚氨酯建筑密封胶已于 年 月 日发布 年 月 日实施 现将标准修订的背景及主要内容变化作一介绍 修订背景/聚氨酯建筑密封胶标准自 年实施以来对引导和规范建筑密封胶行业发展、促进企业技术和工程建设安全性能提升发挥了积极作用 随着我国经济的快速发展聚氨酯产品应用越来越广中国聚氨酯发展速度高于全球平均值我国目前是全球聚氨酯弹性体最大生产、消费和出口国而聚氨酯密封胶在建筑工程中的消费量迅速增长有力地推动着密封胶的产业发展为满足不同工程应用部位的接缝密封要求聚氨酯建筑密封胶的种类、位移能力级别、应用范围等也随之变化 首先由于聚氨酯具有活泼的异氰酸酯基团易与水分和其他物质发生化学反应可通过改性来开发性能更优的新产品从而改善聚氨酯密封胶的耐热性和耐水性不好、表面性能差的缺点目前高档的改性聚氨酯密封胶已逐渐取代低档的焦油型产品国内部分生产商开始将聚氨酯密封胶产品的研究方向由工业领域向建筑和土木工程领域拓展我国已有新型聚氨酯类产品陆续应用于建筑工程中国外先进国家如德国、美国、日本等也在大力发展硅烷改性密封胶技术并形成产品市场 其次位移能力由常规的、级(即承受 和 变形)扩展到了高位移能力的、/级高模量()产品不再局限于 级别 再次原版标准的技术项目和指标要求已无法满足特殊工程应用领域的需求 如轨道交通工程应用中按工程部位不同应分别使用单组分聚氨酯遇水膨胀止水胶和聚氨酯建筑密封胶(类)因原版标准中未包含 级别而常规聚氨酯建筑密封胶不易满足 高模量的要求所以在实际施工中经常出现遇水膨胀止水胶和建筑密封胶混用的现象但因二者适用的工程部位不同若选用不当会因为基底表面潮湿、光滑程度的影响造成各自产品不能发挥其应有的特性达不到良好的密封止水效果从而影响施工质量 而装配式建筑工程中外墙接缝用密封胶因其严苛的应用环境需同时具备良好的耐候性及与混凝土板良好的粘结性 因此为满足工程需求急需对原标准进行修订 年第 卷 第 期.聚氨 酯 工 业 编制原则本标准修订时充分考虑我国的技术发展和生产需求体现行业进步和发展趋势符合国家产业政策可推动行业技术水平提高促进国际贸易标准修订做到技术上先进使用上安全经济上合理生产上可能 标准的项目和指标要求尽量科学、实用与生产实际接近 另外本标准的编写以/.等基础标准作为指导文件力求提高标准的编写质量 标准的主要技术内容说明及变化情况.主要技术内容说明行业标准/规定了聚氨酯建筑密封胶的分类、一般要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存 适用于以氨基甲酸酯聚合物为主要成分的单组分和多组分聚氨酯建筑密封胶.主要技术变化的说明新版标准编制过程中编制组人员调研和查询了国际标准和国外先进标准积极收集国内外知名品牌的聚氨酯密封胶样品进行验证试验共收集聚氨酯建筑密封胶样品 组包括聚氨酯、改性聚氨酯(是指以聚氨酯为主链由硅烷或巯基封端改性合成的新型聚氨酯建筑密封胶)两类并将征集的样品按最新版/中的试验方法进行了原有项目的全项检测验证试验时采用的是改进后的新型水泥砂浆板基材(基材的整个制备过程不用脱模油)和符合国标要求的铝基材 考虑到混凝土工程对大变形能力密封胶的要求验证试验时增加了、和/级别密封胶样品同时将新旧版标准中试验方法和技术指标有变化的项目进行了对比试验并重点对新增的人工气候老化后粘结性项目进行了多项研究分析 为了标准能更好地引领产品发展和推动行业技术进步在验证试验数据的支持下尽可能缩小本标准与国外产品性能指标的差距新版标准与原版相比主要有以下几个方面的变化.分类新版标准将产品品种“按包装形式分类”修改为“按组分分类”主要是因为包装形式不是技术内容不宜作为产品分类依据新版标准将聚氨酯建筑密封胶的位移能力级别由原版的 个修改为 个新增了 个级别(、)以满足市场和新型重点工程(如轨道交通、装配式建筑、高铁无砟轨道等)的应用需求.一般要求为与国家绿色环保等政策相协调新版标准增加了一般要求“产品的生产与使用不应对人体、生物与环境造成有害的影响所涉及与生产、使用有关的安全和环境要求应符合我国相关标准和规范的规定”.试验基材考虑到水泥砂浆基材表面若有气孔会影响密封胶试样的粘结性能并对试验结果中各组平行试验数据间的离散度有很大影响新版标准增加了“基材的粘结表面不应有气孔”的要求 同时考虑到工程应用实际情况新版标准增加了“也可根据各方商定选用其他材质和尺寸的基材”.技术要求/新版标准保留了原标准中所有的检验项目分别为:能够直观了解密封胶颜色状态的外观项目能够体现密封胶施工性能的挤出性、适用期、表干时间、流动性项目能够表征密封胶物理力学性能的密度、弹性恢复率质量损失率项目以及能够体现密封胶与基材的粘结性能的拉伸模量、定伸粘结性、浸水后定伸粘结性、冷拉热压后定伸粘结性项目考虑到装配式建筑工程中的外墙挂板及构件拼接后其接缝处填充的密封胶经过长期的阳光照射和雨水冲刷容易产生裂纹降低密封胶的粘结性能导致其防水密封功能失效因此要求接缝用密封胶需同时具备良好的耐候性及与混凝土板良好的粘结性故新版标准中增加了“人工气候老化粘结性”项目新版标准对检验项目的技术要求作了一些调整具体如下:()修改了对“外观”试验步骤及技术指标的要求 新版标准在试验步骤中细化了操作将“目测”修改为“在无色平板玻璃上刮平后目测”另外新版标准将原要求由“不应有气泡”修改为“不应有气泡、结皮或凝胶”考虑到国内外产品需求将多组分密封胶各组分的颜色由原版的“应有明显差异”改为“宜有明显差异”其它内容保持不变()增加了对“密度”型式检验的要求 新版标准中密度按/.的规定进行试验聚氨酯工业 第 卷与原版标准中引用的试验方法(体积校正法)相比新版标准引用的试验方法(金属环法和金属模框法)有效降低了体积标定引起的误差试验结果更准确 虽然金属环法和金属模框法均可用于非下垂密封胶的密度测试但考虑到用金属环法测定非下垂密封胶的密度时其试验数据更稳定离散度更小故为了保证试验结果的一致性新版标准中增加了“型式检验时非下垂型产品应采用金属环法试验自流平型产品应采用金属模框法试验”的要求()增加了对“流动性”允许采用各方商定的其他指标值的要求 新版标准技术指标中对表征流动性所包含的下垂度和流平性项目均增加了“允许采用各方商定的其他指标值”主要是为了能更好地满足某些工程接缝处不同坡度条件的流动性要求如有的工程要求采用“半自流平”产品有的工程需要顶部特殊部位施工“倒立放置下垂度较小”的产品这些部位的产品允许具有一定的流动性但又不能流动性太好需要根据坡度的具体情况各方商定解决()修改了对“挤出性”、“适用期”试验及技术指标的要求 新版标准中挤出性、适用期按/.标准的规定进行试验挤出压力由.修改为.挤出孔径由 修改为 在增大挤出压力的同时缩小挤出孔径更能考核所测密封胶挤出胶体的均质性挤出性试验原版标准引用的试验方法原理是“定体积测挤出时间”因试验时挤出器体积不易校准密封胶的实际挤出体积与标准挤出器体积有误差 为使试验结果更加准确试验方法由原来的“定体积测挤出时间”修改为“定挤出时间测挤出体积”而适用期试验则是根据绘制体积挤出率的算术平均值与混合后经历时间的曲线图读取挤出率为 /时对应的时间得到新版标准中挤出性技术指标确定时验证试验的 组样品中有 组样品的挤出性结果大于/综合考虑验证试验数据及指标判定合格率情况本修订版将挤出性指标由“/”调整为“/”适用期技术指标确定时考虑到南方多阴雨天气固化慢了室外施工非常不便综合考虑验证试验结果和征求意见反馈情况将适用期的技术指标由“”调整为“.”()补充了对“弹性恢复率”备用组试件的要求 新版标准中弹性恢复率按/.的规定进行试验 该试验方法中补充了弹性恢复率试验中试件出现破坏时的复验程序和结果报告等内容因此本次修订对弹性恢复率项目增加了备用组试件要求()修改了对“质量损失率”的结果表述及技术指标的要求 新版标准中质量损失率按照/.的规定进行试验考虑到按/.中.计算的质量变化结果一般为负值为避免引起歧义增加了试验结果的表述“试验结果以 个试件质量变化的绝对值的算术平均值表示”质量损失率主要考察密封胶长期使用后的性能变化情况 质量损失率越高说明胶体内含有挥发性的低分子物质越多长期使用后性能下降越严重本次修订验证试验结果 个样品的质量损失率均小于 根据验证试验情况及征求意见反馈新版标准将质量损失率技术指标由“”修改为“”()增加了对“人工气候老化后粘结性”的要求 此项目为新版标准新增项目由于装配式建筑和国内企业出口产品的不同需求验证试验时将人工气候老化后粘结性项目分别按/.和 ()两种方法进行比对试验由于/.试验方法既能考核密封胶本体的耐老化性能也能考核老化后密封胶与基材的粘结性能而 标准仅考核密封胶老化后外观变化和表面龟裂情况 因此新版标准参照/.的规定进行试验按/中.和.的规定检查试件并进行试件破坏的评定技术指标规定为“无破坏”且在备注中表明了该项仅适用于户外且直接暴露在阳光下的接缝产品.检验规则新版标准对检验规则中组批、抽样中抽样数量进行了修改并增加了备用样品说明“取样后将样品均分为两份一份检验另一份备用”并在标志中增加“多组分产品的使用配比”内容在包装中删除了“多组分产品应配套分装”内容便于抽样和质检工作 结语建材行业标准/根据行业发展第 期 胡慧莹等/聚氨酯建筑密封胶标准解读现状和建筑工程需求扩展了聚氨酯建筑密封胶产品的分类和位移能力级别将原有技术指标和试验方法进行了修改调整同时增加人工气候老化后粘结性项目以满足装配式建筑工程接缝用聚氨酯密封胶及其他需要有良好耐候性能的聚氨酯密封胶的工程需求引导产品使用者根据“适材适所”原则正确选用密封胶从而避免建筑工程中不同类型聚氨酯密封胶混乱使用问题更好地引领产品发展和推动行业技术进步新版标准发布实施后将有利于控制低质聚氨酯建筑密封胶的使用保障建筑工程和人民生命财产安全从而促进本领域建材产业健康快速发展为国家带来良好的社会和经济效益参 考 文 献 中华人民共和国国家发展和改革委员会./聚氨酯建筑密封胶.北京:中国建材工业出版社.中华人民共和国工业和信息化部./聚氨酯建筑密封胶.北京:中国建材工业出版社.吕国会张杰徐岩等.中国聚氨酯行业“十四五”发展指南.聚氨酯工业():.张杰李颖华.我国聚氨酯行业弹性体市场发展现状.聚氨酯工业():.收稿日期 修回日期 /(.)(.):/.().:作者简介 胡慧莹 女 年出生工程师主要从事建筑防水密封(高分子材料)测试与标准化研究工作消息动态汉高推出用于电动汽车电池系统的新型可注射导热聚氨酯粘合剂 电池的热管理是电动汽车面临的最大挑战之一 针对电池组中更高能量密度的新设计传统的热间隙填充剂不能满足对多功能导热粘合剂的需求 为此汉高()宣布推出用于电动汽车电池系统的新型可注射导热聚氨酯粘合剂 进一步扩展其广泛的电动汽车电池系统解决方案组合 专为将电池单元粘合到模块或将电池直接粘合到冷却系统等应用而设计是一种双组分聚氨酯导热粘合剂具有 /()的高导热率、中等黏度和自流平性 除了其热管理特性外该粘合剂还为各种基材提供了良好的电绝缘性和高粘合性能的独特组合 作为一种
