必和必拓与丰田汽车澳大利亚分公司签署谅解备忘录.pdf

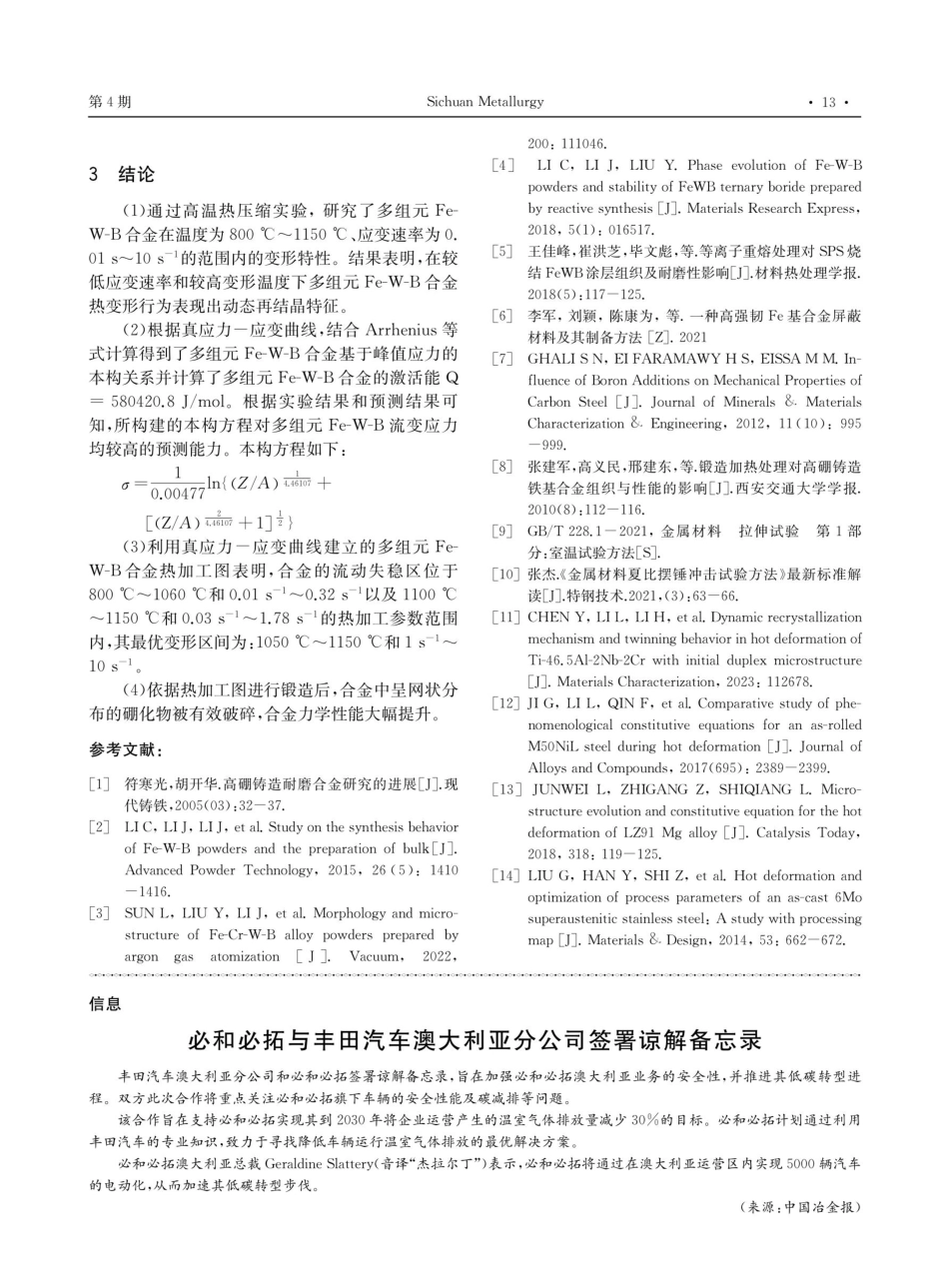

第4期3结论(1)通过高温热压缩实验，研究了多组元Fe-W-B合金在温度为8 0 0 1150、应变速率为0.01 s10 s-1的范围内的变形特性。结果表明,在较低应变速率和较高变形温度下多组元Fe-W-B合金热变形行为表现出动态再结晶特征。（2)根据真应力一应变曲线，结合Arrhenius等式计算得到了多组元Fe-W-B合金基于峰值应力的本构关系并计算了多组元Fe-W-B合金的激活能Q=580420.8J/mol。根据实验结果和预测结果可知,所构建的本构方程对多组元Fe-W-B流变应力均较高的预测能力。本构方程如下：1;In(Z/A)4.46107+0.00477(Z A 0i+1 )(3)利用真应力一应变曲线建立的多组元Fe-W-B合金热加工图表明，合金的流动失稳区位于80010 6 0 和0.0 1 s-10.32 s-1以及110 0 1150 和0.0 3s-11.7 8 s-1的热加工参数范围内，其最优变形区间为：10 50 1150 和1s-110 s-1。(4)依据热加工图进行锻造后，合金中呈网状分布的硼化物被有效破碎，合金力学性能大幅提升。参考文献：1符寒光，胡开华.高硼铸造耐磨合金研究的进展.现代铸铁,2 0 0 5(0 3)：32 一37.2LIC,LIJ,LI J,et al.Study on the synthesis behaviorof Fe-W-B powders and the preparation of bulkJ.Advanced Powder Technology，2 0 15，2 6（5):1410-1416.3SUN L,LIU Y,LI J,et al.Morphology and micro-structure of Fe-Cr-W-B alloy powders prepared byargongasatomizationJ.V a c u u m，2 0 2 2,信息必和必拓与丰田汽车澳大利亚分公司签署谅解备忘录丰田汽车澳大利亚分公司和必和必拓签署谅解备忘录，旨在加强必和必拓澳大利亚业务的安全性，并推进其低碳转型进程。双方此次合作将重点关注必和必拓旗下车辆的安全性能及碳减排等问题。该合作旨在支持必和必拓实现其到2 0 30 年将企业运营产生的温室气体排放量减少30%的目标。必和必拓计划通过利用丰田汽车的专业知识，致力于寻找降低车辆运行温室气体排放的最优解决方案。必和必拓澳大利亚总裁GeraldineSlattery(音译“杰拉尔丁”)表示，必和必拓将通过在澳大利亚运营区内实现50 0 0 辆汽车的电动化，从而加速其低碳转型步伐。（来源：中国冶金报）Sichuan Metallurgy4LI C,LI J,LIU Y.Phase evolution of Fe-W-Bpowders and stability of FeWB ternary boride preparedby reactive synthesis JJ.Materials Research Express,2018,5(1):016517.5王佳峰，崔洪芝，毕文彪，等.等离子重熔处理对SPS烧结FeWB涂层组织及耐磨性影响J.材料热处理学报.2018(5):117125.6李军，刘颖，陈康为，等.一种高强韧Fe基合金屏蔽材料及其制备方法Z.20217GHALI S N,EI FARAMAWY H S,EISSA M M.In-fluence of Boron Additions on Mechanical Properties ofCarbon Steel JJ.Journal of Minerals&MaterialsCharacterization&Engineering，,2 0 12，11（10):995-999.8张建军，高义民，邢建东，等.锻造加热处理对高硼铸造铁基合金组织与性能的影响J.西安交通大学学报.2010(8):112116.9GB/T228.1一2 0 2 1，金属材料拉伸试验第1部分：室温试验方法S.10张杰金属材料夏比摆锤冲击试验方法最新标准解读J.特钢技术.2 0 2 1，（3）：6 3一6 6.11 CHEN Y,LI L,LI H,et al.Dynamic recrystallizationmechanism and twinning behavior in hot deformation ofTi-46.5Al-2Nb-2Cr with initial duplex microstructureJ.Materials Characterization,2023:112678.12 JIG,LI L,QIN F,et al.Comparative study of phe-nomenological constitutive equations for an as-rolledM50NiL steel during hot deformation JJ.Journal ofAlloys and Compounds,2017(695):23892399.13 JUNWEI L,ZHIGANG Z,SHIQIANG L.Micro-structure evolution and constitutive equation for the hotdeformation of LZ91 Mg alloy JJ.Catalysis Today,2018,318:119125.14 LIU G,HAN Y,SHI Z,et al.Hot deformation andoptimization of process parameters of an as-cast 6Mosuperaustenitic stainless steel:A study with processingmap JJ.Materials&Design,2014,53:662-672.13200:111046.
