GB_T 26704-2022《铅笔》标准浅析.pdf

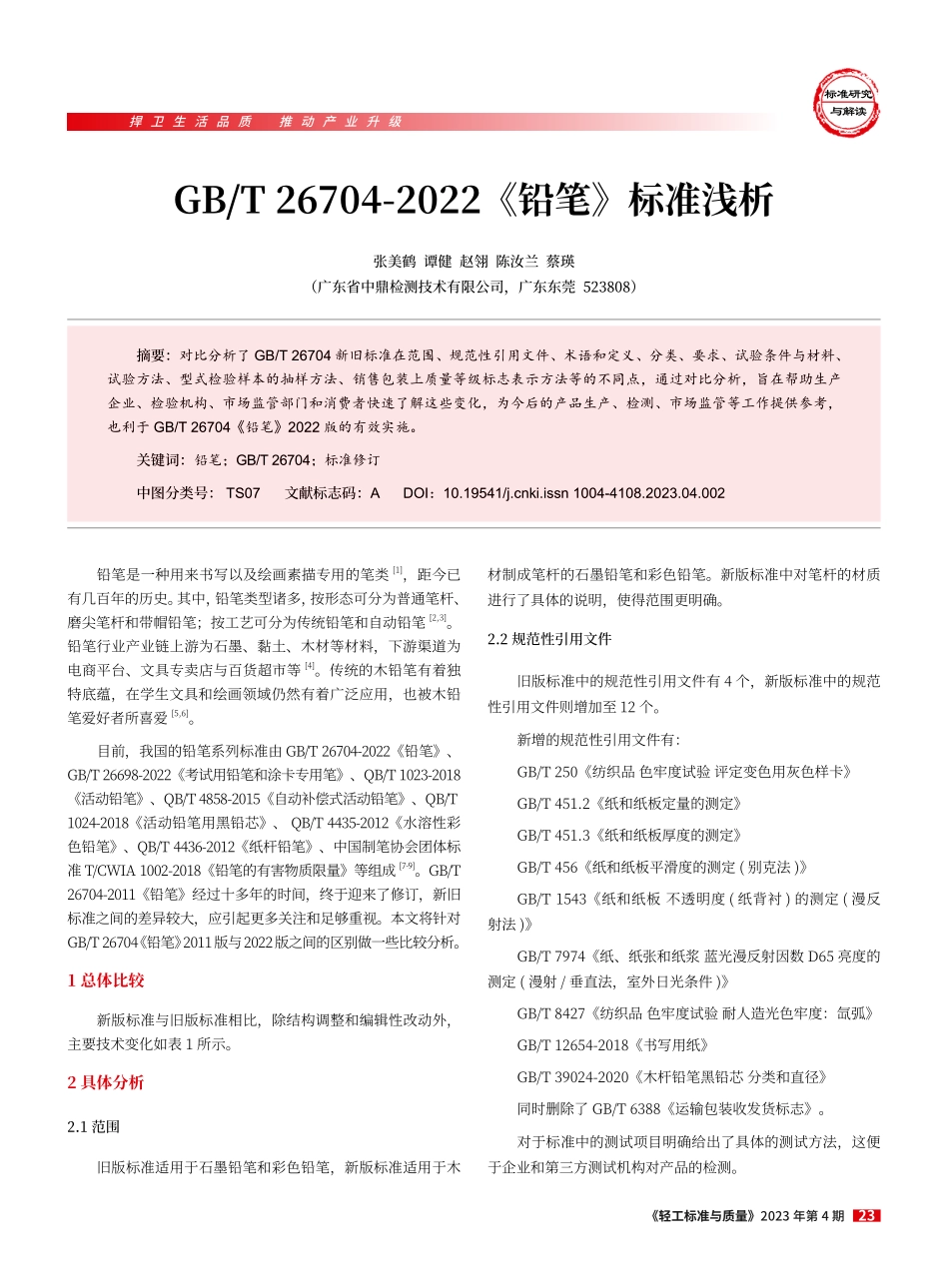

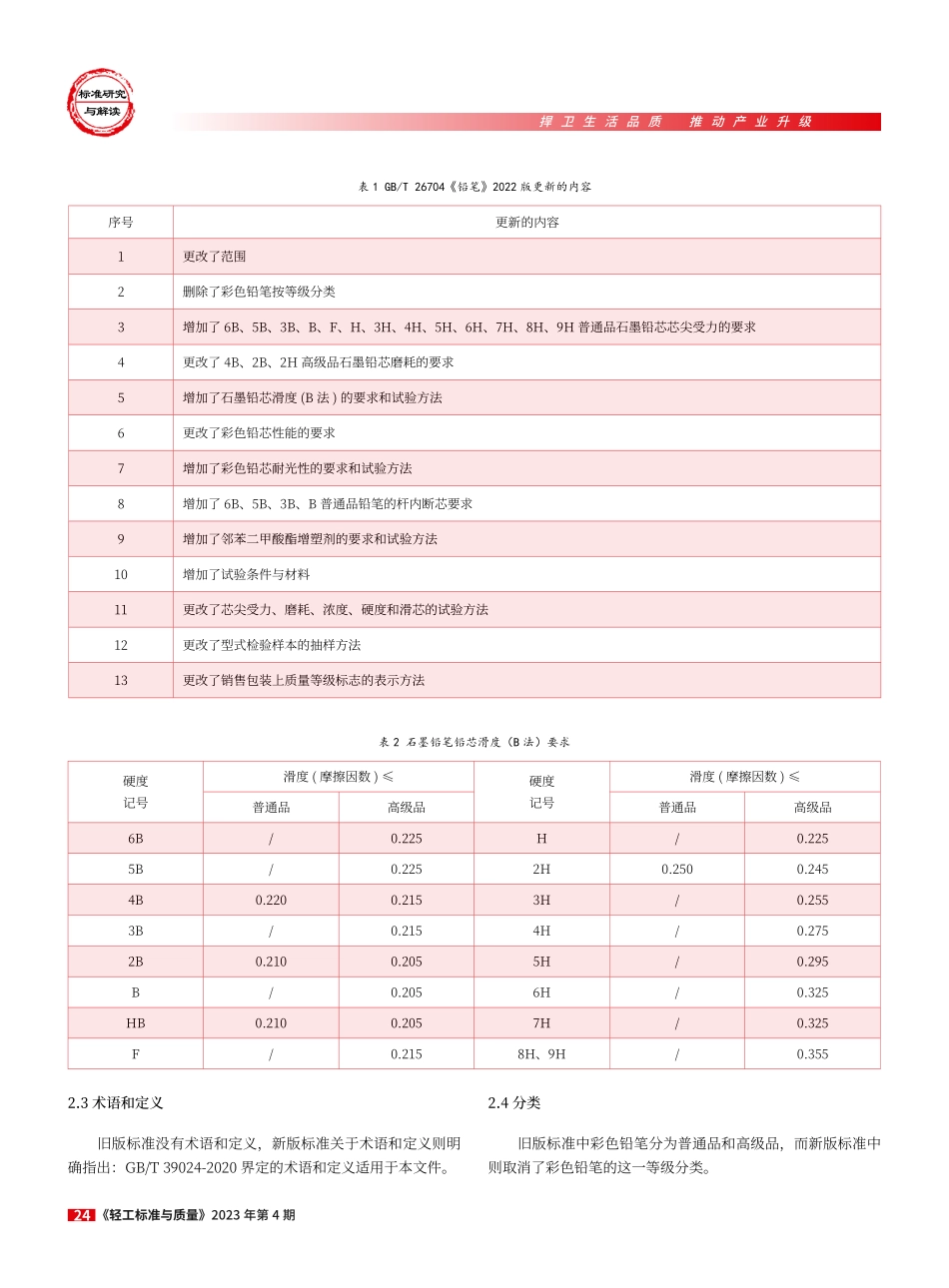

捍 卫 生 活 品 质 推 动 产 业 升 级标准研究与解读23轻工标准与质量2023 年第 4 期GB/T 26704-2022铅笔标准浅析张美鹤 谭健 赵翎 陈汝兰 蔡瑛（广东省中鼎检测技术有限公司，广东东莞 523808）摘要：对比分析了 GB/T 26704 新旧标准在范围、规范性引用文件、术语和定义、分类、要求、试验条件与材料、试验方法、型式检验样本的抽样方法、销售包装上质量等级标志表示方法等的不同点，通过对比分析，旨在帮助生产企业、检验机构、市场监管部门和消费者快速了解这些变化，为今后的产品生产、检测、市场监管等工作提供参考，也利于 GB/T 26704铅笔2022 版的有效实施。关键词：铅笔；GB/T 26704；标准修订中图分类号：TS07 文献标志码：A DOI：10.19541/ki.issn 1004-4108.2023.04.002铅笔是一种用来书写以及绘画素描专用的笔类1，距今已有几百年的历史。其中，铅笔类型诸多，按形态可分为普通笔杆、磨尖笔杆和带帽铅笔；按工艺可分为传统铅笔和自动铅笔2,3。铅笔行业产业链上游为石墨、黏土、木材等材料，下游渠道为电商平台、文具专卖店与百货超市等4。传统的木铅笔有着独特底蕴，在学生文具和绘画领域仍然有着广泛应用，也被木铅笔爱好者所喜爱5,6。目前，我国的铅笔系列标准由 GB/T 26704-2022铅笔、GB/T 26698-2022考试用铅笔和涂卡专用笔、QB/T 1023-2018活动铅笔、QB/T 4858-2015自动补偿式活动铅笔、QB/T1024-2018活动铅笔用黑铅芯、QB/T 4435-2012水溶性彩色铅笔、QB/T 4436-2012纸杆铅笔、中国制笔协会团体标准 T/CWIA 1002-2018铅笔的有害物质限量等组成7-9。GB/T 26704-2011铅笔经过十多年的时间，终于迎来了修订，新旧标准之间的差异较大，应引起更多关注和足够重视。本文将针对GB/T 26704 铅笔 2011版与2022版之间的区别做一些比较分析。1 总体比较新版标准与旧版标准相比，除结构调整和编辑性改动外，主要技术变化如表 1 所示。2 具体分析2.1 范围旧版标准适用于石墨铅笔和彩色铅笔，新版标准适用于木材制成笔杆的石墨铅笔和彩色铅笔。新版标准中对笔杆的材质进行了具体的说明，使得范围更明确。2.2 规范性引用文件旧版标准中的规范性引用文件有 4 个，新版标准中的规范性引用文件则增加至 12 个。新增的规范性引用文件有：GB/T 250纺织品 色牢度试验 评定变色用灰色样卡GB/T 451.2纸和纸板定量的测定GB/T 451.3纸和纸板厚度的测定GB/T 456纸和纸板平滑度的测定(别克法)GB/T 1543纸和纸板 不透明度(纸背衬)的测定(漫反射法)GB/T 7974纸、纸张和纸浆 蓝光漫反射因数 D65 亮度的测定(漫射/垂直法，室外日光条件)GB/T 8427纺织品 色牢度试验 耐人造光色牢度：氙弧GB/T 12654-2018书写用纸GB/T 39024-2020木杆铅笔黑铅芯 分类和直径同时删除了 GB/T 6388运输包装收发货标志。对于标准中的测试项目明确给出了具体的测试方法，这便于企业和第三方测试机构对产品的检测。捍 卫 生 活 品 质 推 动 产 业 升 级标准研究与解读24轻工标准与质量2023 年第 4 期2.3 术语和定义旧版标准没有术语和定义，新版标准关于术语和定义则明确指出：GB/T 39024-2020 界定的术语和定义适用于本文件。2.4 分类旧版标准中彩色铅笔分为普通品和高级品，而新版标准中则取消了彩色铅笔的这一等级分类。表 2 石墨铅笔铅芯滑度（B 法）要求硬度记号滑度(摩擦因数)硬度记号滑度(摩擦因数)普通品高级品普通品高级品6B/0.225H/0.2255B/0.2252H0.2500.2454B0.2200.2153H/0.2553B/0.2154H/0.2752B0.2100.2055H/0.295B/0.2056H/0.325HB0.2100.2057H/0.325F/0.2158H、9H/0.355表 1 GB/T 26704铅笔2022 版更新的内容序号更新的内容1更改了范围2删除了彩色铅笔按等级分类3增加了 6B、5B、3B、B、F、H、3H、4H、5H、6H、7H、8H、9H 普通品石墨铅芯芯尖受力的要求4更改了 4B、2B、2H 高级品石墨铅芯磨耗的要求5增加了石墨铅芯滑度(B 法)的要求和试验方法6更改了彩色铅芯性能的要求7增加了彩色铅芯耐光性的要求和试验方法8增加了 6B、5B、3B、B 普通品铅笔的杆内断芯要求9增加了邻苯二甲酸酯增塑剂的要求和试验方法10增加了试验条件与材料11更改了芯尖受力、磨耗、浓度、硬度和滑芯的试验方法12更改了型式检验样本的抽样方法13更改了销售包装上质量等级标志的表示方法捍 卫 生 活 品 质 推 动 产 业 升 级标准研究与解读25轻工标准与质量2023 年第 4 期2.5 要求2.5.1 石墨铅笔铅芯的性能新版标准将石墨铅笔和彩色铅笔的铅芯性能分开列出，其中关于石墨铅笔的铅芯性能有如下更新：增加了 6B、5B、3B、B、F、H、3H、4H、5H、6H、7H、8H、9H 普 通 品的芯尖受力要求，分别是：6.37 N、6.86 N、8.82 N、8.82 N、9.80 N、9.80 N、10.29 N、10.29 N、11.27 N、11.27 N、11.76 N、11.76 N、11.76 N。新版标准更改了石墨铅笔高级品的磨耗要求：4B、2B、2H 的磨耗的要求分别由 4.0 mm、2.5 mm、1.5 mm 更改为分别 3.9 mm、2.4 mm、1.4 mm。新版标准增加了石墨铅芯滑度（B法）的要求，具体见表2。同时规定石墨铅芯滑度（A 法）为仲裁试验方法。2.5.2 彩色铅笔铅芯的性能新版标准更改了彩色铅芯性能的要求，铅芯硬度(HK)由原来的 49 MPa 127 MPa 修订为 39 MPa 117 MPa，同时增加了红色、橙色、黄色、绿色、黑色和蓝色铅芯的耐光性能要求，耐光性要求：2 级。2.5.3 铅笔的其他性能对于铅笔的其他性能，新版标准增加了 6B、5B、3B、B普通品铅笔的杆内断芯要求，分别是 4 处/支、4 处/支、3 处/支、2 处/支。2.5.4 邻苯二甲酸酯增塑剂旧版标准中没有对邻苯二甲酸酯增塑剂的管控。新版标准增加了邻苯二甲酸酯增塑剂的要求和试验方法。明确指出对于 14 周岁及以下学生使用的铅笔，皮头（按橡皮擦和可触及塑料件要求）中邻苯二甲酸酯增塑剂含量应符合 GB 21027的规定。2.5.5 试验条件与材料新版标准增加了试验条件与试验材料，明确指出了实验条件的环境温度是（235），相对湿度是 45%65%，并且指出试笔应在（235）、相对湿度是 45%65%的环境条件下存放 1 h 以上。对试验材料也有了明确的规定：其中128 g/m2图画纸的规格指标、芯尖规版的要求和削笔机或卷笔刀的卷尖角度都有了明确的规定。削笔机或卷笔刀的卷尖角度推荐采用 20，在测试过程的叙述中，不再每次重复削笔机或卷笔刀的卷尖角度，使得标准内容简洁易懂。2.5.6 芯尖受力、磨耗、浓度、硬度和滑芯的试验方法对于芯尖受力的测试，新版标准中明确指出：把规尖后的试笔芯尖向下装在芯尖受力测试仪倾斜 45的夹笔器上，同时给出了测试时夹笔器的移动速度为（121）mm/min。这将有利于测试人员易读懂操作步骤，能够进行正确的操作测试。对于磨耗的测试，新版标准中明确给出了磨耗仪的分辨力、转筒直径、转速和线间距。干燥箱指明为恒温干燥箱，对芯尖规板的孔径有了明确的说明：0.7 mm 和 0.8 mm。测试所用设备参数明确，有利于各个实验室测试结果的比对，也方便生产厂家自行检测自己的产品是否合格。对于浓度测试所用的仪器与材料有了明确的参数规定。交叉划线机明确了线间距是 1.5 mm。用到的纸张由旧版本中的 210 g/m2胶板印刷涂布原纸改为 128 g/m2的图画纸。同时给出了测试时铅芯以（45 55）mm/s 的速度在图画纸上进行划线。划线结束后选择试样纸用光电比色计测试时，明确了第一次测完后，将试样纸旋转 90再测，而旧版标准中未提及旋转 90。明确的操作步骤，使测试人员易读懂操作步骤，进行正确的测试，同时也使得测试结果更具有代表性。对于硬度测试，新版标准中对所用到的显微硬度仪的参数有了明确的规定：放大倍数不低于 200 倍，分辨力不低于0.1 m，而旧版标准中则未提及相应的参数。对于滑芯测试，所用的滑芯测定器的顶针直径在旧版标准中的规定是顶针直径应比铅芯直径小 0.5 mm，而新版标准中明确了：6B B 的石墨铅笔用 1.3 mm 直径的顶针，HB 9H 的石墨铅笔用 1.5 mm 直径的顶针，彩色铅笔用2.0 mm 直径的顶针。2.5.7 型式检验样本的抽样方法旧版本中型式检验中正常生产时，应每年进行不少于一次型式检验，其中对于可迁移元素含量的型式检验周期有备注说明：对于可迁移元素含量的型式检验周期一般应不超过两年，而新版标准中则无此项的备注说明。关于型式检验中检验样本的抽取，在旧版标准中对于彩色铅笔取同样颜色的铅笔 3 支以上组成一组，检验样本量由颜色组合情况确定，而新版标准中对于彩色铅笔是取同样颜色的铅笔 2 支以上组成一组，检验样本量应在 10 组以上。下转第 29 页捍 卫 生 活 品 质 推 动 产 业 升 级标准研究与解读29轻工标准与质量2023 年第 4 期ws-样品溶液中特定邻苯二甲酸酯的含量，%；A-样品溶液中邻苯二甲酸酯的定量离子的峰面积或峰面积之和；a1-可从式（1）获得；b1-可从式（1）获得；a2-可从式（2）获得；b2-可从式（2）获得；AIS-样品溶液中内标物的定量离子的峰面积；IS-样品溶液中内标物质的质量浓度，单位为毫克每升（mg/L）；V-试液定容体积，单位为毫升（mL）；m-试样质量，单位为克（g）；D-稀释倍数（若需要）。4 结束语该标准是推荐性国家标准，是对强制性国家标准 GB 6675.1-2014 中增塑剂要求进行判定的方法标准。该标准将超声波抽提法作为样品前处理可选择的手段之一，节省了将近三分之二的前处理时间，能有效提高实验室的工作效率以及降低生产商及销售商的测试成本。此外，该标准将方法的适用性从六种邻苯二甲酸酯（BBP、DBP、DEHP、DIDP、DINP 及 DNOP）扩 展 到 七 种 邻 苯二 甲 酸 酯（BBP、DBP、DEHP、DIBP、DIDP、DINP 及DNOP），还增加了对玩具及儿童用品中液体材料的邻苯二甲酸酯增塑剂含量检测，这使得玩具产品的检测标准更趋于完善，内容也更加充实。参考文献1 石志博,姚宁,朱玉,等.邻苯二甲酸酯类增塑剂的正确评价和使用 J.塑料助剂,2009(05):7.2 王华,吕锡武.邻苯二甲酸酯的降解研究进展 J.净水技术,2005,24(06):4.3 胡晓宇,张克荣,孙俊红,等.中国环境中邻苯二甲酸酯类化合物污染的研究J.中国卫生检验杂志,2003,13(01):6.4 李桂香,郎茜,浦亚清,等.邻苯二甲酸酯类的危害及其降解途径的研究进展J.中国民族民间医药,2016(03):3.5 林兴桃,王小逸,任仁.环境内分泌干扰物 邻苯二甲酸酯的研究 J.环境污染与防治,2003,25(05):4.6 GB 6675.1-2014 玩具安全 第 1 部分：基本规范 S.7 GB/T 22048-2022 玩具及儿童用品中特定邻苯二甲酸酯增塑剂的测定 S.8 GB/T 22048-2015 玩具及儿童用品中特定邻苯二甲酸酯增塑剂的测定 S.9 ISO 8124-6:2018 Safety of toysPart 6:Certain phthalate esters in toys and childrens productsS.10 GB/T 20388-2016 纺织品邻
