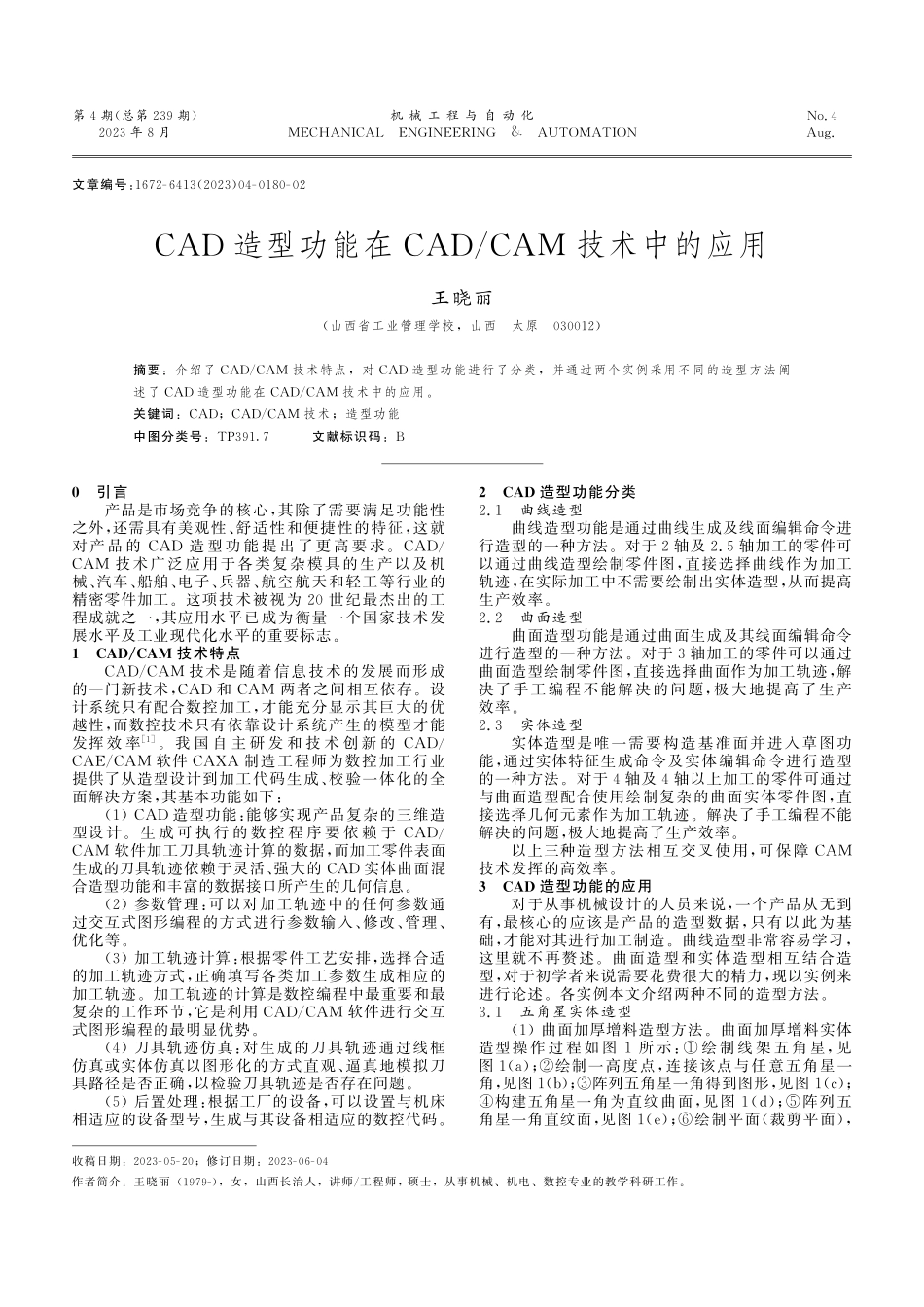

第４期(总第２３９期)２０２３年８月机械工程与自动化MECHANICALENGINEERING&AUTOMATIONNo．４Aug．文章编号:１６７２Ｇ６４１３(２０２３)０４Ｇ０１８０Ｇ０２CAD造型功能在CAD/CAM技术中的应用王晓丽(山西省工业管理学校,山西太原０３００１２)摘要:介绍了CAD/CAM技术特点,对CAD造型功能进行了分类,并通过两个实例采用不同的造型方法阐述了CAD造型功能在CAD/CAM技术中的应用.关键词:CAD;CAD/CAM技术;造型功能中图分类号:TP３９１７文献标识码:B收稿日期:２０２３Ｇ０５Ｇ２０;修订日期:２０２３Ｇ０６Ｇ０４作者简介:王晓丽(１９７９Ｇ),女,山西长治人,讲师/工程师,硕士,从事机械、机电、数控专业的教学科研工作.０引言产品是市场竞争的核心,其除了需要满足功能性之外,还需具有美观性、舒适性和便捷性的特征,这就对产品的CAD造型功能提出了更高要求.CAD/CAM技术广泛应用于各类复杂模具的生产以及机械、汽车、船舶、电子、兵器、航空航天和轻工等行业的精密零件加工.这项技术被视为２０世纪最杰出的工程成就之一,其应用水平已成为衡量一个国家技术发展水平及工业现代化水平的重要标志.１CAD/CAM技术特点CAD/CAM技术是随着信息技术的发展而形成的一门新技术,CAD和CAM两者之间相互依存.设计系统只有配合数控加工,才能充分显示其巨大的优越性,而数控技术只有依靠设计系统产生的模型才能发挥效率[１].我国自主研发和技术创新的CAD/CAE/CAM软件CAXA制造工程师为数控加工行业提供了从造型设计到加工代码生成、校验一体化的全面解决方案,其基本功能如下:(１)CAD造型功能:能够实现产品复杂的三维造型设计.生成可执行的数控程序要依赖于CAD/CAM软件加工刀具轨迹计算的数据,而加工零件表面生成的刀具轨迹依赖于灵活、强大的CAD实体曲面混合造型功能和丰富的数据接口所产生的几何信息.(２)参数管理:可以对加工轨迹中的任何参数通过交互式图形编程的方式进行参数输入、修改、管理、优化等.(３)加工轨迹计算:根据零件工艺安排,选择合适的加工轨迹方式,正确填写各类加工参数生成相应的加工轨迹.加工轨迹的计算是数控编程中最重要和最复杂的工作环节,它是利用CAD/CAM软件进行交互式图形编程的最明显优势.(４)刀具轨迹仿真:对生成的刀具轨迹通过线框仿真或实体仿真以图形化的方式直观、逼真地模拟刀具路径是否正确,以检验刀具轨迹是否存在问题.(５)后置处理:根据工厂的设备,可以设置与机床相适应的设备型号,生成与其设备相适应的数控代码.２CAD造型功能分类２．...
