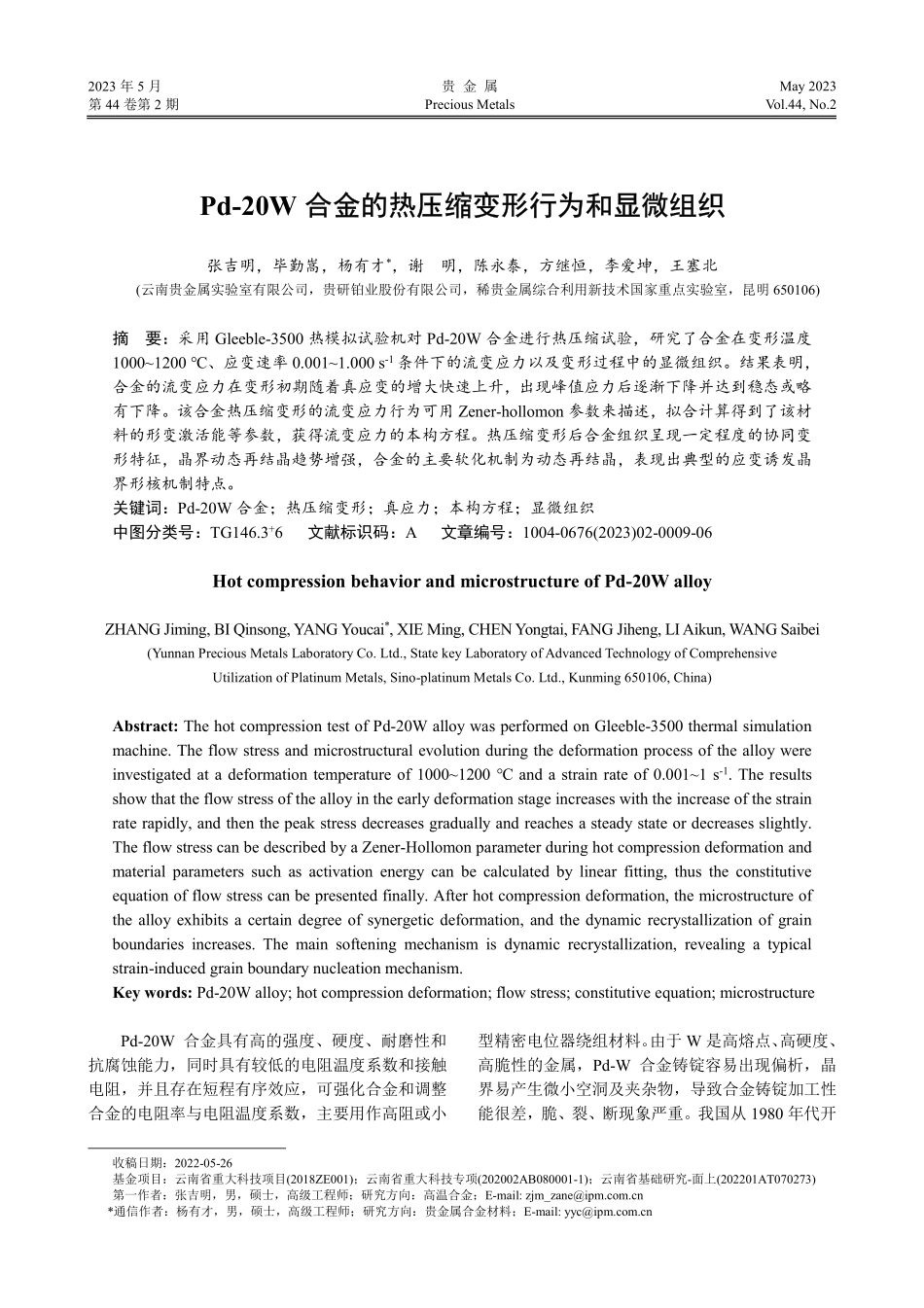

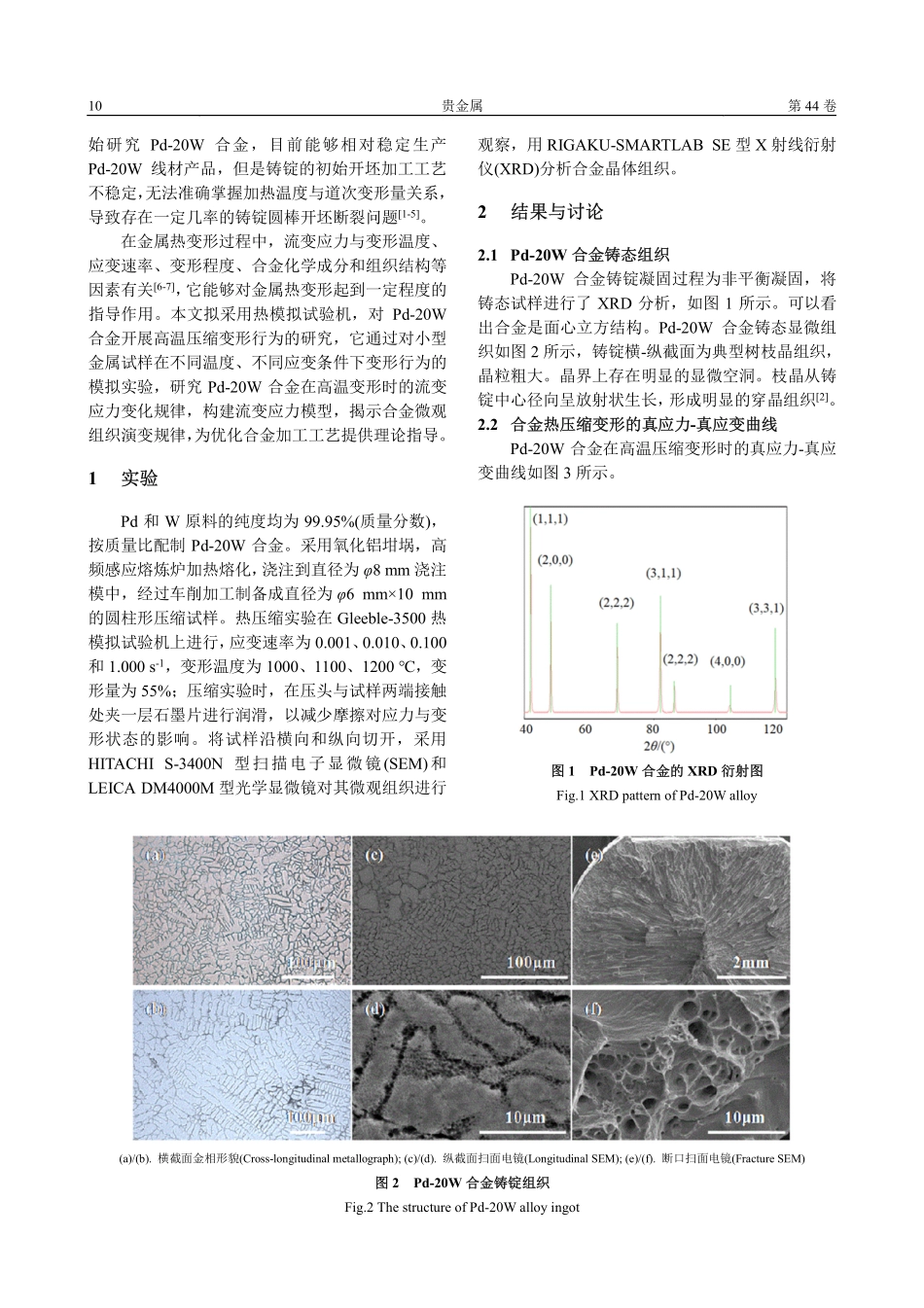

2023年5月贵金属May2023第44卷第2期PreciousMetalsVol.44,No.2收稿日期：2022-05-26基金项目：云南省重大科技项目(2018ZE001)；云南省重大科技专项(202002AB080001-1)；云南省基础研究-面上(202201AT070273)第一作者：张吉明，男，硕士，高级工程师；研究方向：高温合金；E-mail:zjm_zane@ipm.com.cn*通信作者：杨有才，男，硕士，高级工程师；研究方向：贵金属合金材料；E-mail:yyc@ipm.com.cnPd-20W合金的热压缩变形行为和显微组织张吉明，毕勤嵩，杨有才*，谢明，陈永泰，方继恒，李爱坤，王塞北(云南贵金属实验室有限公司，贵研铂业股份有限公司，稀贵金属综合利用新技术国家重点实验室，昆明650106)摘要：采用Gleeble-3500热模拟试验机对Pd-20W合金进行热压缩试验，研究了合金在变形温度1000~1200℃、应变速率0.001~1.000s-1条件下的流变应力以及变形过程中的显微组织。结果表明，合金的流变应力在变形初期随着真应变的增大快速上升，出现峰值应力后逐渐下降并达到稳态或略有下降。该合金热压缩变形的流变应力行为可用Zener-hollomon参数来描述，拟合计算得到了该材料的形变激活能等参数，获得流变应力的本构方程。热压缩变形后合金组织呈现一定程度的协同变形特征，晶界动态再结晶趋势增强，合金的主要软化机制为动态再结晶，表现出典型的应变诱发晶界形核机制特点。关键词：Pd-20W合金；热压缩变形；真应力；本构方程；显微组织中图分类号：TG146.3+6文献标识码：A文章编号：1004-0676(2023)02-0009-06HotcompressionbehaviorandmicrostructureofPd-20WalloyZHANGJiming,BIQinsong,YANGYoucai*,XIEMing,CHENYongtai,FANGJiheng,LIAikun,WANGSaibei(YunnanPreciousMetalsLaboratoryCo.Ltd.,StatekeyLaboratoryofAdvancedTechnologyofComprehensiveUtilizationofPlatinumMetals,Sino-platinumMetalsCo.Ltd.,Kunming650106,China)Abstract:ThehotcompressiontestofPd-20WalloywasperformedonGleeble-3500thermalsimulationmachine.Theflowstressandmicrostructuralevolutionduringthedeformationprocessofthealloywereinvestigatedatadeformationtemperatureof1000~1200℃andastrainrateof0.001~1s-1.Theresultsshowthattheflowstressofthealloyintheearlydeformationstageincreaseswiththeincreaseofthestrainraterapidly,andthenthepeakstressdecreasesgraduallyandreachesasteadystateordecreasesslightly.TheflowstresscanbedescribedbyaZe...
