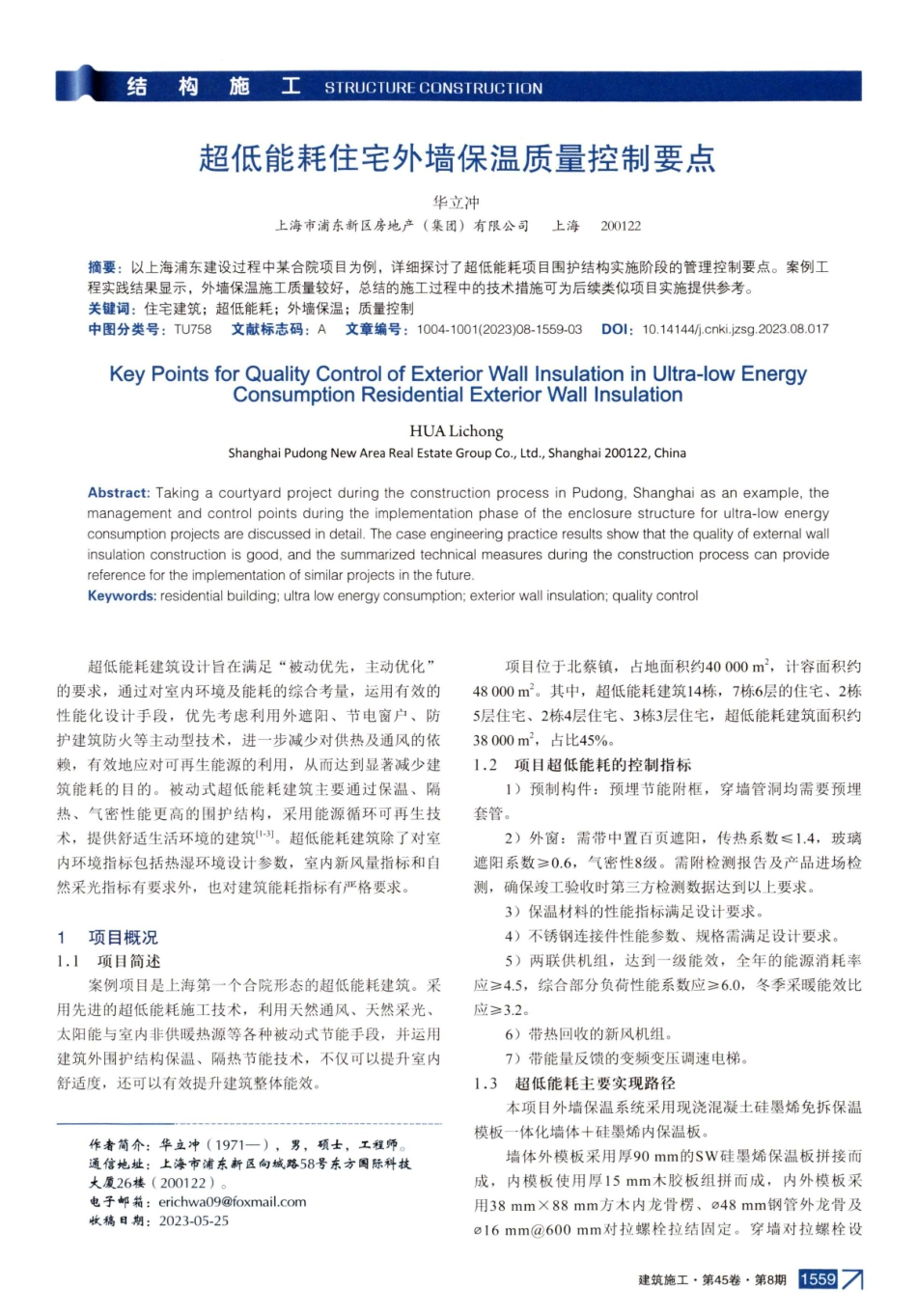

建筑施工第4 5卷第8 期1559STRUCTURECONSTRUCTION结施构超低能耗住宅外墙保温质量控制要点华立冲上海市浦东新区房地产（集团）有限公司上海200122摘要：以上海浦东建设过程中某合院项目为例，详细探讨了超低能耗项目围护结构实施阶段的管理控制要点。案例工程实践结果显示，外墙保温施工质量较好，总结的施工过程中的技术措施可为后续类似项目实施提供参考。关键词：住宅建筑；超低能耗；外墙保温；质量控制中图分类号：TU758文献标志码：AA文章编号：1 0 0 4-1 0 0 1(2 0 2 3)0 8-1 559-0 3DOl:10.14144/ki.jzsg.2023.08.017Key Points for Quality Control of Exterior Wall Insulation in Ultra-low EnergyConsumptionResidential ExteriorWall InsulationHUA LichongShanghai Pudong New Area Real Estate Group Co.,Ltd.,Shanghai 200122,ChinaAbstract:Taking a courtyard project during the construction process in Pudong,Shanghai as an example,themanagement and control points during the implementation phase of the enclosure structure for ultra-low energyconsumption projects are discussed in detail.The case engineering practice results show that the quality of external wallinsulation construction is good,and the summarized technical measures during the construction process can providereference for the implementation of similar projects in the future.Keywords:residential building;ultra low energy consumption;exterior wall insulation;quality control超低能耗建筑设计在满足“被动优先，主动优化”的要求，通过对室内环境及能耗的综合考量，运用有效的性能化设计手段，优先考虑利用外遮阳、节电窗户、防护建筑防火等主动型技术，进一步减少对供热及通风的依赖，有效地应对可再生能源的利用，从而达到显著减少建筑能耗的目的。被动式超低能耗建筑主要通过保温、隔热、气密性能更高的围护结构，采用能源循环可再生技术，提供舒适生活环境的建筑-3。超低能耗建筑除了对室内环境指标包括热湿环境设计参数，室内新风量指标和自然采光指标有要求外，也对建筑能耗指标有严格要求。1项目概况1.1项目简述案例项目是上海第一个合院形态的超低能耗建筑。采用先进的超低能耗施工技术，利用天然通风、天然采光、太阳能与室内非供暖热源等各种被动式节能手段，并运用建筑外围护结构保温、隔热节能技术，不仅可以提升室内舒适度，还可以有效提升建筑整体能效。作者简介：华立冲（1 9 7 1 一），男，硕士，工程师。通信地址：上海市浦东新区向城路58 号东方国际科技大厦2 6 楼（2 0 0 1 2 2）。电子邮箱：收稿日期：2 0 2 3-0 5-2 5项目位于北蔡镇，占地面积约4 0 0 0 0 m，计容面积约48000m。其中，超低能耗建筑1 4 栋，7 栋6 层的住宅、2 栋5层住宅、2 栋4 层住宅、3栋3层住宅，超低能耗建筑面积约38 000m，占比4 5%。1.2项目超低能耗的控制指标1）预制构件：预埋节能附框，穿墙管洞均需要预埋套管。2）外窗：需带中置百页遮阳，传热系数1.4，玻璃遮阳系数0.6，气密性8 级。需附检测报告及产品进场检测，确保竣工验收时第三方检测数据达到以上要求。3）保温材料的性能指标满足设计要求。4）不锈钢连接件性能参数、规格需满足设计要求。5）两联供机组，达到一级能效，全年的能源消耗率应4.5，综合部分负荷性能系数应6.0，冬季采暖能效比应3.2。6）带热回收的新风机组。7）带能量反馈的变频变压调速电梯。1.3超低能耗主要实现路径本项目外墙保温系统采用现浇混凝土硅墨烯免拆保温模板一体化墙体十硅墨烯内保温板。墙体外模板采用厚9 0 mm的SW硅墨烯保温板拼接而成，内模板使用厚1 5mm木胶板组拼而成，内外模板采用38 mm88mm方木内龙骨楞、4 8 mm钢管外龙骨及16mm600mm对拉螺栓拉结固定。穿墙对拉螺栓设156020238BuildingConstruction华立冲：超低能耗住宅外墙保温质量控制要点1 8 mm的PVC套管，对拉螺栓从PVC套管穿过，拆模后将对拉螺栓抽出重复利用。另外，在SW硅墨烯保温板外模板支模过程中，安装保温板连墙件，便于墙体成形后保温板与混凝土墙体之间固定连接。SW硅墨烯保温板是一种新兴的保温材料，它是由石墨聚苯乙烯颗粒为骨料，混合了无机浆料通过专业设备生产的保温板，通常厚度4 0 mm，尺寸为2 4 0 0 mm1200mm。本项目因图纸设计需要，优化为1 2 0 0 mm3000mm90mm和1 2 0 0 mm600mm30mm这2 种规格的保温板。1.4超低能耗新增施工内容1.4.1屋面工程增加保温板间的缝隙处理（挤塑聚苯乙烯泡沫塑料板缝的处理），女儿墙保温层（保温层连续，并与防水层能有效黏结），水落口、女儿墙压顶盖板、屋顶设备基础与避雷带等部位的断热桥处理（女儿墙，水落口），穿越屋面管线的断热桥和气密处理（通气管），屋顶变形缝、屋面上人孔、屋面采光顶翻沿及屋脊等凸出屋面部位防水做法及保温做法。1.4.2地面工程增加保温板间的缝隙处理，隔墙底部、设备基础、竖向承重构件等部位的断热桥处理，穿越地面管线的断热桥和气密性处理1.4.3暖通空调工程需要增加空调保温层及防潮层（新风机组），绝热衬垫等。1.4.4建筑气密性工程增加内容有外墙孔洞密封处理（机电系统管道），现浇墙与预制墙体结构交界部位（超薄绝热板现浇墙与夹心保温预制墙体），墙体上内嵌安装开关、插座、表箱等设备或有管线穿过部位气密性处理措施（电气开关，插座，表箱）。1.4.5墙体工程增加保温板间的缝隙处理（挤塑聚苯乙烯泡沫塑料内保温板缝、硅墨烯外保温板缝），锚栓、墙上连接件以及凸出墙面的构件等部位的断热桥处理（幕墙连接件、外窗连接件，机电管道固定支架等断热桥处理），穿越墙面管线的断热桥和气密处理（多联机、天氟地水系统、空气源热泵、新风机组，电气管道，燃气管道等机电设备的穿墙管线）。1.4.6幕墙门窗工程考虑幕墙与主体结构的连接固定及断热构造，幕墙与洞口、墙体接缝处的气密构造，门窗框与主体结构的连接固定及断热构造（外窗、阳台门），门窗周边与洞口、墙体接缝处的气密构造（外窗、阳台门）等。1.5施工过程及完工后需检测内容1）主体建筑施工后，门窗系统安装后、内外抹灰工程完成后，精装工程施工开始前，应当进行建筑系统的气密性检测。2）新风热回收装置性能检测应满足相关标准的要求。抽检量2 台。3）外墙保温系统应用材料、门窗系统等需满足高性能节能产品或绿色建材产品的要求，否则，材料检测需满足设计需求或相关规范规定。4）装饰工程完成后，应对室内空间进行检测，包含室内温度、湿度、热桥部位内表面温度、新风量、室内照度以确保室内舒适性。5）通过对围护结构主体部位传热系数检测对围护结构热工缺陷评估。6）应该由专业的第三方机构进行严格测试并出具检测报告。2超低能耗施工管理为了确保超低能耗建筑的施工质量，必须对所有相关人员进行专业培训。在开始实施之前，邀请管理人员和工区技术人员参观类似项目，以便更好地了解它的特点。本项目超低能耗建筑施工和质量控制严格按照GB50411一2 0 1 9 建筑节能工程施工质量验收规范，针对门窗系统的热桥，气密性等关键环节，组织制定了专门专项施工方案，确保施工的高效、安全、可靠。硅墨烯免拆模施工工艺流程为：立内模绑扎钢筋放置限位器安装硅墨烯保温板安装不锈钢保温钉方木加固。本项目先行联系了硅墨烯保温板厂家，先行施工交底，并在现场进行施工指导。样板先行，通过开展劳动竞赛，以样板施工作为比赛内容，分工区木工班组加速熟悉硅墨烯免拆模施工技术，并通过样板对班组进一步进行交底。同时严格要求分项工序间进行检验，上道分项工程检验合格后方可进行下道分项工程，并做好隐蔽分项工程的记录和录像资料。建筑主体施工结束，门窗安装完毕，门窗厂家应做相应的调试工作，在内外抹灰完成后，精装修施工开始前，应进行建筑气密性检测；空调通风等系统施工完成后，进行试运转和联合调试，且相关指标测试达到设计需求。2.1保温板损耗率处理技术措施先期施工中，由于保温板的尺寸规格比较单一造成施工过程中裁切损耗较大，后续通过下述措施优化：1）对各个墙面进行编号2）优先排大面整面、平整规则面，分块编号，大尺寸硅墨烯保温板采用现场制作专用切割平台，小尺寸硅墨烯建筑施工第4 5卷第8 期1561华立冲：超低能耗住宅外墙保温质量控制要点保温板采用1 2 英寸（锯片直径30 5mm）手持式切割机。3）转角部位尽量利用大面所剩余料。4）凸窗小尺寸板拼凑。5）剩余能利用的尺寸板，后面用。通过以上措施，材料损耗率由开始的1 5%降为实际损耗1 0%，后续考虑由保温板材厂家增加开模如拐角板，进一步降低损耗率。2.2平整度控制主要通过以下措施解决：1）限位器（在板缝位置处放置）。2）不锈钢保温钉5个/m，梅花形或方形布置。3）U 形卡扣，安装时阳角处先用阳角锚固件固定，板缝拼接处用钢筋扣，将相邻保温模板固定。4）背楞加固，方木间距为2 0 0 30 0 mm，方木压住不锈钢连接件。方木下一层延伸30 0 mm，保证墙面的垂直平整度。2.3防漏浆控制措施1）排板图先行：在综合考虑损耗的情况下，按建筑施工图绘制墙面、阴阳角、门窗洞口及节点排板图，尽量减少板缝以及小板的情况。2）保温板进场后，做好材料验收及成品保护，尽量采用叉车运输，避免吊运吊绳对硅墨烯整板的损坏；采用专用切割机具，保证厚9 0 mm的保温板一次切割到位，确保切割断面平整度，以达到密拼效果，板缝尽量控制在2 mm以内。3）首层接槎部位顶面平整度需符合要求，尤其是地下室外墙线外挑出地上主体外墙线情况，若不符合要求，保温板施工前，需将接槎部位平整度修补到位，否则会出现漏筋严重的情况，存在严重渗漏隐患；板缝过大位置需以发泡剂填塞到位。4）外墙穿墙套管预留在保温板上的开孔尺寸不宜过大，套管与保温板洞口间采用发泡剂填充到位。2.4结构淋水试验主体结构封顶后，随即组织按图进行螺杆洞封堵，封堵完成验收合格后，JGJ/T299一2 0 1 3建筑防水工程现场检测技术规范要求组织淋水试验，淋水设备设置、淋水压力符合规范要求，且项目要求逐层进行淋水，淋水持续时长不少于2 h。2.5保温板面层施工工艺保温板面层施工工艺流程为：基层墙面清理涂刷界面剂基层处理厚5mm找平修补砂浆施工厚5mm聚合物抗裂砂浆施工。其中，外墙基层处理基层重点处理要求包括：基层清理标准、阴阳角、门窗洞口、拼缝过大处网格布加强要求；PC层间灌浆缝防水处理要求；PC与现浇竖向缝隙处理要求等。施工过程中，施工单位需加强巡查和过程控制，严重控制每次施工厚度、网格搭接长度、抗裂砂浆平整度等。2.6门窗防水重点项本项目采用了节能塑木节能附框，需重点控制附框与结构之间的防水封堵。塞缝比较容易不密实，需重点加强塞缝质量控制及检查，经项目最终优化，附框下口进行斜坡处理，上口及左右两侧阴角做圆角
