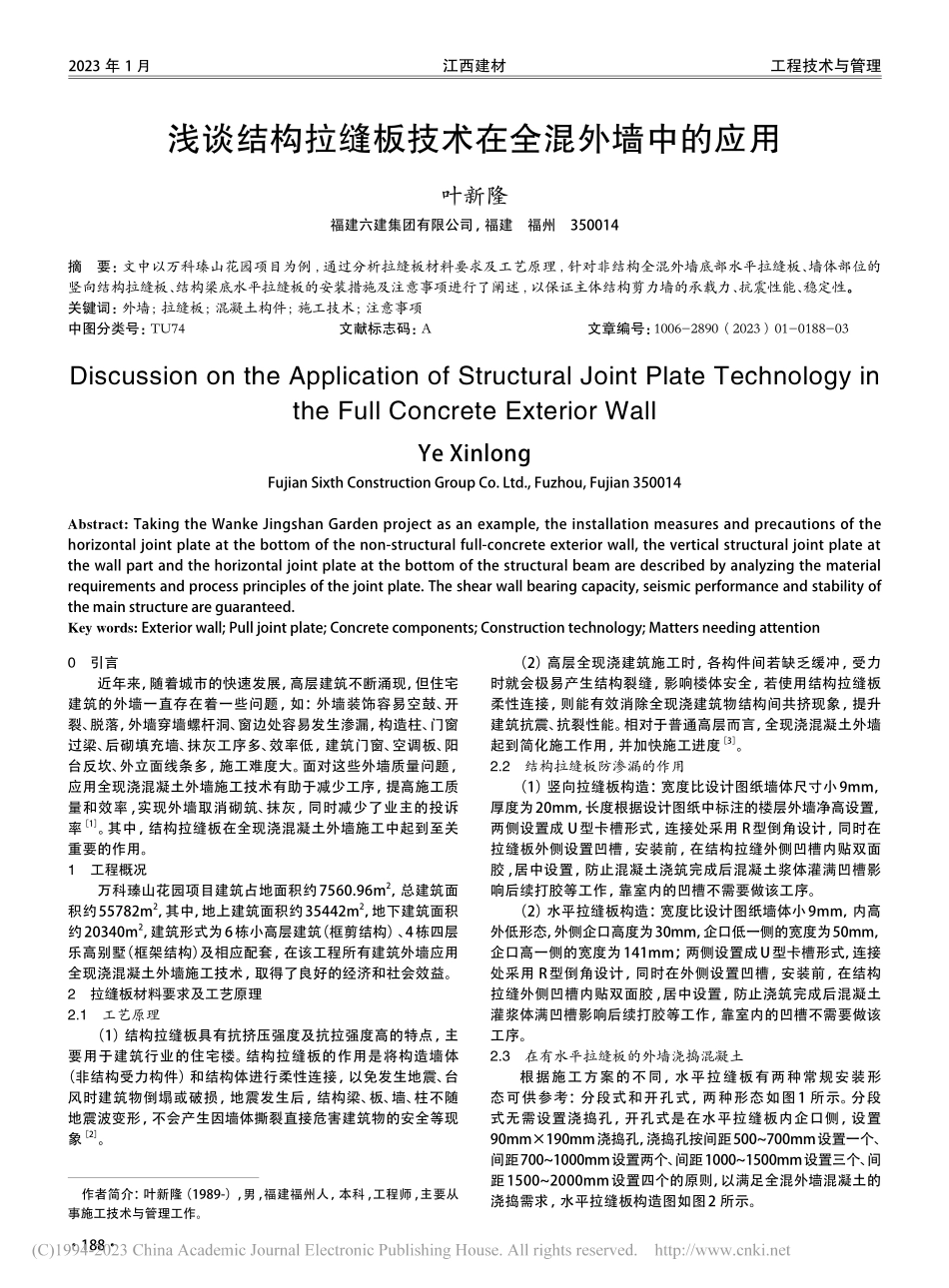

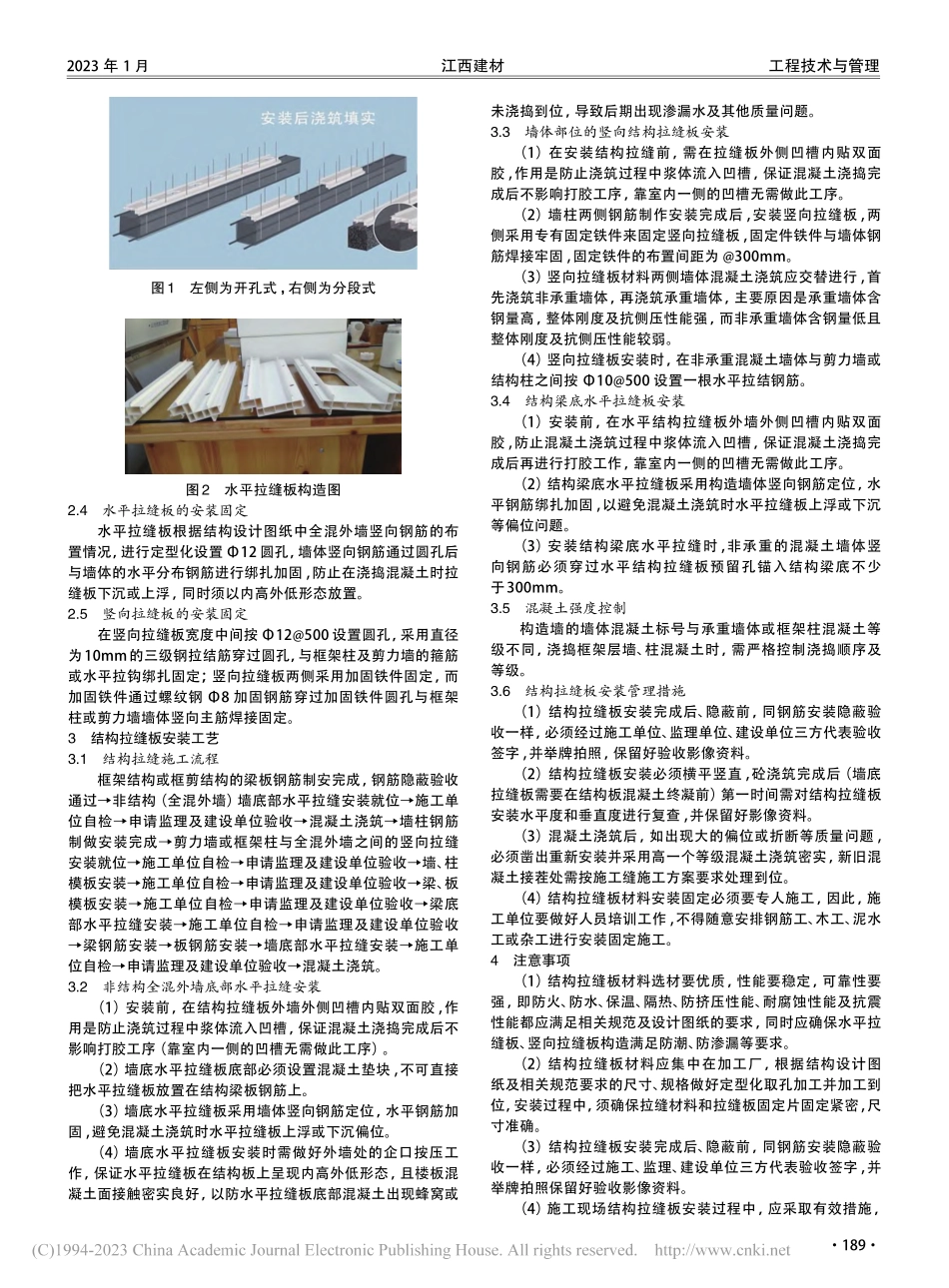

江西建材工程技术与管理1882023年1 月作者简介：叶新隆（1989-）,男,福建福州人，本科,工程师,主要从事施工技术与管理工作。0 引言近年来，随着城市的快速发展，高层建筑不断涌现，但住宅建筑的外墙一直存在着一些问题，如：外墙装饰容易空鼓、开裂、脱落，外墙穿墙螺杆洞、窗边处容易发生渗漏，构造柱、门窗过梁、后砌填充墙、抹灰工序多、效率低，建筑门窗、空调板、阳台反坎、外立面线条多，施工难度大。面对这些外墙质量问题，应用全现浇混凝土外墙施工技术有助于减少工序，提高施工质量和效率,实现外墙取消砌筑、抹灰，同时减少了业主的投诉率1。其中，结构拉缝板在全现浇混凝土外墙施工中起到至关重要的作用。1 工程概况万科瑧山花园项目建筑占地面积约7560.96m2，总建筑面积约55782m2，其中，地上建筑面积约35442m2，地下建筑面积约20340m2，建筑形式为6栋小高层建筑（框剪结构）、4栋四层乐高别墅（框架结构）及相应配套，在该工程所有建筑外墙应用全现浇混凝土外墙施工技术，取得了良好的经济和社会效益。2 拉缝板材料要求及工艺原理2.1 工艺原理（1）结构拉缝板具有抗挤压强度及抗拉强度高的特点，主要用于建筑行业的住宅楼。结构拉缝板的作用是将构造墙体（非结构受力构件）和结构体进行柔性连接，以免发生地震、台风时建筑物倒塌或破损，地震发生后，结构梁、板、墙、柱不随地震波变形，不会产生因墙体撕裂直接危害建筑物的安全等现象2。（2）高层全现浇建筑施工时，各构件间若缺乏缓冲，受力时就会极易产生结构裂缝，影响楼体安全，若使用结构拉缝板柔性连接，则能有效消除全现浇建筑物结构间共挤现象，提升建筑抗震、抗裂性能。相对于普通高层而言，全现浇混凝土外墙起到简化施工作用，并加快施工进度3。2.2 结构拉缝板防渗漏的作用（1）竖向拉缝板构造：宽度比设计图纸墙体尺寸小9mm，厚度为20mm，长度根据设计图纸中标注的楼层外墙净高设置，两侧设置成 U型卡槽形式，连接处采用 R型倒角设计，同时在拉缝板外侧设置凹槽，安装前，在结构拉缝外侧凹槽内贴双面胶,居中设置，防止混凝土浇筑完成后混凝土浆体灌满凹槽影响后续打胶等工作，靠室内的凹槽不需要做该工序。（2）水平拉缝板构造：宽度比设计图纸墙体小9mm，内高外低形态，外侧企口高度为30mm，企口低一侧的宽度为50mm，企口高一侧的宽度为141mm；两侧设置成U型卡槽形式，连接处采用 R型倒角设计，同时在外侧设置凹槽，安装前，在结构拉缝外侧凹槽内贴双面胶,居中设置，防止浇筑完成后混凝土灌浆体满凹槽影响后续打胶等工作，靠室内的凹槽不需要做该工序。2.3 在有水平拉缝板的外墙浇捣混凝土根据施工方案的不同，水平拉缝板有两种常规安装形态可供参考：分段式和开孔式，两种形态如图1 所示。分段式无需设置浇捣孔，开孔式是在水平拉缝板内企口侧，设置90mm190mm浇捣孔，浇捣孔按间距500700mm设置一个、间距7001000mm设置两个、间距10001500mm设置三个、间距15002000mm设置四个的原则，以满足全混外墙混凝土的浇捣需求，水平拉缝板构造图如图2 所示。浅谈结构拉缝板技术在全混外墙中的应用叶新隆福建六建集团有限公司，福建 福州 350014摘 要：文中以万科瑧山花园项目为例，通过分析拉缝板材料要求及工艺原理，针对非结构全混外墙底部水平拉缝板、墙体部位的竖向结构拉缝板、结构梁底水平拉缝板的安装措施及注意事项进行了阐述，以保证主体结构剪力墙的承载力、抗震性能、稳定性。关键词：外墙；拉缝板；混凝土构件；施工技术；注意事项中图分类号：TU74文献标志码：A文章编号：1006-2890（2023）01-0188-03Discussion on the Application of Structural Joint Plate Technology in the Full Concrete Exterior WallYe XinlongFujian Sixth Construction Group Co.Ltd.,Fuzhou,Fujian 350014Abstract:Taking the Wanke Jingshan Garden project as an example,the installation measures and precautions of the horizontal joint plate at the bottom of the non-structural full-concrete exterior wall,the vertical structural joint plate at the wall part and the horizontal joint plate at the bottom of the structural beam are described by analyzing the material requirements and process principles of the joint plate.The shear wall bearing capacity,seismic performance and stability of the main structure are guaranteed.Key words:Exterior wall;Pull joint plate;Concrete components;Construction technology;Matters needing attention江西建材工程技术与管理1892023年1 月图1 左侧为开孔式，右侧为分段式图2 水平拉缝板构造图2.4 水平拉缝板的安装固定水平拉缝板根据结构设计图纸中全混外墙竖向钢筋的布置情况，进行定型化设置12 圆孔，墙体竖向钢筋通过圆孔后与墙体的水平分布钢筋进行绑扎加固,防止在浇捣混凝土时拉缝板下沉或上浮，同时须以内高外低形态放置。2.5 竖向拉缝板的安装固定在竖向拉缝板宽度中间按 12500 设置圆孔，采用直径为10mm的三级钢拉结筋穿过圆孔，与框架柱及剪力墙的箍筋或水平拉钩绑扎固定；竖向拉缝板两侧采用加固铁件固定，而加固铁件通过螺纹钢 8 加固钢筋穿过加固铁件圆孔与框架柱或剪力墙墙体竖向主筋焊接固定。3 结构拉缝板安装工艺3.1 结构拉缝施工流程框架结构或框剪结构的梁板钢筋制安完成，钢筋隐蔽验收通过非结构（全混外墙）墙底部水平拉缝安装就位施工单位自检申请监理及建设单位验收混凝土浇筑墙柱钢筋制做安装完成剪力墙或框架柱与全混外墙之间的竖向拉缝安装就位施工单位自检申请监理及建设单位验收墙、柱模板安装施工单位自检申请监理及建设单位验收梁、板模板安装施工单位自检申请监理及建设单位验收梁底部水平拉缝安装施工单位自检申请监理及建设单位验收梁钢筋安装板钢筋安装墙底部水平拉缝安装施工单位自检申请监理及建设单位验收混凝土浇筑。3.2 非结构全混外墙底部水平拉缝安装（1）安装前，在结构拉缝板外墙外侧凹槽内贴双面胶,作用是防止浇筑过程中浆体流入凹槽，保证混凝土浇捣完成后不影响打胶工序（靠室内一侧的凹槽无需做此工序）。（2）墙底水平拉缝板底部必须设置混凝土垫块,不可直接把水平拉缝板放置在结构梁板钢筋上。（3）墙底水平拉缝板采用墙体竖向钢筋定位，水平钢筋加固,避免混凝土浇筑时水平拉缝板上浮或下沉偏位。（4）墙底水平拉缝板安装时需做好外墙处的企口按压工作，保证水平拉缝板在结构板上呈现内高外低形态，且楼板混凝土面接触密实良好，以防水平拉缝板底部混凝土出现蜂窝或未浇捣到位，导致后期出现渗漏水及其他质量问题。3.3 墙体部位的竖向结构拉缝板安装（1）在安装结构拉缝前，需在拉缝板外侧凹槽内贴双面胶,作用是防止浇筑过程中浆体流入凹槽，保证混凝土浇捣完成后不影响打胶工序，靠室内一侧的凹槽无需做此工序。（2）墙柱两侧钢筋制作安装完成后,安装竖向拉缝板,两侧采用专有固定铁件来固定竖向拉缝板,固定件铁件与墙体钢筋焊接牢固,固定铁件的布置间距为 300mm。（3）竖向拉缝板材料两侧墙体混凝土浇筑应交替进行,首先浇筑非承重墙体，再浇筑承重墙体，主要原因是承重墙体含钢量高，整体刚度及抗侧压性能强，而非承重墙体含钢量低且整体刚度及抗侧压性能较弱。（4）竖向拉缝板安装时，在非承重混凝土墙体与剪力墙或结构柱之间按 10500 设置一根水平拉结钢筋。3.4 结构梁底水平拉缝板安装（1）安装前，在水平结构拉缝板外墙外侧凹槽内贴双面胶,防止混凝土浇筑过程中浆体流入凹槽，保证混凝土浇捣完成后再进行打胶工作，靠室内一侧的凹槽无需做此工序。（2）结构梁底水平拉缝板采用构造墙体竖向钢筋定位，水平钢筋绑扎加固,以避免混凝土浇筑时水平拉缝板上浮或下沉等偏位问题。（3）安装结构梁底水平拉缝时,非承重的混凝土墙体竖向钢筋必须穿过水平结构拉缝板预留孔锚入结构梁底不少于300mm。3.5 混凝土强度控制构造墙的墙体混凝土标号与承重墙体或框架柱混凝土等级不同，浇捣框架层墙、柱混凝土时，需严格控制浇捣顺序及等级。3.6 结构拉缝板安装管理措施（1）结构拉缝板安装完成后、隐蔽前，同钢筋安装隐蔽验收一样，必须经过施工单位、监理单位、建设单位三方代表验收签字,并举牌拍照，保留好验收影像资料。（2）结构拉缝板安装必须横平竖直,砼浇筑完成后（墙底拉缝板需要在结构板混凝土终凝前）第一时间需对结构拉缝板安装水平度和垂直度进行复查,并保留好影像资料。（3）混凝土浇筑后，如出现大的偏位或折断等质量问题,必须凿出重新安装并采用高一个等级混凝土浇筑密实，新旧混凝土接茬处需按施工缝施工方案要求处理到位。（4）结构拉缝板材料安装固定必须要专人施工，因此，施工单位要做好人员培训工作,不得随意安排钢筋工、木工、泥水工或杂工进行安装固定施工。4 注意事项（1）结构拉缝板材料选材要优质，性能要稳定，可靠性要强，即防火、防水、保温、隔热、防挤压性能、耐腐蚀性能及抗震性能都应满足相关规范及设计图纸的要求，同时应确保水平拉缝板、竖向拉缝板构造满足防潮、防渗漏等要求。（2）结构拉缝板材料应集中在加工厂，根据结构设计图纸及相关规范要求的尺寸、规格做好定型化取孔加工并加工到位，安装过程中，须确保拉缝材料和拉缝板固定片固定紧密,尺寸准确。（3）结构拉缝板安装完成后、隐蔽前，同钢筋安装隐蔽验收一样，必须经过施工、监理、建设单位三方代表验收签字,并举牌拍照保留好验收影像资料。（4）施工现场结构拉缝板安装过程中，应采取有效措施，江西建材工程技术与管理1902023年1 月确保安装位置准确、牢固，必须横平竖直,防止结构拉缝材料偏位、倾斜、变形及破坏；砼浇筑完成后（墙底拉缝板需要在结构板混凝土终凝前）第一时间需对结构拉缝板安装水平度和垂直度进行复查,并保留好影像资料。（5）控制好钢筋尺寸及保护层垫块数量及厚度,做好事前控制，避免因钢筋偏位过大而造成竖向拉缝板移位。（6）浇筑混凝土时，因结构墙柱的混凝土等级与非结构的混凝土等级不同，需做好混凝土浇筑方案；管理人员及班组长需对现场工人做好浇捣交底及跟踪管理，即事前控制、事中控制；混凝土浇筑后，如出现大的偏位或折断等质量问题,必须凿出重新安装并采用高一个等级混凝土浇筑密实，新旧混凝土接茬处需按施工缝方案要求处理到位。5 结语综上所述，万科瑧山花园项目所采用的全现浇混凝土外墙施工技术应用范围广、绿色环保，而结构拉缝板在全现浇混凝土外墙施工中起到至关重要的作用。使用结构拉缝板浇筑一体成型，不仅提高了建筑安全性，还能节省砌筑、抹灰等工序支出，切实节约项目资金，有效缩短项目施工工期。实践证明，该技术具有先进、安全可靠、快捷经济等优点，值得推广应用。参考文献 1 刘晓利.关于混凝土结构与填充墙间的裂缝防治施工J.经济技术协作信息，2018（11）：56.2 黄林杰，周臻.带填充墙自复位预应力混凝土框架结构的抗震性能分析J.工程力学，2018，35（10）：165-174.3 金昊贵，李鸿晶，孙广俊.地震作用下钢筋混凝土框架-填充墙相互作用分析J.地震工程与
