嵌入式光纤传感器对碳纤维层合板弯曲性能的影响_胡宇博.pdf

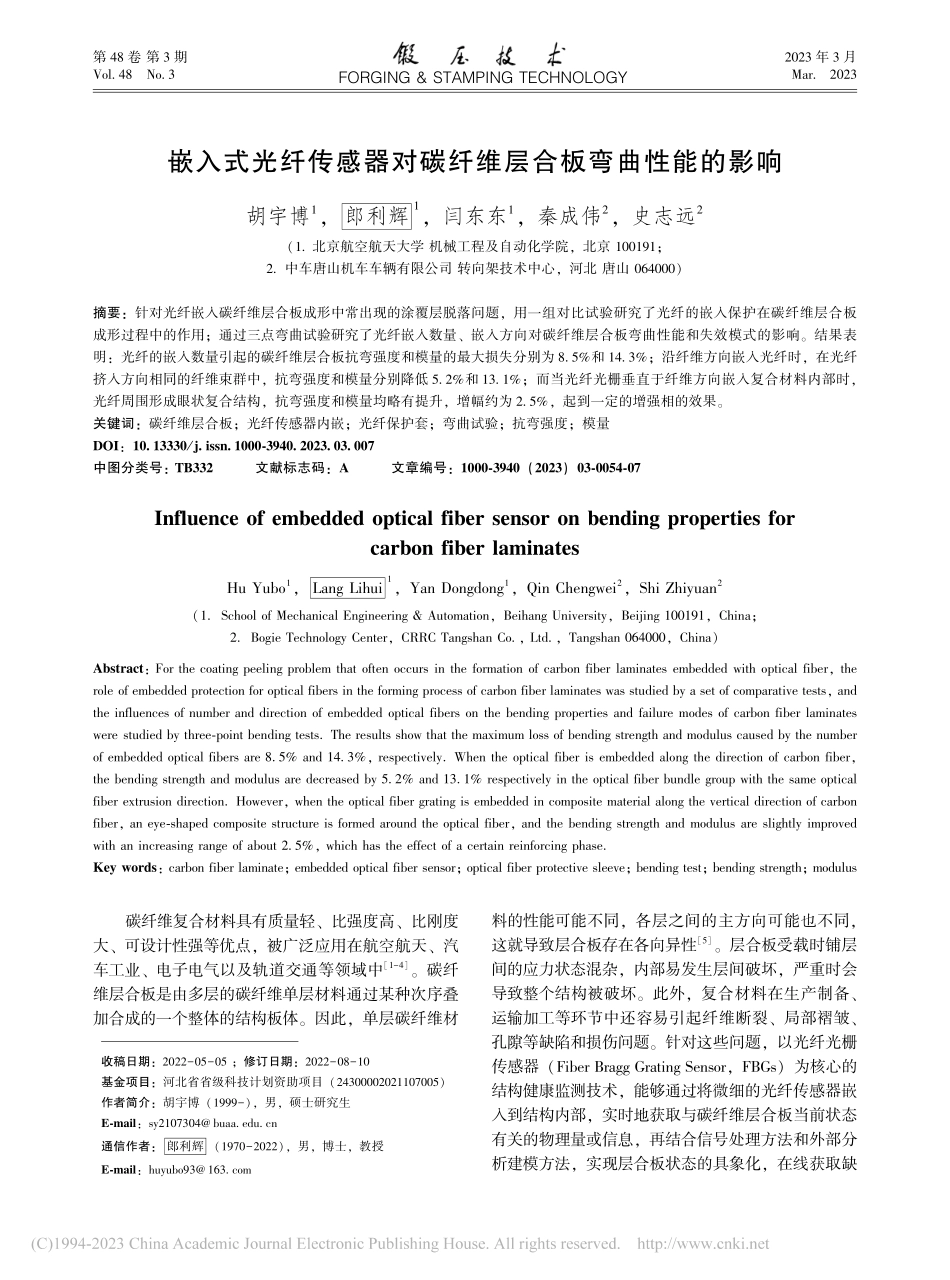

第 48 卷 第 3 期Vol.48 No.3FORGING&STAMPING TECHNOLOGY 2023 年 3 月Mar.2023嵌入式光纤传感器对碳纤维层合板弯曲性能的影响胡宇博1,郎利辉1,闫东东1,秦成伟2,史志远2(1.北京航空航天大学 机械工程及自动化学院,北京 100191;2.中车唐山机车车辆有限公司 转向架技术中心,河北 唐山 064000)摘要:针对光纤嵌入碳纤维层合板成形中常出现的涂覆层脱落问题,用一组对比试验研究了光纤的嵌入保护在碳纤维层合板成形过程中的作用;通过三点弯曲试验研究了光纤嵌入数量、嵌入方向对碳纤维层合板弯曲性能和失效模式的影响。结果表明:光纤的嵌入数量引起的碳纤维层合板抗弯强度和模量的最大损失分别为 8.5%和 14.3%;沿纤维方向嵌入光纤时,在光纤挤入方向相同的纤维束群中,抗弯强度和模量分别降低 5.2%和 13.1%;而当光纤光栅垂直于纤维方向嵌入复合材料内部时,光纤周围形成眼状复合结构,抗弯强度和模量均略有提升,增幅约为 2.5%,起到一定的增强相的效果。关键词:碳纤维层合板;光纤传感器内嵌;光纤保护套;弯曲试验;抗弯强度;模量DOI:10.13330/j.issn.1000-3940.2023.03.007中图分类号:TB332 文献标志码:A 文章编号:1000-3940(2023)03-0054-07Influence of embedded optical fiber sensor on bending properties for carbon fiber laminatesHu Yubo1,Lang Lihui1,Yan Dongdong1,Qin Chengwei2,Shi Zhiyuan2(1.School of Mechanical Engineering&Automation,Beihang University,Beijing 100191,China;2.Bogie Technology Center,CRRC Tangshan Co.,Ltd.,Tangshan 064000,China)Abstract:For the coating peeling problem that often occurs in the formation of carbon fiber laminates embedded with optical fiber,the role of embedded protection for optical fibers in the forming process of carbon fiber laminates was studied by a set of comparative tests,and the influences of number and direction of embedded optical fibers on the bending properties and failure modes of carbon fiber laminates were studied by three-point bending tests.The results show that the maximum loss of bending strength and modulus caused by the number of embedded optical fibers are 8.5%and 14.3%,respectively.When the optical fiber is embedded along the direction of carbon fiber,the bending strength and modulus are decreased by 5.2%and 13.1%respectively in the optical fiber bundle group with the same optical fiber extrusion direction.However,when the optical fiber grating is embedded in composite material along the vertical direction of carbon fiber,an eye-shaped composite structure is formed around the optical fiber,and the bending strength and modulus are slightly improved with an increasing range of about 2.5%,which has the effect of a certain reinforcing phase.Key words:carbon fiber laminate;embedded optical fiber sensor;optical fiber protective sleeve;bending test;bending strength;modulus 收稿日期:2022-05-05;修订日期:2022-08-10基金项目:河北省省级科技计划资助项目(24300002021107005)作者简介:胡宇博(1999-),男,硕士研究生E-mail:sy2107304 通信作者:郎利辉(1970-2022),男,博士,教授E-mail:huyubo93 碳纤维复合材料具有质量轻、比强度高、比刚度大、可设计性强等优点,被广泛应用在航空航天、汽车工业、电子电气以及轨道交通等领域中1-4。碳纤维层合板是由多层的碳纤维单层材料通过某种次序叠加合成的一个整体的结构板体。因此,单层碳纤维材料的性能可能不同,各层之间的主方向可能也不同,这就导致层合板存在各向异性5。层合板受载时铺层间的应力状态混杂,内部易发生层间破坏,严重时会导致整个结构被破坏。此外,复合材料在生产制备、运输加工等环节中还容易引起纤维断裂、局部褶皱、孔隙等缺陷和损伤问题。针对这些问题,以光纤光栅传感器(Fiber Bragg Grating Sensor,FBGs)为核心的结构健康监测技术,能够通过将微细的光纤传感器嵌入到结构内部,实时地获取与碳纤维层合板当前状态有关的物理量或信息,再结合信号处理方法和外部分析建模方法,实现层合板状态的具象化,在线获取缺陷和损伤等相关信息6-7。Shivakumar K8对光纤传感器嵌入复合材料层合板进行了系统研究,提出了光纤嵌入产生的眼状结构,试验结果表明,纤维增强复合材料中嵌入光纤传感器会引起树脂腔和光纤周围增强纤维的几何扰动,导致抗压强度降低 40%,拉伸强度损失约10%。Sahir Masmoudi 等9对嵌入压电传感器和未嵌入传感器的复合材料试件分别进行拉伸、静力和疲劳加载,结果表明,异质微细传感器对材料力学性能的影响几乎可以忽略不计。Hadzic R 等10通过对嵌入光纤传感器的复合材料进行拉伸和压缩试验,发现嵌入光纤传感器后的材料强度较未嵌入光纤时明显降低。谢怀勤等11对碳纤维复合材料中嵌入光纤后的弯曲性能进行了试验研究,分析的影响参数包括光纤直径大小、光纤嵌入方向以及嵌入的光纤体积含量等。孟庆平等12在碳纤维复合材料内部嵌入光纤光栅传感器,研究了嵌入光纤光栅传感器后碳纤维复合材料的结构强度变化及光纤光栅的信号传递率,试验结果表明,碳纤维复合材料埋入光纤光栅传感器前后的结构强度变化率小于 10%。碳纤维层合板的弯曲性能在航空飞行器翼面结构、车辆轻量结构件中均为重要的设计参数13。特种环境下,复杂的弯曲载荷也往往是结构产生破坏的根本原因14。针对光纤嵌入所产生的性能影响,国内外研究团队多数关注了复合材料的拉伸和压缩性能,对弯曲性能的理论和试验研究相对较少。因此,本文通过三点弯曲试验研究了嵌入式光纤传感器的数量和嵌入方向对碳纤维层合板的弯曲强度、模量以及失效模式的影响,验证了光纤结构健康监测技术应用在碳纤维层合板构件上的可行性,对光纤嵌入式智能复合材料的工程化应用具有一定的指导意义。此外,根据成形工艺过程中出现的光纤破损现象,设计有光纤出口保护套,有效提高了光纤传感器的鲁棒性和耐久性。1 试验与试样制备1.1 材料与试样设计参照 GB/T 1449200515设计了如图 1 所示的弯曲试样,使用 T700 碳纤维单向布和 IN2 导流环氧树脂制成,铺层顺序为 02/90/0s(其中下标 2 表示 0铺层重复2 次,下标 s 表示对称),层数为 8 层。图 1 中的光纤光栅传感器,是利用掺杂光纤的光致折射率的变化特性,采用特殊工艺使得光纤纤芯的折射率发生周期变化而制成的反射型光纤无源传感器件,其实物图如图2 所示。图 1 弯曲试样尺寸Fig.1 Bending specimen sizes图 2 光纤光栅传感器Fig.2 Fiber bragg grating sensor在达到相同测试效果的前提下,为避免试验产生不必要的成本和消耗,此次试验中采用普通裸光纤来代替光纤光栅传感器,嵌入到碳纤维层合板中进行弯曲试验。光纤以预铺贴的形式安装在干纤维布的中间层,再通过真空导流的方式将整个试件浸润树脂,并在真空压力下最终成形,如图 3 所示。试验方案的设计主要围绕试样设计而展开,共设计了 4 种类型的试样进行性能对比试验,分别探究光纤嵌入数量、嵌入方向对层合板弯曲性能的影响。此外,在初步制样环节中发现,裸光纤直接嵌入到层合板内时,成形过程中的真空压力会使真空袋在层合板边界处被挤压,导致悬于空中的裸露光纤受变形挤压,容易发生断裂。因此,FBGs 在嵌入式测量中通常还要在光纤的出口端添加保护层,以确保FBGs 在监测工作中有良好的服役表现16。为验证保护层在弯曲试验中的作用,另设计了 1 组含有保护层的试样作对比试验。试验方案具体如表 1所示。图 3 光纤预铺贴Fig.3 Pre-laying of optical fiber 55第 3 期胡宇博等:嵌入式光纤传感器对碳纤维层合板弯曲性能的影响 表 1 设计的试验方案Table 1 Designed test schemes嵌入光纤数量嵌入方向/()试验组标记每组试样数量10OF1LEN5190OF1WID5290OF2WID520OF2LEN520OF-CL5BLANK5其中,“试验组标记”说明如下:光纤(Optic Fiber)记为“OF”;定义嵌入方向 0为与纤维方向平行的角度,即弯曲试样长度方向,记为“LEN”;定义嵌入方向 90为与纤维方向垂直的角度,即弯曲试样宽度方向,记为“WID”;保护层(Cover Layer)记为“CL”;未嵌入任何光纤的对照组试样记为“BLANK”。需要指出的是,所有嵌入光纤的试样,光纤均位于中间层,即铺层顺序为 02/90/0/OF/0/90/02。1.2 三点弯曲试验完成试样的制备后,采用 CTM100G 微机控制高温万能材料试验机对试验组进行弯曲试验。试验在 GB/T 1449200515中要求的试验条件下进行,采用无约束支撑,通过三点弯曲以恒定的压缩加载速率使试样破坏,如图 4 所示。在整个过程中,测量施加在样件上的载荷和试样的挠度,确定弯曲强度、弯曲弹性模量以及弯曲应力与应变的关系。样件厚度为(2 0.1)mm,跨 距 为 45 mm,加 载 速 率 为1 mmmin-1,当弯曲载荷骤降超过 20%时即认为试样发生失效,加载终止,卸载,单次试验结束。图 4 三点弯曲试验Fig.4 Three-point bending test2 试验结果及分析2.1 光纤保护光纤一般由 3 层物质组成:纤芯、包层、涂覆层。通常纤芯由折射率比周围包层略高的光学材料制成,主要作用是传导光线,使光纤以特定角度到达与包层的界面处时能够实现全反射,从而保证光线在纤芯内部的传递。包层的主要成分为
