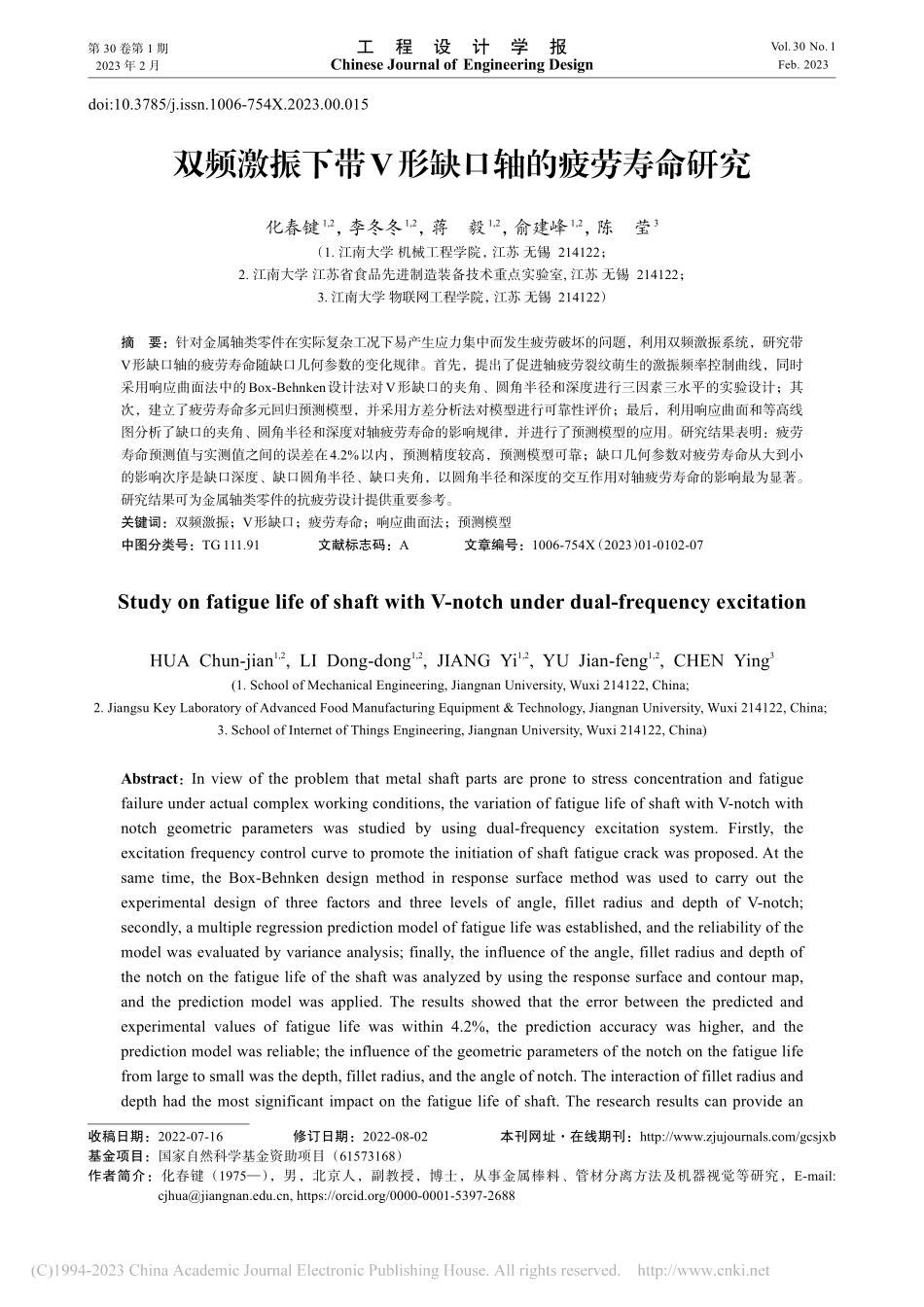

第 30 卷第 1 期2023 年 2 月 工程设计学报 Chinese Journal of Engineering DesignVol.30 No.1Feb.2023双频激振下带V形缺口轴的疲劳寿命研究化春键1,2，李冬冬1,2，蒋毅1,2，俞建峰1,2，陈莹3（1.江南大学 机械工程学院，江苏 无锡 214122；2.江南大学 江苏省食品先进制造装备技术重点实验室,江苏 无锡 214122；3.江南大学 物联网工程学院，江苏 无锡 214122）摘 要：针对金属轴类零件在实际复杂工况下易产生应力集中而发生疲劳破坏的问题，利用双频激振系统，研究带V形缺口轴的疲劳寿命随缺口几何参数的变化规律。首先，提出了促进轴疲劳裂纹萌生的激振频率控制曲线，同时采用响应曲面法中的Box-Behnken设计法对V形缺口的夹角、圆角半径和深度进行三因素三水平的实验设计；其次，建立了疲劳寿命多元回归预测模型，并采用方差分析法对模型进行可靠性评价；最后，利用响应曲面和等高线图分析了缺口的夹角、圆角半径和深度对轴疲劳寿命的影响规律，并进行了预测模型的应用。研究结果表明：疲劳寿命预测值与实测值之间的误差在4.2%以内，预测精度较高，预测模型可靠；缺口几何参数对疲劳寿命从大到小的影响次序是缺口深度、缺口圆角半径、缺口夹角，以圆角半径和深度的交互作用对轴疲劳寿命的影响最为显著。研究结果可为金属轴类零件的抗疲劳设计提供重要参考。关键词：双频激振；V形缺口；疲劳寿命；响应曲面法；预测模型中图分类号：TG 111.91 文献标志码：A 文章编号：1006-754X（2023）01-0102-07Study on fatigue life of shaft with V-notch under dual-frequency excitationHUA Chun-jian1,2,LI Dong-dong1,2,JIANG Yi1,2,YU Jian-feng1,2,CHEN Ying3(1.School of Mechanical Engineering,Jiangnan University,Wuxi 214122,China;2.Jiangsu Key Laboratory of Advanced Food Manufacturing Equipment&Technology,Jiangnan University,Wuxi 214122,China;3.School of Internet of Things Engineering,Jiangnan University,Wuxi 214122,China)Abstract：In view of the problem that metal shaft parts are prone to stress concentration and fatigue failure under actual complex working conditions,the variation of fatigue life of shaft with V-notch with notch geometric parameters was studied by using dual-frequency excitation system.Firstly,the excitation frequency control curve to promote the initiation of shaft fatigue crack was proposed.At the same time,the Box-Behnken design method in response surface method was used to carry out the experimental design of three factors and three levels of angle,fillet radius and depth of V-notch;secondly,a multiple regression prediction model of fatigue life was established,and the reliability of the model was evaluated by variance analysis;finally,the influence of the angle,fillet radius and depth of the notch on the fatigue life of the shaft was analyzed by using the response surface and contour map,and the prediction model was applied.The results showed that the error between the predicted and experimental values of fatigue life was within 4.2%,the prediction accuracy was higher,and the prediction model was reliable;the influence of the geometric parameters of the notch on the fatigue life from large to small was the depth,fillet radius,and the angle of notch.The interaction of fillet radius and depth had the most significant impact on the fatigue life of shaft.The research results can provide an doi:10.3785/j.issn.1006-754X.2023.00.015收稿日期：2022-07-16 修订日期：2022-08-02本刊网址在线期刊：http:/ 1 期化春键，等：双频激振下带V形缺口轴的疲劳寿命研究important reference for the anti-fatigue design of metal shaft parts.Key words：dual-frequency excitation;V-notch;fatigue life;response surface method;prediction model随着中国制造业的高速发展，金属轴类零件的需求量逐年增多，且对其质量要求越来越高1。轴类零件在服役过程中主要承受扭矩、弯曲应力以及冲击载荷的作用，容易引发疲劳问题2-4，严重时其内部会萌生疲劳裂纹甚至发生疲劳断裂，进而造成工业事故。据统计，高达60%以上的金属轴类零件的失效源于疲劳破坏5。因此，许多学者对金属轴类零件的疲劳问题展开了理论和实验研究。李有堂等6采用有限元软件分析了U形切口轴在扭转载荷作用下的疲劳寿命；张立军等7利用应力集中系数公式提出了在横幅载荷作用下棒料V形槽尖端裂纹寿命的数学表达式；李德勇等8采用名义应力法进行了缺口件振动疲劳寿命的分析与预测；赵升吨等9应用低应力疲劳裂纹可控式精密分离技术对金属棒、管材进行精密下料；Zhang等10提出了对棒料裂纹萌生和扩展阶段进行分段处理的方法，获得了高质量的断面变频加载曲线；胡海涛等11在不同激振频率下对2024铝合金悬臂梁进行了振动疲劳寿命的测试。可以看到，目前已有的研究大多是对金属轴类零件施加单频载荷来探究其对金属轴疲劳裂纹产生及寿命的影响。然而，金属轴类零件实际的工作环境是复杂多样的，仅采用单一类型的载荷进行实验不能真实反映金属轴在实际服役载荷环境中的疲劳过程12，也不能准确预测轴类零件的疲劳寿命。因此，作者基于响应曲面法13，利用双频激振系统14进行实验设计，研究7A09铝合金轴 V 形缺口的几何参数对其疲劳寿命的影响规律；建立7A09铝合金轴疲劳寿命与V形缺口几何参数之间的二阶回归模型，并检验模型的准确性。1 双频激振系统的工作原理 作者自主研发了双频激振系统，如图1所示。双频激振载荷由大、小变频电机带动2组偏心机构产生，每组偏心机构中偏心机构的运转情况相同，使得产生的2组激振力在竖直方向均完全抵消，在水平方向叠加而产生双频激振力15。被夹具夹持的轴在双频激振力作用下，由于应力集中16，在缺口底部萌生、扩展疲劳裂纹，进而发生疲劳断裂现象。带V形缺口轴的双频激振模型如图2所示。2 疲劳破坏实验设计 选用在工业领域广泛使用的7A09铝合金作为带V形缺口轴的材料，对其预制了若干不同几何参数的V形缺口。其几何参数如图3所示。图中：b为轴的半径；为缺口夹角；r为缺口圆角半径；d为缺口深度。已有研究表明，同时施加恒频的高频载荷和递减的低频载荷会加快带V形缺口轴表面裂纹的萌生17。采用的激振频率控制曲线如图4所示。实验中，取高频振动频率fh=25 Hz，低振动频率fl=012 Hz。在双频加载过程中，轴的振幅由加速度传感器、压电传感器实时采集，并通过LMS SCADAS多功能数据采集系统输出。采 用 响 应 曲 面 法 中 的 Box-Behnken Design（BBD）设计法进行疲劳破坏实验三因素三水平设计。疲劳破坏实验三因素三水平设置如表1所示。缺口轴的疲劳寿命可通过其激振过程中的振幅历程得到。缺口轴的振幅历程如图5所示。缺口轴的振幅A在电机启动过程中逐渐增大，在达到某一极值后开始在一定范围内波动，随后在m时刻振幅达到最大值，最终在n时刻出现疲劳断裂的现象。图1双频激振系统Fig.1Dual-frequency excitation system图2带V形缺口轴的双频激振模型Fig.2Double-frequency excitation model of shaft with V-notch 103工程设计学报第 30 卷 为了减小实验随机误差，以3次测量结果的平均值作为该组参数下的疲劳寿命。疲劳破坏实验结果如表2所示。表中y为疲劳寿命。3 疲劳寿命预测模型的建立及分析 3.1回归模型建立为了得到V形缺口的几何参数对轴疲劳寿命的影响规律，构建曲面响应法中目标函数与影响因子之间的二阶数学预测模型18，如式(1)所示。Y(x)=a0+i=13aixi+i=13j=i+13aijxixj+i=13aixi2+e (1)式中：Y()x为疲劳寿命预测值；x1、x2、x3分别为、r、d；a0、ai、aij、aii均为模型系数；e为误差。采用Design-Expert 12分析软件对实验数据进行非线性回归拟合，得到带V形缺口轴在双频激振下疲劳寿命多元二阶预测模型，如式(2)所示。Y(x)=21.2+0.775x1+2.41x2-3.56x3-0.675x1x2+0.025x1x3+0.55x2x3+1.92x21+1.7x22-2.5x23(2)3.2疲劳寿命预测模型的方差分析对疲劳寿命预测模型进行方差分析，结果如表3所示。其中p代表回归方程的显著性水平。选择置信度为95%，p0.01表示该因素的影响极显著，p0.05表示该因素的影响不显著。F为统计特征量，其值越大，表示所对应的影响因子对响应值的影响越显著。由表可知：预测模型的p0.05，表图3带V形缺口轴几何参数示意Fig.3Schematic of geometric parameters of shaft with V-notch图4激振频率控制曲线Fig.4Excitation frequency control curve表1疲劳破坏实验三因素三水平设置Table 1Setting of three factors and three levels of fatigue failure experiment水平-
