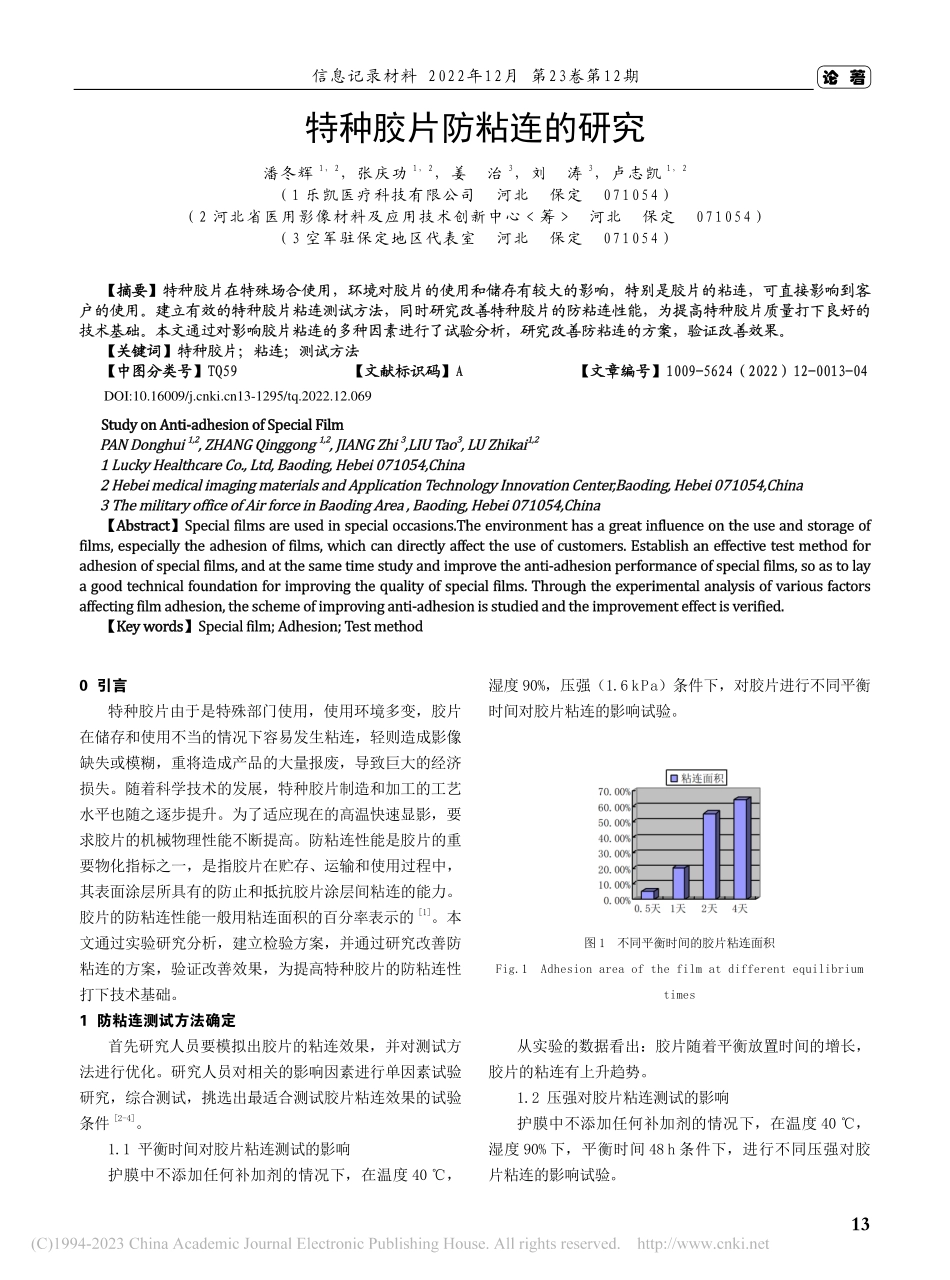

特种胶片防粘连的研究_潘冬辉.pdf

信息记录材料 2022年12月 第23卷第12期 13论 著0 引言特种胶片由于是特殊部门使用，使用环境多变，胶片在储存和使用不当的情况下容易发生粘连，轻则造成影像缺失或模糊，重将造成产品的大量报废，导致巨大的经济损失。随着科学技术的发展，特种胶片制造和加工的工艺水平也随之逐步提升。为了适应现在的高温快速显影，要求胶片的机械物理性能不断提高。防粘连性能是胶片的重要物化指标之一，是指胶片在贮存、运输和使用过程中，其表面涂层所具有的防止和抵抗胶片涂层间粘连的能力。胶片的防粘连性能一般用粘连面积的百分率表示的1。本文通过实验研究分析，建立检验方案，并通过研究改善防粘连的方案，验证改善效果，为提高特种胶片的防粘连性打下技术基础。1 防粘连测试方法确定首先研究人员要模拟出胶片的粘连效果，并对测试方法进行优化。研究人员对相关的影响因素进行单因素试验研究，综合测试，挑选出最适合测试胶片粘连效果的试验条件2-4。1.1 平衡时间对胶片粘连测试的影响护膜中不添加任何补加剂的情况下，在温度 40，湿度 90%，压强（1.6 kPa）条件下，对胶片进行不同平衡时间对胶片粘连的影响试验。图 1 不同平衡时间的胶片粘连面积Fig.1 Adhesion area of the film at different equilibrium times从实验的数据看出：胶片随着平衡放置时间的增长，胶片的粘连有上升趋势。1.2 压强对胶片粘连测试的影响护膜中不添加任何补加剂的情况下，在温度 40，湿度 90%下，平衡时间 48 h 条件下，进行不同压强对胶片粘连的影响试验。特种胶片防粘连的研究潘冬辉1，2，张庆功1，2，姜 治3，刘 涛3，卢志凯1，2（1 乐凯医疗科技有限公司 河北 保定 071054）（2 河北省医用影像材料及应用技术创新中心 河北 保定 071054）（3 空军驻保定地区代表室 河北 保定 071054）【摘要】特种胶片在特殊场合使用，环境对胶片的使用和储存有较大的影响，特别是胶片的粘连，可直接影响到客户的使用。建立有效的特种胶片粘连测试方法，同时研究改善特种胶片的防粘连性能，为提高特种胶片质量打下良好的技术基础。本文通过对影响胶片粘连的多种因素进行了试验分析，研究改善防粘连的方案，验证改善效果。【关键词】特种胶片；粘连；测试方法【中图分类号】TQ59 【文献标识码】A 【文章编号】1009-5624（2022）12-0013-04Study on Anti-adhesion of Special FilmPAN Donghui 1,2,ZHANG Qinggong 1,2,JIANG Zhi 3,LIU Tao3,LU Zhikai1,21 Lucky Healthcare Co.,Ltd,Baoding,Hebei 071054,China2 Hebei medical imaging materials and Application Technology Innovation Center,Baoding,Hebei 071054,China3 The military office of Air force in Baoding Area,Baoding,Hebei 071054,China【Abstract】Special films are used in special occasions.The environment has a great influence on the use and storage of films,especially the adhesion of films,which can directly affect the use of customers.Establish an effective test method for adhesion of special films,and at the same time study and improve the anti-adhesion performance of special films,so as to lay a good technical foundation for improving the quality of special films.Through the experimental analysis of various factors affecting film adhesion,the scheme of improving anti-adhesion is studied and the improvement effect is verified.【Key words】Special film;Adhesion;Test methodDOI:10.16009/13-1295/tq.2022.12.069信息记录材料 2022年12月 第23卷第12期 14 论 著图 2 不同压强下胶片粘连面积Fig.2 Adhesion area of the film under different pressures从实验的数据看出：胶片随着压强变大，粘连面积有上升趋势，而在（1.6 3.2）kPa 范围内变化不明显。1.3 湿度对胶片粘连测试的影响护膜中不添加任何补加剂的情况下，在温度 40，压强（0.4 kPa），平衡时间 48 h 条件下，进行不同湿度对胶片粘连影响试验。图 3 不同湿度下胶片粘连面积Fig.3 Adhesion area of the film under different humidity从实验的数据看出：随着湿度的增长，胶片的粘连面积有上升趋势。在 80湿度以上，胶片粘连面积增长不明显。1.4 温度对胶片粘连测试的影响护膜中不添加任何补加剂的情况下，在湿度 90%，压强（0.4 kPa），平衡时间 48 h 条件下，进行不同温度对胶片粘连影响试验。图 4 不同温度下胶片粘连面积Fig.4 Adhesion area of the film at different temperatures从实验的数据看出：随着温度的增长，胶片的粘连面积有上升趋势。温度达到 50 以上，胶片粘连面积变化不明显。1.5 优化试验方案对特种胶片粘连效果进行综合评价。找出能够验证粘连效果最有效率的方法，即除平衡时间外最苛刻的试验条件：温度 50，压强（0.4 kPa），湿度 95%。再对平衡时间进行试验，确定最有效、效率高的试验方案。平衡时间 24 h 后，能够明显地比较出胶片粘连效果。同时对胶片性能进行测试。在高温高湿的条件下，时间过长，胶片的粘连过于严重，胶片性能测试困难，所以选取平衡时间为 24 h，既能够反映出胶片的粘连效果，又不影响胶片的性能测试。特种胶片粘连测试方法为：在温度 20，RH25%的环境下，胶片和背面防光晕对贴后，上压物体使其压强为 0.4 kPa，放入老化箱（温度 50，湿度 95%）中平衡 24 h，取出后，进行胶片冲洗，观测胶片的粘连情况。2 实验2.1 设备及装置实验涉及的主要仪器及设备：电子天平、双注乳化设备、恒温水浴、电动搅拌仪、小型挤压涂布机、感光仪、老化箱、密度计。除以上所列之外，大部分操作都是在暗室条件下完成的。2.2 实验药品明胶（法国）；硝酸银（西陇）；溴化钾（山东）；铱盐（六氯铱酸铵）；硫代硫酸钠（日本）；三氯化金（北化）；NH4SCN（北京益利）；增感染料三种（自产）；聚合物GA（自产）；聚合物LA（自产）；聚合物GB（自产）；表面活性剂四种（自产）；毛面剂（自产）；防灰雾剂（自产）；坚膜剂（自产），所用药品均为照相级，个别药品为分析级，试剂配置用水为去离子水。2.3 溴化银立方体颗粒乳剂制备（1）采用溴离子浓度反馈调节的平衡双注乳化技术，在 60 温度下，通过计算机反馈调节体系控制乳化过程中的 pBr 值，将硝酸银和溴化钾溶液均匀加入，铱盐添加在溴化钾溶液中，制备出粒径均一的溴化银立方体颗粒乳剂。（2）采用化学增感和染料增感两种增感方式，首先采用硫金进行化学增感，为防止灰雾产生，乳剂中加入适量的防灰雾剂，乳剂增感结束时加入定量稳定剂终止化学增感反应。化学增感结束后，在一定的条件下进行信息记录材料 2022年12月 第23卷第12期 15论 著染料增感。（3）在涂布过程中，将三种不同的补加剂（硅油、毛面剂和聚合物）加入到护膜中去，并进行涂布实验。涂层自下而上分别为乳剂层、护膜层。采用坡流式挤压涂布方式一次进行乳剂层和护膜层涂布，后进行干燥。2.4 性能测试（1）胶片冲洗加工方法：用常温手工冲洗加工，采用 X3 常温显影液和常温定影液 D1 冲洗加工。冲洗加工工艺如表 1。表 1 特种胶片冲洗工艺表Table 1 Special film development process table加工程序加工温度/加工时间显影200.5（82）min水洗18315 s定影20215 min水洗183 15 min干燥 35至干燥（2）粘连性能测试胶片粘连测试方法为：在温度20，RH25%的环境下，胶片和背面防光晕对贴后，上压物体使其压强为0.4 kPa，放入老化箱（温度 50，湿度 95%）中平衡 24 h，取出后，进行胶片冲洗，观测胶片的粘连情况。3 结果与讨论3.1 硅油对胶片粘连的影响护膜中添加不同剂量的硅油，在温度 20，RH25%的环境下，胶片和背面防光晕对贴后，上压物体使其压强为 0.4 kPa，放入老化箱（温度 50，湿度 95%）中平衡 24 h，取出后，进行胶片冲洗，观测胶片的粘连情况。图 5 不同用量的硅油胶片的粘连面积Fig.5 Adhesion area of the film with different dosage of silicone oil表 2 不同用量的硅油胶片的冲洗性能Table 2 Development performance of the film with different dosage of silicone oil硅油用量0.01 g/m20.02 g/m20.05 g/m20.1 g/m2反差 2.372.352.362.31感光度 S150148145120从实验的数据看出：随着硅油的用量增加，胶片的粘连面积有所下降。但是硅油在用量超过 0.05 g/m2时对胶片的冲洗性能有影响，所以硅油的用量不能超过0.05 g/m2。在护膜中使用硅油，涂布后在护膜表面形成一层较为均匀的硅油分散点，在胶片相互接触时，有硅油的接触点，由于硅油的存在，胶片之间防光晕层的明胶不能进行接触，从而不能够形成连续的明胶粘连，胶片的粘连面积降低。而硅油的用量过大，胶片表面形成的硅油点过于密集，由于胶片的后续加工，要进行冲洗加工，影响显定影液的渗透，从而影响胶片的冲洗性能。3.2 毛面剂对胶片粘连的影响护膜中添加不同剂量的毛面剂，在温度 20，RH25%的环境下，胶片和背面防光晕对贴后，上压物体使其压强为 0.4 kPa，放入老化箱（温度 50，湿度95%）中平衡 24 h，取出后，进行胶片冲洗，观测胶片的粘连情况。图 6 不同用量的毛面剂胶片的粘连面积Fig.6 Adhesion area of of the film with with different dosage of matting agent 表 3 不同用量的毛面剂胶片的冲洗性能Table 3 Development performance of the film with different dosage of matting agent毛面剂用量0.01 g/m20.02 g/m20.05 g/m20.1 g/m20.2 g/m2反差 2.372.352.362.362.37感光度 S150148148150149信息记录材料 2022年12月 第23卷第12期 16 论 著从实验的数据看出：随着毛面剂的用量的增加，胶片的粘连面积有所下降。毛面剂在用量
