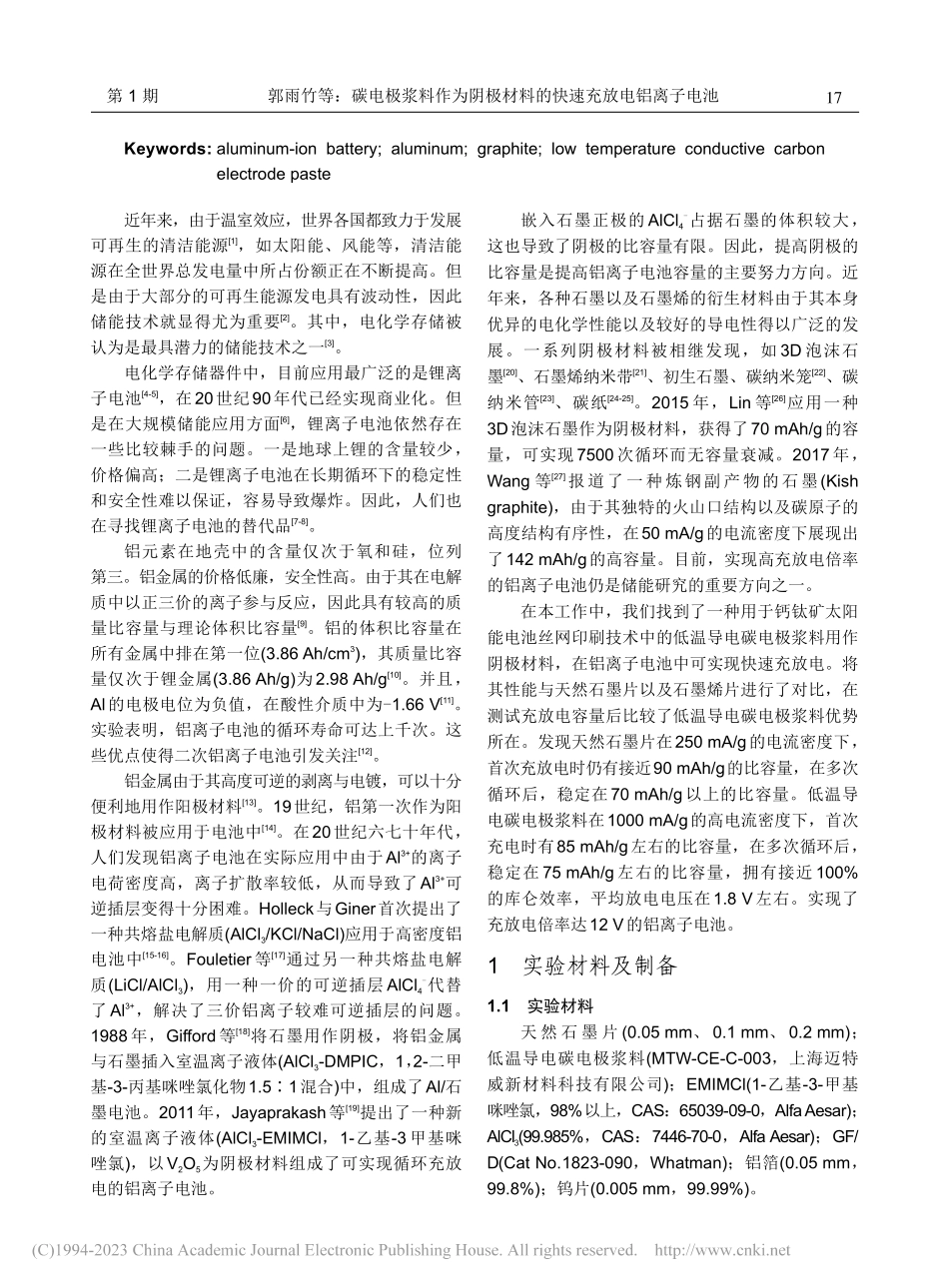

第 12 卷 第 1 期2023 年 1 月Vol.12 No.1Jan.2023储能科学与技术Energy Storage Science and Technology碳电极浆料作为阴极材料的快速充放电铝离子电池郭雨竹，梁春军，孙馥林，宫宏康，宋奇，朱婷，张晨晖（北京交通大学，北京 100044）摘要：EMIMCl基铝离子电池是一种具有前景的储能器件。由于其能量密度高、价格低廉、安全性高等特点有望成为下一代储能体系。本工作介绍了一种原本用于钙钛矿太阳能电池丝网印刷技术的可高倍率充放电的低温导电碳电极浆料，可在1000 mA/g的电流密度下，实现快速充放电，比容量保持在75 mAh/g左右，其充电倍率可达12 C。通过光学显微镜、扫描电子显微镜(SEM)、X射线衍射(XRD)以及比表面积分析等表征手段，对低温导电碳电极浆料、天然石墨片以及石墨烯作为阴极材料所组装的铝离子电池的性能进行了比较和分析，发现快速充放电主要是由于其特殊的表面形貌以及较大的比表面积所导致的。通过X射线衍射等测试也可证明低温导电碳电极浆料作为阴极材料的比容量高于其他阴极材料。实现了高充放电电流密度的铝离子电池。关键词：铝离子电池；铝；石墨；低温导电碳电极浆料doi：10.19799/ki.2095-4239.2022.0497 中图分类号：O 613.71 文献标志码：A 文章编号：2095-4239（2023）01-16-07Rapid rechargeable aluminum-ion batteries with carbon electrode paste as a cathode materialGUO Yuzhu,LIANG Chunjun,SUN Fulin,GONG Hongkang,SONG Qi,ZHU Ting,ZHANG Chenhui(Beijing Jiaotong University,Beijing 100044,China)Abstract:The Cl-based aluminum-ion battery is a promising energy storage technology.The aluminum-ion battery is expected to become the next-generation energy storage system because of its high energy density,low price,and high safety.In this study,a rapid rechargeable low-temperature conductive carbon electrode paste was introduced,which was initially used in the screen printing technology of perovskite solar cells,can achieve rapid charge and discharge at a current density of 1000 mA/g,and exhibits specific capacities of 75 mAh/g.Its charging rate can reach 12 C.The performance of the aluminum-ion battery assembled with low-temperature conductive carbon electrode slurry,natural graphite flake,and graphene as cathode materials was compared and analyzed using optical microscopy,scanning electron microscopy,X-ray diffraction,and specific surface area analyses.It was found that the rapid charge-discharge was mainly due to its unique surface morphology and small specific surface area.The specific capacity of low-temperature conductive carbon electrode paste as a cathode material was also proved to be higher than that of other cathode materials by X-ray diffraction and other tests.This cathode material realized the aluminum-ion battery with high charge-discharge current density.储能材料与器件收稿日期：2022-09-02；修改稿日期：2022-09-16。基金项目：国家自然科学基金项目（62174011，61874008）。第一作者：郭雨竹（1998），女，硕士，研究方向为铝离子电池，Email：；通讯作者：梁春军，教授，研究方向为发光、显示与新能源技术，E-mail：。第 1 期郭雨竹等：碳电极浆料作为阴极材料的快速充放电铝离子电池Keywords:aluminum-ion battery;aluminum;graphite;low temperature conductive carbon electrode paste近年来，由于温室效应，世界各国都致力于发展可再生的清洁能源1，如太阳能、风能等，清洁能源在全世界总发电量中所占份额正在不断提高。但是由于大部分的可再生能源发电具有波动性，因此储能技术就显得尤为重要2。其中，电化学存储被认为是最具潜力的储能技术之一3。电化学存储器件中，目前应用最广泛的是锂离子电池4-5，在20世纪90年代已经实现商业化。但是在大规模储能应用方面6，锂离子电池依然存在一些比较棘手的问题。一是地球上锂的含量较少，价格偏高；二是锂离子电池在长期循环下的稳定性和安全性难以保证，容易导致爆炸。因此，人们也在寻找锂离子电池的替代品7-8。铝元素在地壳中的含量仅次于氧和硅，位列第三。铝金属的价格低廉，安全性高。由于其在电解质中以正三价的离子参与反应，因此具有较高的质量比容量与理论体积比容量9。铝的体积比容量在所有金属中排在第一位(3.86 Ah/cm3)，其质量比容量仅次于锂金属(3.86 Ah/g)为2.98 Ah/g10。并且，Al的电极电位为负值，在酸性介质中为-1.66 V11。实验表明，铝离子电池的循环寿命可达上千次。这些优点使得二次铝离子电池引发关注12。铝金属由于其高度可逆的剥离与电镀，可以十分便利地用作阳极材料13。19世纪，铝第一次作为阳极材料被应用于电池中14。在20世纪六七十年代，人们发现铝离子电池在实际应用中由于Al3+的离子电荷密度高，离子扩散率较低，从而导致了Al3+可逆插层变得十分困难。Holleck与Giner首次提出了一种共熔盐电解质(AlCl3/KCl/NaCl)应用于高密度铝电池中15-16。Fouletier等17通过另一种共熔盐电解质(LiCl/AlCl3)，用一种一价的可逆插层AlCl4-代替了Al3+，解决了三价铝离子较难可逆插层的问题。1988年，Gifford等18将石墨用作阴极，将铝金属与石墨插入室温离子液体(AlCl3-DMPIC，1，2-二甲基-3-丙基咪唑氯化物1.51混合)中，组成了Al/石墨电池。2011年，Jayaprakash等19提出了一种新的室温离子液体(AlCl3-EMIMCl，1-乙基-3甲基咪唑氯)，以V2O5为阴极材料组成了可实现循环充放电的铝离子电池。嵌入石墨正极的AlCl4-占据石墨的体积较大，这也导致了阴极的比容量有限。因此，提高阴极的比容量是提高铝离子电池容量的主要努力方向。近年来，各种石墨以及石墨烯的衍生材料由于其本身优异的电化学性能以及较好的导电性得以广泛的发展。一系列阴极材料被相继发现，如 3D 泡沫石墨20、石墨烯纳米带21、初生石墨、碳纳米笼22、碳纳米管23、碳纸24-25。2015 年，Lin 等26应用一种3D泡沫石墨作为阴极材料，获得了70 mAh/g的容量，可实现7500次循环而无容量衰减。2017年，Wang 等27报道了一种炼钢副产物的石墨(Kish graphite)，由于其独特的火山口结构以及碳原子的高度结构有序性，在50 mA/g的电流密度下展现出了142 mAh/g的高容量。目前，实现高充放电倍率的铝离子电池仍是储能研究的重要方向之一。在本工作中，我们找到了一种用于钙钛矿太阳能电池丝网印刷技术中的低温导电碳电极浆料用作阴极材料，在铝离子电池中可实现快速充放电。将其性能与天然石墨片以及石墨烯片进行了对比，在测试充放电容量后比较了低温导电碳电极浆料优势所在。发现天然石墨片在250 mA/g的电流密度下，首次充放电时仍有接近90 mAh/g的比容量，在多次循环后，稳定在70 mAh/g以上的比容量。低温导电碳电极浆料在1000 mA/g的高电流密度下，首次充电时有85 mAh/g左右的比容量，在多次循环后，稳定在75 mAh/g左右的比容量，拥有接近100%的库仑效率，平均放电电压在1.8 V左右。实现了充放电倍率达12 V的铝离子电池。1 实验材料及制备1.1实验材料天 然 石 墨 片(0.05 mm、0.1 mm、0.2 mm)；低温导电碳电极浆料(MTW-CE-C-003，上海迈特威新材料科技有限公司)；EMIMCl(1-乙基-3-甲基咪唑氯，98%以上，CAS：65039-09-0，Alfa Aesar)；AlCl3(99.985%，CAS：7446-70-0，Alfa Aesar)；GF/D(Cat No.1823-090，Whatman)；铝箔(0.05 mm，99.8%)；钨片(0.005 mm，99.99%)。172023 年第 12 卷储能科学与技术1.2电池制备将AlCl3与EMIMCl按照1.31的质量比进行称量。称量后，将EMIMCl放入真空干燥箱内130 干燥至少24 h。干燥完成后，将AlCl3与EMIMCl缓慢混合在一起，放置在搅拌台上搅拌半小时以上。将搅拌均匀的溶液与铝箔在150 下反应6 h，最后过滤溶液，即得到所需要的离子液体。将低温导电碳电极浆料涂抹在钨片的表面，用刮刀将其推均匀，120 干燥15 min，静置一夜。在手套箱中组装电池。将玻璃纤维(GF/D)浸入离子液中，使玻璃纤维完全浸润，放到软包铝塑膜中。在玻璃纤维的两侧分别放置铝箔和刮涂过碳电极浆料的钨片，用封口机将铝塑膜封住电池，完成组装。2 结果与讨论2.1阴极材料的结构特征图1(a)为铝离子电池充电过程的示意图，其在充电过程中的反应如下：正极:nC+AlCl4-CnAlCl4+e-(1)负极:4Al2Cl7-+3e-7AlCl4-+Al (2)AlCl4-在离子液中是以缔合体的形式运动。AlCl4-比Li+对于石墨的结构、质地以及粒径更敏感，AlCl4-离子的插入将致使石墨在充电后体积膨胀 80%左右20。本工作将不同种类的阴极材料，包括天然石墨片、石墨烯片和低温导电碳电极浆料的结构和电化学性能进行比较。同时，也比较了不同厚度的天然石墨片的结构与化学性能。影响AlCl4-有效嵌入和脱出的主要因素包括碳颗粒的片状结构和表面形态。通过不同种类的电极材料的SEM图像图1(c)、(d)、(f)与光学显微镜图像(图2)，可以看出石墨片的平均孔隙要大于碳电极浆料与石墨烯片图2(b)、(c)。当孔径越大时，AlCl4-越容易在阴极一侧进行脱出嵌入，并且所能容纳的离子也会更多，从而拥有更大的充放电比容量，但
