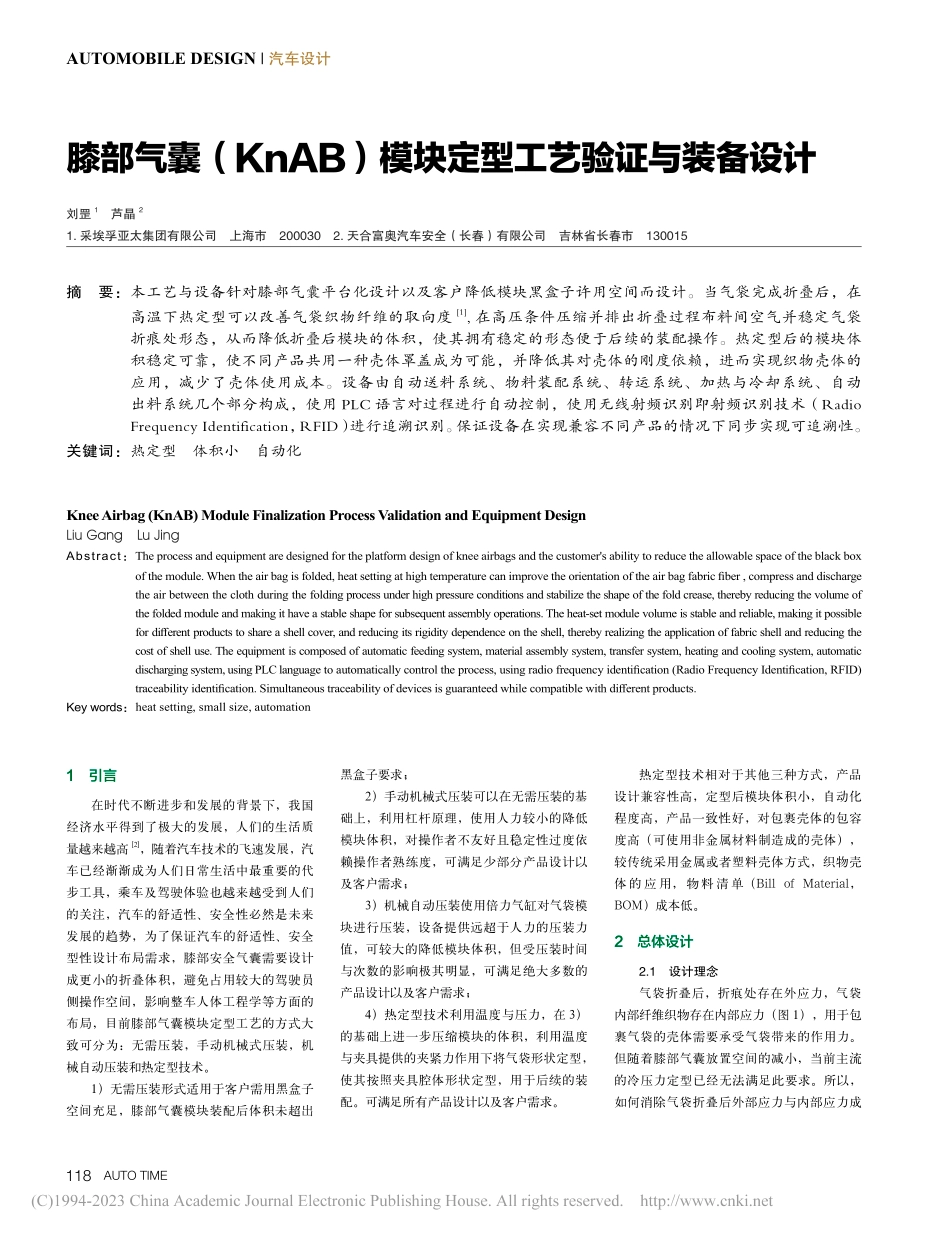

118 AUTO TIMEAUTOMOBILE DESIGN|汽车设计膝部气囊（KnAB）模块定型工艺验证与装备设计刘罡1芦晶21.采埃孚亚太集团有限公司 上海市 2000302.天合富奥汽车安全（长春）有限公司吉林省长春市130015摘 要：本工艺与设备针对膝部气囊平台化设计以及客户降低模块黑盒子许用空间而设计。当气袋完成折叠后，在高温下热定型可以改善气袋织物纤维的取向度1,在高压条件压缩并排出折叠过程布料间空气并稳定气袋折痕处形态，从而降低折叠后模块的体积，使其拥有稳定的形态便于后续的装配操作。热定型后的模块体积稳定可靠，使不同产品共用一种壳体罩盖成为可能，并降低其对壳体的刚度依赖，进而实现织物壳体的应用，减少了壳体使用成本。设备由自动送料系统、物料装配系统、转运系统、加热与冷却系统、自动出料系统几个部分构成，使用 PLC 语言对过程进行自动控制，使用无线射频识别即射频识别技术（Radio Frequency Identification，RFID）进行追溯识别。保证设备在实现兼容不同产品的情况下同步实现可追溯性。关键词：热定型体积小自动化1引言在时代不断进步和发展的背景下，我国经济水平得到了极大的发展，人们的生活质量越来越高2，随着汽车技术的飞速发展，汽车已经渐渐成为人们日常生活中最重要的代步工具，乘车及驾驶体验也越来越受到人们的关注，汽车的舒适性、安全性必然是未来发展的趋势，为了保证汽车的舒适性、安全型性设计布局需求，膝部安全气囊需要设计成更小的折叠体积，避免占用较大的驾驶员侧操作空间，影响整车人体工程学等方面的布局，目前膝部气囊模块定型工艺的方式大致可分为：无需压装，手动机械式压装，机械自动压装和热定型技术。1）无需压装形式适用于客户需用黑盒子空间充足，膝部气囊模块装配后体积未超出黑盒子要求；2）手动机械式压装可以在无需压装的基础上，利用杠杆原理，使用人力较小的降低模块体积，对操作者不友好且稳定性过度依赖操作者熟练度，可满足少部分产品设计以及客户需求；3）机械自动压装使用倍力气缸对气袋模块进行压装，设备提供远超于人力的压装力值，可较大的降低模块体积，但受压装时间与次数的影响极其明显，可满足绝大多数的产品设计以及客户需求；4）热定型技术利用温度与压力，在 3）的基础上进一步压缩模块的体积，利用温度与夹具提供的夹紧力作用下将气袋形状定型，使其按照夹具腔体形状定型，用于后续的装配。可满足所有产品设计以及客户需求。热定型技术相对于其他三种方式，产品设计兼容性高，定型后模块体积小，自动化程度高，产品一致性好，对包裹壳体的包容度高（可使用非金属材料制造成的壳体），较传统采用金属或者塑料壳体方式，织物壳体的应用，物料清单（Bill of Material，BOM）成本低。2总体设计2.1设计理念气袋折叠后，折痕处存在外应力，气袋内部纤维织物存在内部应力（图 1），用于包裹气袋的壳体需要承受气袋带来的作用力。但随着膝部气囊放置空间的减小，当前主流的冷压力定型已经无法满足此要求。所以，如何消除气袋折叠后外部应力与内部应力成Knee Airbag(KnAB)Module Finalization Process Validation and Equipment DesignLiu GangLu JingAbstract：The process and equipment are designed for the platform design of knee airbags and the customers ability to reduce the allowable space of the black box of the module.When the air bag is folded,heat setting at high temperature can improve the orientation of the air bag fabric fiber,compress and discharge the air between the cloth during the folding process under high pressure conditions and stabilize the shape of the fold crease,thereby reducing the volume of the folded module and making it have a stable shape for subsequent assembly operations.The heat-set module volume is stable and reliable,making it possible for diferent products to share a shell cover,and reducing its rigidity dependence on the shell,thereby realizing the application of fabric shell and reducing the cost of shell use.The equipment is composed of automatic feeding system,material assembly system,transfer system,heating and cooling system,automatic discharging system,using PLC language to automatically control the process,using radio frequency identification(Radio Frequency Identification,RFID)traceability identification.Simultaneous traceability of devices is guaranteed while compatible with diferent products.Key words：heat setting,small size,automationAUTO TIME 119 AUTOMOBILE DESIGN|汽车设计为了解决此问题的关注焦点。基于目前的模块定型工艺，产品设计平台化趋势，客户端越来越小的许用黑盒子空间要求，气袋布料特性，选择采用压力和温度共同作用的方式，综合衡量温度、时间、力值之间的关系，最大可能降低模块体积。加热后，气袋织物内部大分子排列达到最稳定的状态，同时在压力的作用下，使得折痕处的外应力得以消除，形成稳定、规整的模块。膝部气囊热定型设备由自动送料系统、物料装配系统、转运系统、加热与冷却系统、自动出料系统几个部分构成，使用PLC 语言对过程进行自动控制，使用无线射频识别即射频识别技术（Radio Frequency Identification，RFID）进行追溯识别。保证设备在实现兼容不同产品的情况下同步实现可追溯性。该方案能够对汽车安全气囊进行全面升温，使得汽车安全气囊热量分布均匀，加热速度快，从而提高汽车安全气囊热压定型效率3。2.2工艺流程膝部气囊（KnAB）模块定型工艺流程如下所示。折叠后工件-自动上料系统-物料装配系统-物料转运系统-加热冷却系统-自动出料系统-定型后工件。3初始热定型工艺参数验证热定型工艺是在现有冷压的基础上，延展出新型定型工艺。在冷压只需要考量压力与时间的基础上，需要同步考量温度对压力与时间的交互作用。选取最优的参数进行工艺参数设置，从而满足客户黑盒子空间要求以及内部产品性能要求。在设备开发初期，先使用简单的工装夹具配合温度箱对温度、压力、时间对织物的高度降低数据进行试验验证。首先制作航空铝进行夹具制作，将气袋按照规定的折叠方式折叠后放入夹具，将压力传感器置于夹具内部用于测量压力值，将温度传感器置于气袋内部用于监控是否完全加热，并使用夹具左右两侧的螺栓对上下夹具进行锁紧。相关准备工作完成后将其放入温度箱内进行加热定型。根据公司内部经验，设定初始工艺参数数据，并对加热后模块高度是否达到要求进行初始评估。根据结果对比，优化工艺参数中的时间、压力、温度的增加与降低，实现产品要求，同时达到精益生产要求，降低生产运营成本。根据试验验证得到最优的加工工艺参数：温度 100，压力 8kN，时间 1H。4主要装置设计4.1物料装配系统物料装配系统接收自动送料系统提供的上序工件，工件到达指定位置后，经接近传感器验证后通过后由推料装置将工件推送至上装配位置下，由顶升机构将工件向上推送至上夹具进行装配，顶升机构由气缸、气动元件以及传感器组成。气缸为动力源，用于装配物料时压缩气袋所需的动力，气缸规格根据前期压缩气袋时所需的力值为参考依据进行选型。装配完成后通过锁钩将工件与上夹具锁紧，从而完成一个工件的装配。每个上夹具有五个装配穴位，当完成一个工件的装配后，在传动系统的控制下，将上夹具的下一个装配空穴位送至指定位置用于下个工件的装配。重复以上操作完成五个穴位的装配后将装满工件的上夹具通过转运系统送至加热冷却系统。4.2加热冷却系统加热冷却系统用于接收转运系统输送的满载工件的上夹具，满载工件的上夹具通过链条传动系统，将工件由常温区域输送至加热区域，工件经由加热区后再由链条传动系统输送至冷却区，保证工件从加热冷去系统出来后可以正常操作，避免对操作者造成伤害。加热冷却系统由箱体、链条传动系统、温控系统、时间控制系统组成，箱体被分割为三个区域，分别是常温区（用于接收工件和释放热定型后的工件）、加热区（用于对固定在上夹具的工件进行热定型）、冷却区（用于对热定型后的工件进行冷却）。加热区和冷却区通过温度传感器对区域内的温度进行监控，通过时间继电器对加热与冷却时间进行监控，保证工件的加热与冷却时间可以达到规定的工艺参数要求。工件经过加热冷却系统的加工后，工件的高度与规整度可实现质的变化，热定型后模块自身状态，形态规整且稳定。5量产产品工艺验证针对热定型工艺与其他工艺成型效果进行试验对比，采用同一气袋同一折叠形式的相同条件下，针对无压装、手动压装、机械自动压装、热定型压装后模块成型高度进行对比分析，热定型成型后模块高度数据降低的最多且最稳定，可以达到类似刚体的状态且形态非常统一。具体试验数据如下表：通过上述数据，可以得到热定型后的模块高度分布区间的极差最小为 0.5mm 2mm（机械自动压装）2.5mm（手工压装）3.2mm（无压装），说明热定型后的模块高度分布区间最稳定，定型后的形态比较接近，已经完全消除了布料因折叠而产生的应力集中以及布料间的气体。说明本工艺对客户降低膝部气囊模块黑盒子许用空间是有正向帮助且可以稳定的满足其要求。针对不同大小的气袋采用相同的折叠方式，使用同样大小的定型工装，以及相同的热定型工艺参数，分析热定型后的模块高度，对比分析此工艺对不同大小气袋的兼容性。实验数据如下表：通过对上述的数据进行分析，发现不同大小的气袋在模块高度上有重叠区域，且极差范围水平一致，说明只要在热定型工艺的加持下，不论气袋大小差异如何，当折叠后的气袋能够完全压装至定型工装，且在相同的热定型工艺参数下，均可得到稳定的模块高度，说明此工艺对不同大小的气袋兼容性较好。6设备机械故障处理热定型热备制造完成后，根据设备开发纤维织物初始状态内部状态稳定产生内部应力热定型使内部分子旋转120内部应力消除织物折叠后热定型180热定型40CH3CH3CH3CH3CH3CH3CH3CH3HHHHHHHHHHHHHHHH图 1纤维织物热定型前后应力说明120 AUTO TIMEAUTOMOBILE DESIGN|汽车设计前得出的工艺参数进行设备工艺参数设定，同时对所负责的项目进行设备效果验证。验证过程中因气袋品类较多，气袋的体积也存在大小差异，导致设备在物料装配过程中出现大气袋无法装配至上夹具的问题。气缸规格在设备设计初期依
