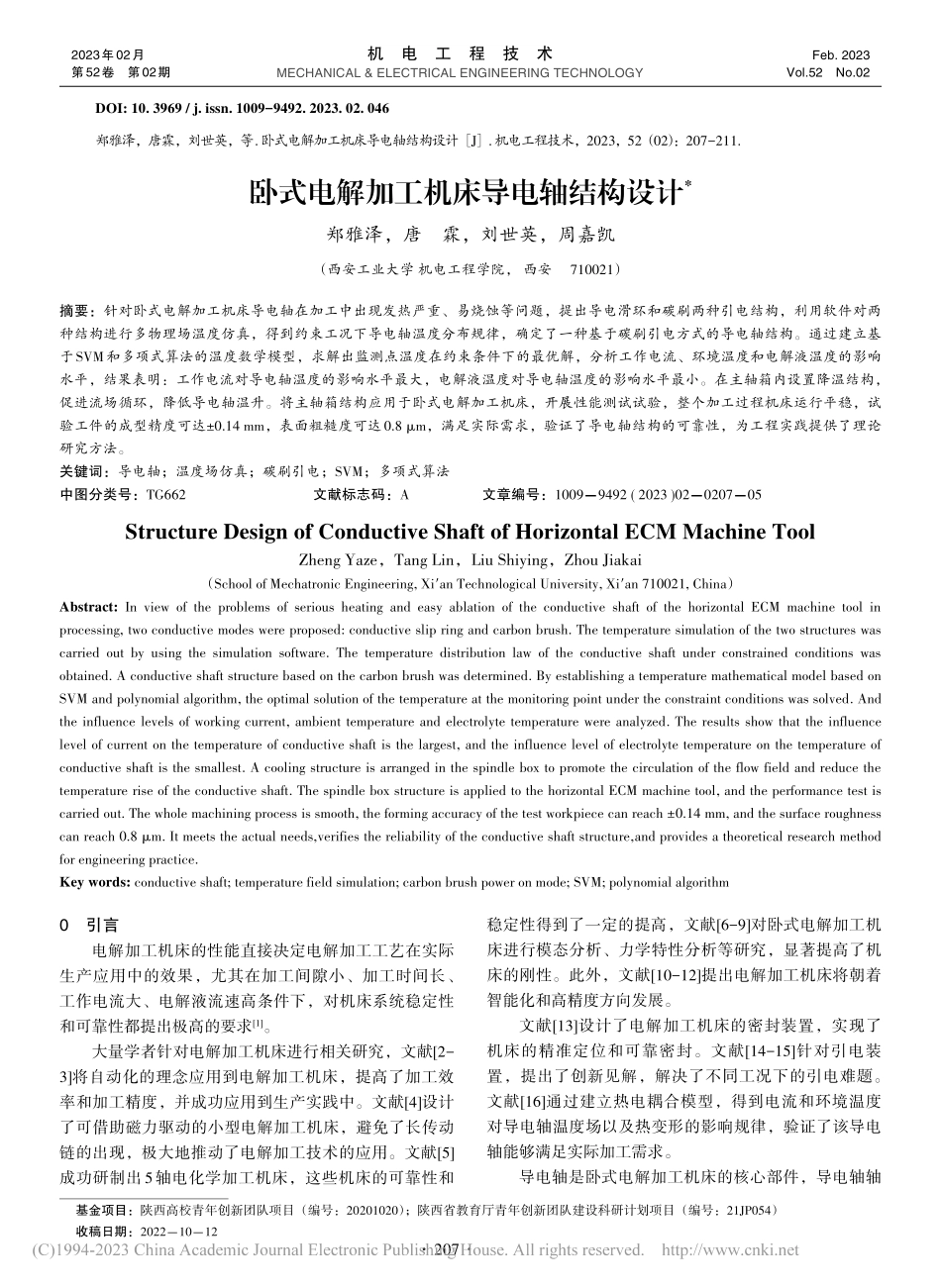

基金项目：陕西高校青年创新团队项目（编号：20201020）；陕西省教育厅青年创新团队建设科研计划项目（编号：21JP054）收稿日期：20221012卧式电解加工机床导电轴结构设计*郑雅泽，唐霖，刘世英，周嘉凯（西安工业大学 机电工程学院，西安710021）摘要：针对卧式电解加工机床导电轴在加工中出现发热严重、易烧蚀等问题，提出导电滑环和碳刷两种引电结构，利用软件对两种结构进行多物理场温度仿真，得到约束工况下导电轴温度分布规律，确定了一种基于碳刷引电方式的导电轴结构。通过建立基于SVM和多项式算法的温度数学模型，求解出监测点温度在约束条件下的最优解，分析工作电流、环境温度和电解液温度的影响水平，结果表明：工作电流对导电轴温度的影响水平最大，电解液温度对导电轴温度的影响水平最小。在主轴箱内设置降温结构，促进流场循环，降低导电轴温升。将主轴箱结构应用于卧式电解加工机床，开展性能测试试验，整个加工过程机床运行平稳，试验工件的成型精度可达0.14 mm，表面粗糙度可达0.8 m，满足实际需求，验证了导电轴结构的可靠性，为工程实践提供了理论研究方法。关键词：导电轴；温度场仿真；碳刷引电；SVM；多项式算法中图分类号：TG662文献标志码：A文章编号：10099492(2023)02020705Structure Design of Conductive Shaft of Horizontal ECM Machine ToolZheng Yaze，Tang Lin，Liu Shiying，Zhou Jiakai（School of Mechatronic Engineering,Xian Technological University,Xian 710021,China）Abstract:In view of the problems of serious heating and easy ablation of the conductive shaft of the horizontal ECM machine tool inprocessing,two conductive modes were proposed:conductive slip ring and carbon brush.The temperature simulation of the two structures wascarried out by using the simulation software.The temperature distribution law of the conductive shaft under constrained conditions wasobtained.A conductive shaft structure based on the carbon brush was determined.By establishing a temperature mathematical model based onSVM and polynomial algorithm,the optimal solution of the temperature at the monitoring point under the constraint conditions was solved.Andthe influence levels of working current,ambient temperature and electrolyte temperature were analyzed.The results show that the influencelevel of current on the temperature of conductive shaft is the largest,and the influence level of electrolyte temperature on the temperature ofconductive shaft is the smallest.A cooling structure is arranged in the spindle box to promote the circulation of the flow field and reduce thetemperature rise of the conductive shaft.The spindle box structure is applied to the horizontal ECM machine tool,and the performance test iscarried out.The whole machining process is smooth,the forming accuracy of the test workpiece can reach 0.14 mm,and the surface roughnesscan reach 0.8 m.It meets the actual needs,verifies the reliability of the conductive shaft structure,and provides a theoretical research methodfor engineering practice.Key words:conductive shaft;temperature field simulation;carbon brush power on mode;SVM;polynomial algorithm2023年02月第52卷第02期Feb.2023Vol.52No.02机电工程技术MECHANICAL&ELECTRICAL ENGINEERING TECHNOLOGYDOI:10.3969/j.issn.1009-9492.2023.02.046郑雅泽，唐霖，刘世英，等.卧式电解加工机床导电轴结构设计 J.机电工程技术，2023，52（02）：207-211.0引言电解加工机床的性能直接决定电解加工工艺在实际生产应用中的效果，尤其在加工间隙小、加工时间长、工作电流大、电解液流速高条件下，对机床系统稳定性和可靠性都提出极高的要求1。大量学者针对电解加工机床进行相关研究，文献2-3将自动化的理念应用到电解加工机床，提高了加工效率和加工精度，并成功应用到生产实践中。文献4设计了可借助磁力驱动的小型电解加工机床，避免了长传动链的出现，极大地推动了电解加工技术的应用。文献5成功研制出5轴电化学加工机床，这些机床的可靠性和稳定性得到了一定的提高，文献6-9对卧式电解加工机床进行模态分析、力学特性分析等研究，显著提高了机床的刚性。此外，文献10-12提出电解加工机床将朝着智能化和高精度方向发展。文献13设计了电解加工机床的密封装置，实现了机床的精准定位和可靠密封。文献14-15针对引电装置，提出了创新见解，解决了不同工况下的引电难题。文献16通过建立热电耦合模型，得到电流和环境温度对导电轴温度场以及热变形的影响规律，验证了该导电轴能够满足实际加工需求。导电轴是卧式电解加工机床的核心部件，导电轴轴207体在工作中会产生大量的热，结构发生严重变形，易出现烧蚀等情况。文中对卧式电解加工机床导电轴的温度场进行研究，建立温度数学模型，求解变量的影响因子，开展相应实验进行验证。1导电轴结构导电轴结构设计采用工程系统化的思路，从导电轴的功能要求出发，通过分析电解加工技术过程，寻找导电轴结构设计途径。1.1驱动系统驱动系统可分为3类：气动、液动和电动。气体驱动能够输出较大的推力，工作适应性好，要有相应的空气弹簧装置配套使用，工作速度稳定性极差，产生噪声；液动输出推力较大，工作平稳，抗干扰能力强，易于实现旋转运动和往复运动，但其结构比较笨重，加工制造和配合装配要求高；电动传输的信号具有速度快、灵敏度高等特点，安装方便简单，但仅适用于防爆要求不高的场所。基于系统复杂性和抗干扰性的考虑，选择电动机作为导电轴结构直线以及旋转进给运动的驱动系统。交流伺服机具有工作稳定可靠、响应速度快等特点，但受环境影响大，供电方式也较复杂。直流伺服机具有调速范围宽、力矩稳定等特点。但也面临着结构复杂，维护不便等缺点导电轴结构应用于卧式电解加工机床，对电解加工的加工效率、零件精度和工作可靠性等要求较高，选择直流伺服机作为驱动系统。1.2辅助支撑导电轴轴体会随驱动系统做直线以及旋转运动，辅助支撑结构与导电轴轴体之间的摩擦损耗越小越好，旋转式支撑结构如图 1 所示，主要由支撑组件、轴承和基座构成，支撑组件由上支撑横杆以及两侧支撑拉杆组成，保证了结构的稳定性，使用螺栓、螺母以及垫片等结构进行连接，可实现导电轴轴体的精准定位，且整体结构便于拆卸检修。1.3密封结构采用机械密封与软填料密封结合使用的方式对主轴箱与电解液进液管连接处进行密封，密封结构原理如图2所示。机械密封为一级密封，主要由带切口的动环与静环组成，完成对导电轴结构旋转运动的密封；二级密封为软填料密封，在导电轴轴体回转的过程中，软填料会利用自身的可塑性，使其与导电轴轴体保持相对静止，极大减小了轴体的磨损，选择有机高分子硅脂、合成纤维混合形成的物质作为软填料的材料，可满足实际生产应用。1.4引电方式引电方式中，导电带对扭转运动有很大的局限性；温升使水银容易蒸发，对人体产生危害。导电滑环结构如图3所示，导电滑环的定子设计为环形结构，定子与旋转动子之间用滚动轴承进行连接，旋转动子与导电轴轴体接触，一端用轴用挡圈对轴承进行固定，另一端则借助孔用挡圈进行密封，且旋转动子靠近孔用挡圈处设置成阶梯状，方便对轴承的定位和固定。定子和旋转动子分别加入通电线圈及电刷，旋转动子借助电场力实现绕导电轴轴体的旋转及轴向的进给，提高了旋转动子的承载能力和旋转精度，避免了轴向跳动。碳刷结构如图 4 所示，碳刷靠自身的弹力和碳刷架的作用力固定在基板上，一端与导线进行连接，另一端与轴体相连，碳刷与导电轴轴体接触周围形成一层均匀稳定的氧化层薄膜，优化了导电性能，能量损耗较小。基板和导电铜排之间用螺栓螺母结构进行连接，该装置可以改变基板和碳刷的数量，体现出较高的柔性。对两种引电结构进行建模，如图5所示，导电滑环图1辅助支撑图2密封结构图3导电滑环结构图4碳刷结构2023年02月机 电 工 程 技 术第52卷第02期208模型主要由导电轴轴体、旋转动子、轴承、定子和底座支撑构成，碳刷引电模型的主要由引电铜排、碳刷、导电轴轴体、基板等构成。对上述两种模型进行仿真模拟，约束不同域的材料属性，旋转动子、导电轴轴体、引电铜排、基板的材料均为铜，底座的材料为大理石，具体参数设置如表1所示。温度场仿真所需的其他参数，例如恒压热容、密度等均来源于材料库，设置工作电流为10 000 A，对流热通量选项中环境温度为25，对不同域连接处做网格细分处理，以提高计算效率和准确性，导电轴稳态温度场仿真结果如图6所示。图6（a）所示为导电滑环温度仿真，最高温度为142 左右，出现在导电轴轴体上，最低温度出现在底座附近；图6（b）所示为碳刷引电方式的温度仿真，最高温度为75 左右，出现在导电轴轴体以及靠近基板顶部的位置，最低温度同样出现在底座附近。出现这种情况的原因是，电流在导电轴轴体发生汇流，电流密度极高，轴体温升显著，碳刷引电方式中，引电铜排上的电流会流经基板，使基板温度升高，而底座的材料为大理石，导致其温升不显著。导电轴温度较高会导致局部电解液达到了沸点，影响电解液的电导率、电流效率等性能，严重时会使加工被迫中止，故选择碳刷作为导电轴的引电方式。1.5整体结构导电轴结构主要由碳刷引电装置、密封装置、辅助支撑和导电轴轴体等构成，装配关系如图7所示，导电轴结构的绝缘性以及抗干扰性良好。2导电轴温度数学模型建立导电轴结构的温度数学模型，在导电轴轴体仿真温度最高处设置监测点，如图8所示
