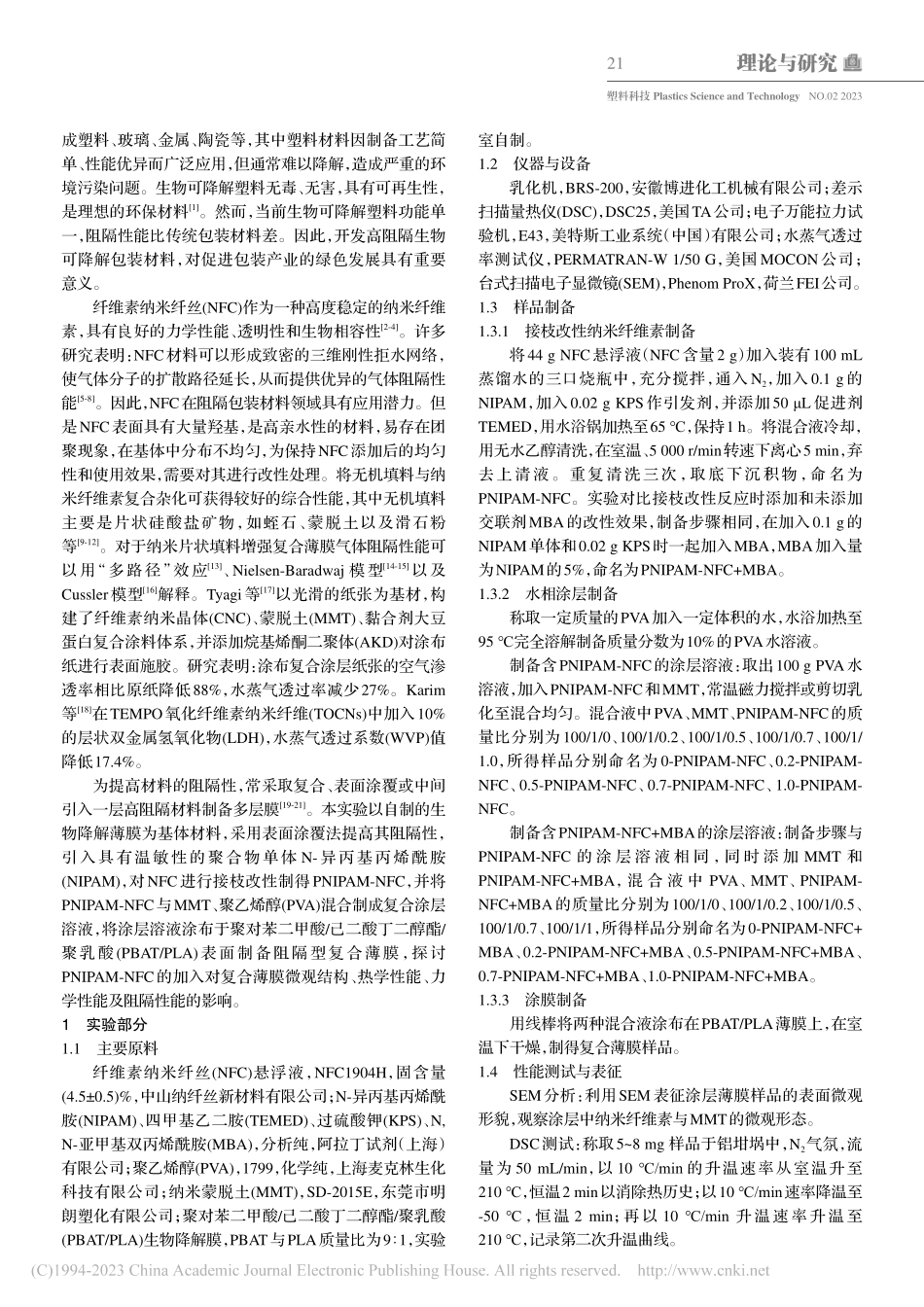

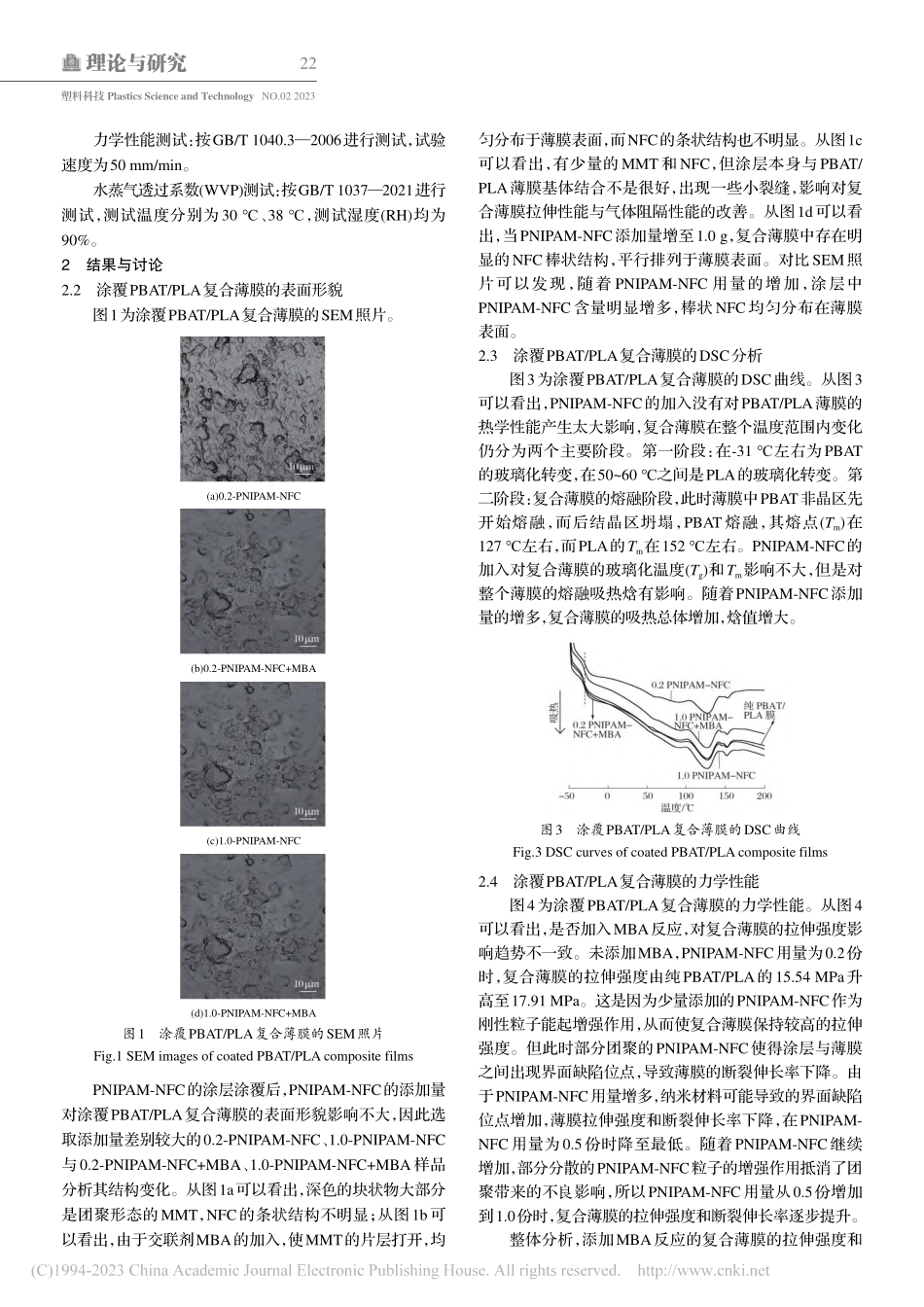

20理论与研究NO.022023塑料科技PlasticsScienceandTechnology温度响应型纳米涂层涂覆PBAT/PLA复合薄膜的制备及性能研究张会平1,2,李圆1,2*,张露1,2,潘东英1,2,李发勇1,2,谢东1,2（1.广东省科学院生物与医学工程研究所，广东广州510316；2.广东省生物材料工程技术研究中心，广东广州510316）摘要：利用N-异丙基丙烯酰胺（NIPAM）对纤维素纳米纤丝（NFC）进行接枝改性，使NFC功能化，将改性NFC（PNIPAM-NFC）与纳米蒙脱土（MMT）、聚乙烯醇（PVA）混合制成复合涂层溶液，将涂层溶液涂布于生物降解聚对苯二甲酸/己二酸丁二醇酯/聚乳酸（PBAT/PLA）薄膜表面制备阻隔型复合薄膜。采用扫描电子显微镜（SEM）、差示扫描量热仪（DSC）、万能拉力试验机和水蒸气透过率测试仪对复合薄膜的结构、表面形貌、热学性能、力学性能及阻隔性能进行表征。结果表明：加入适量的PNIPAM-NFC可有效提高涂覆PBAT/PLA复合薄膜的水蒸气阻隔性能，使其水蒸气透过系数（WVP）降低（温度30℃、湿度90%条件下）。当PNIPAM-NFC用量为0.5份时，未添加N，N-亚甲基双丙烯酰胺（MBA）的复合薄膜的WVP为5.26×10-14g·cm/（cm2·s·Pa），比纯PBAT/PLA薄膜降低44.86%。关键词：纤维素纳米纤丝；纳米蒙脱土；温度响应；水蒸气阻隔性能中图分类号：TB324文献标识码：A文章编号：1005-3360（2023）02-0020-05DOI：10.15925/j.cnki.issn1005-3360.2023.02.005PreparationandPropertiesofPBAT/PLACompositeFilmsCoatedwithTemperature-ResponsiveNano-CoatingsZHANGHui-ping1,2,LIYuan1,2*,ZHANGLu1,2,PANDong-ying1,2,LIFa-yong1,2,XIEDong1,2(1.InstituteofBiologicalandMedicalEngineering,GuangdongAcademyofSciences,Guangzhou510316,China;2.GuangdongProvincialEngineeringTechnologyResearchCenterofBiomaterial,Guangzhou510316,China)Abstract:Cellulosenanofibrils(NFC)weregraftedwithN-isopropylacrylamide(NIPAM)tomakeNFCfunctionalized.ThemodifiedNFC(PNIPAM-NFC)wasmixedwithnano-montmorillonite(MMT)andpolyvinylalcohol(PVA)toprepareacompositecoatingsolution,andthecoatingsolutionwascoatedonthesurfaceofbiodegradablePBAT/PLAfilmtopreparebarriercompositefilm.Thestructure,surfacemorphology,thermalproperties,mechanicalpropertiesandbarrierpropertiesofcompositefilmswerecharacterizedbyscanningelectronmicroscopy(SEM),differentialscanningcalorimetr...
