圆弧柱干挂石材技术要点及质量控制_杜运翠.pdf

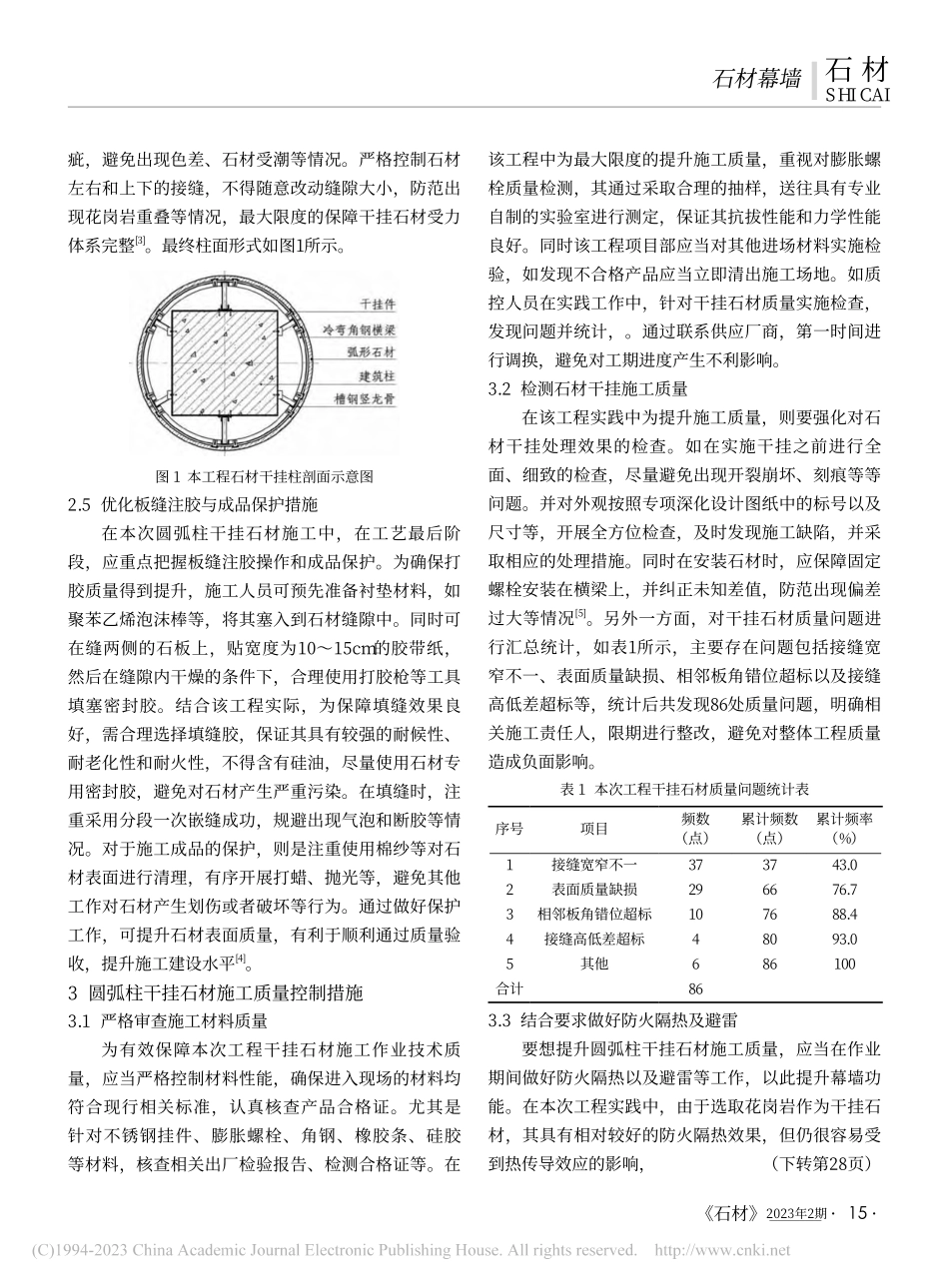

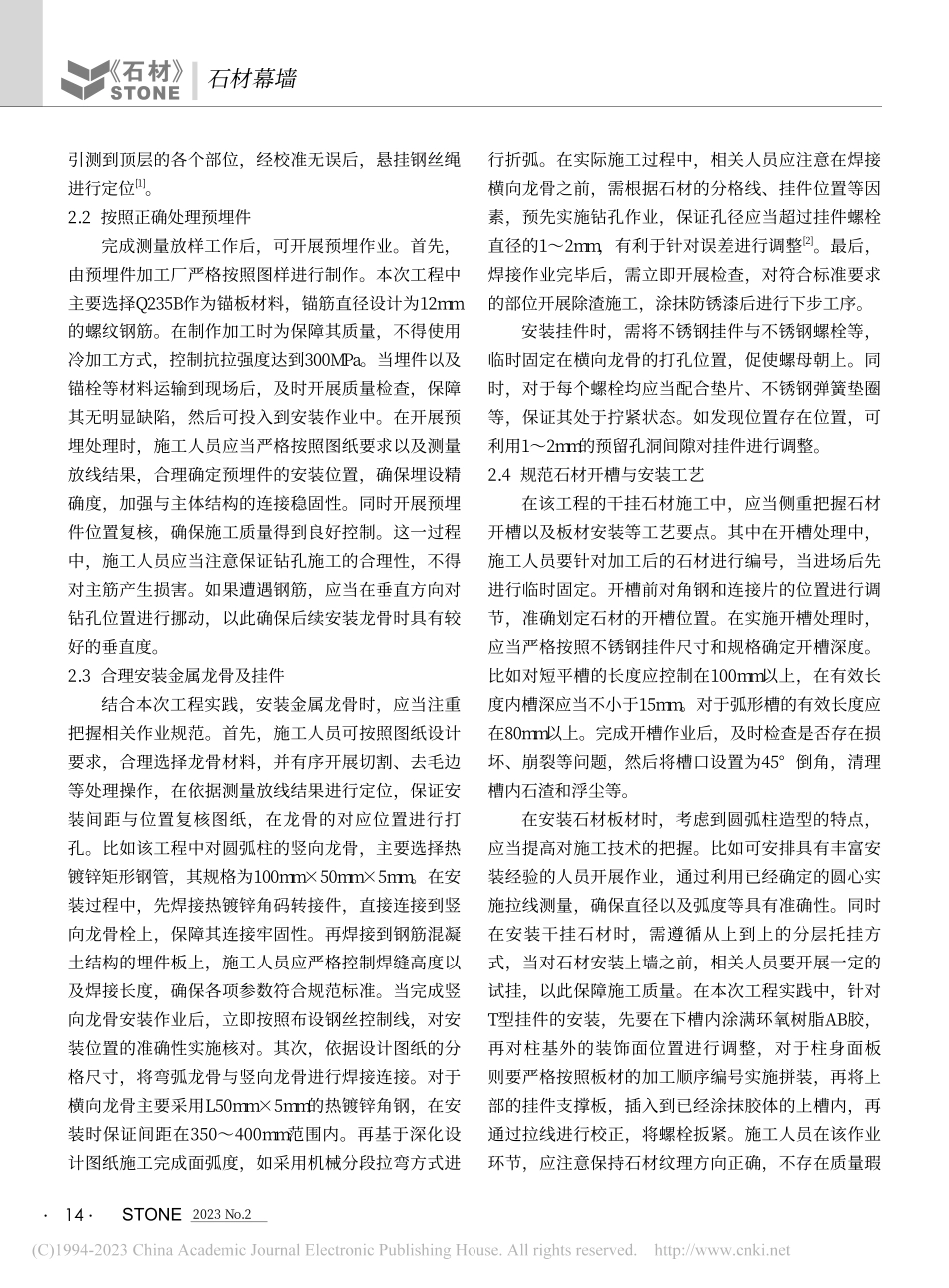

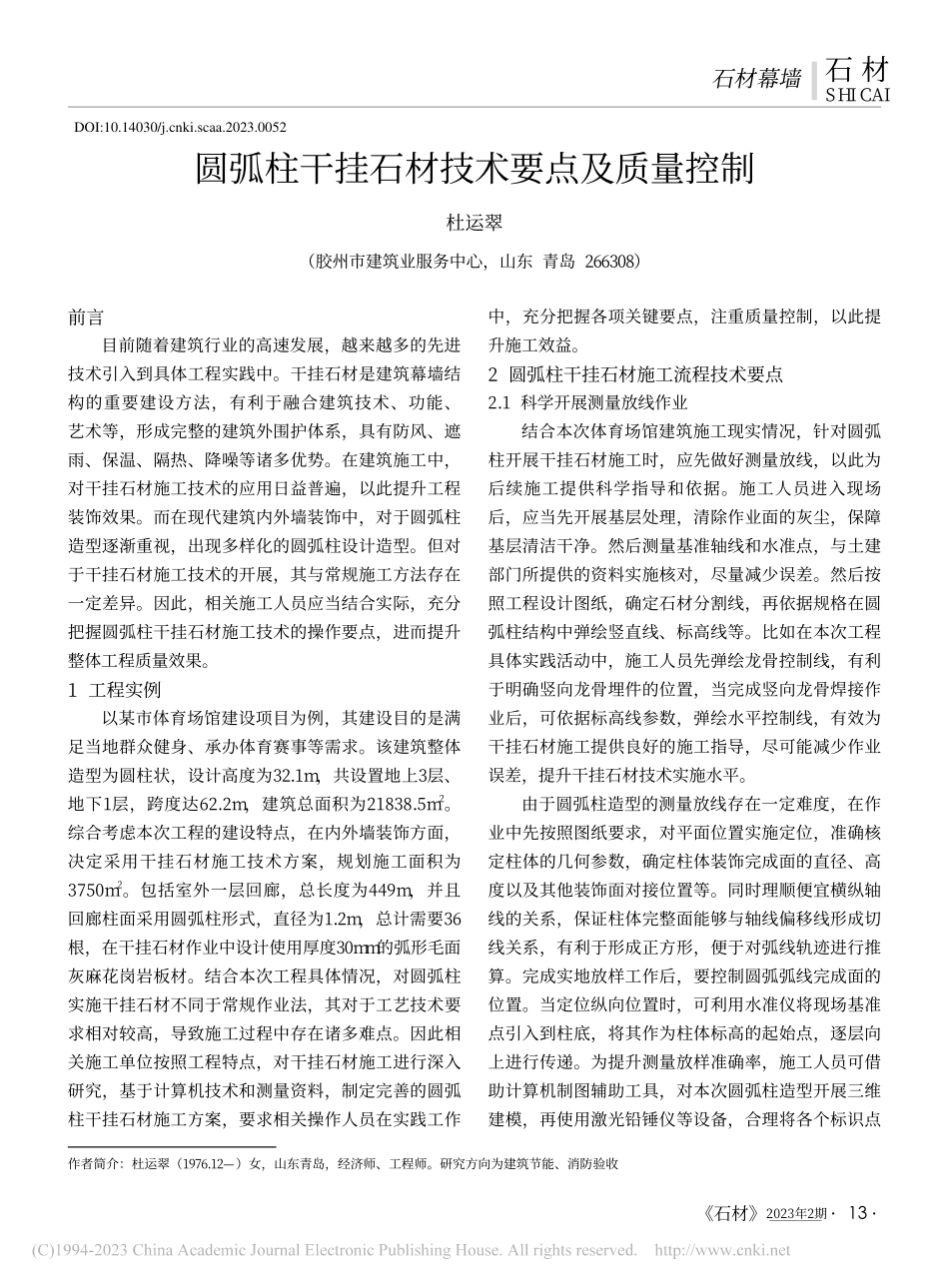

石材2 0 2 3 年2 期 13 石 材S H I C A I石材幕墙 圆弧柱干挂石材技术要点及质量控制杜运翠（胶州市建筑业服务中心，山东 青岛 2 6 6 3 0 8）作者简介：杜运翠（19 76.12）女，山东青岛，经济师、工程师。研究方向为建筑节能、消防验收前言目前随着建筑行业的高速发展，越来越多的先进技术引入到具体工程实践中。干挂石材是建筑幕墙结构的重要建设方法，有利于融合建筑技术、功能、艺术等，形成完整的建筑外围护体系，具有防风、遮雨、保温、隔热、降噪等诸多优势。在建筑施工中，对干挂石材施工技术的应用日益普遍，以此提升工程装饰效果。而在现代建筑内外墙装饰中，对于圆弧柱造型逐渐重视，出现多样化的圆弧柱设计造型。但对于干挂石材施工技术的开展，其与常规施工方法存在一定差异。因此，相关施工人员应当结合实际，充分把握圆弧柱干挂石材施工技术的操作要点，进而提升整体工程质量效果。1 工程实例以某市体育场馆建设项目为例，其建设目的是满足当地群众健身、承办体育赛事等需求。该建筑整体造型为圆柱状，设计高度为32.1m，共设置地上3层、地下1层，跨度达62.2m，建筑总面积为218 38.5m2。综合考虑本次工程的建设特点，在内外墙装饰方面，决定采用干挂石材施工技术方案，规划施工面积为3750m2。包括室外一层回廊，总长度为449m，并且回廊柱面采用圆弧柱形式，直径为1.2m，总计需要36根，在干挂石材作业中设计使用厚度30m m 的弧形毛面灰麻花岗岩板材。结合本次工程具体情况，对圆弧柱实施干挂石材不同于常规作业法，其对于工艺技术要求相对较高，导致施工过程中存在诸多难点。因此相关施工单位按照工程特点，对干挂石材施工进行深入研究，基于计算机技术和测量资料，制定完善的圆弧柱干挂石材施工方案，要求相关操作人员在实践工作中，充分把握各项关键要点，注重质量控制，以此提升施工效益。2 圆弧柱干挂石材施工流程技术要点2.1 科学开展测量放线作业结合本次体育场馆建筑施工现实情况，针对圆弧柱开展干挂石材施工时，应先做好测量放线，以此为后续施工提供科学指导和依据。施工人员进入现场后，应当先开展基层处理，清除作业面的灰尘，保障基层清洁干净。然后测量基准轴线和水准点，与土建部门所提供的资料实施核对，尽量减少误差。然后按照工程设计图纸，确定石材分割线，再依据规格在圆弧柱结构中弹绘竖直线、标高线等。比如在本次工程具体实践活动中，施工人员先弹绘龙骨控制线，有利于明确竖向龙骨埋件的位置，当完成竖向龙骨焊接作业后，可依据标高线参数，弹绘水平控制线，有效为干挂石材施工提供良好的施工指导，尽可能减少作业误差，提升干挂石材技术实施水平。由于圆弧柱造型的测量放线存在一定难度，在作业中先按照图纸要求，对平面位置实施定位，准确核定柱体的几何参数，确定柱体装饰完成面的直径、高度以及其他装饰面对接位置等。同时理顺便宜横纵轴线的关系，保证柱体完整面能够与轴线偏移线形成切线关系，有利于形成正方形，便于对弧线轨迹进行推算。完成实地放样工作后，要控制圆弧弧线完成面的位置。当定位纵向位置时，可利用水准仪将现场基准点引入到柱底，将其作为柱体标高的起始点，逐层向上进行传递。为提升测量放样准确率，施工人员可借助计算机制图辅助工具，对本次圆弧柱造型开展三维建模，再使用激光铅锤仪等设备，合理将各个标识点DOI:10.14030/ki.scaa.2023.0052 14 STONE 2 0 2 3 No.2石材幕墙 引测到顶层的各个部位，经校准无误后，悬挂钢丝绳进行定位1。2.2 按照正确处理预埋件完成测量放样工作后，可开展预埋作业。首先，由预埋件加工厂严格按照图样进行制作。本次工程中主要选择Q235B作为锚板材料，锚筋直径设计为12m m的螺纹钢筋。在制作加工时为保障其质量，不得使用冷加工方式，控制抗拉强度达到300M Pa。当埋件以及锚栓等材料运输到现场后，及时开展质量检查，保障其无明显缺陷，然后可投入到安装作业中。在开展预埋处理时，施工人员应当严格按照图纸要求以及测量放线结果，合理确定预埋件的安装位置，确保埋设精确度，加强与主体结构的连接稳固性。同时开展预埋件位置复核，确保施工质量得到良好控制。这一过程中，施工人员应当注意保证钻孔施工的合理性，不得对主筋产生损害。如果遭遇钢筋，应当在垂直方向对钻孔位置进行挪动，以此确保后续安装龙骨时具有较好的垂直度。2.3 合理安装金属龙骨及挂件结合本次工程实践，安装金属龙骨时，应当注重把握相关作业规范。首先，施工人员可按照图纸设计要求，合理选择龙骨材料，并有序开展切割、去毛边等处理操作，在依据测量放线结果进行定位，保证安装间距与位置复核图纸，在龙骨的对应位置进行打孔。比如该工程中对圆弧柱的竖向龙骨，主要选择热镀锌矩形钢管，其规格为100m m 50m m 5m m。在安装过程中，先焊接热镀锌角码转接件，直接连接到竖向龙骨栓上，保障其连接牢固性。再焊接到钢筋混凝土结构的埋件板上，施工人员应严格控制焊缝高度以及焊接长度，确保各项参数符合规范标准。当完成竖向龙骨安装作业后，立即按照布设钢丝控制线，对安装位置的准确性实施核对。其次，依据设计图纸的分格尺寸，将弯弧龙骨与竖向龙骨进行焊接连接。对于横向龙骨主要采用L50m m 5m m 的热镀锌角钢，在安装时保证间距在350400m m 范围内。再基于深化设计图纸施工完成面弧度，如采用机械分段拉弯方式进行折弧。在实际施工过程中，相关人员应注意在焊接横向龙骨之前，需根据石材的分格线、挂件位置等因素，预先实施钻孔作业，保证孔径应当超过挂件螺栓直径的12m m，有利于针对误差进行调整2。最后，焊接作业完毕后，需立即开展检查，对符合标准要求的部位开展除渣施工，涂抹防锈漆后进行下步工序。安装挂件时，需将不锈钢挂件与不锈钢螺栓等，临时固定在横向龙骨的打孔位置，促使螺母朝上。同时，对于每个螺栓均应当配合垫片、不锈钢弹簧垫圈等，保证其处于拧紧状态。如发现位置存在位置，可利用12m m 的预留孔洞间隙对挂件进行调整。2.4 规范石材开槽与安装工艺在该工程的干挂石材施工中，应当侧重把握石材开槽以及板材安装等工艺要点。其中在开槽处理中，施工人员要针对加工后的石材进行编号，当进场后先进行临时固定。开槽前对角钢和连接片的位置进行调节，准确划定石材的开槽位置。在实施开槽处理时，应当严格按照不锈钢挂件尺寸和规格确定开槽深度。比如对短平槽的长度应控制在100m m 以上，在有效长度内槽深应当不小于15m m。对于弧形槽的有效长度应在8 0m m 以上。完成开槽作业后，及时检查是否存在损坏、崩裂等问题，然后将槽口设置为45倒角，清理槽内石渣和浮尘等。在安装石材板材时，考虑到圆弧柱造型的特点，应当提高对施工技术的把握。比如可安排具有丰富安装经验的人员开展作业，通过利用已经确定的圆心实施拉线测量，确保直径以及弧度等具有准确性。同时在安装干挂石材时，需遵循从上到上的分层托挂方式，当对石材安装上墙之前，相关人员要开展一定的试挂，以此保障施工质量。在本次工程实践中，针对T型挂件的安装，先要在下槽内涂满环氧树脂A B胶，再对柱基外的装饰面位置进行调整，对于柱身面板则要严格按照板材的加工顺序编号实施拼装，再将上部的挂件支撑板，插入到已经涂抹胶体的上槽内，再通过拉线进行校正，将螺栓扳紧。施工人员在该作业环节，应注意保持石材纹理方向正确，不存在质量瑕石材2 0 2 3 年2 期 15 石 材S H I C A I石材幕墙 疵，避免出现色差、石材受潮等情况。严格控制石材左右和上下的接缝，不得随意改动缝隙大小，防范出现花岗岩重叠等情况，最大限度的保障干挂石材受力体系完整3。最终柱面形式如图1所示。图 1 本工程石材干挂柱剖面示意图2.5 优化板缝注胶与成品保护措施在本次圆弧柱干挂石材施工中，在工艺最后阶段，应重点把握板缝注胶操作和成品保护。为确保打胶质量得到提升，施工人员可预先准备衬垫材料，如聚苯乙烯泡沫棒等，将其塞入到石材缝隙中。同时可在缝两侧的石板上，贴宽度为1015c m 的胶带纸，然后在缝隙内干燥的条件下，合理使用打胶枪等工具填塞密封胶。结合该工程实际，为保障填缝效果良好，需合理选择填缝胶，保证其具有较强的耐候性、耐老化性和耐火性，不得含有硅油，尽量使用石材专用密封胶，避免对石材产生严重污染。在填缝时，注重采用分段一次嵌缝成功，规避出现气泡和断胶等情况。对于施工成品的保护，则是注重使用棉纱等对石材表面进行清理，有序开展打蜡、抛光等，避免其他工作对石材产生划伤或者破坏等行为。通过做好保护工作，可提升石材表面质量，有利于顺利通过质量验收，提升施工建设水平4。3 圆弧柱干挂石材施工质量控制措施3.1 严格审查施工材料质量为有效保障本次工程干挂石材施工作业技术质量，应当严格控制材料性能，确保进入现场的材料均符合现行相关标准，认真核查产品合格证。尤其是针对不锈钢挂件、膨胀螺栓、角钢、橡胶条、硅胶等材料，核查相关出厂检验报告、检测合格证等。在该工程中为最大限度的提升施工质量，重视对膨胀螺栓质量检测，其通过采取合理的抽样，送往具有专业自制的实验室进行测定，保证其抗拔性能和力学性能良好。同时该工程项目部应当对其他进场材料实施检验，如发现不合格产品应当立即清出施工场地。如质控人员在实践工作中，针对干挂石材质量实施检查，发现问题并统计，。通过联系供应厂商，第一时间进行调换，避免对工期进度产生不利影响。3.2 检测石材干挂施工质量在该工程实践中为提升施工质量，则要强化对石材干挂处理效果的检查。如在实施干挂之前进行全面、细致的检查，尽量避免出现开裂崩坏、刻痕等等问题。并对外观按照专项深化设计图纸中的标号以及尺寸等，开展全方位检查，及时发现施工缺陷，并采取相应的处理措施。同时在安装石材时，应保障固定螺栓安装在横梁上，并纠正未知差值，防范出现偏差过大等情况5。另外一方面，对干挂石材质量问题进行汇总统计，如表1所示，主要存在问题包括接缝宽窄不一、表面质量缺损、相邻板角错位超标以及接缝高低差超标等，统计后共发现8 6处质量问题，明确相关施工责任人，限期进行整改，避免对整体工程质量造成负面影响。表 1 本次工程干挂石材质量问题统计表序号项目频数（点）累计频数（点）累计频率（%）1接缝宽窄不一373743.02表面质量缺损296676.73相邻板角错位超标10768 8.44接缝高低差超标48 093.05其他68 6100合计8 63.3 结合要求做好防火隔热及避雷要想提升圆弧柱干挂石材施工质量，应当在作业期间做好防火隔热以及避雷等工作，以此提升幕墙功能。在本次工程实践中，由于选取花岗岩作为干挂石材，其具有相对较好的防火隔热效果，但仍很容易受到热传导效应的影响，（下转第2 8 页）28 STONE 2 0 2 3 No.2节能环保是一件很困难的事情，为了保证板材的质量和美感，工人们要保证板材的间距一致。对施工现场进行接缝处理，一般采用硅酮耐候胶进行封口操作，确认牢固后，可将外环的余量去掉。在安装的同时，还要注意其他的工艺细节，如测量、安装时的尺寸偏差、安装时的尺寸偏差、板的质量等，都会对幕墙的经济、美观、安全起到一定的作用。因此，无论是在施工期间还是在施工后都要进行检验，确保工程的质量。（四）质量要求在进行保温、装饰一体板施工之前，要完善专用的施工方案，并向工地的管理和操作人员进行三级技术交底；在保温装饰一体板的施工中，重点是检查和验收，对不能按时完成的施工节点进行整改；在保温、装饰一体板完工后，由有关单位联合验收，确保其整体施工和成形质量符合设计和技术规范的要求。严格执行有关的质量管理体系和工作职责，对违规的专业人员给予重赏、严厉处罚。四、结束语超薄石材一体保温墙体板材的施工是现代建筑结构的一个关键环节，其施工工艺是非常关键的，只要加强对施工工艺要素的科学控制，就可以达到保温、节能性和装饰性的目的，从而使超薄石材一体保温墙体板技术发挥出重要作用，旨在为人们提供一定的保暖服务。在新时期，要严格控制工程技术，必须严格掌握技术因素，严格按照施工工艺的基本原则，对施工过程进行控制，从而达到对这一环
