针织面料耐久抗紫外线及抗菌整理开发_黄春燕.pdf

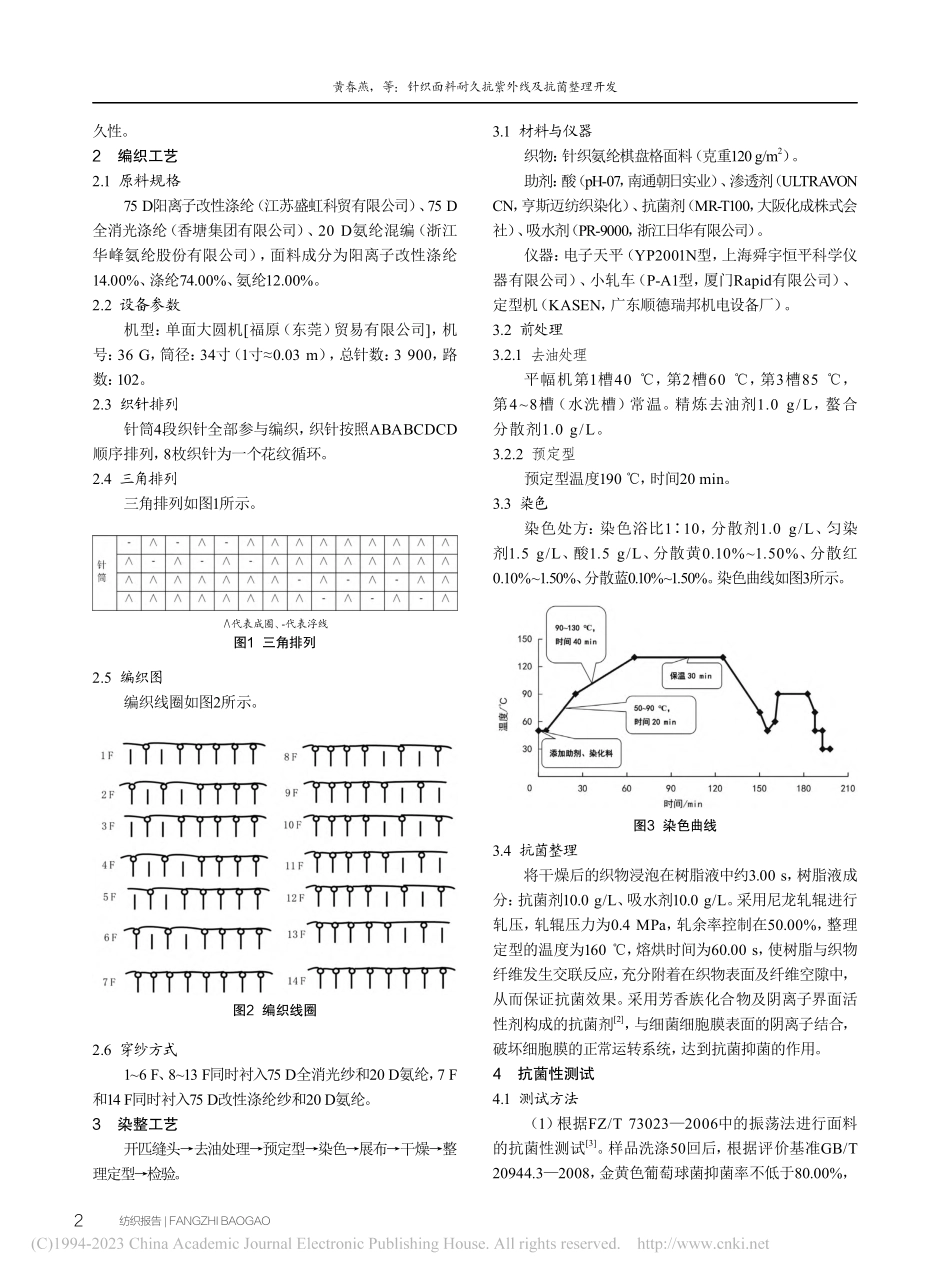

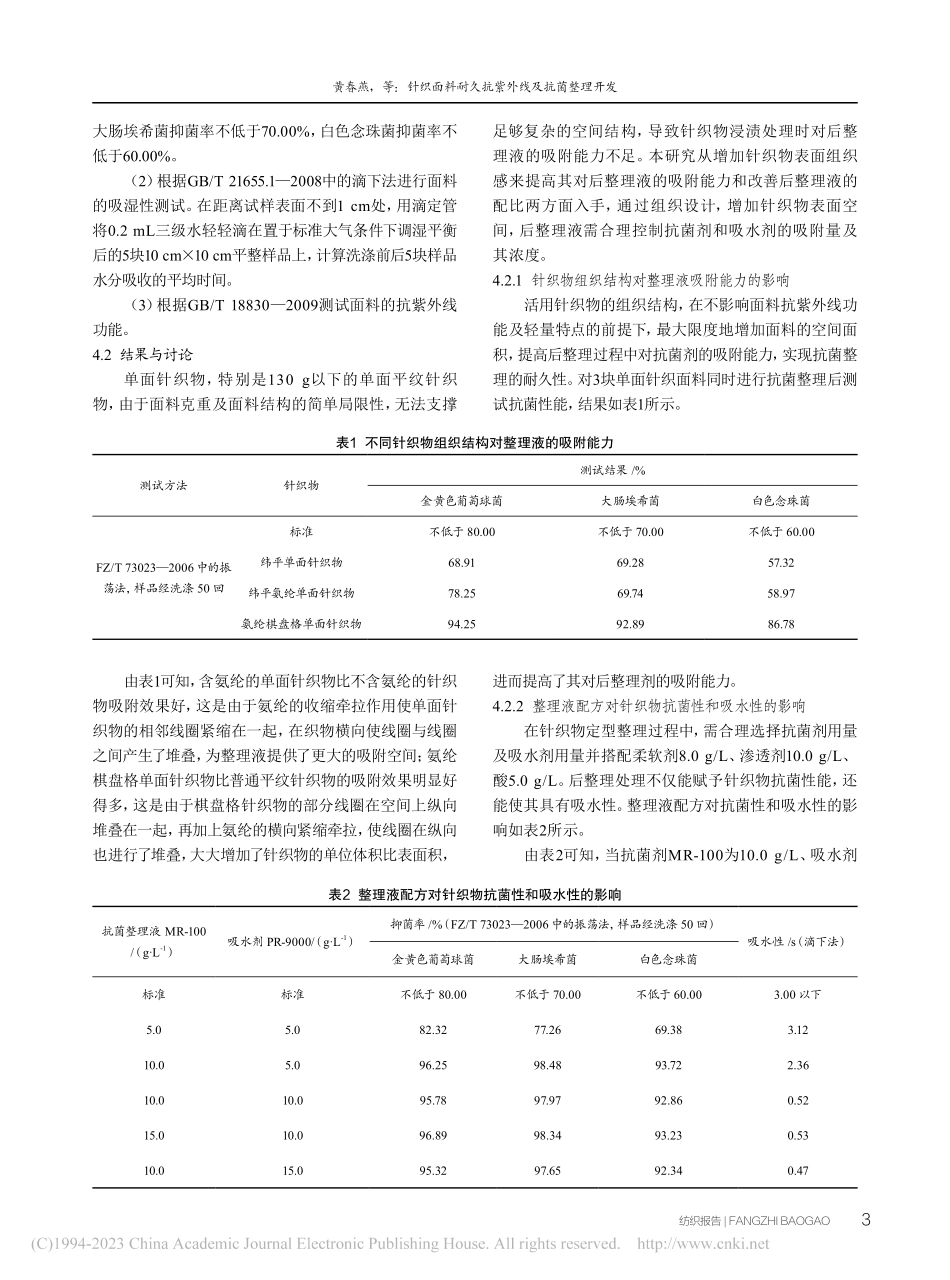

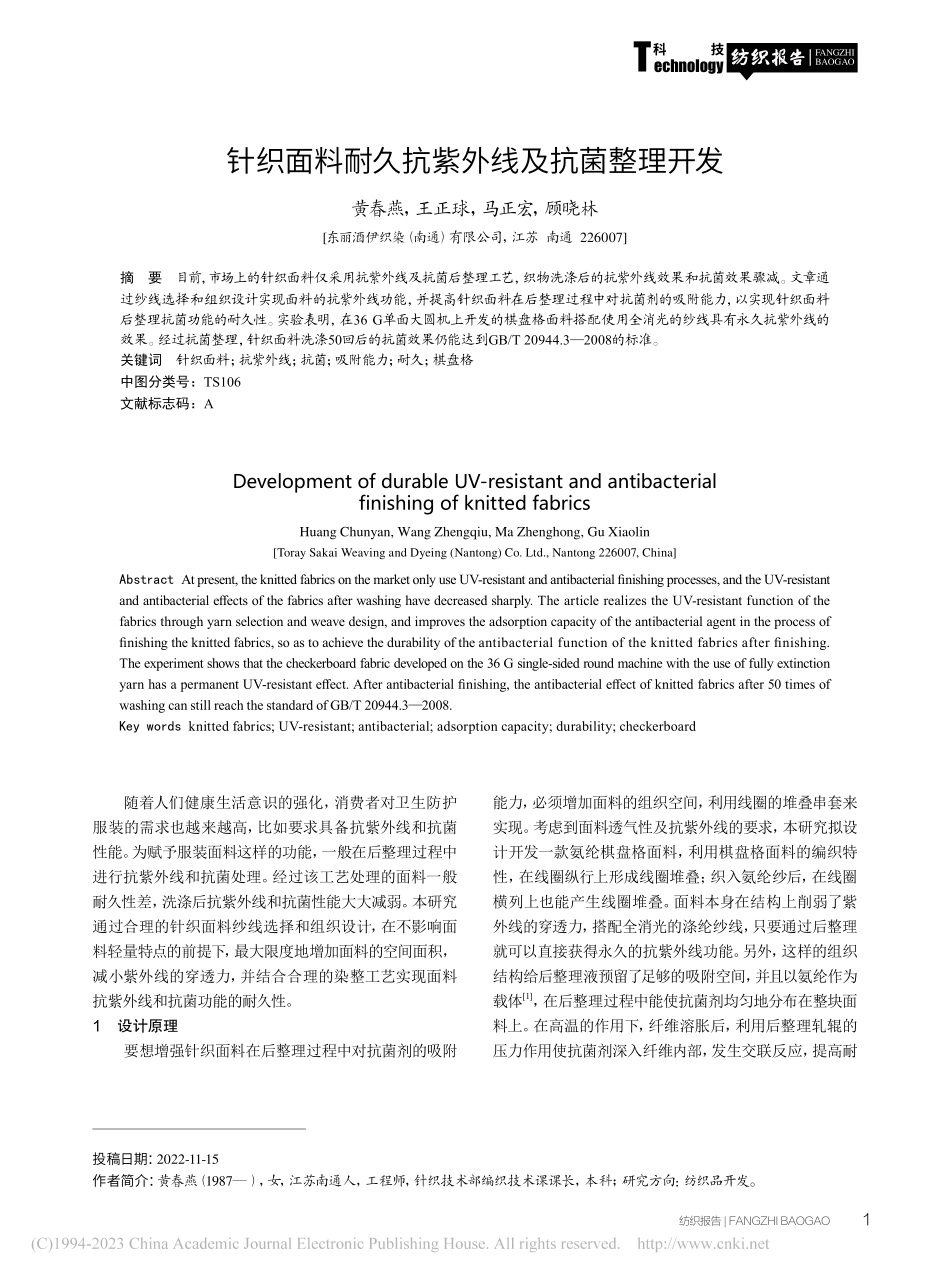

纺织报告|FANGZHI BAOGAO1随着人们健康生活意识的强化，消费者对卫生防护服装的需求也越来越高，比如要求具备抗紫外线和抗菌性能。为赋予服装面料这样的功能，一般在后整理过程中进行抗紫外线和抗菌处理。经过该工艺处理的面料一般耐久性差，洗涤后抗紫外线和抗菌性能大大减弱。本研究通过合理的针织面料纱线选择和组织设计，在不影响面料轻量特点的前提下，最大限度地增加面料的空间面积，减小紫外线的穿透力，并结合合理的染整工艺实现面料抗紫外线和抗菌功能的耐久性。1 设计原理要想增强针织面料在后整理过程中对抗菌剂的吸附针织面料耐久抗紫外线及抗菌整理开发黄春燕，王正球，马正宏，顾晓林东丽酒伊织染（南通）有限公司，江苏 南通 226007Development of durable UV-resistant and antibacterial finishing of knitted fabricsHuang Chunyan,Wang Zhengqiu,Ma Zhenghong,Gu XiaolinToray Sakai Weaving and Dyeing(Nantong)Co.Ltd.,Nantong 226007,ChinaAbstract At present,the knitted fabrics on the market only use UV-resistant and antibacterial finishing processes,and the UV-resistant and antibacterial effects of the fabrics after washing have decreased sharply.The article realizes the UV-resistant function of the fabrics through yarn selection and weave design,and improves the adsorption capacity of the antibacterial agent in the process of finishing the knitted fabrics,so as to achieve the durability of the antibacterial function of the knitted fabrics after finishing.The experiment shows that the checkerboard fabric developed on the 36 G single-sided round machine with the use of fully extinction yarn has a permanent UV-resistant effect.After antibacterial finishing,the antibacterial effect of knitted fabrics after 50 times of washing can still reach the standard of GB/T 20944.32008.Key words knitted fabrics;UV-resistant;antibacterial;adsorption capacity;durability;checkerboard摘要目前，市场上的针织面料仅采用抗紫外线及抗菌后整理工艺，织物洗涤后的抗紫外线效果和抗菌效果骤减。文章通过纱线选择和组织设计实现面料的抗紫外线功能，并提高针织面料在后整理过程中对抗菌剂的吸附能力，以实现针织面料后整理抗菌功能的耐久性。实验表明，在36 G单面大圆机上开发的棋盘格面料搭配使用全消光的纱线具有永久抗紫外线的效果。经过抗菌整理，针织面料洗涤50回后的抗菌效果仍能达到GB/T 20944.32008的标准。关键词针织面料；抗紫外线；抗菌；吸附能力；耐久；棋盘格中图分类号：TS106文献标志码：A能力，必须增加面料的组织空间，利用线圈的堆叠串套来实现。考虑到面料透气性及抗紫外线的要求，本研究拟设计开发一款氨纶棋盘格面料，利用棋盘格面料的编织特性，在线圈纵行上形成线圈堆叠；织入氨纶纱后，在线圈横列上也能产生线圈堆叠。面料本身在结构上削弱了紫外线的穿透力，搭配全消光的涤纶纱线，只要通过后整理就可以直接获得永久的抗紫外线功能。另外，这样的组织结构给后整理液预留了足够的吸附空间，并且以氨纶作为载体1，在后整理过程中能使抗菌剂均匀地分布在整块面料上。在高温的作用下，纤维溶胀后，利用后整理轧辊的压力作用使抗菌剂深入纤维内部，发生交联反应，提高耐投稿日期：2022-11-15作者简介：黄春燕（1987），女，江苏南通人，工程师，针织技术部编织技术课课长，本科；研究方向：纺织品开发。Technology科技FANGZHI BAOGAO2纺织报告|FANGZHI BAOGAO黄春燕，等：针织面料耐久抗紫外线及抗菌整理开发久性。2 编织工艺2.1 原料规格75 D阳离子改性涤纶（江苏盛虹科贸有限公司）、75 D全消光涤纶（香塘集团有限公司）、20 D氨纶混编（浙江华峰氨纶股份有限公司），面料成分为阳离子改性涤纶14.00%、涤纶74.00%、氨纶12.00%。2.2 设备参数机型：单面大圆机福原（东莞）贸易有限公司，机号：36 G，筒径：34寸（1寸0.03 m），总针数：3 900，路数：102。2.3 织针排列针筒4段织针全部参与编织，织针按照ABABCDCD顺序排列，8枚织针为一个花纹循环。2.4 三角排列三角排列如图1所示。代表成圈、-代表浮线图1 三角排列2.5 编织图编织线圈如图2所示。图2 编织线圈2.6 穿纱方式16 F、813 F同时衬入75 D全消光纱和20 D氨纶，7 F和14 F同时衬入75 D改性涤纶纱和20 D氨纶。3 染整工艺开匹缝头去油处理预定型染色展布干燥整理定型检验。3.1 材料与仪器织物：针织氨纶棋盘格面料（克重120 g/m2）。助剂：酸（pH-07，南通朝日实业）、渗透剂（ULTRAVON CN，亨斯迈纺织染化）、抗菌剂（MR-T100，大阪化成株式会社）、吸水剂（PR-9000，浙江日华有限公司）。仪器：电子天平（YP2001N型，上海舜宇恒平科学仪器有限公司）、小轧车（P-A1型，厦门Rapid有限公司）、定型机（KASEN，广东顺德瑞邦机电设备厂）。3.2 前处理3.2.1 去油处理平幅机第1槽40，第2槽60，第3槽85，第48槽（水洗槽）常温。精炼去油剂1.0 g/L，螯合分散剂1.0 g/L。3.2.2 预定型预定型温度190，时间20 min。3.3 染色染色处方：染色浴比110，分散剂1.0 g/L、匀染剂1.5 g/L、酸1.5 g/L、分散黄0.10%1.50%、分散红0.10%1.50%、分散蓝0.10%1.50%。染色曲线如图3所示。图3 染色曲线3.4 抗菌整理将干燥后的织物浸泡在树脂液中约3.00 s，树脂液成分：抗菌剂10.0 g/L、吸水剂10.0 g/L。采用尼龙轧辊进行轧压，轧辊压力为0.4 MPa，轧余率控制在50.00%，整理定型的温度为160，熔烘时间为60.00 s，使树脂与织物纤维发生交联反应，充分附着在织物表面及纤维空隙中，从而保证抗菌效果。采用芳香族化合物及阴离子界面活性剂构成的抗菌剂2，与细菌细胞膜表面的阴离子结合，破坏细胞膜的正常运转系统，达到抗菌抑菌的作用。4 抗菌性测试4.1 测试方法（1）根据FZ/T 730232006中的振荡法进行面料的抗菌性测试3。样品洗涤50回后，根据评价基准GB/T 20944.32008，金黄色葡萄球菌抑菌率不低于80.00%，纺织报告|FANGZHI BAOGAO3大肠埃希菌抑菌率不低于70.00%，白色念珠菌抑菌率不低于60.00%。（2）根据GB/T 21655.12008中的滴下法进行面料的吸湿性测试。在距离试样表面不到1 cm处，用滴定管将0.2 mL三级水轻轻滴在置于标准大气条件下调湿平衡后的5块10 cm10 cm平整样品上，计算洗涤前后5块样品水分吸收的平均时间。（3）根据GB/T 188302009测试面料的抗紫外线功能。4.2 结果与讨论单面针织物，特别是130 g以下的单面平纹针织物，由于面料克重及面料结构的简单局限性，无法支撑足够复杂的空间结构，导致针织物浸渍处理时对后整理液的吸附能力不足。本研究从增加针织物表面组织感来提高其对后整理液的吸附能力和改善后整理液的配比两方面入手，通过组织设计，增加针织物表面空间，后整理液需合理控制抗菌剂和吸水剂的吸附量及其浓度。4.2.1 针织物组织结构对整理液吸附能力的影响活用针织物的组织结构，在不影响面料抗紫外线功能及轻量特点的前提下，最大限度地增加面料的空间面积，提高后整理过程中对抗菌剂的吸附能力，实现抗菌整理的耐久性。对3块单面针织面料同时进行抗菌整理后测试抗菌性能，结果如表1所示。表2 整理液配方对针织物抗菌性和吸水性的影响抗菌整理液 MR-100/（gL-1）吸水剂 PR-9000/（gL-1）抑菌率/%（FZ/T 730232006中的振荡法，样品经洗涤 50 回）吸水性/s（滴下法）金黄色葡萄球菌大肠埃希菌白色念珠菌标准标准不低于 80.00不低于 70.00不低于 60.003.00 以下5.05.082.3277.2669.383.1210.05.096.2598.4893.722.3610.010.095.7897.9792.860.5215.010.096.8998.3493.230.5310.015.095.3297.6592.340.47表1 不同针织物组织结构对整理液的吸附能力测试方法针织物测试结果/%金黄色葡萄球菌大肠埃希菌白色念珠菌FZ/T 730232006中的振荡法，样品经洗涤 50 回标准不低于 80.00不低于 70.00不低于 60.00纬平单面针织物68.9169.2857.32纬平氨纶单面针织物78.2569.7458.97氨纶棋盘格单面针织物94.2592.8986.78由表1可知，含氨纶的单面针织物比不含氨纶的针织物吸附效果好，这是由于氨纶的收缩牵拉作用使单面针织物的相邻线圈紧缩在一起，在织物横向使线圈与线圈之间产生了堆叠，为整理液提供了更大的吸附空间；氨纶棋盘格单面针织物比普通平纹针织物的吸附效果明显好得多，这是由于棋盘格针织物的部分线圈在空间上纵向堆叠在一起，再加上氨纶的横向紧缩牵拉，使线圈在纵向也进行了堆叠，大大增加了针织物的单位体积比表面积，进而提高了其对后整理剂的吸附能力。4.2.2 整理液配方对针织物抗菌性和吸水性的影响在针织物定型整理过程中，需合理选择抗菌剂用量及吸水剂用量并搭配柔软剂8.0 g/L、渗透剂10.0 g/L、酸5.0 g/L。后整理处理不仅能赋予针织物抗菌性能，还能使其具有吸水性。整理液配方对抗菌性和吸水性的影响如表2所示。由表2可知，当抗菌剂MR-100为10.0 g/L、吸水剂黄春燕，等：针织面料耐久抗紫外线及抗菌整理开发4纺织报告|FANGZHI BAOGAO表3 氨纶棋盘格面料的各项功能指标测试序号UPFUVA/%抑菌率/%（FZ/T 730232006中的振荡法，样品经洗涤 50 回）吸水性/s（滴下法）金黄色葡萄球菌大肠埃希菌白色念珠菌标准50+不高于 5.00不低于 80.00不低于 70.00不低于 60.003.00 以下测试 1881.2894.8396.5694.250.48测试 21051.0296.2598.4893.720.43测试 3960.9895.7896.9792.860.52PR-9000为100 g/L时，针织物的抗菌性和吸水性达到最佳。搭配设计的小提花氨纶组织使抗菌剂和吸水剂能更多地渗透到针织物内部，提高抗菌剂和吸水剂对针织物纤维表面的整体包覆水平，抗菌性
