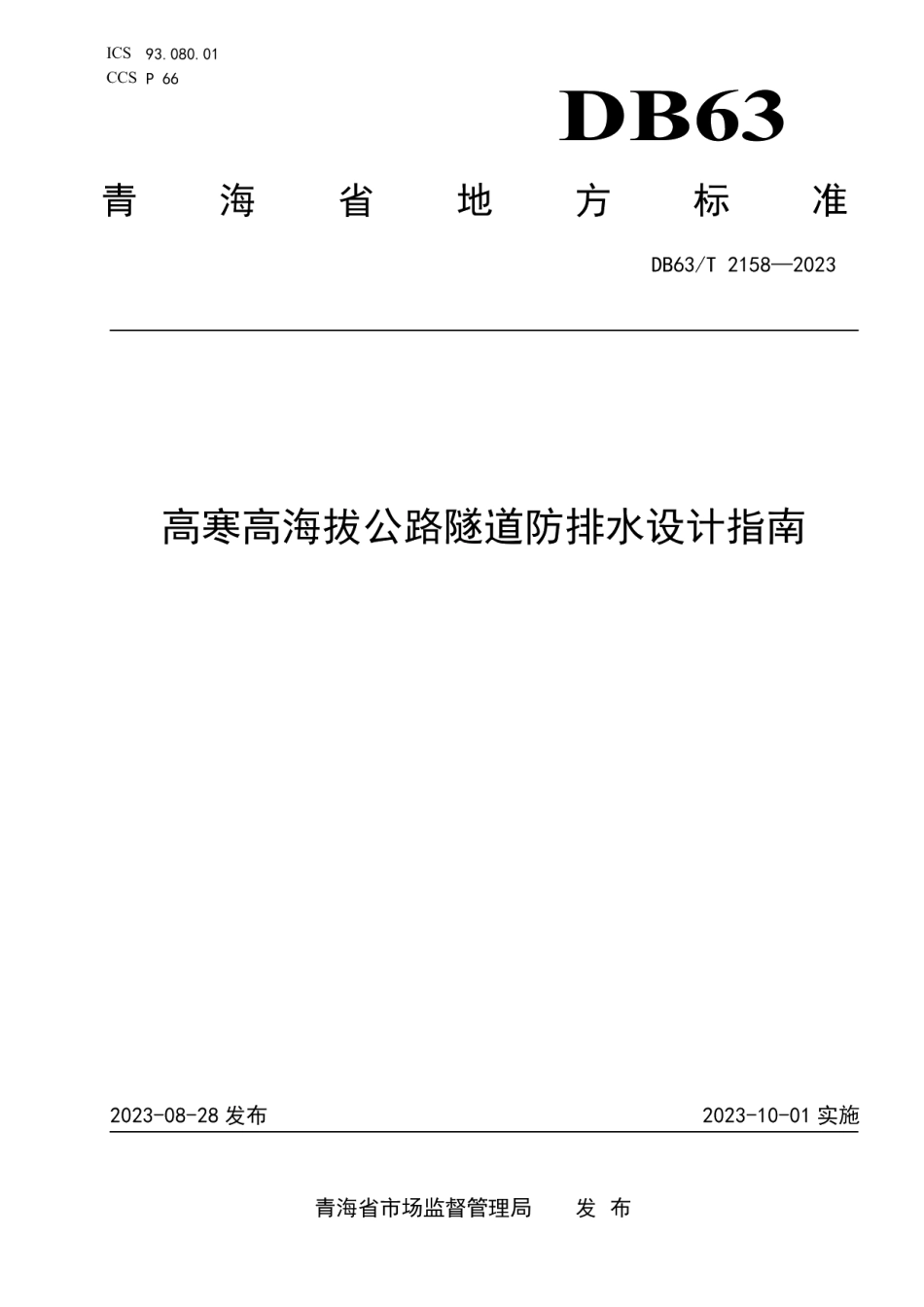

DB63T 2158-2023高寒高海拔公路隧道防排水设计指南.pdf

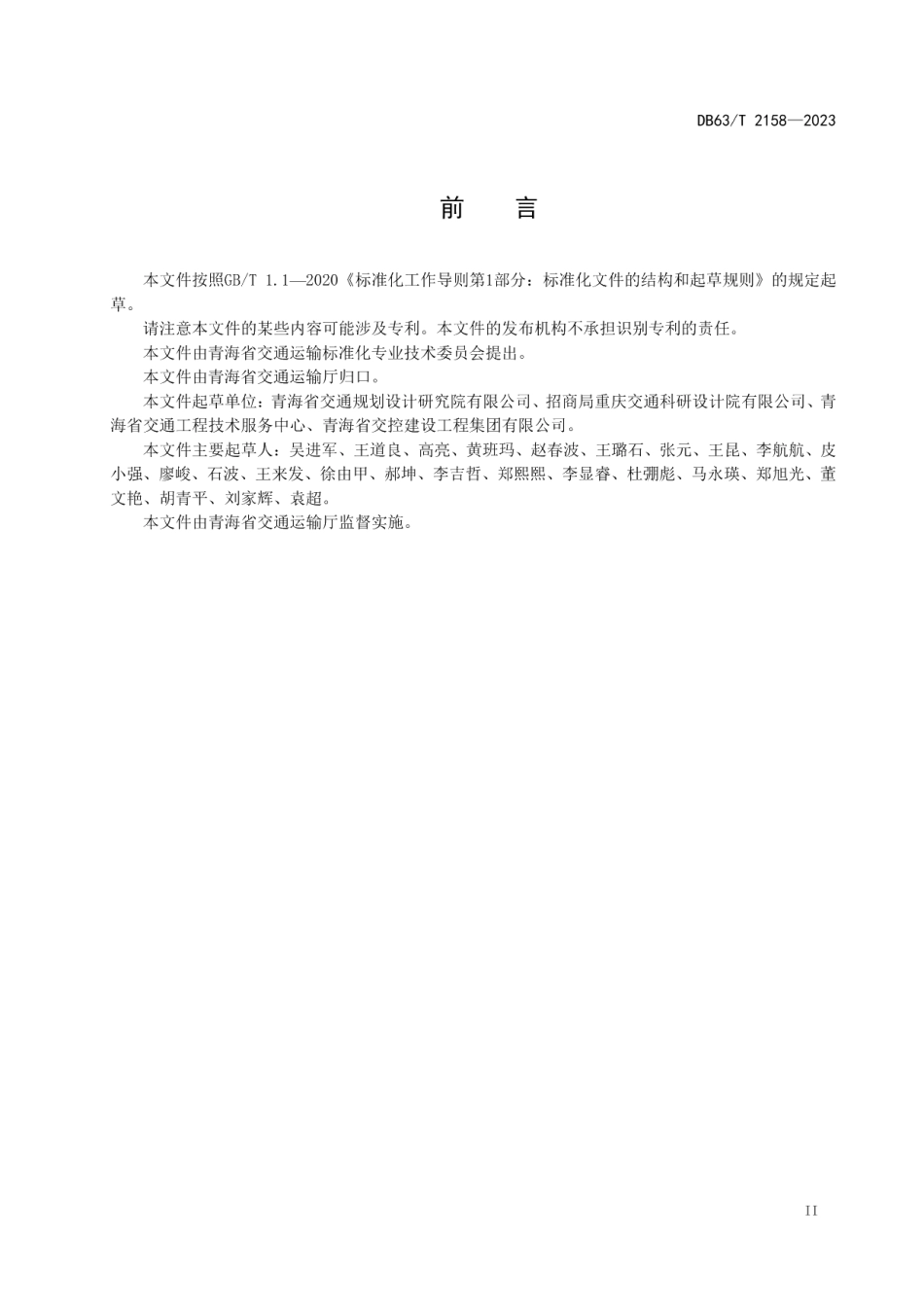

DB63/T2158-2023前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由青海省交通运输标准化专业技术委员会提出。本文件由青海省交通运输厅归口。本文件起草单位：青海省交通规划设计研究院有限公司、招商局重庆交通科研设计院有限公司、青海省交通工程技术服务中心、青海省交控建设工程集团有限公司。本文件主要起草人：吴进军、王道良、高亮、黄班玛、赵春波、王璐石、张元、王昆、李航航、皮小强、廖峻、石波、王来发、徐由甲、郝坤、李吉哲、郑熙熙、李显容、杜弸彪、马永瑛、郑旭光、董文艳、胡青平、刘家辉、袁超。本文件由青海省交通运输厅监督实施。1IDB63/T2158-20234.2防水等级4.2.1高寒高海拔地区公路隧道防水等级见表1。表1公路隧道防水等级防水等级标准适用范围一级不渗水，结构表面无湿迹地下风机房及电器设备洞室1.高速公路隧道二级不渗水，结构表面有少量、偶见的湿迹2.一、二、三级公路隧道1.四级公路隧道三级有少量漏水点，没有线流和漏泥沙，每昼夜浦水量0.5L/m2.通风竖井或斜井1.施工辅助坑道四级有漏水点，没有线流和漏泥沙，每昼夜漏水量2.0L/m2.紧急疏散通道4.2.2隧道二次衬砌宜采用抗裂、抗冻的低温早强防水混凝土，抗渗等级不宜低于P8。4.3隧道抗冻设防等级4.3.1寒冷地区或严寒地区隧道防排水抗冻设防等级及设防措施见表2。表2隧道防排水抗冻设防等级及设防措施设防措施气候分类抗冻设防等级最冷月平均气温t/主排水沟形式次衬砌混凝土抗渗等级寒冷地区三级-8t-3深埋中心水沟P10二级-15t-8深埋中心水沟、保温水沟P10严寒地区一级-25t-15深埋中心水沟、宜设防寒泄水洞P12一级t-25深埋中心水沟、设防寒泄水洞P12注：二次衬砌混凝土抗渗等级见JTGT330。4.3.2隧道自洞口向洞身抗冻设防长度宜根据隧道线形、长度、隧址区气候和地下水状况等，通过工程类比或数值模拟计算确定。当无实测数据时，隧道抗冻设防长度可参照采用表3推荐值或公式(1)计算确定。表3隧道抗冻设防长度推荐值最冷月平均气温/防冻设防长度/m-15t-10500800t-15800
