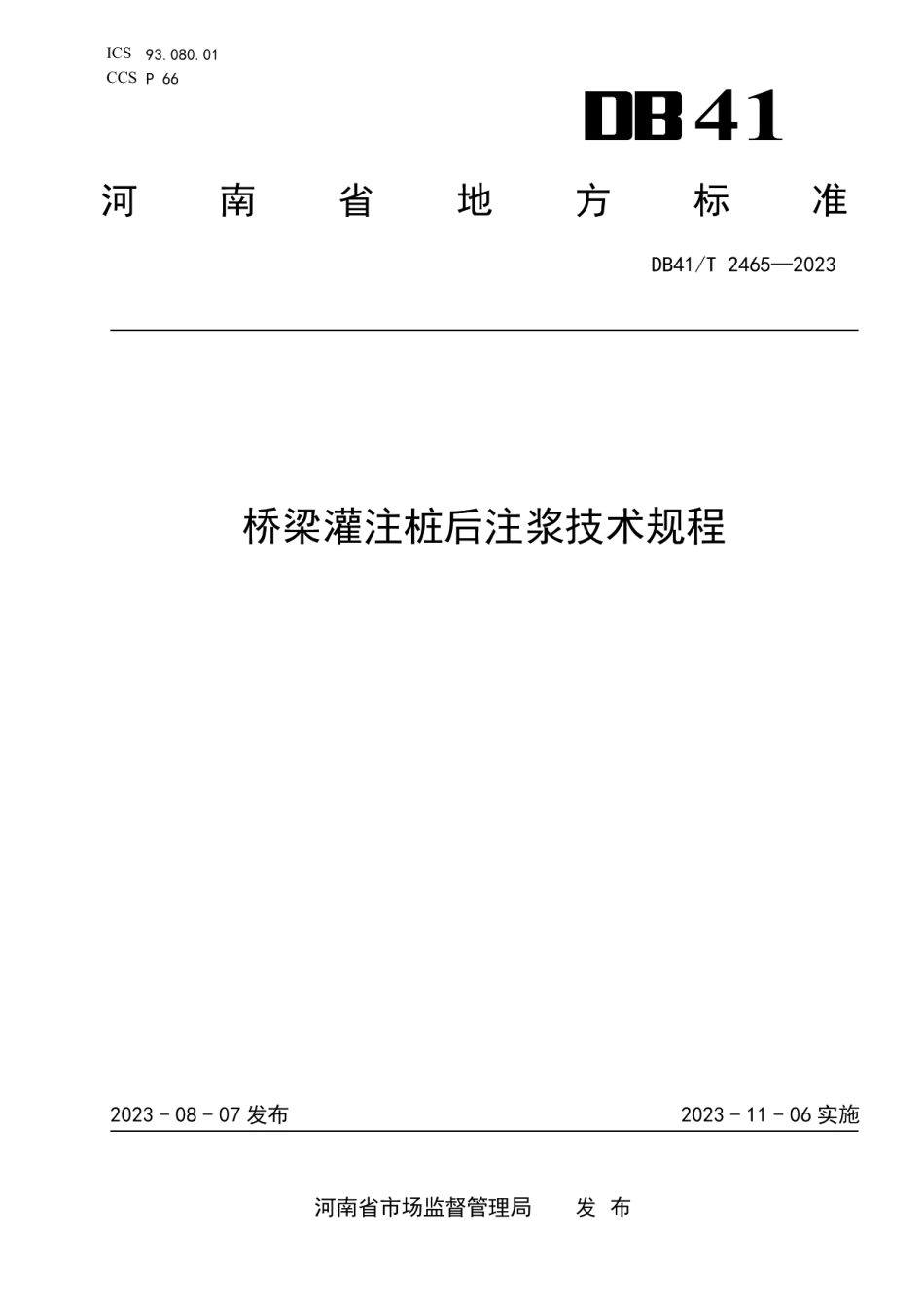

DB41T 2465-2023桥梁灌注桩后注浆技术规程.pdf

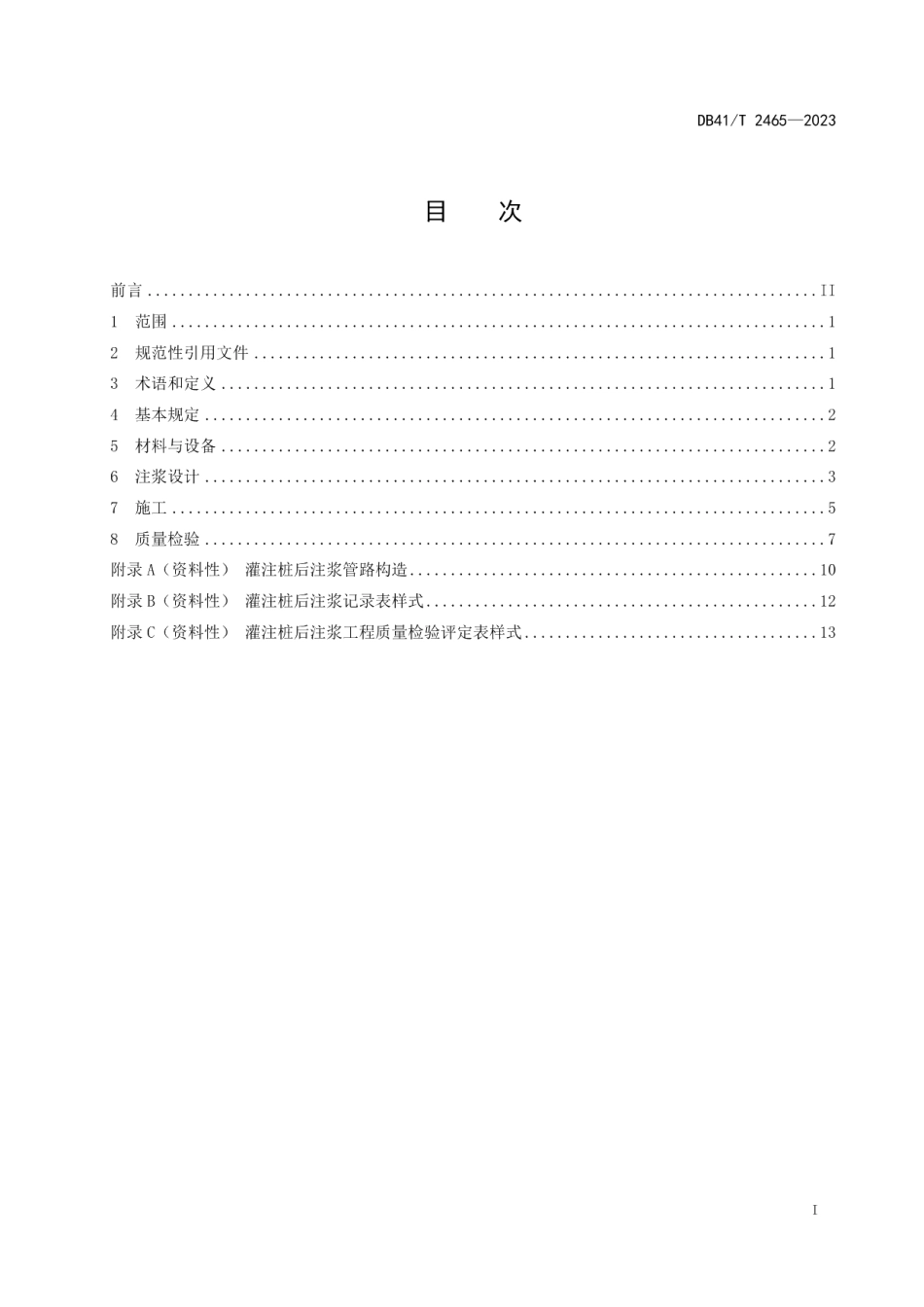

DB41/T2465-2023目次前言II1范围12规范性引用文件.13术语和定义.14基本规定25材料与设备6注浆设计7施工58质量检验7附录A(资料性)灌注桩后注浆管路构造10附录B(资料性)灌注桩后注浆记录表样式12附录C(资料性)灌注桩后注浆工程质量检验评定表样式13DB41/T2465-2023桥梁灌注桩后注浆技术规程1范围本文件规定了桥梁灌注桩后注浆技术的基本规定、材料与设备、注浆设计、施工、质量检验。本文件适用于桥梁灌注桩成桩后对桩底和桩侧进行后注浆的设计、施工和检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥GB/T17671水泥胶砂强度检验方法(IS0法)GB8076混凝土外加剂规范JGJ94建筑桩基技术规范JTGF90公路工程施工安规范JTG3363公路桥涵地基与基础设计规范JTG/T3512公路工程基桩检测技术规程JTG/T3650公路桥涵施工技术规范3术语和定义下列术语和定义适用于本文件。3.1灌注桩后注浆灌注桩成桩后，通过预埋于桩身的注浆导管及与之相连的桩端、桩侧注浆阀向土层中注入浆液的技术。3.2桩端注浆通过注浆导管及与之相连的注浆阀向桩端土层注入浆液的方式。3.3桩侧注浆通过注浆导管及与之相连的注浆阀向桩侧土层注入浆液的方式。3.4组合注浆对同一根桩采用桩端和桩侧联合注浆的方式。3.5直管注浆管路由预设于桩身的通长注浆导管及桩端注浆阀组成，见附录A图A.1。3.6U形管注浆管路由两根预设于桩身并在桩端连通的注浆导管及桩端注浆阀组成，见附录A图A.2。
