DB13T 5789-2023相变蓄热后墙日光温室建造技术规程.pdf

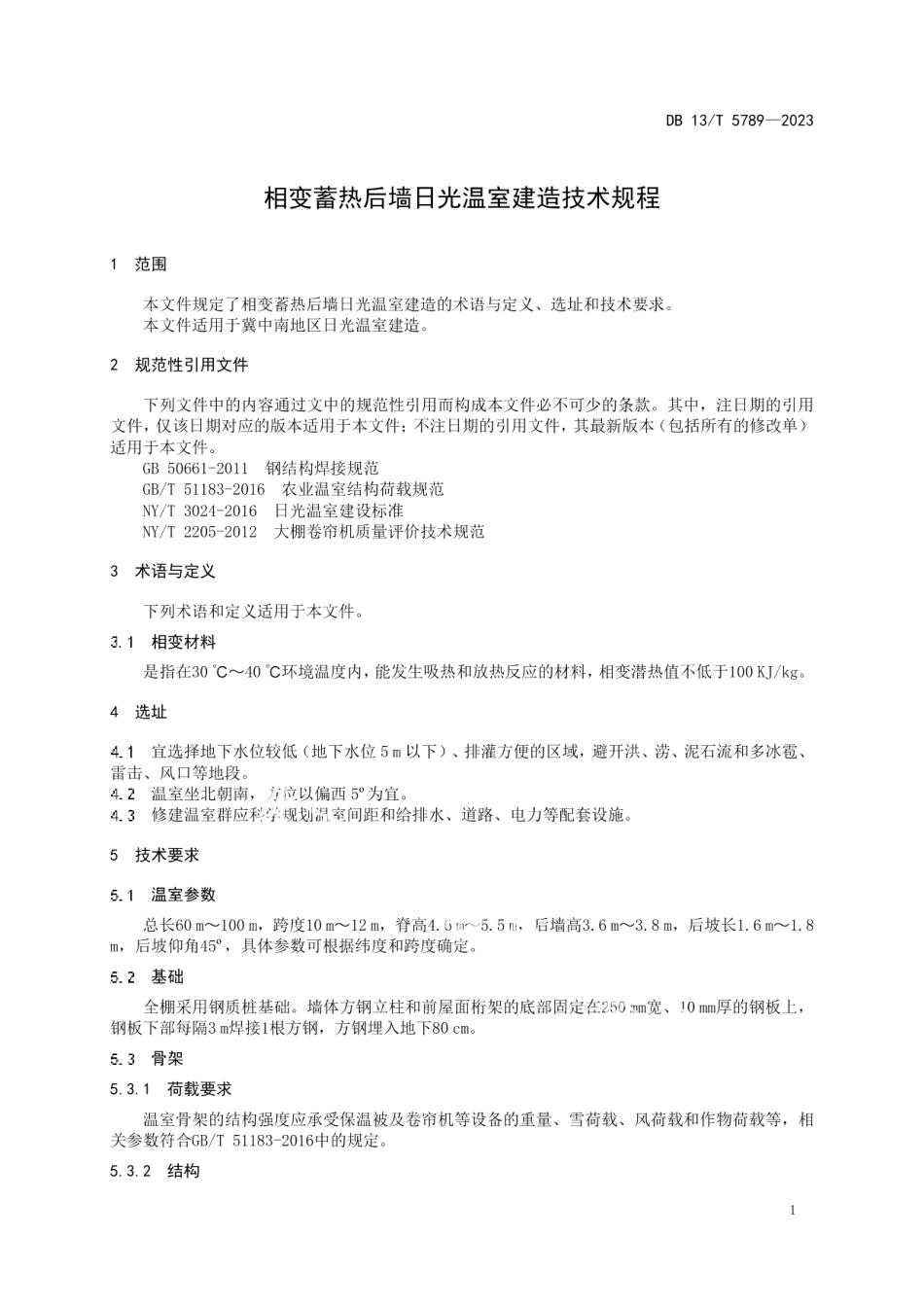

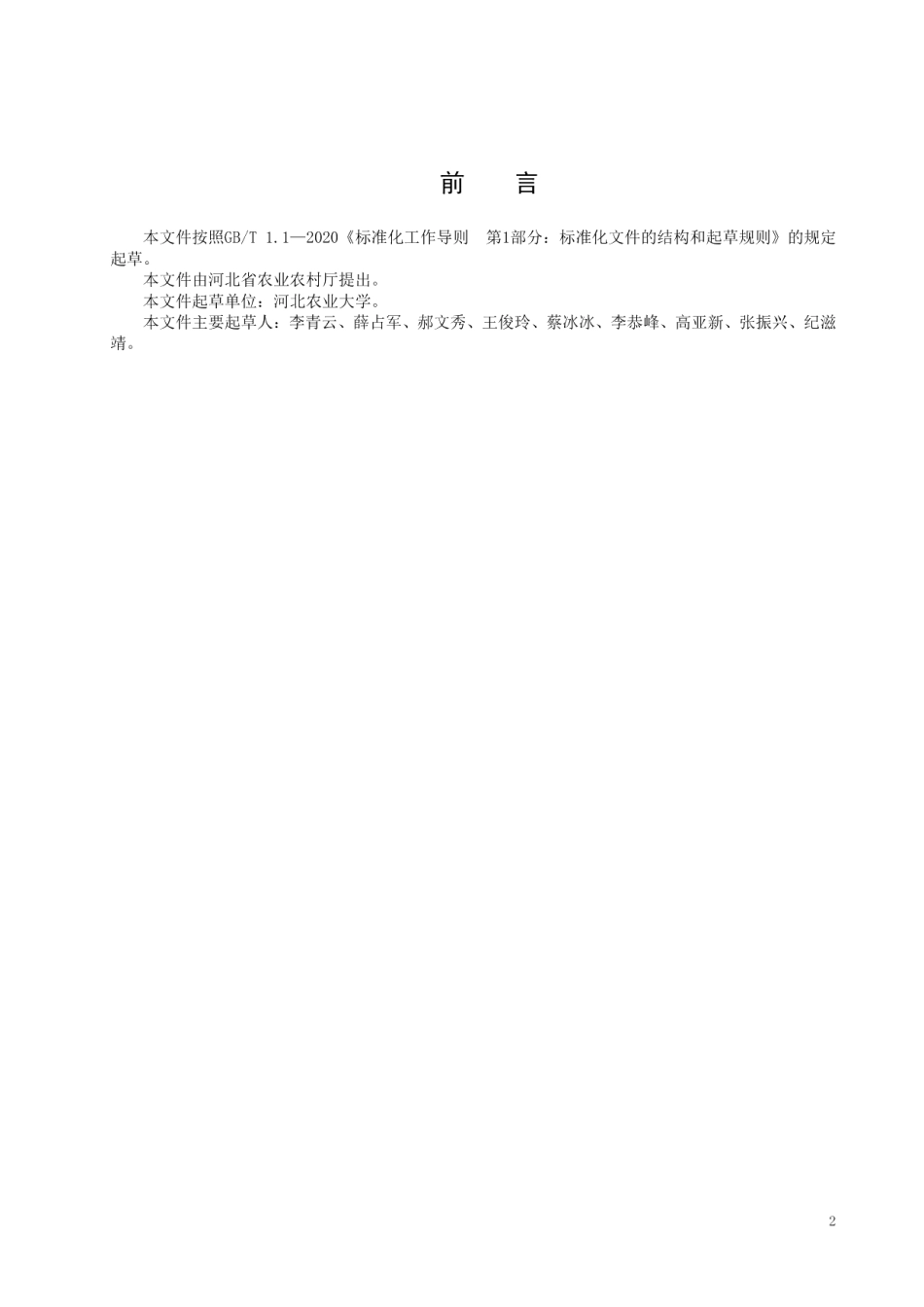

ICS65.040.30CCsB05DB13河北省地方标准DB13/T5789-2023相变蓄热后墙日光温室建造技术规程2023-07-28发布2023-08-28实施河北省市场监督管理局发布前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由河北省农业农村厅提出。本文件起草单位：河北农业大学。本文件主要起草人：李青云、薛占军、郝文秀、王俊玲、蔡冰冰、李恭峰、高亚新、张振兴、纪滋靖。2DB13/T5789-2023相变蓄热后墙日光温室建造技术规程1范围本文件规定了相变蓄热后墙日光温室建造的术语与定义、选址和技术要求。本文件适用于冀中南地区日光温室建造。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50661-2011钢结构焊接规范GB/T51183-2016农业温室结构荷载规范NY/T3024-2016日光温室建设标准NY/T 2205-2012大棚卷帘机质量评价技术规范3术语与定义下列术语和定义适用于本文件。3.1相变材料是指在30C40C环境温度内，能发生吸热和放热反应的材料，相变潜热值不低于100KJ/kg。4选址4.1宜选择地下水位较低（地下水位5m以下）、排灌方便的区域，避开洪、涝、泥石流和多冰雹、雷击、风口等地段。4.2温室坐北朝南，方位以偏西5为宜。4.3修建温室群应科学规划温室间距和给排水、道路、电力等配套设施。5技术要求5.1温室参数总长60m100m,跨度10m12m,脊高4.6m5.5m,后墙高3.6m3.8m,后坡长1.6m1.8m,后坡仰角45，具体参数可根据纬度和跨度确定。5.2基础全棚采用钢质桩基础。墙体方钢立柱和前屋面桁架的底部固定在250mm宽、10mm厚的钢板上，钢板下部每隔3m焊接1根方钢，方钢埋入地下80cm。5.3骨架5.3.1荷载要求温室骨架的结构强度应承受保温被及卷帘机等设备的重量、雪荷载、风荷载和作物荷载等，相关参数符合GB/T51183-2016中的规定。5.3.2结构DB13/T5789-2023棚体采用全钢架结构。前屋面和后坡均为装配式热镀锌几字钢(50mm30mm)桁架，桁架间距1m。在屋脊处设拉杆1道，前屋面设拉杆6道，拉杆固定在下弦上。后墙和山墙设方钢立柱支撑，方钢(截面100mm100mm)间距2m。后墙方钢立柱与后坡桁架之间设2根方钢檩连接固定。5.3.3斜支撑东西山墙处相邻桁架间设2个交叉支撑，桁架与方钢立柱间设5个斜支撑。5.3.4钢材选用国标热镀锌板材、型材、管材，材质为Q235B。5.3.5安装要求桁架采用装配式，桁架和方钢立柱连接采用焊接；所有焊接件焊缝厚度大于相应构件壁厚的2倍。柱及其他铁件埋入地下部分及地上部分200mm刷两遍沥青防腐漆：所有铁件做防锈处理。其他安装要求按GB50661-2011规定执行。5.4墙体5.4.1后墙结构由外到内依次为：5mm水泥砂浆保护层、50mm厚聚氨酯保温层和两层100mm厚预应力混凝土空心板（图1）；后墙建造时先打桩建钢基础，上面固定方钢（截面100mm100mm)立柱，在立柱外侧固定1层预应力混凝土空心板，板外先喷聚氨酯，再喷水泥砂浆；方钢立柱内侧固定1层空心板（高度比外侧空心板低)；在内侧的空心板内封装相变材料，填充量为2.7kg/m3;在两层空心板之间的空隙填充珍珠岩。由左向右（由外向内）依次为1.水泥砂浆保护层2.聚氨酯保温层3.预应力混凝土空心板图1相变蓄热后墙结构示意图5.4.2山墙结构由外到内依次为：5mm水泥砂浆保护层、50mm厚聚氨酯保温层、100mm厚预应力混凝土空心板。5.5后坡后坡覆盖75mm厚的彩钢聚苯复合板。5.6覆盖材料前屋面透明覆盖物采用15丝PO膜，保温覆盖物采用防水、质轻、保温性好的多层保温被。5.7通风口5.7.1后墙通风窗每隔10m设1个外开式手动平开窗；窗长118cm,宽105cm;窗底框距地面高度80cm。5.7.2通风口2DB13/T5789-2023距离屋脊1.5m设1道通风口，在前屋面底部设1道通风口，宽度0.8m1.2m;上下以压膜槽固定棚膜，下部槽距地面高度30cm;手动或电动卷放棚膜。5.8卷帘机安装1台卷帘机，质量复合NY/T2205-2012的规定。5.9出入口在山墙上留人员出入口1个（高2m,宽80cm)和农机出入口1个（高2m,宽2m)。5.10工作间在人员出入口外部建造1个工作间，工作间长和宽3m4m、高2.5m2.7m。3
