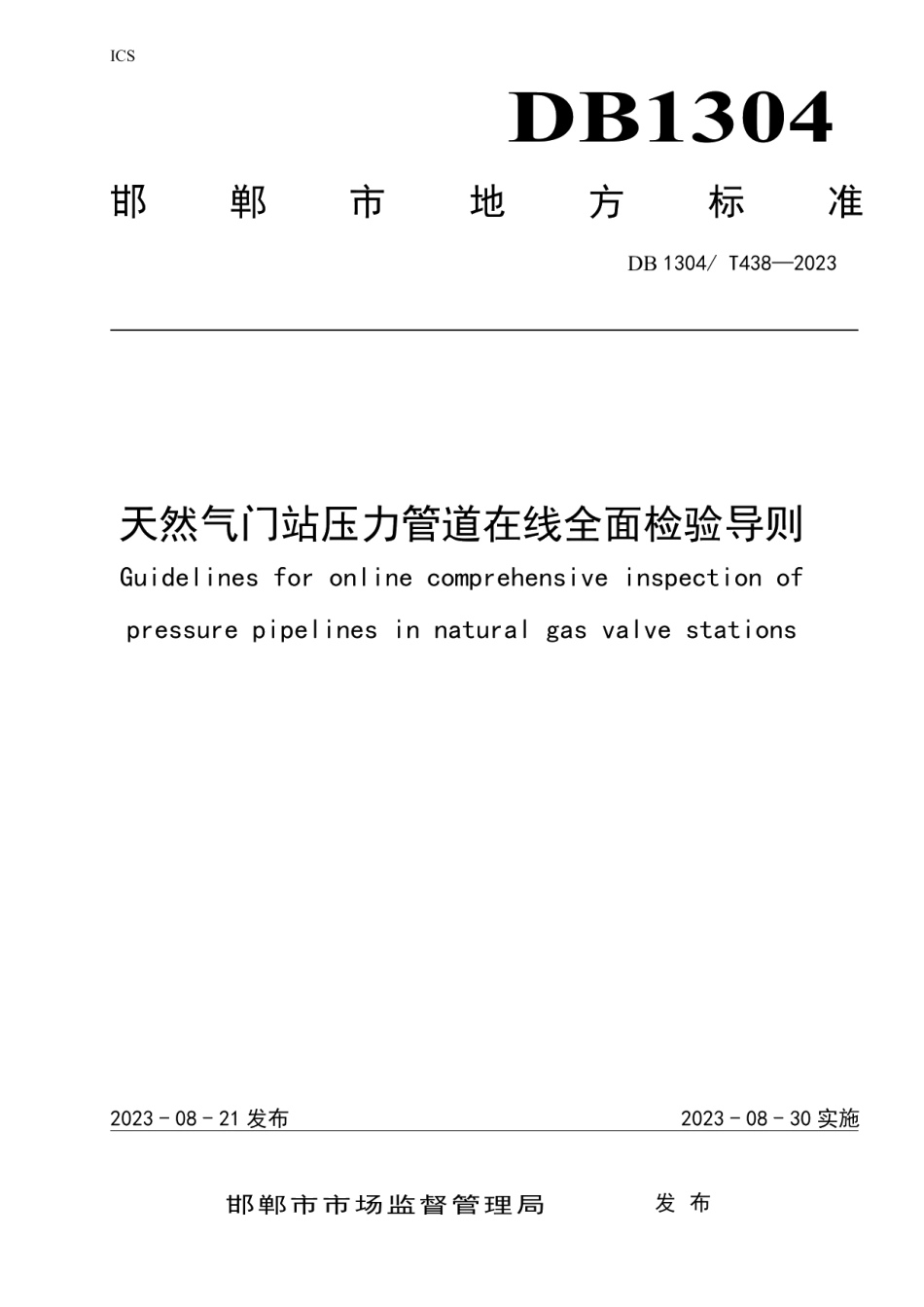

DB1304T 438-2023天然气门站压力管道在线全面检验导则.pdf

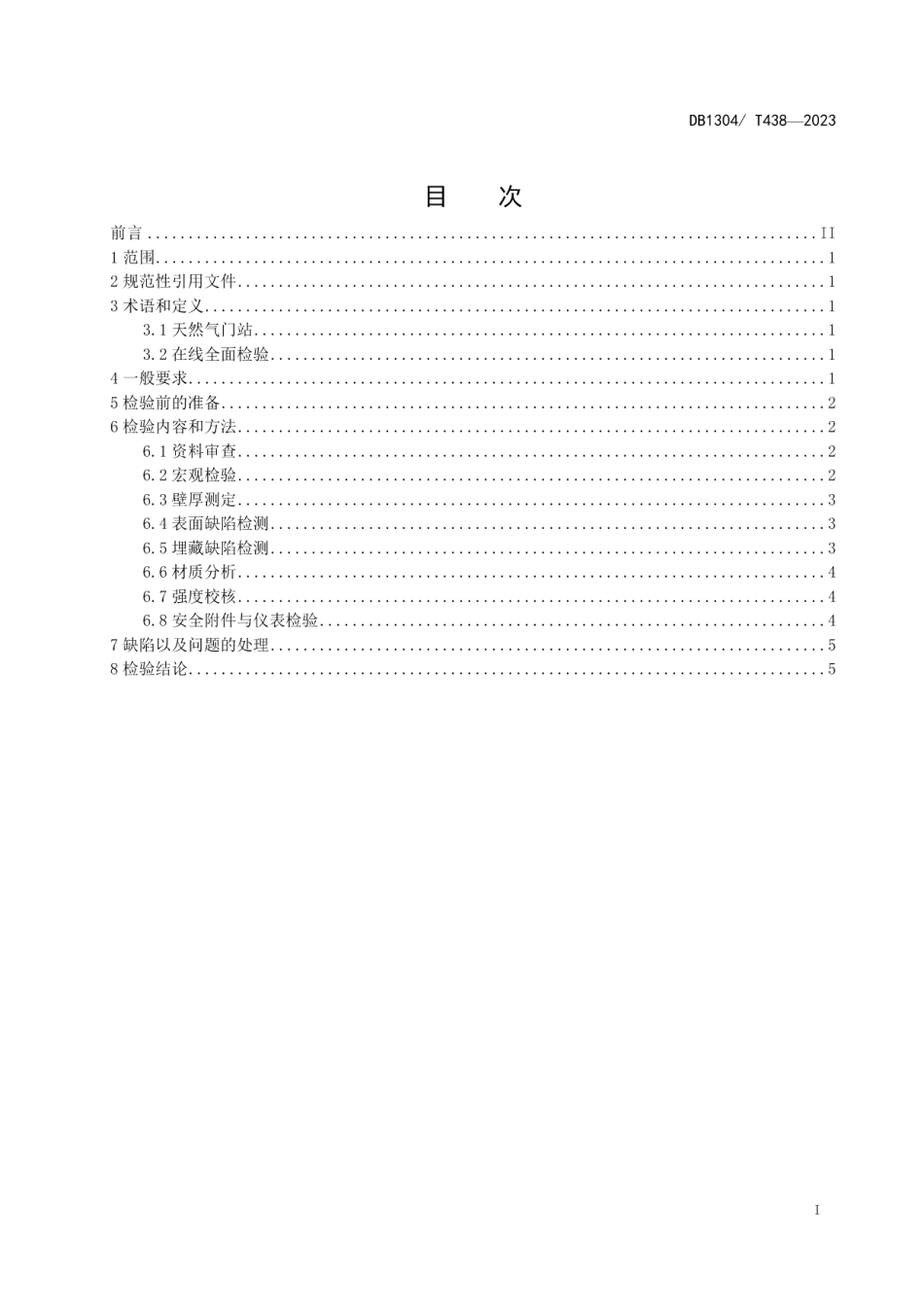

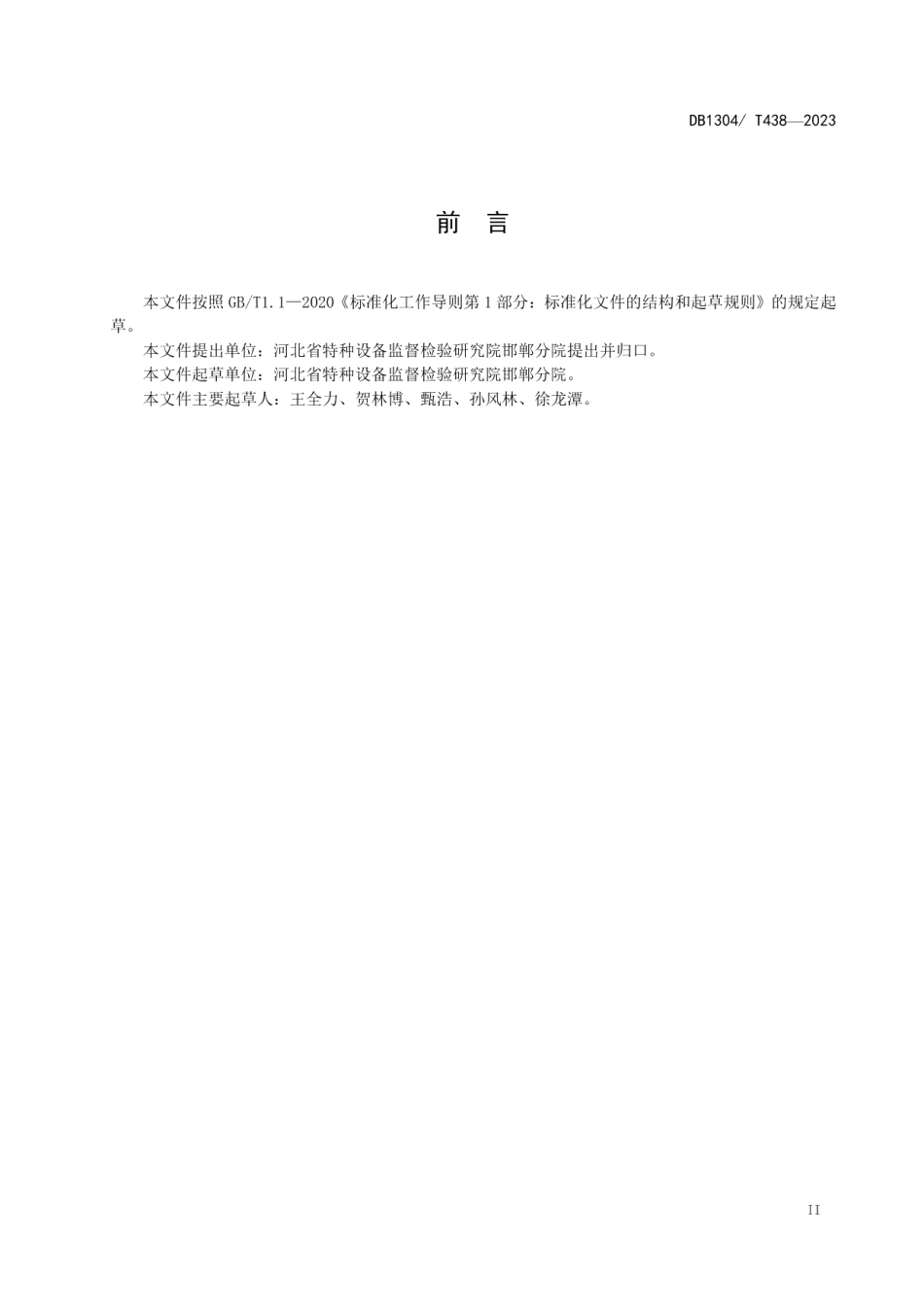

DB1304/T4382023目次前言.II1范围12规范性引用文件.13术语和定义13.1天然气门站.13.2在线全面检验14一般要求.15检验前的准备26检验内容和方法.26.1资料审查.26.2宏观检验26.3壁厚测定.36.4表面缺陷检测。36.5埋藏缺陷检测.36.6材质分析.46.7强度校核.6.8安全附件与仪表检验47缺陷以及问题的处理.58检验结论DB1304/T438-2023前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件提出单位：河北省特种设备监督检验研究院邯郸分院提出并归口。本文件起草单位：河北省特种设备监督检验研究院邯郸分院。本文件主要起草人：王全力、贺林博、甄浩、孙风林、徐龙潭。IIDB1304/T438-2023天然气门站压力管道在线全面检验导则1范围本文件规定了天然气门站压力管道在线全面检验的一般要求、检验前准备以及检验内容。本文件适用于天然气门站压力管道的在线全面检验。2规范性引用文件下列文件中的条款通过文中的规范性引用而构成本文件必不可少的条款，其中注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本适用于本文件。NB/T47013-2015承压设备无损检测TSGD0001-2009压力管道安全技术监察规程-工业管道TSGD7003-2022压力管道定期检验规则-长输管道TSGD7005-2018压力管道定期检验规则-工业管道3术语和定义TSGD7005-2018中界定的以及下列术语和定义适用于本文件。3.1天然气门站天然气长输管线的终点配气站，也是城市接收站，具有净化、调压、储存功能。3.2在线全面检验在运行的状态下，对天然气门压力管道（以下简称管道）进行的定期检验。4一般要求4.1检验机构应具备相关的资质。42检验、检测人员应经过技术培训，有丰富的经验和专业知识，同时具备相应的资格。4.3检验、检测仪器应符合相应技术规范的要求并在有效的检定或者校准期内。4.4天然气门站内管道埋地部分的检验，可以参照压力管道定期检验规则-长输管道(TSGD7003-2022)的有关检验项目和相关技术标准执行。4.5天然气门站内压力管道一般在投用后3年内进行首次检验，以后的检验周期山检验机构根据管道安全状况等级，按TSGD7005-2018要求进行。因特殊情况未按期进行全面检验的管道，可由使用单位提出书面申报说明情况。经使用单位安全管理负责人批准，征得上次承担全面检验的检验机构同意（首次全面检验的延期除外），可以延期检验。1DB1304/T438-20235检验前的准备5.1使用单位应向检验机构提供天然气门站内压力管道的设计、安装、运行、改造和修理等技术资料，使用单位对提供的技术资料的真实性负责。5.2检验机构根据使用单位提供的资料以及天然气门站内压力管道的损伤模式、失效模式制定在线检验方案，检验方案经检验单位技术负责人批准，并征求使用单位意见后方可实施检验工作。检验人员严格按照批准后的检验方案开展工作。5.3使用单位依据检验方案及天然气门站安全生产相关规定做好压力管道在线全面检验准备工作，确保检验现场符合检验工作要求。5.3.1为检验而搭设的脚手架、轻便梯等设施应当安全牢固。5.3.2需要进行表面无损检测的部位应当清理并露出金属本体，表面状况应当符合NB/T47013-2015的要求。5.4检验人员确认现场条件符合检验工作要求后方可进行检验工作，并且遵守使用单位的有关动火、用电、高处作业、安全防护、安全监护等规定。5.5检验时，使用单位安全管理人员、作业和维护等相关人员应当到场协助检验工作，及时提供相关资料，负责安全监护，并且提供可靠的联络手段。6检验内容和方法6.1资料审查6.1.1设计资料，包括设计单位资质证明、设计及安装说明书、设计图样、强度计算书等。6.1.2安装资料，包括安装单位资质证明、竣工验收资料（含管道组成件、管道支承件的质量证明文件），以及管道安装监督检验证书等。6.1.3改造或者重大修理资料，包括施工方案和竣工资料，以及有关安全技术规范要求的改造、重大修理监督检验证书。6.1.4使用管理资料，包括使用登记证、使用登记表、压力管道基本信息汇总表-工业管道，以及运行记录、开停车记录、运行条件变化情况、运行中出现异常以及相应处理情况的记录等。6.1.5检验、检查资料，包括安全附件以及仪表的校验、检定资料，定期检验周期内的年度检查报告和上次的全面检验报告。6.1.6检验人员应当对使用单位提供的管道资料进行审查。本款第6.1.1至6.1.3项的资料，在管道投入使用后首次在线全面检验时必须进行审查，以后的检验视需要（如发生改造或者重大修理等）进行审查。6.2宏观检验6.2.1宏观检验应当主要采用目视方法，必要时利用内窥镜、放大镜、或者其他辅助检测仪器设备和测量工具，检验管道的结构、几何尺寸、表面情况以及焊接接头和防腐层、隔热层等。6.2.2管道结构检验，包括管道布置，支吊架、开孔补强、排放装置设置等。6.2.3几何尺寸检验，包括管道焊缝对口错边量、咬边、焊缝余高等。6.2.4外观检验，包括管道标志，管道组成件及其焊缝的腐蚀、裂纹、泄漏、鼓包、变形、机械接触损伤、电弧灼伤，管道支承件变形、开裂，排放（疏水、排污）装置的堵塞、腐蚀、沉积物，防腐层的破2
