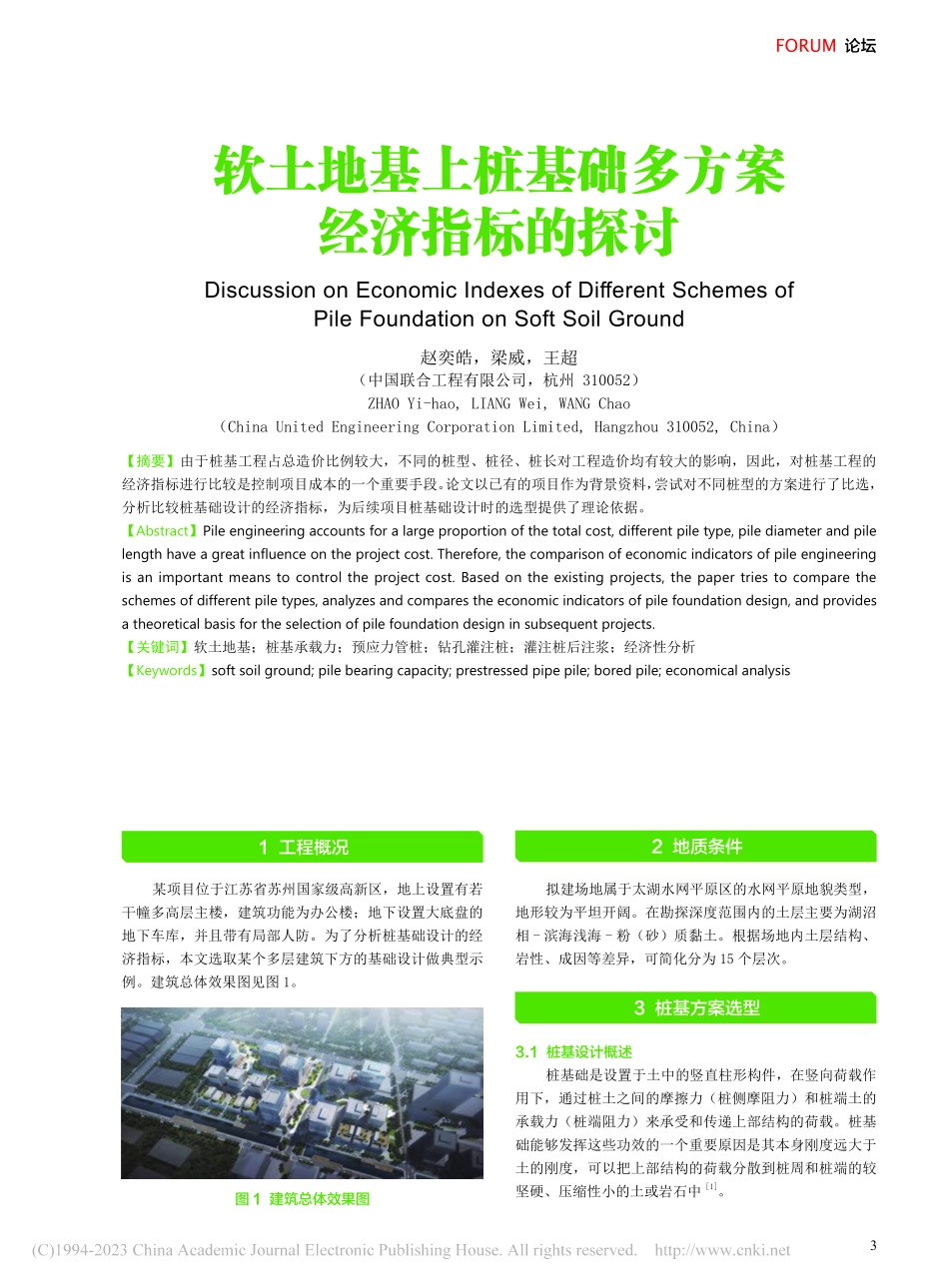

软土地基上桩基础多方案经济指标的探讨赵奕皓，梁威，王超（中国联合工程有限公司，杭州 310052）ZHAO Yi-hao,LIANG Wei,WANG Chao（China United Engineering Corporation Limited,Hangzhou 310052,China）Discussion on Economic Indexes of Different Schemes of Pile Foundation on Soft Soil Ground【摘要】由于桩基工程占总造价比例较大，不同的桩型、桩径、桩长对工程造价均有较大的影响，因此，对桩基工程的经济指标进行比较是控制项目成本的一个重要手段。论文以已有的项目作为背景资料，尝试对不同桩型的方案进行了比选，分析比较桩基础设计的经济指标，为后续项目桩基础设计时的选型提供了理论依据。【Abstract】Pile engineering accounts for a large proportion of the total cost,different pile type,pile diameter and pile length have a great influence on the project cost.Therefore,the comparison of economic indicators of pile engineering is an important means to control the project cost.Based on the existing projects,the paper tries to compare the schemes of different pile types,analyzes and compares the economic indicators of pile foundation design,and provides a theoretical basis for the selection of pile foundation design in subsequent projects.【关键词】软土地基；桩基承载力；预应力管桩；钻孔灌注桩；灌注桩后注浆；经济性分析【Keywords】soft soil ground;pile bearing capacity;prestressed pipe pile;bored pile;economical analysisFORUM 论坛某项目位于江苏省苏州国家级高新区，地上设置有若干幢多高层主楼，建筑功能为办公楼；地下设置大底盘的地下车库，并且带有局部人防。为了分析桩基础设计的经济指标，本文选取某个多层建筑下方的基础设计做典型示例。建筑总体效果图见图 1。拟建场地属于太湖水网平原区的水网平原地貌类型，地形较为平坦开阔。在勘探深度范围内的土层主要为湖沼相-滨海浅海-粉（砂）质黏土。根据场地内土层结构、岩性、成因等差异，可简化分为 15 个层次。3.1 桩基设计概述桩基础是设置于土中的竖直柱形构件，在竖向荷载作用下，通过桩土之间的摩擦力（桩侧摩阻力）和桩端土的承载力（桩端阻力）来承受和传递上部结构的荷载。桩基础能够发挥这些功效的一个重要原因是其本身刚度远大于土的刚度，可以把上部结构的荷载分散到桩周和桩端的较坚硬、压缩性小的土或岩石中1。1 工程概况2 地质条件图 1 建筑总体效果图3 桩基方案选型3202303工程内容.indd 3202303工程内容.indd 32023/3/7 10:59:292023/3/7 10:59:29桩基础具有如下优点：承载力高、结构沉降量小、能承受一定的水平荷载和上拔力、稳定性好；同时能使地基基础的刚度增大、自振频率改善、抗震能力提高。实际中，又有便于实现基础工程机械化和工业化的特点2。综上，桩基础适用于深持力层、高地下水位、对沉降敏感的软土地基项目3。根据地勘报告提供的数据，依据已有的工程经验，基础可以选用钻孔灌注桩或者预应力管桩。本项目考虑 3 种候选方案，其优缺点如下。3.2 方案 1：预应力管桩预应力管桩是在施工前预先制作成型，再用各种机械设备把它沉入地基至设计标高的桩。预应力管桩具有许多优点，包括质量稳定可靠、强度和刚度较高、耐冲击性、施工速度效率高、经济性好。但因为预应力管桩自身的抗剪能力较差，挤土效应明显，结合软土地基的土的特殊性，需要进一步通过对地基土的评估来确定能否使用预应力管桩。3.3 方案 2：钻孔灌注桩钻孔灌注桩是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩。钻孔灌注桩属于非挤土类型的桩，桩身整体性好，抗水平剪力以及抗弯能力较强，其桩径、桩长和桩顶标高均可根据高层建筑的需要调整，桩型设计较为灵活。然而该类型的桩基也存在一些不足之处，包括在软土地基中容易产生夹泥、缩径等现象，孔底沉渣难以控制，单桩竖向承载力大小受施工质量影响大，施工周期较长等。3.4 方案 3：钻孔灌注桩后注浆后注浆技术是灌注桩施工的一种改进工艺，是在灌注桩成桩一定时间后，通过打开预设在桩身内的注浆导管及与之相连的桩端、桩侧注浆阀，向桩端桩侧的余下空间注入水泥浆，使桩端土体（包括泥皮和沉渣）得到良好的加固，从而增大单桩承载力，减少沉降4。缺点是多了一些工序，时间成本增加。4.1 桩基竖向承载力的计算为了准确地分析各种桩型的经济性，首先需要基于多种桩型方案对基础进行布置。桩基的布置是基于标准组合下柱底力和单桩的竖向承载力。在上部结构不变的情况下，主要通过考虑单桩的竖向承载力来决定桩的布置5。桩的竖向承载力通过各土层的侧阻力和端阻力求和得到。通过查看地勘资料得到各土层对预制桩和灌注桩两种桩型的侧阻力和端阻力，计算根据 JGJ 942008建筑桩基技术规范6中的公式，如式（1）：（1）式中，Quk为单桩竖向极限承载力标准值，kPa；u为桩身周长，m；lgi为注浆竖向增强段内第i层土厚度，m；qsik为后注浆竖向增强段第i层土初始极限侧阻力标准值、非竖向增强段第j层土初始极限侧阻力标准值；qpk为初始极限侧阻力标准值，kPa；Ap为桩端面积，m2。本文钻孔灌注桩方案中还选取了后注浆的工艺，后注浆灌注桩的单桩极限承载力标准值可按式(2)计算：（2）式中，si、p分别为后注浆侧阻力、端阻力增强系数。依地勘报告本项目取值 1.3。各桩型端阻力和侧阻力详见表 1。论坛 FORUM根据表 1 的各土层阻力，通过式（1）和式（2）的计算，可以得到不同桩型，不同直径，不同桩长的各种类型桩基的竖向极限承载力标准值（见表 2）。从表 2 可以看出，38m 长桩的米承载力最高，因此，本项目选取 38m 桩作为分析桩长。4.2 各种方案的桩基布置根据表 2 的桩竖向极限承载力的数据，可以确定柱下所需要的桩的数量。这里考虑标准组合时的柱下荷载，依据不同的方案，可以得出 5 种不同的桩位平面布置图。依据不同桩型的桩位布置，参考目前相应材料的市场价，统计出各种桩基方案的总造价，见表 3。为了进一步分析各种桩型的经济效益，列出表格说明，具体如表 4 所示。4 桩基方案经济指标对比表 1 桩的极限侧阻力Qsik和极限端阻力QpkkPa土层预制桩灌注桩灌注桩后注浆QsikQpkQsikQpkQsikQpk70202615525332-13025332-2463546340253336040523 夹70253314035461-18465851-270557227560781-17055851-26660781-370558528844007518009823404202303工程内容.indd 4202303工程内容.indd 42023/3/7 10:59:292023/3/7 10:59:29FORUM 论坛4.2.1 桩直径和桩承载力的关系根据 JGJ 942008 建筑桩基技术规范中的承载力公式，把直径d带入式（1）（此处假设为等截面桩），可以得到式（3）：（3）可以看出，在各层土的厚度固定，力学性质如侧摩阻力和端磨阻力不变的情况下，QUk的大小为一个关于桩直径d的图像开口向上的一元二次函数。根据式（3）做出函数图像，桩承载力和桩直径的关系如图 2 所示。显然，在摩阻力为正的情况下，桩的竖向承载力是随着直径增大而增大的。这也和在本项目中的计算结果吻合。直径 600 mm 的预制桩在单位价格回报承载力指标上优于直径 500 mm 预制桩，大约高出了 2%。直径 600mm 的预制桩虽然在单价回报承载力上大于直径 500mm 的预制桩，但是由于桩数必须是整数，用较大直径的桩在实际布置考虑桩表 2 桩竖向极限承载力标准值计算值方案桩径/mm36m 桩37m 桩38m 桩承载力/kN 米承载力/（kN/m）承载力/kN 米承载力/（kN/m）承载力/kN 米承载力/（kN/m）方案一5004517125.474653125.764825126.97方案二6005614155.945780156.225950158.58方案三6003871107.534014108.484156109.37方案四7004494124.834660125.944823126.92方案五6005032139.785218141.035403142.18表 3 不同桩基方案的总造价数时，往往会让承载力的余量增大，导致承载力浪费进而提高总造价。通过表 4 可以看出，预制桩在单位造价上明显低于灌注桩，其中以直径 600mm 的预制桩和灌注桩为例，预制桩的单价承载力约是灌注桩的 3 倍，桩基总造价降低59.9%。灌注桩后注浆可以增加单价回报承载力，根据表方案基础类型持力层桩长/m数量/根综合单价/(元/m)备注总造价/万元方案一PHC500 238 6423055.94方案二PHC600 238 5528058.52方案三灌注桩 600 238 68565145.99方案四灌注桩 700 238 64769187.02方案五灌注桩后注浆 600 238 545801.5t 注浆119.02注：综合单价依据来源于苏州最新工程经济价格信息（2022 年）。表 4 各桩型经济指标比较项目桩类型预制桩灌注桩灌注桩后注浆桩径/mm500600600700600入土长/m3838383838单位长度承载力效率/（kN/m）126.97158.58387.01329.97503.13单价回报承载力/（kN元-1）0.550.560.190.170.25效率比（以 700mm 灌注桩为基准）3.253.291.1411.44单根桩施工总价/（元根-1）874010640214702922022040桩基总数量/根6455686454桩基总造价/万元55.9458.52145.99187.02119.02图 2 桩承载力和桩直径的关系曲线图5202303工程内容.indd 5202303工程内容.indd 52023/3/7 10:59:292023/3/7 10:59:29论坛 FORUM5 结论作者简介参考文献4 数据的计算，提升了 31.6%。在该项目中，采用后注浆也较原来的总造价减少了 18.5%。4.2.2 单位体积下桩直径和桩承载力的关系本节分析单位体积混凝土桩的直径和承载力之间的关系。根据式（1）的桩基承载力公式和桩的体积式（4），可以进一步推得单位体积混凝土的承载力式（5）。（4）（5）式中，L桩身高度，m；qsk、qPR分别为极限侧阻力叠加标准值、极限端阻力标准值，kPa；V为桩使用的混凝土总体积，m3；Qunit为单位体积混凝土的承载力，kN/m3。从式（5）可以看出，函数由两个子函数叠加组成，前一项描述桩侧所提供的承载力，为关于d的倒数函数，该项大小随着d的增大而减小，后一项描述桩端所提供的承载力。图 3 中纵坐标描述的是桩土作用估计所能提供的承载力大小。根据图 3 可知，桩侧阻力的变化趋势是随着
