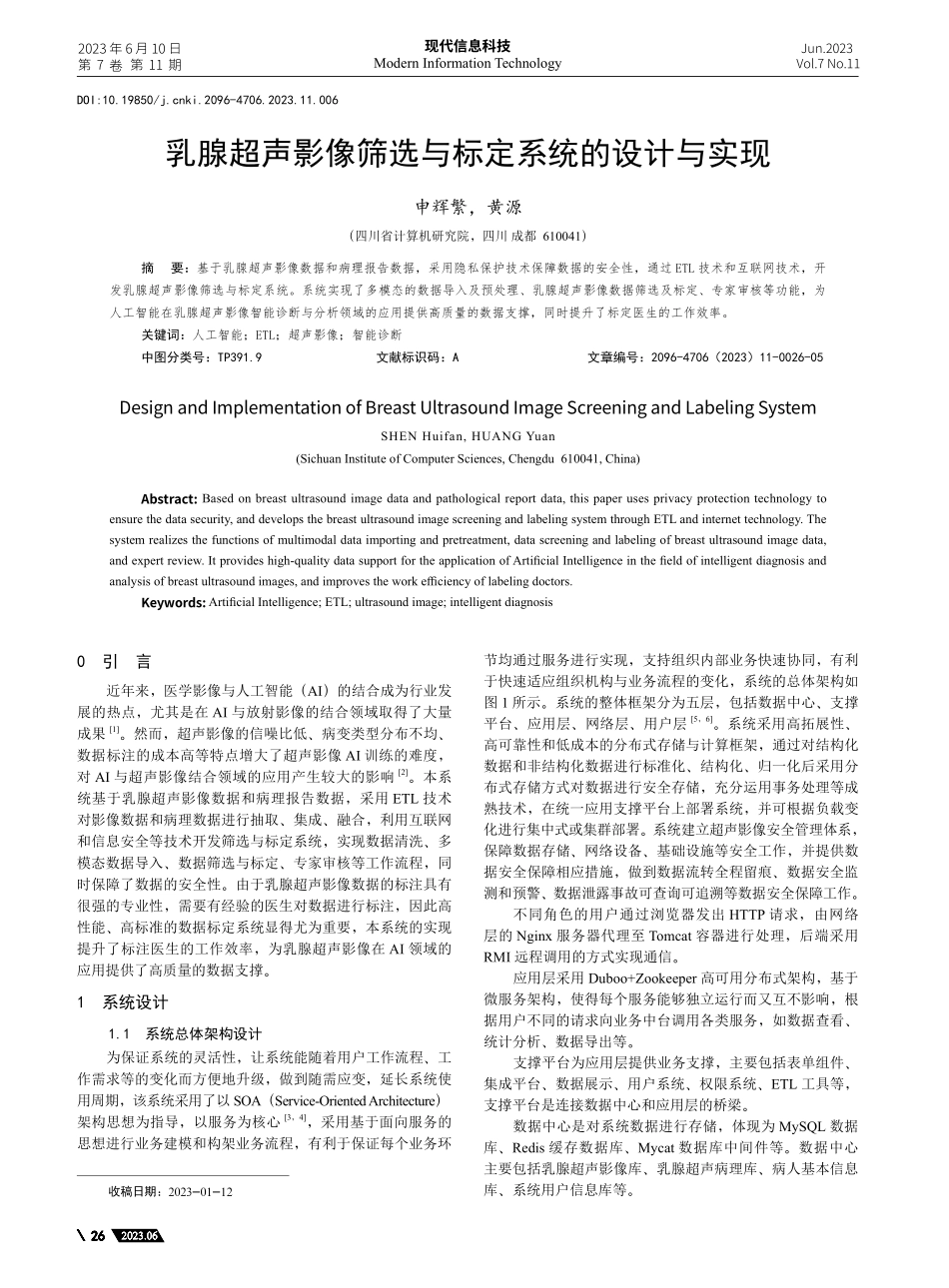

乳腺超声影像筛选与标定系统的设计与实现_申辉繁.pdf

2023 年 6 月 10 日第 7 卷 第 11 期现代信息科技Modern Information TechnologyJun.2023 Vol.7 No.1126262023.062023.06收稿日期：2023-01-12乳腺超声影像筛选与标定系统的设计与实现申辉繁，黄源（四川省计算机研究院，四川 成都 610041）摘 要：基于乳腺超声影像数据和病理报告数据，采用隐私保护技术保障数据的安全性，通过 ETL 技术和互联网技术，开发乳腺超声影像筛选与标定系统。系统实现了多模态的数据导入及预处理、乳腺超声影像数据筛选及标定、专家审核等功能，为人工智能在乳腺超声影像智能诊断与分析领域的应用提供高质量的数据支撑，同时提升了标定医生的工作效率。关键词：人工智能；ETL；超声影像；智能诊断中图分类号：TP391.9 文献标识码：A 文章编号：2096-4706（2023）11-0026-05Design and Implementation of Breast Ultrasound Image Screening and Labeling SystemSHEN Huifan,HUANG Yuan(Sichuan Institute of Computer Sciences,Chengdu 610041,China)Abstract:Based on breast ultrasound image data and pathological report data,this paper uses privacy protection technology to ensure the data security,and develops the breast ultrasound image screening and labeling system through ETL and internet technology.The system realizes the functions of multimodal data importing and pretreatment,data screening and labeling of breast ultrasound image data,and expert review.It provides high-quality data support for the application of Artificial Intelligence in the field of intelligent diagnosis and analysis of breast ultrasound images,and improves the work efficiency of labeling doctors.Keywords:Artificial Intelligence;ETL;ultrasound image;intelligent diagnosis0 引 言近年来，医学影像与人工智能（AI）的结合成为行业发展的热点，尤其是在 AI 与放射影像的结合领域取得了大量成果1。然而，超声影像的信噪比低、病变类型分布不均、数据标注的成本高等特点增大了超声影像 AI 训练的难度，对 AI 与超声影像结合领域的应用产生较大的影响2。本系统基于乳腺超声影像数据和病理报告数据，采用 ETL 技术对影像数据和病理数据进行抽取、集成、融合，利用互联网和信息安全等技术开发筛选与标定系统，实现数据清洗、多模态数据导入、数据筛选与标定、专家审核等工作流程，同时保障了数据的安全性。由于乳腺超声影像数据的标注具有很强的专业性，需要有经验的医生对数据进行标注，因此高性能、高标准的数据标定系统显得尤为重要，本系统的实现提升了标注医生的工作效率，为乳腺超声影像在 AI 领域的应用提供了高质量的数据支撑。1 系统设计1.1 系统总体架构设计为保证系统的灵活性，让系统能随着用户工作流程、工作需求等的变化而方便地升级，做到随需应变，延长系统使用周期，该系统采用了以 SOA（Service-Oriented Architecture）架构思想为指导，以服务为核心3，4，采用基于面向服务的思想进行业务建模和构架业务流程，有利于保证每个业务环DOI:10.19850/ki.2096-4706.2023.11.006节均通过服务进行实现，支持组织内部业务快速协同，有利于快速适应组织机构与业务流程的变化，系统的总体架构如图 1 所示。系统的整体框架分为五层，包括数据中心、支撑平台、应用层、网络层、用户层5，6。系统采用高拓展性、高可靠性和低成本的分布式存储与计算框架，通过对结构化数据和非结构化数据进行标准化、结构化、归一化后采用分布式存储方式对数据进行安全存储，充分运用事务处理等成熟技术，在统一应用支撑平台上部署系统，并可根据负载变化进行集中式或集群部署。系统建立超声影像安全管理体系，保障数据存储、网络设备、基础设施等安全工作，并提供数据安全保障相应措施，做到数据流转全程留痕、数据安全监测和预警、数据泄露事故可查询可追溯等数据安全保障工作。不同角色的用户通过浏览器发出 HTTP 请求，由网络层的 Nginx 服务器代理至 Tomcat 容器进行处理，后端采用RMI 远程调用的方式实现通信。应用层采用 Duboo+Zookeeper 高可用分布式架构，基于微服务架构，使得每个服务能够独立运行而又互不影响，根据用户不同的请求向业务中台调用各类服务，如数据查看、统计分析、数据导出等。支撑平台为应用层提供业务支撑，主要包括表单组件、集成平台、数据展示、用户系统、权限系统、ETL 工具等，支撑平台是连接数据中心和应用层的桥梁。数据中心是对系统数据进行存储，体现为 MySQL 数据库、Redis 缓存数据库、Mycat 数据库中间件等。数据中心主要包括乳腺超声影像库、乳腺超声病理库、病人基本信息库、系统用户信息库等。27272023.062023.06第 11期1.2 系统设计原则该系统的建设是一个系统性的工程，在功能上体现综合性，结构上凸显层次性，在设计过程中严格遵守了多种原则：1）安全性：系统充分考虑系统运行的安全策略和机制，实现备份和方便快捷的恢复功能，能够抵御高强度的网络攻击和渗透，在系统遭到攻击或崩溃时能快速恢复，确保重要数据的机密性和完整性；数据处理过程要保证数据安全性，做到数据保密性、数据完整性、数据可利用等。2）可扩展性：系统采用面向对象和模块化的设计理念，各类接口服务满足可扩展的原则，便于更新、扩充、升级。系统的功能满足当前业务处理的需求，并充分考虑未来业务种类不断增长和用户不断增长的需求。3）高性能和稳定性：系统应保证各种网上应用服务的稳定高效运行，能够在高访问负载情况下，向各类服务对象提供可靠的服务。在考虑经济性和实用性的前提下，选择高性能的基础架构设施。并规范地进行系统建设、开发和软硬件配置，提供合理有效的应急方案，确保系统的高稳定。1.3 系统功能设计如图 2 所示，本系统功能主要分为数据录入、数据清洗、数据管理、系统管理 4 个功能模块：1）数据录入模块：包括乳腺超声影像数据导入和乳腺病理数据导入。乳腺超声影像数据导入功能可以将病人历年的乳腺超声检查数据导入该系统，乳腺病理数据导入功能可以将 Excel 文件数据或 HTML 文件数据等多模态数据导入该系统，并根据病人检查号自动绑定乳腺超声数据和乳腺病理数据。2）数据清洗模块：对乳腺超声数据和乳腺病理数据进行数据抽取、数据转换、数据融合，对敏感信息进行脱敏处理，最终得到系统可使用的数据。3）数据管理模块：对导入的乳腺超声数据和乳腺病理数据进行管理。数据标注医生可以通过数据筛选、数据标定功能对数据进行筛选、标定，专家医生可以通过数据审核对标注医生标注的数据进行审核和数据导出。4）系统管理模块：主要提供用户权限控制以及系统监控等功能。系统采用基于角色的访问控制的权限管理模式，通过为用户分配角色，为角色设置权限来控制用户的权限，系统监控包括日志管理、定时任务管理、性能监控等功能。乳腺超声影像筛选与标定系统数据录入数据清洗数据管理系统管理病理数据导入超声影像导入数据抽取数据转换数据融合数据筛选数据标定数据审核数据导出权限控制系统监控图 2 系统功能模块图2 关键技术2.1 多模态数据融合技术系统采用多源异构数据融合技术，基于知识融合本身的特点，借鉴已有的数据融合算法，将其合理地移植到知识融合中，在传统 ETL 能力基础之上补充了半结构化、非结构化数据采集的能力，解决了针对文本、图片等数据的采集、转换、融合和存储问题。将融合后的数据导入至 MySQL、MongoDB 或 Neo4j 等不同类型的数据库，通过 MySQL 数据库能够实现对数据的便捷管理；MongoDB 数据库能够便于处理键值的快速查询；而 Neo4j 图数据库能够便于发现数据关联关系。建立统一数据接口，灵活接入和同步包括Socket、Webservice、Dll、Corba 等多种数据源，在不同的应用场景快速完成多源异构数据整合，提供深度对接各个系统的能力。2.2 基于访问控制的数据隐私保护技术医疗数据通常包含大量用户的隐私信息，因此对用户隐私数据的保护显得尤为重要。对数据隐私泄露的风险进行量化是一个非常复杂的过程，因为用户各阶段的访问行为及信任度之间是相互独立又相互联系的关系7，不同指标对最终风险的影响也是不同的。本系统在基于神经网络和模糊理论的风险量化方法中，借助模糊推理系统对知识进行提取，将数据库MySQL数据库中间件Mycat：读写分离、分库分表缓存Redis数据展示表单组件用户系统权限系统ETL工具集成平台Zookeeper注册中心Dubbo分布式服务Mybatis：Session、Mapping、Cache、Datasource持久层Spring：SpringAOP、SpringIOC、Transation服务层Spring MVC：DispatchServlet、Controller、Interceptor控制层前端：http+json 后端：RMI远程调用 消息队列：ActiveMQ通信方式Nginx负载均衡+TOMCAT容器前后端分离：Rest apihtml5css3vue.jsajaxPC端jqueryElementUI 用户层网络层应用层支撑平台标准规范体系安全认证体系数据中心图 1 系统总体架构图申辉繁，等：乳腺超声影像筛选与标定系统的设计与实现28282023.062023.06第 11期现代信息科技模糊推理系统和神经网络相结合不仅可以提高模型的性能还可以使得数据的处理过程以人们易于接受的方式表达出来。此外，当用户访问行为发生微妙变化时，模型的输出结果也会自动的发生变化，实现动态、自动化的处理方式。2.3 基于 Duboo+Zookeeper 的高可用分布式架构系统采用 Duboo+Zookeeper 高可用分布式架构，基于Dubbo 分布式服务框架，提供高性能和透明化的 RPC 远程服务调用方案，以及 SOA 服务治理方案，使用 ZooKeeper封装好复杂易出错的关键服务，将高效、稳定、易用的服务提供给用户使用。以微服务架构为基础，和传统的单体架构相比，微服务架构使得整个系统的分工更加明确，将服务按照业务功能分为多个部分，使得开发人员可以独立地开发、测试、部署和更新，对架构侵蚀具有更好的弹性。每个服务独立运行，服务的单点故障不会扩展到整个系统，新服务的开发不会影响现有服务，通过REST接口快速整合各类服务，并提供统一、开放的接口服务，实现新业务快速开发和部署。3 系统实现3.1 数据录入与检索主要实现乳腺超声影像数据导入和乳腺病理数据导入以及对数据的检索功能。乳腺超声数据导入后经过数据预处理得到最终的乳腺超声影像数据；乳腺病理数据可以导入Excel 文件数据或 HTML 文件数据，数据导入后经过数据脱敏、数据清洗后得到存入数据库，如图 3 所示。图 3 数据导入
